Якія бываюць перахаднікі на трубы

Перахаднікі на трубы выконваюць важную ролю практычна ў кожнай сістэме трубаправода. Пры гэтым абсалютна ўсё роўна, якога ён прызначэння: каналізацыя вонкавая або ўнутраная, вадаправод вонкавы або ўнутраны. Калі неабходна злучыць вырабы, то іх выкарыстанне часцяком папросту непазбежна. Сёння існуе вялікая колькасць тэхналогій і, як следства, шмат матэрыялаў, з якіх вырабляюцца перахаднікі, напрыклад, чыгун, пластык ПВХ, поліпрапілен, сталь і да таго падобнае. Для пачатку разгледзім некаторыя асаблівасці перахаднікоў.

асаблівасці перахаднікоў

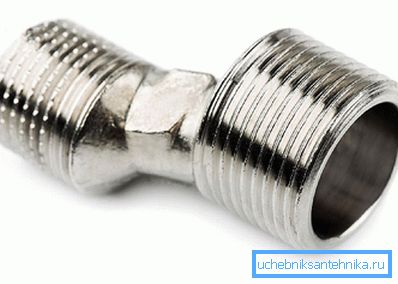

Існуе два выгляду перахаднікоў: канцэнтрычныя і эксцэнтрычныя.

• Канцэнтрычныя - ужываюцца для вертыкальнага трубаправода.
• Эксцэнтрычныя - ужываюцца для гарызантальнага трубаправода.

Як правіла, гэтыя віды перахаднікоў прымяняюцца ў сантэхнічных работах, на прамысловых прадпрыемствах па здабычы газу, нафты, хімічных заводах. Як гаварылася вышэй, перахаднікі вырабляюцца з розных матэрыялаў, напрыклад, сталь або поліпрапілен, таксама выкарыстоўваецца пластык ПВХ. Што тычыцца сталі, то выраб металічных перахаднікоў выконваецца з розных яе тыпаў. Напрыклад, з вугляродзістай сталі вырабляюцца перахаднікі для сярэдне-агрэсіўных і мала-агрэсіўных асяроддзяў (нафтапрадукты, газ і да т. П.).

Калі ж меркаваная асяроддзі будзе мець павышаную агрэсіўнасць, то выкарыстоўваецца легаваная або высоколегированная сталь. Дадзены выгляд перахаднікоў валодае высокімі тэхнічнымі характарыстыкамі, а тэмпература іх рабочай асяроддзя можа складаць ад -70 да 450 ° С, пры ціску 15 Мпа. Аднак трэба сказаць, што з гадамі сталёвыя трубаправоды выходзяць з ужывання. На іх змену прыйшлі поліпрапіленавыя трубы, адпаведна, з гэтага ж матэрыялу вырабляюцца і перахаднікі. Таму варта засяродзіць сваю ўвагу менавіта на поліпрапіленавых перахаднік.

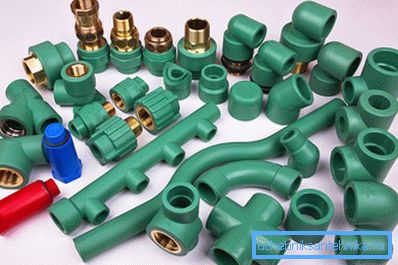

Перахаднікі для поліпрапіленавых труб

Такім чынам, вось асноўныя віды фітынгаў для поліпрапіленавыя труб:

• муфты,
• перахаднікі,
• куткі,
• траякі і крыжавіны,
• абводы,
• кампенсатары.

Зараз разгледзім асноўныя асаблівасці і сферу выкарыстання кожнага віду фітынга.

муфта

Гэты выгляд фітынга служыць для злучэння двух труб аднолькавага памеру. Мае форму бочачкі. Яго ўнутраны дыяметр цалкам адпавядае вонкавай дыяметры выкарыстоўванай трубы.

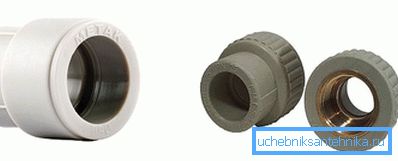

перахаднікі

Дадзены перахаднік адрозніваецца ад муфты тым, што на двух баках бочачкі розны ўнутраны дыяметр. Больш за тое, існуюць перахаднікі для злучэння поліпрапілена з металам з дапамогай разьбы. Такія перахаднікі бываюць з вонкавай і ўнутранай разьбой.

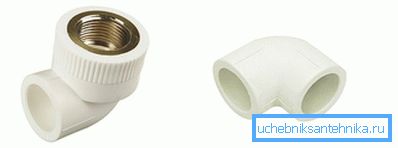

куткі

Хоць поліпрапіленавыя трубы і гнуцца, у месцы выгібу адбываюцца некаторыя змены ў структуры, з-за чаго значна зніжаецца прапускная здольнасць трубы і з вонкавага боку сценка трубы вытанчаецца. Па гэтай прычыне існуе патрэба ў спецыяльных кутках, выгіб якіх можа быць 45-90 ° С. Больш за тое, існуюць куткі, дзе, з аднаго боку, знаходзіцца разьба для злучэння са змяшальнікаў або іншы запорной арматурай. Куткі могуць мець як ўнутраную, так і вонкавае разьбярства.

Крыжавіны і траякі

Некаторыя трубаправодныя сістэмы патрабуюць злучэння некалькіх труб у адным месцы. Напрыклад, ад стояка неабходна адвесці трубу ў два супрацьлеглыя бакі. Як раз для гэтых мэтаў існуюць спецыяльныя крыжавіны або траякі. Варта заўважыць што траякі, як і крыжавіны, бываюць розных дыяметраў з таго ці іншага боку. Больш за тое, існуюць траякі з унутранай і вонкавай разьбой на метал.

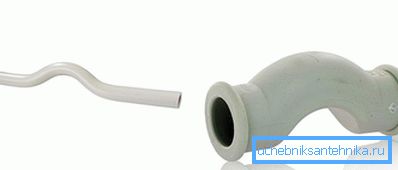

абводы

Некаторыя майстры, каб эканоміць сродкі, робяць падобныя абводы з некалькіх каленяў. Аднак з тэхналагічнага боку гэта не зусім практычна, бо зніжаецца прапускная здольнасць. Больш за тое, важна імкнуцца да таго, каб было як мага менш стыкаў і злучэнняў труб. Вось таму існуюць спецыяльныя абводы, якія маюць пэўны выгіб, каб абыйсці трубу вакол.

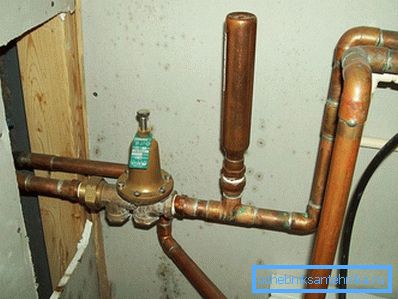

кампенсатары

Кампенсатар ўяўляе сабой прылада, якое дазваляе паглынаць розныя перапады тэмпературы, і як следства магутныя ўдары па ўсёй вадаправоднай сістэме. Хоць ён мае простую форму, яго выкарыстанне дазволіць даўжэй служыць трубаправодзе.

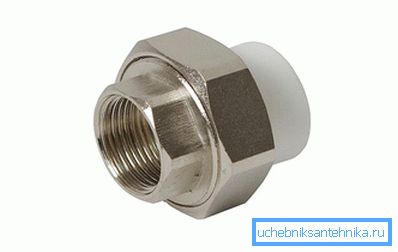

амерыканка

Гэта спецыяльнае разьбовае злучэнне, якое дазваляе хутка раз'ядноўваць і злучаць магістраль. Выкарыстоўваецца як у ацяпляльнай сістэме, так і ў вадаправоднай. Гайку амерыканку можна выкарыстоўваць некалькі разоў. Для гэтага дастаткова проста замяніць пракладку. У адрозненне ад муфты або контргайкі яе выкарыстанне значна больш практычным. Дзякуючы ёй можна раз'ядноўваць магістраль, пры гэтым, зусім не круцячы трубы. Знайшла сваё шырокае прымяненне з пачаткам выкарыстання поліпрапіленавых труб, дзе з аднаго боку пластык, а, з другога боку, сама амерыканка.

Гэта мы абмеркавалі віды перахаднікоў, якія ў большай ступені выкарыстоўваюцца ва ўнутранай сістэме вадаправода або ацяплення. Цяпер прапануем вашай увазе варыянты перахаднікоў, якія прымяняюцца для вонкавай сістэмы вадаправода.

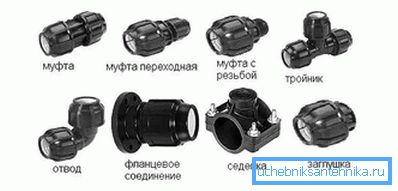

Віды компрессіонные перахаднікоў для вонкавага вадаправода труб ПНД

Варта заўважыць, што компрессіонные фітынгі з'яўляюцца камплектнымі вырабамі. З гэтага вынікае выснова: кожны элемент вырабы можа быць ўзаемазаменнымі ў межах адной таварнай групы. Гэта актуальна ў тых выпадках, калі патрабуецца замена таго ці іншага элемента. Напрыклад, разрезное кальцо выкарыстоўваецца для восевай фіксацыі. Вырабляецца яно з трывалага, але ў той жа час далікатнага поліаміду. Калі кольца выходзіць з ладу, то фітынг варта утылізаваць або паставіць кальцо з аналагічнага фітынга. Мэтазгодна, вядома, цалкам замяніць фітынг. Зараз разгледзім асноўныя віды компрессіонные муфт.

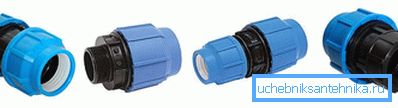

муфта

Гэтыя муфты выкарыстоўваюцца для злучэння труб як аднаго дыяметра, так і рознага. Больш за тое, існуюць компрессіонные фітынгі з пераходам на металічную разьбу. Вырабляюць муфты як з унутранай, так і з вонкавай разьбой.

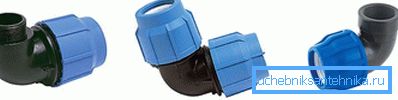

адвод кутні

Адводы вуглавыя выкарыстоўваюцца для змены кірунку трубаправода. Таксама існуюць адводы з вонкавай і ўнутранай разьбой.

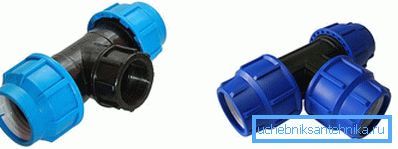

трайнік

Трайнік служыць для адвядзення пластыкавай трубы ў бок на 90 ° С. Вырабляюцца такія траякі, дзе з двух бакоў муфта, а з другога - вонкавая або ўнутраная разьба.

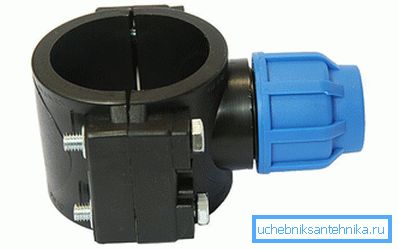

Седелка

Седелка з'яўляецца важнай дэталлю, якая складаецца з двух паловак, абціскаюць трубу. Часцей за ўсё яе называюць хамутом для ўрэзкі. Калі вам трэба ўрэзацца ў магістраль, то гэты пераход дазволіць хутка і надзейна ажыццявіць ўрэзку ў сістэму тэхнічнага або пітнога водазабеспячэння.

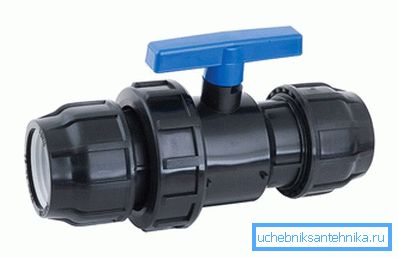

Пераход з убудаваным шаравым кранам

Такі фітынг, сумешчаны з шаравым кранам, можна выкарыстоўваць пасля урэзкі ў магістраль. Як правіла, такі пераход усталёўваецца ў назіральнай калодзеж, а пасля трубаправод накіроўваецца ў дом.

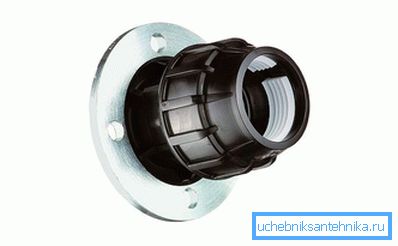

фланцавае злучэнне

Фланцавых фітынгі дапамагаюць злучаць поліэтыленавыя трубы ПНД з металічнымі. Фланцавага муфта мае два асноўных вузла: мантажны фланец і компрессіонные фланец. Компрессіонные дазваляе фіксаваць саму трубу, а мантажны фланец злучаецца шпількамі або балтамі з тарцом металічнага фланца. У гэтым выпадку габарыт фланца варта падбіраць індывідуальна.

заглушка

Калі на нейкі час магістраль варта заглушыць, то на канец трубы усталёўваецца заглушка. Гэта нашмат больш выгадна, чым купляць шаравой кран, тым больш, калі труба заглушаецца часова.

Такім чынам, мы разгледзелі асноўныя віды пераходаў, якія выкарыстоўваюцца для вонкавага вадаправода. Зараз прыйшла чаргу каналізацыйнай сістэмы.

Пераходы для злучэння чыгуну і пластыка ў каналізацыйнай сістэме

Падчас мантажу каналізацыйнай сістэмы нярэдка ўзнікае патрэба злучыць трубы з рознага матэрыялу, напрыклад, пластыка і чыгуну. Каб гэта зрабіць эфектыўна варта набыць спецыяльныя пераходы, якія дазволяць хутка і проста злучыць падобныя вузлы. Для гэтага выкарыстоўваецца спецыяльны гумовы абшэвак, які можа адрознівацца па сваёй канструкцыі: бываюць для ўнутранага і вонкавага пераходу.

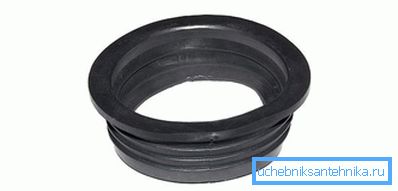

Ўнутраны гумовы пераход

Як правіла, яго ўстаўляюць у раструб чыгуннай трубы, што дазваляе мантаваць пластыкавую трубу патрэбнага дыяметра. Перасек вонкавай часткі абшэўка цалкам адпавядае дыяметру чыгуннага раструба. Дзякуючы асаблівай форме няма патрэбы ў тым, каб выкарыстоўваць герметык, так як атрымліваецца злучэнне выходзіць досыць шчыльным.

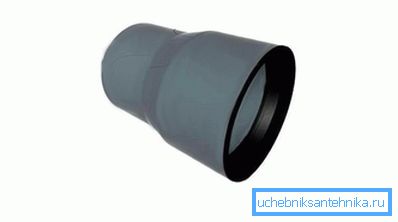

Вонкавы пластыкавы перахаднік (бутэлечка)

Калі каналізацыйная лінія не мае раструба, тады вонкавы пластыкавы перахаднік дазваляе ажыццявіць падлучэнне. Ужо пасля можна працягваць пракладку каналізацыйнай сістэмы з пластыка.

Віды пераходаў для вонкавай і ўнутранай каналізацыі з пластыка

Фітынгі шырока выкарыстоўваюцца для злучэння каналізацыйных труб паміж сабой. Пры гэтым яны падзяляюцца на два выгляду:

1. Фітынгі для ўнутранай каналізацыі.
2. Фітынгі для вонкавай каналізацыі.

Таксама яны маюць адрозненні па спосабе злучэння:

1. Зварныя. Дадзены выгляд фітынгаў не мае гумовых пракладак і разьбовых. Злучаюцца яны пры дапамозе спецыялізаваных зварачных апаратаў.
2. Склейваць. Аналагічна, як і зварныя, яны не маюць разьбы і гумовых пракладак. Пры дапамозе адмысловага клею ажыццяўляецца стыкоўка ў тарцы.
3. Рэзьбавыя. Як правіла, яны ўжываюцца на зліўных трубах, якія маюць невялікі дыяметр, напрыклад, пад рукамыйніцай.
4. Гумовае кольца. Дадзенае злучэнне дазваляе дасягаць высокай герметычнасці, дзякуючы чаму шырока выкарыстоўваецца ў розных відах каналізацыйных сістэм.

Такім чынам, існуе цэлы шэраг пераходаў для мантажу як унутранай, так і вонкавай каналізацыі:

• злучальная муфта,
• рэдукцыя,
• рэвізія з вечкам,
• крыжавіна двухплоскостная,
• крыжавіна одноплоскостная,
• адвод,
• трайнік,
• трайнік трехраструбный 90 °,
• кампенсацыйны патрубок,
• заглушка,
• зваротны клапан,
• двухколенный сіфон.

Цяпер пра кожнага перахадніку падрабязней.

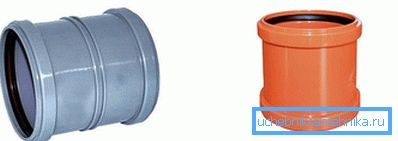

злучальная муфта

Муфта адрозніваецца па сваім выглядзе, а менавіта з упорам і полнопроходная. Іх зручна выкарыстоўваць у месцах, дзе патрабуецца злучыць дзве трубы без раструба. Прымяняецца як для вонкавай, так і ўнутранай каналізацыі. Маюць адрозненні па колеры.

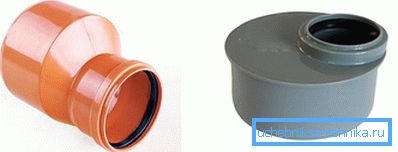

рэдукцыя

Дадзены пераход дазваляе злучаць трубы рознага дыяметра. Больш за тое, гэты пераход дазваляе перайсці з чыгуннай на пластыкавую трубу.

Савет! Рэкамендуецца пераходзіць толькі з большага на меншы дыяметр. Гэта дазволіць прадухіліць з'яўленне засоров.

Рэвізія з вечкам

Што тычыцца рэвізіі для ўнутранай каналізацыі, то яна выкарыстоўваецца для таго, каб пранікаць у трубу і пры неабходнасці ўстараняць ўзнік засор. Усталёўваецца рэвізія на асноўнай стояк. Што тычыцца вонкавай каналізацыі, то рэвізію можна змантаваць ў назіральным калодзежы. Як правіла, варта ўсталяваць рэвізію большага дыяметра. Таксама выконвае ключавую ролю ў працэсе ачысткі трубаправоднай сістэмы.

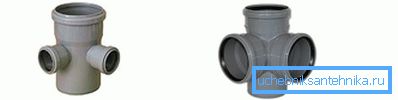

крыжавіна двухплоскостная

Гэты перахаднік мае раструбы крыжавіны ў розных праявах. Як правіла, выкарыстоўваецца ў вузлавых месцах злучэнняў каналізацыйнай трубы. Пры гэтым можа выконвацца падлучэнне некалькіх труб адначасова і труб розных дыяметраў. Падобныя месцы лічацца вельмі складанымі. Калі іх не выкарыстоўваць, то вузлавая звязак будзе мець вялікую колькасць стыкаў, а гэта можа прывесці да ўцечкі. Двухплоскостная крыжавіна з'яўляецца удалым рашэннем, бо ўся яе канструкцыя маналітная. Больш за тое, некаторыя крыжавіны могуць мець кут раструба 45-90 °.

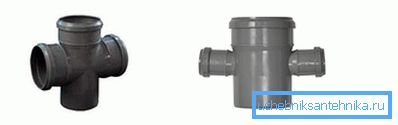

крыжавіна одноплоскостная

Усе раструбы такога перахадніка размяшчаюцца ў адной плоскасці. Яна таксама як і двухплоскостная выкарыстоўваецца ў вузлавых злучэннях труб. Больш за тое, існуюць крыжавіны з раструбамі рознага дыяметра і пад розным вуглом - 45-90 °.

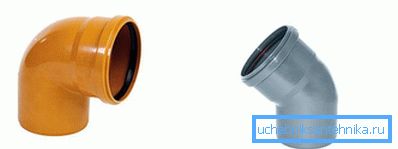

адвод

У кожнай каналізацыйнай сістэме дадзены выгляд адводу вельмі важны. Ён дазваляе змяняць кірунак магістралі. Пры гэтым мае розныя куты павароту: 30 °, 45 °, 90 ° і не толькі. Дзякуючы ім, ствараецца перапад і вертыкальны кут, як следства, сцёкі нашмат хутчэй трапляюць у сэптык.

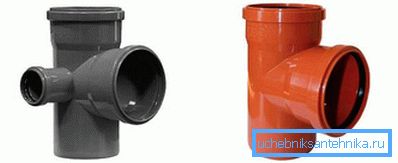

Трайнік трехраструбный 90 °

Тут можна вылучыць два віды траяка. Першы, гэта просты трайнік, які дазваляе злучаць вертыкальную і гарызантальную каналізацыйную трубу. Пры гэтым траякі вырабляюцца з рознымі кутамі, напрыклад, 45 °, 67 °, 90 °. Другі выгляд, гэта трехраструбный трайнік 90 °. Ён дазваляе рабіць падобныя злучэння, вось толькі з трубой іншага дыяметра.

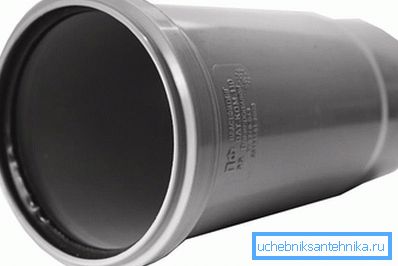

кампенсацыйны патрубок

У большасці выпадкаў такой перахаднік выкарыстоўваецца ва ўнутранай каналізацыйнай сістэме. Яго выкарыстоўваюць для адводу вадкіх бытавых адходаў у сэптык.

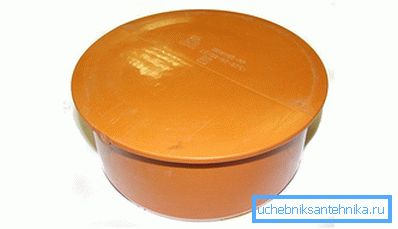

заглушка

Заглушка знайшла сваё прымяненне ў месцах, дзе варта зачыніць каналізацыйную трубу, тым самым прадухіляючы праходжанне вадкасці. Часам заглушку можна шчыльна зачыніць, а ў некаторых выпадках пакінуць зазор, каб была магчымасць прачысціць трубу. Як правіла, яна фіксуецца на гумовы ўшчыльняльнік.

Двухколенный сіфон

Яго выкарыстоўваюць ва ўсіх каналізацыйных сістэмах вонкавага прызначэння. Асабліва ў тых месцах, дзе ёсць участак прымача сцёкавых вод. Ён дазваляе прадухіляць адукацыю газаў. У некаторых выпадках двухколенный сіфон можа выкарыстоўвацца ў сістэмах вентыляцыі трубаправода.

Зваротны клапан

Калі каналізацыйная труба ўстаноўлена пад невялікім нахілам, то зваротны клапан прадухіліць паступленне сцёкаў у процілеглы бок.

Такім чынам, мы пералічылі найбольш распаўсюджаныя пераходы на трубы як вадаправодныя, так і каналізацыйныя. Хоць, хутчэй за ўсё, на паліцах крамы вы зможаце сустрэць і іншыя віды перахаднікоў. У гэтым выпадку самае галоўнае разумець іх прызначэнне. Больш за тое, непасрэдна перад самой купляй лепш за ўсё скласці схему той ці іншай камунікацыйнай сістэмы, гэта дазволіць вам не купляць непатрэбныя пераходы на трубы, адпаведна, зэканоміць свае сродкі!
