Якія лепш выкарыстоўваць дымавыя трубы пры будаўніцтве

Падчас пабудовы печаў і камінаў, а таксама пры мантажы аўтаномнай сістэмы ацяплення для прыватнага жылога дома, ў шматлікіх уладальнікаў жылля ўзнікае пытанне выбару найбольш прыдатнага праекта для вырабу пячных труб і дымавых каналаў. Як вядома, прамысловыя дымавыя трубы часцей за ўсё ўяўляюць сабой саманясучай збудаванне, якое вырабляецца па асобным тэхнічным праекце і тое, якое мае ўласную тэхналагічную інфраструктуру.

У той жа час, для бяспечнага і эканамічна выгаднага адвядзення адпрацаваных газаў з аўтаномнай сістэмы ацяплення прыватнага жылога дома, найбольш мэтазгодна выкарыстоўваць убудаваныя дымавыя каналы або фасадныя газоотводящие трубы, спраектаваныя ў адпаведнасці з нормамі супрацьпажарнай бяспекі.

Кароткі агляд розных відаў комінаў

Для таго каб даць разгорнуты адказ на ўсе пытанні, якія цікавяць пытанні гэтай тэматыкі, у прадстаўленай артыкуле будуць апісаны галоўныя аспекты, якія датычацца пісьменнага выбару матэрыялу для вырабу комінаў.

Акрамя таго, чытачу будзе прапанавана дэталёвая інструкцыя, у якой разгледжаны асноўныя тэхналагічныя моманты, якія тычацца правільнай ўстаноўкі і размяшчэння сістэмы адвядзення адпрацаваных газаў на даху або фасадзе будынка.

Фізіка і газадынамікі дымаадвод

Для таго каб разабрацца ва ўсіх асаблівасцях праектавання і ўстаноўкі комінаў, перш за ўсё трэба разумець, якія фізічныя працэсы адбываюцца ў сістэме адвядзення дыму падчас працы бытавых ацяпляльных прыбораў.

1. Нармальная натуральная цяга дымавой трубы, неабходная для эфектыўнай працы ўсіх печаў, катлоў ацяплення і хатніх камінаў, узнікае за кошт розніцы ціску паветра паміж уваходным адтулінай паддувала ацяпляльнага прыбора і выхадных адтулінай вонкавага коміна. У выніку розніцы ціску, у трубе утворыцца разрэджанне паветра, якое спрыяе выдаленні прадуктаў згарання паліва з топкі ў навакольнае атмасферу.
2. Зваротная цяга, як правіла, бывае кароткачасовым, але вельмі небяспечным і шкодным з'явай, якое часцей за ўсё ўзнікае пры недасведчаным праектаванні сістэмы дымаадвод або няправільным размяшчэнні выхаднога адтуліны адносна даху будынка.

1. Значны перапад тэмператур ўзнікае за кошт паступовага астывання разагрэтых газаў ў дымавым канале, па меры выдалення ад топкі ацяпляльнага прыбора і набліжэння да выходнага адтуліны. Гэты момант асабліва важна ўлічваць у сістэмах ацяплення з вялікай даўжынёй дымавога канала.

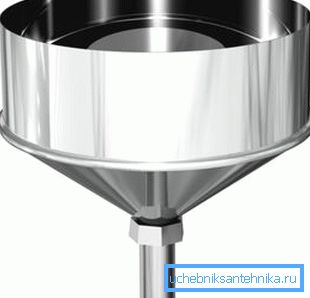

2. Падвышаная вільготнасць паветра, асабліва ў верхніх участках коміна, узнікае за кошт кандэнсацыі вадзяных пар, змяшчаюцца ў адпрацаваных газах, па меры іх астывання пры праходжанні па трубах і каналах.
3. У выніку ўзаемадзеяння лятучых прадуктаў згарання паліва з вадзяным кандэнсатам, адбываецца адукацыя кіслот, шчолачаў і іншых агрэсіўных злучэнняў, якія з цягам часу могуць прывесці да паступовага разбурэння сценак дымавога канала.

Савет! Каб знізіць перапад тэмператур, і тым самым звесці да мінімуму адукацыю кандэнсату, трэба выконваць дбайнае уцяпленне дымавога канала на ўсім яго працягу, пры дапамозе вогнеўстойлівых цеплаізаляцыйных матэрыялаў.

выбар матэрыялу

Пры выбары матэрыялу для вырабу дымавых труб трэба ўлічваць тое, што ён павінен валодаць высокай механічнай трываласцю і добрай апорнай здольнасцю, каб супрацьстаяць вагавы і ветравой нагрузак. Акрамя таго ён павінен быць устойлівы да ўздзеяння вады, кіслот, шчолачаў і іншых агрэсіўных асяроддзяў, а таксама не разбурацца пад уздзеяннем нізкай і высокай тэмпературы.

У цяперашні час серыйную вытворчасць дымавых труб часцей за ўсё прапануе прадукцыю з наступных відаў матэрыялаў:

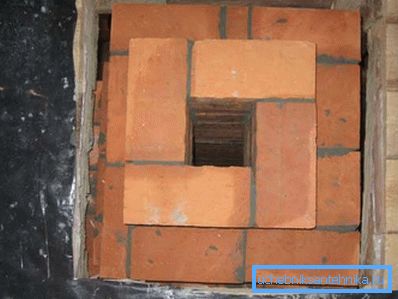

1. Цагляны мур з полнотелого або пустотелого цэглы, а таксама маналітныя канструкцыі з армаванага бетону лёгкіх і цяжкіх марак.

1. Керамічная труба з вычышчанай ад старонніх прымешак, абпаленай гліны, пакрытая знутры і звонку пластом вогнеахоўнага кісластойкай глазуры.
2. Ўцепленая металічная дымавая труба з паліраванай нержавеючай сталі, якая складаецца з двух слаёў металу, паміж якімі пракладваецца вогнетрывалы цеплаізаляцыйны матэрыял.

Усе канструктыўныя элементы дымавога канала злучаюцца паміж сабой пры дапамозе пячнога цэментавага раствора або адмысловай вогнетрывалай і кісластойкай масцікі, якая пасля высыхання застаецца пластычнай, дзякуючы чаму не руйнуецца пад уздзеяннем перападаў тэмпературы.

Форма і вышыня дымавых труб

Пры праектаванні і будаўніцтве комінаў сваімі рукамі, варта памятаць, што газадынамічныя характарыстыкі выцяжной трубы шмат у чым залежаць ад памераў, формы і перападу вышынь ўсёй ацяпляльнай сістэмы, таму для яе нармальнага функцыянавання трэба выконваць наступныя ўмовы:

1. Найменшую супраціў руху ўзыходзячага патоку паветра ўзнікае ў трубе круглага перасеку, паколькі такая форма ў найлепшай ступені спрыяе просталінейнаму ламінарным руху газаў без утварэння турбулентных завіхрэнняў.
2. Пры неабходнасці вырабу трубы прастакутнага перасеку, суадносіны даўжыні бакоў павінна быць 1: 1,5, пры гэтым унутраныя куты рэкамендуецца па магчымасці максімальна закругліць пры дапамозе цэментавага раствора.
3. Плошчу папярочнага перасеку павінна складаць не менш за 10 см ?, пры гэтым дыяметр круглай трубы павінен быць не менш за 150 мм для печаў і 180 мм для камінаў.
4. Якасць натуральнай цягі ў печы шмат у чым залежыць ад перападу вышынь, таму дымавая труба ў прыватным доме павінна мець вышыню не менш за 4 м для адной печы, і не менш за 5 м для двух печаў.

Савет! Каб забяспечыць добрую цягу і звесці да мінімуму адукацыю сажы ў трубе, для вырабу дымавых каналаў варта выкарыстаць матэрыялы з гладкай, а лепш за ўсё люстраной унутранай паверхняй. Дзякуючы гэтым якасцям, найбольш запатрабаваным матэрыялам, з'яўляюцца коміны з нержавеючай сталі, і хоць іх кошт застаецца досыць высокай, у цяперашні час яны атрымалі шырокае распаўсюджванне ў індывідуальным жыллёвым будаўніцтве.

выбар месцазнаходжання

Якасць працы печкавай ацяпляльнай сістэмы, акрамя ўсяго іншага, таксама залежыць ад пісьменнага размяшчэння дымавых каналаў ўнутры і звонку будынка, а таксама ад правільнага выбару кропкі іх выхаду на паверхню даху.

Каб пазбегнуць ўзнікнення зваротнай цягі, знізіць да мінімуму верагоднасць адукацыі кандэнсату і не дапусціць разбурэння канструкцыі пад уздзеяннем знешніх фактараў, неабходна выконваць нескладаныя правілы бяспекі для дымавых труб, якія заключаюцца ў наступным:

1. Некалькі комінаў у адным будынку трэба аб'яднаць у адну групу і зачыніць агульным ахоўным кажухом з цеплаізаляцыйнага матэрыялу. Такім чынам, знаходзячыся ў агульнай ўцепленай абалонцы, кожная з іх будзе падаграваць астатнія, аддаючы ім частку свайго цяпла.
2. Вонкавая паверхня ўцепленай трубы павінна размяшчацца не бліжэй 100 мм ад драўляных канструкцый будынка, пры гэтым паміж імі павінна быць ўстаноўлена пракладку з негорючего цеплаізаляцыйнага матэрыялу, напрыклад мінеральнай ваты або азбесту.

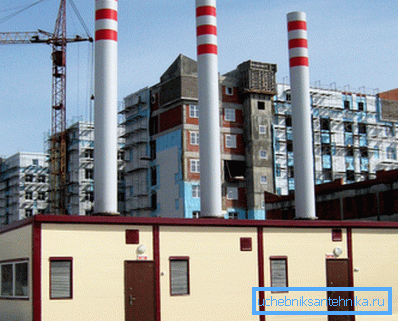

1. Асобна стаяць саманясучай фермовые дымавыя трубы трэба ўсталёўваць так, каб не стваралася подпорных ціск паветра з боку бліжэйшых будынкаў, з улікам пераважна напрамкі ветру для дадзенага рэгіёну
2. Выходную адтуліну дымавога канала павінна размяшчацца як мага бліжэй да канька даху. Пры гэтым зніжаецца аддача цяпла ад трубы ў атмасферу, і забяспечваецца свабодная цыркуляцыя патокаў паветра, неабходная для стварэння натуральнай цягі.
3. На даху з вогнеўстойлівыя матэрыялаў (шыфер, металадахоўка) выходную адтуліну павінна быць вышэй канька даху не менш чым на 500 мм, а на даху з руберойда або гнуткай чарапіцы гэта адлегласць павінна быць не менш за 800 мм.

Нагляднае ўяўленне аб правільным размяшчэнні выхаднога адтуліны трубы можна атрымаць, паглядзеўшы на малюнак, прадстаўлены ніжэй.

Будаўнічыя нормы і правілы супрацьпажарнай бяспекі

Праектаванне і будаўніцтва газаадводных каналаў для бытавых ацяпляльных прыбораў і дэкаратыўных камінаў павінна выконвацца ў строгай адпаведнасці з правіламі супрацьпажарнай бяспекі, а таксама будаўнічымі нормамі і правіламі.

1. Кожная дымавая труба павінна быць ўстаноўлена на ўласным падмурку або мець асобнае мацаванне пры дапамозе адмысловых кранштэйнаў да апорных канструкцый будынка.
2. Забараняецца выкарыстоўваць трубы ў якасці апорных апор для мацавання іншых канструктыўных элементаў будынка і мантажу інжынерных камунікацый.

1. Апорныя металаканструкцыі дымавых труб, размешчаных на фасадзе будынка павінны быць надзейна замацаваныя да сцяны пры дапамозе разжимных анкерных нітаў з выкарыстаннем спружыннай шайбы Гровера і контргайкі.
2. Забараняецца выкарыстоўваць трубу на даху будынка для прывязвання грузаў і мацавання страховочной абвязкі пры правядзенні дахавых работ.
3. Спалучэнне канструкцыі трубы з кровей будынка павінна быць абсталявана фартухом з ліставога ацынкаванага жалеза для абароны ад траплення дажджу і іншых атмасферных ападкаў.
4. Пры размяшчэнні будынка на тэрыторыі паветраных падыходаў аэрапортаў, вертодромов або аэраклубаў, абавязкова выконваецца светоограждение дымавых труб пры дапамозе топавых сігнальных агнёў, у адпаведнасці з навучаннем па аэрадромнай службе ў грамадзянскай авіяцыі (НАС ГА-86).

Савет! Пры мантажы печкавай сістэмы ацяплення ў драўляных будынках, абавязкова трэба ўсталёўваць пламеотсекатели і іскрагасільнікаў на дымавыя трубы, каб пазбегнуць узгарання драўніны ад выпадкова якія выляцелі з трубы прадуктаў згарання паліва.

заключэнне

Пасля прачытання гэтага артыкула можна прыйсці да высновы, што самастойная ўстаноўка коміна ў сістэме ацяплення жылога дома з'яўляецца вельмі адказным мерапрыемствам, таму перад выкананнем гэтай працы рэкамендуецца падрабязна вывучыць правілы супрацьпажарнай бяспекі, БНіП на дымавыя трубы, і іншую нарматыўна-тэхнічную дакументацыю.

Таксама для атрымання дадатковай інфармацыі можна паглядзець відэа ў гэтым артыкуле ці пачытаць падобныя матэрыялы на нашым сайце.
