Якія патрэбныя электроды для зваркі труб, профіляў і іншых

16-05-2018
Трубы

Існуе памылковае меркаванне, што якасць зварачнага шва залежыць толькі ад выканаўцы, але гэта далёка не так, і гэта разумее любы добры зваршчык - электроды для зваркі труб ацяплення і вадаправода гуляюць далёка не апошнюю скрыпку ў такіх працах.

Перш за ўсё, варта адзначыць, што такія токаправодныя стрыжні могуць быць, як металічнымі, так і не металічнымі, гэта значыць, вугальныя або графітавыя, але ў дадзеным выпадку, другі тып нас не цікавіць.

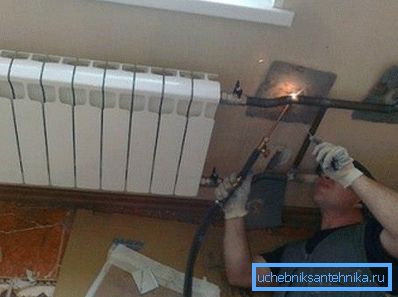

Добры зваршчык заўсёды ведае, якімі электродамі варыць трубы

Давайце разгледзім, па якіх прыкметах можна адрозніваць расходны матэрыял такога выгляду, як іх лепш падабраць, а таксама відэа ў гэтым артыкуле прадэманструе наглядныя звесткі па нашай тэме.

Як іх адрозніваюць

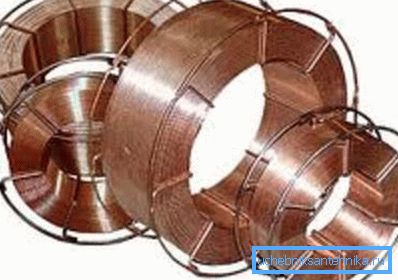

На фота намаляваная дрот для зваркі

Электроды, зробленыя з металу, могуць быць палючага і неплавящимися. Першы выгляд можа быць пакрытым, са сталёвым, чыгунным, бронзавым, медным або алюмініевым стрыжнем, а вось непакрытыя ў цяперашні час выкарыстоўваюцца толькі ў выглядзе дроту (гл. Фота ўверсе), калі зварачныя працы вырабляюцца ў газавай ахоўнай асяроддзі.

Да неплавящемуся вiду адносяцца интрированные, торированные, лантанированные, і вальфрамавай, таму, цалкам натуральна, што іх кошт значна вышэй.

Акрамя гэтага электроды класіфікуюцца па прызначэнні, гэта значыць па выглядзе матэрыялу, які трэба будзе апрацоўваць. Для высокавугляродзістага сталі па ГОСТ 9467-75 матэрыял пазначаны літарай У, для легіраваных і цеплаўстойлівасць сталей - літарай Т, а вось для наплавленного павярхоўнага пласта - літарай Т.

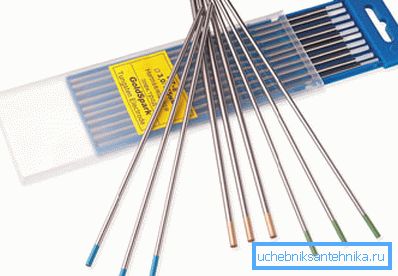

Вальфрамавай - TIGWIG

У большасці выпадкаў на стрыжнях прысутнічае пакрыццё, але яно таксама адрозніваецца і мае сваю маркіроўку паводле ДАСТ 9466-75.

Так, напрыклад:

  • тонкае пакрыццё адзначаецца літарай А (міжнародны фармат - A);
  • сярэдняе - літарай З (міжнародны фармат - B);
  • тоўстае - літарай Д (міжнародны фармат - R);
  • і асабліва тоўстае - літарай Г (міжнародны фармат - C).

Акрамя таўшчыні пласта пакрыцця, яно класіфікуецца па сваім тыпе:

  • А - кіслае;
  • Б - асноўнае;
  • Ц - цэлюлозна;
  • Р - рутиловое;
  • П - змяшанае.

Акрамя таго, змешаны пласт можа быць:

  • АР - кісла-рутиловым;
  • РБ - рутилово-асноўным;
  • РП - рутилово-цэлюлозным;
  • РЖ - рутиловым, з прымешкай жалезнага парашка.

Заўвага. У сувязі з тым, што зварачныя працы могуць вырабляцца ў розных палажэннях, электроды і тут класіфікуюцца на розныя віды. Так, яны могуць быць для ніжняга становішча слаба знізу ўверх, гарызантальнага і ніжняга у лодачку. Таксама інструкцыя мае на ўвазе і стрыжні для любога становішча.

Па прызначэнні. віды матэрыялаў

Зварка газавай трубы высокага ціску
  • Вугляродзістыя і низколегированные канструкцыйныя сталі. У дадзеным выпадку часовае супраціў разрыву можа складаць да 60 кгс / мм або 600 Мпа.
  • Высоколегированные тыпы сталі, якія надзелены асаблівымі ўласцівасцямі.
  • канструкцыйныя сталі, дзе ўжываецца дугавая зварка. Тут часовае супраціў разрыву ўжо будзе больш за 60 кгс / мм або 600 Мпа.
  • Наплаўкі павярхоўнага пласта металу, які мае асаблівыя ўласцівасці.
  • чыгун.
  • каляровыя металы. (Гл. Таксама артыкул Каналізацыя ў катэджы: асаблівасці.)

Больш падрабязна пра пакрыццё

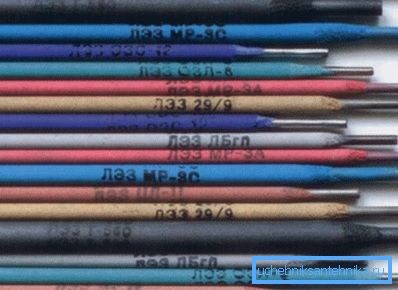

розныя пакрыцця
  • А - кіслотны ці кіслае пакрыццё. У яго склад уваходзяць вокісу жалеза марганца і крэмнію.
  • Б - асноўнае. У яго складзе маецца фторысты кальцый і карбонад кальцыя. Зварачныя працы з дапамогай такіх электродаў вырабляюцца пастаянным токам зменнай палярнасці.
  • Ц - цэлюлозна. У яго складзе маецца мука і іншыя арганічныя кампаненты, якія прызначаюцца для стварэння газавай ахоўнай абалонкі пры вытворчасці зварачных работ.
  • Р - рутиловое. У яго складзе маецца рутил, як асноўны кампанент, а таксама іншыя мінеральныя і арганічныя складнікі. Акрамя газавай абароны такія кампаненты дазваляюць значна знізіць распырскванне пры вытворчасці шва.

Заўвага. У бытавым ўжыванні (ацяпленне, каркасы) всё некалькі прасцей, так як там звычайна для ўсіх выпадкаў выкарыстоўваюць электроды з асноўным (Б) пакрыццём, дыяметр якіх залежыць ад таўшчыні металу. Напрыклад, калі вас цікавіць, якімі электродамі варыць профільную трубу, то улічваючы тонкую сценку профілю (1,0-1,5 мм) вам лепш выкарыстоўваць стрыжань перасекам 2 мм. У залежнасці ад зваркі (трансфарматарная або інвертарнага), вы будзеце падбіраць і сам расходны матэрыял (для пераменнага або пастаяннага току).

нормы расходу

Вертыкальнае злучэнне без скосу беражкоў

Для мантажу ацяплення нормы расходу электродаў пры зварцы труб могуць быць рознымі, у залежнасці ад стыкоўкі зварваюць ацяпляльных труб і тыпу шва, але мы разгледзім толькі вертыкальнае злучэнне без скосу беражкоў, як найбольш часта выкарыстоўваецца.

Сценка. Таўшчыня ў мм Маса наплавленного ў кг Электроды па групах у кг
II III IV V VI
3 0,107 0,194 0,207 0,220 0,233 0,346

Выдатак электродаў пры зварцы труб на метр шва

Памеры трубы ў мм Маса наплавленного ў кг Электроды па групах у кг
II III IV V VI
23? 3 0,008 0,014 0,015 0,016 0,017 0,015
32? 3 0,011 0,019 0,020 0,021 0,023 0,024
38? 3 0,012 0,022 0,024 0,025 0,027 0,028
45? 3 0,015 0,027 0,029 0,030 0,032 0,034
57? 3 0,919 0,034 0,036 0,039 0,041 0,043

Выдатак электродаў пры зварцы труб на 1 стык

Заўвага. Па вялікім рахунку электроды любога тыпу класіфікуюцца, як адна з груп зварачных матэрыялаў. Акрамя іх сюды ўваходзяць присадочные пруты, дрот, ахоўныя газы і присадочные флюсы.

заключэнне

Як вы заўважылі, марак электродаў досыць шмат, але калі вы хочаце варыць ацяпленне ў доме сваімі рукамі, то вам адразу трэба адкінуць матэрыялы для высоколегированных і каляровых сталей, а таксама чыгуну.

Акрамя таго, таўшчыня сцен труб ацяплення, як правіла, не менш за 2 мм, тады патрэбен стрыжань 3 мм. Акрамя таго, вам падыдзе электрод для ўсіх палажэнняў, з сярэдняй цешчынай пакрыцця (С) тыпу, кіслотнага (А) або асноўнага (Б), для вугляродзістых і низкоуглеродистых сталей.
