Якія трубы выбраць для цёплай падлогі

07-05-2018

Трубы

З ростам тарыфаў на камунальныя паслугі ўсё большая колькасць уладальнікаў уласнага жылля задумваюцца аб замене традыцыйных спосабаў абагравання кватэр больш таннымі альтэрнатыўнымі метадамі іх ацяплення. Напрыклад, усё вялікую папулярнасць набіраюць так званыя «цёплыя крысы».

Да вартасцяў гэтых тэхналогій абагрэву жылых прастор (акрамя непасрэднай эканоміі на энерганосьбітах) варта аднесці і некаторы акультурванне дызайну памяшкання за кошт выдалення радыятараў, прыкметна якія псуюць яго знешні выгляд.

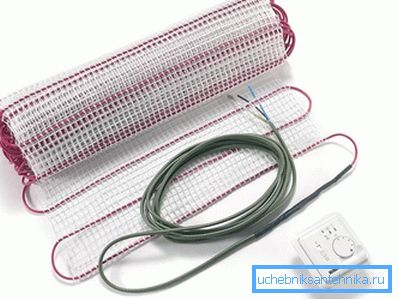

Віды альтэрнатыўных ацяпляльных сістэм

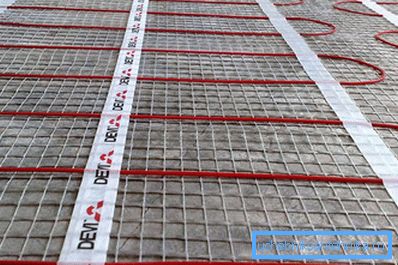

У цяперашні час на айчынным рынку вялікім попытам карыстаюцца два выгляду альтэрнатыўных абаграваючы сістэм: электрычныя і вадзяныя. Адзін з іх прадугледжвае выкарыстанне ў якасці энерганосьбіта электрычнага току, які выклікае нагрэў кабеля, які размяшчаецца пад дэкаратыўным пакрыццём ў тоўшчы падлогі. Нагрэў можа адбывацца і за кошт выкарыстання інфрачырвонага выпраменьвальніка.

Паводле другога спосабу, абаграванне падлогі і памяшкання ў цэлым ажыццяўляецца за кошт выкарыстання разгалінаванай сеткі трубаправодаў, па якіх бесперапынна цыркулюе гарачая вада. Пры гэтым важна, якія трубы выбраць для цёплай падлогі. Звычайна выкарыстоўваюць медзь або пластык.

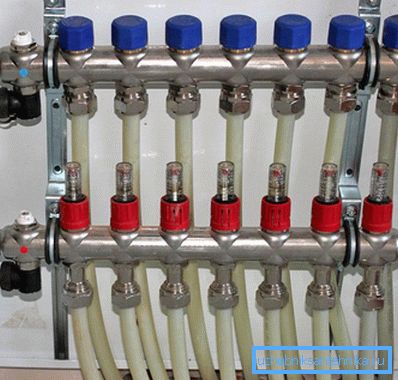

Такім чынам, так званы вадзяной цёплая падлога ўяўляе сабой сістэму падлогавых трубаправодаў, якія ўкладваюцца пры мантажы на бетонавую падставу або непасрэдна ў сцяжку. Такія падлогі забяспечваюць раўнамерны нагрэў жылога памяшкання і не маюць патрэбы ў пастаянным доглядзе. Акрамя гэтага, у адрозненне ад электрычных сістэм абагравання, яны значна танней у эксплуатацыі.

Да недахопаў сістэм гэтага класа варта аднесці значную кошт мантажу і павелічэнне агульнай таўшчыні падлогавага пакрыцця.

З улікам таго, што меркаваны мантаж контуру ацяплення будзе ажыццяўляцца сваімі рукамі і што электраэнергія ўвесь час даражэе, выбар варыянту ўладкавання вадзянога падлогі выглядае цалкам обоснованным.Отметим таксама, што разгляданая намі сістэма ідэальна падыходзіць для абагрэву загарадных дамоў, якія, як правіла, не падлучаныя да цэнтральнага ацяплення.

Выбар трубавых нарыхтовак

Перад пачаткам работ па самастойнага ўладкаванні цёплага вадзянога падлогі абавязкова трэба вырашыць для сябе наступныя тэхнічныя пытанні:

Які тып трубы для цёплай падлогі з'яўляецца найбольш прыдатным варыянтам.
Які павінен быць дыяметр у абранай вамі разнавіднасці трубавых вырабаў.
Якім чынам павінны размяркоўвацца ніткі ўкладваецца пры мантажы трубаправода па паверхні падставы падлогі.

Адказы на ўсе гэтыя пытанні вы зможаце атрымаць у наступных раздзелах нашага артыкула.

Выбар матэрыялу трубавых вырабаў

Пры набыцці трубаправодаў таго ці іншага тыпу асноўнымі крытэрамі іх выбару павінны быць такія характарыстыкі:

трываласць;
удзельная цеплаправоднасць;
зручнасць фармоўкі;
цана.

З пункту гледжання выкарыстоўваюцца пры вырабе труб матэрыялаў гэта могуць быць:

медныя трубныя вырабы;
трубныя нарыхтоўкі з пашытага поліэтылену;
поліпрапіленавыя і металлопластіковые трубы.

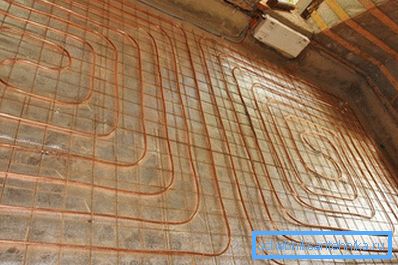

Па паказчыку цеплаправоднасці найбольш прыдатным варыянтам з'яўляецца, вядома ж, медзь, якая мае добрыя паказчыкі пластычнасці, якія дазваляюць рабіць выгібы труб патрэбнага вам радыусу. Але пры гэтым высокі кошт медных трубаправодаў цалкам нівеліруе ўсе перавагі «цёплых падлог», у частцы меркаванай эканоміі сродкаў на ацяпленне.

Па сваіх эксплуатацыйных характарыстыках трубы з поліпрапілена (пашытага поліэтылену) можна было б лічыць ідэальным варыянтам для ўладкавання цёплага вадзянога падлогі, калі б не наяўнасць у іх аднаго недостатка.Выражается гэты недахоп у тым, што поліпрапіленавыя вырабы маюць жорсткія абмежаванні па дапушчальным радыусе выгібу, які не можа быць менш за 8 дыяметраў. Падобныя патрабаванні рэзка зніжаюць магчымасці па эфектыўнаму размяшчэнні нітак мантаванага вадаправода па паверхні падлогі.

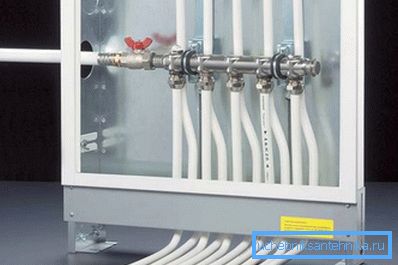

З улікам усяго вышэй сказанага, найбольш прыдатным варыянтам для вадзянога цёплага падлогі з'яўляюцца сучасныя металлопластіковые трубы. Пры адносна невысокай цане гэтыя вырабы досыць надзейныя ў эксплуатацыі і лёгка гнуцца. Падобныя ўласцівасці металлопластіковых вырабаў тлумачацца наяўнасцю ў іх структуры пласта алюмінія, прыкметна падвышае цеплаправоднасць канала і забяспечвае захаванне формы пасля выгібу.

Савет! Пры выкарыстанні металлопластіковые трубы, каб прадухіліць з'яўленне працёкаў, трэба пазбягаць злучэння яе канцоў у тоўшчы сцяжкі.

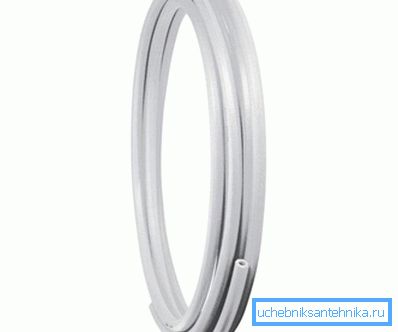

выбар дыяметра

Пасля таго, як вы вызначыліся з матэрыялам, неабходна будзе выбраць трубы менавіта такога дыяметра, які забяспечваў бы вам аптымальныя ўмовы нагрэву. Гэты параметр сістэмы вызначаецца памерамі обогреваемого памяшкання, а таксама ціскам і тэмпературай цепланосбіта, цыркулявалага ў ёй. Як правіла, яго значэнне выбіраецца ў межах 16? 25 мм.

Савет! З павелічэннем дыяметра труб узрастае і дапушчальнае ціск у іх.

Самы надзейны і правераны спосаб выбару дыяметра труб - зварот па дапамогу да спецыялістаў, якія таксама дапамогуць вам у вырашэнні ўсіх іншых пытанняў, звязаных з выбарам трубавых вырабаў для падлогавай сістэмы ацяплення.

Схемы размяшчэння нітак трубаправода

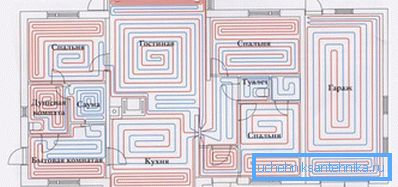

З улікам атрыманых дадзеных вы можаце перайсці да складання невялікага плана-эскіза, на якім павінен быць паказаны парадак размяшчэння водаправодных каналаў па паверхні падлогі. Наяўнасць такой схемы стварае ўмовы для пісьменнай пракладкі нітак вадавода ў межах обогреваемого памяшкання, а таксама дазваляе разлічыць агульная колькасць трубавых нарыхтовак, неабходных для ўладкавання «цёплай падлогі».

Эскіз або схема размяшчэння вадаводаў ў межах пакоя падрыхтоўваецца наступным чынам:

Спачатку на лісце міліметровай паперы малюецца план пакоя ў абраным вамі маштабе.
Затым на план наносіцца мэблевая абстаноўка кватэры і вылучаюцца зоны з не падлягае перамяшчэнню мэбляй. У гэтых зонах мантаваць вадаводаў не толькі не мае сэнсу, але і супрацьпаказана.
І ў зняволенні на эскіз наносіцца малюнак кладкі нітак вадавода.

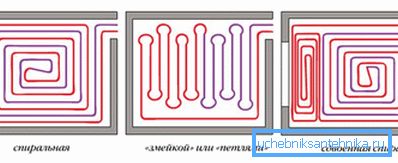

Лічыцца, што для кладкі нітак ацяпляльнага вадавода лепш за ўсё скарыстацца адной з наступных схем:

так званай «змейкай», якая лічыцца самым простым і зручным для пракладкі спосабам. Недахопам «змейкі» з'яўляецца нераўнамернасць прагрэву памяшкання, звязаная з астуджэннем цепланосбіта па меры яго руху ўздоўж трубаправода;
пракладка труб «па спіралі» забяспечвае больш раўнамерны абаграванне, паколькі цепланосбіт пры цыркуляцыі перамяшчаецца ад ўрэзкі да цэнтра пакоя, а затым у зваротным кірунку. Пры такой схеме пракладкі мінімізуецца колькасць стромкіх выгібаў вадавода, што забяспечвае бесперашкоднае перамяшчэнне носьбіта і павышае хуткасць яго цыркуляцыі.

У адпаведнасці з патрабаваннямі нарматываў, на адну ацяпляльную ланцужок павінна прыходзіцца не больш за 100 пагонных метраў труб, так што ў памяшканнях з вялікай плошчай неабходна будзе прадугледзець два ці нават тры такія контуру.

Адзначым таксама, што ў залежнасці ад абранай вамі схемы кладкі і дыяметра труб абраны вамі крок мантажу вадаводаў можа вагацца ў межах ад 15 да 30 см.

відэа

У гэтым відэа паказаны спіральны мантаж вадзянога падлогі.
