Якімі бываюць трубы ацяплення і як іх мантуюць

У залежнасці ад матэрыялу ўсё ацяпляльныя трубы можна падзяліць на тры вялікія групы: металічныя, асбестацэментныя (хризотилцементные) і палімерныя, хоць любая з катэгорый мае свае разнавіднасці і асаблівасці ва ўжыванні. Кожны з усіх пералічаных тыпажоў можа быць больш ці менш прыдатным ў тым ці іншым выпадку, што ўзгадняецца з месцам і спосабам пракладкі, ціскам і, вядома, жаданнем заказчыка. У нас будзе магчымасць абмеркаваць агульныя характарыстыкі такіх канструкцыйных матэрыялаў.

Матэрыялы для камунікацый

метал

• Для ацяпляльных сістэм з любым ціскам выкарыстоўваюцца трубы з розных металаў, сярод якіх можна назваць чорную і нержавеючай сталь, чыгун, медзь і алюміній.
• Таксама актуальныя спалучэння з двух матэрыялаў, напрыклад, сталь-алюміній або сталь-медзь, або біметалаў.
• Калі казаць аб трываласці, то на першым месцы, безумоўна, будзе сталь, па цеплаправоднасці - алюміній, а па практычнасці - біметалічныя сістэмы.
• Для магістраляў і контураў не прымяняюцца біметалаў - тут можа выкарыстоўвацца чорная і нержавеючая сталь, чыгун і медзь. Ва ўсіх гэтых матэрыялаў (за выключэннем нержавейкі) ёсць адзін сур'ёзны недахоп перад азбестацэментам і палімерамі - схільнасць карозіі або акісленню.

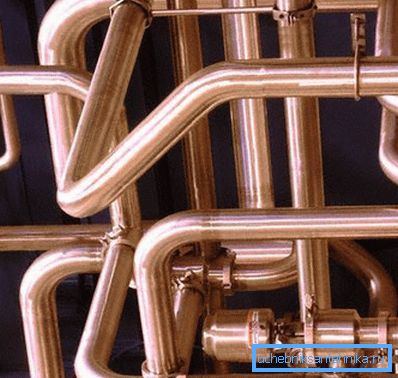

• Тым не менш, калі казаць пра магістральных трубаправодах, то чорная сталь і чыгун сустракаюцца там часцей за ўсё, а медзь больш выкарыстоўваюць для памяшканняў, тым больш што яе кошт дастаткова высокая.

Заўвага! Вельмі эфектыўна, асабліва для загарадных дамоў, ацяпленне паветрам па трубах, якое магчыма для печаў тыпу булерьян. Сама печ вельмі эканомная, за кошт другаснага дожигания паліва, а высокі каэфіцыент цеплааддачы дасягаецца менавіта дзякуючы абвіта вакол яе сталёвым трубам.

азбестацэмент

Для цеплатрас самай эканомнай, мабыць, можна назваць хризотилцементную трубу - яна не патрабуе магутнага ўцяплення, бо валодае досыць нізкай теплопроводностью.Кроме таго, яе каэфіцыент дэфармацыі пры нагрэве ў 12 разоў ніжэй, чым у сталі, такім чынам, для мантажу не патрэбныя дарагія кампенсавальныя муфты. На азбестацэментам ў сілу яго складу не ўтворыцца арганічных нарастаў, такім чынам, праходнасць або гідраўлічны супраціў там практычна не зніжаецца.

У той жа час інструкцыя па азбестацементавых трубах адзначае іх далікатнасць (нягледзячы на ​​армаванне) - яны баяцца моцных удараў і штуршкоў пры транспартоўцы. Пры мантажы такіх трубаправодаў у абавязковым парадку праводзіцца два візуальных агляду - адзін пасля разгрузкі ў траншэі, а другі - ужо пасля кладкі. Стыкоўка ажыццяўляецца з дапамогай аднародных муфт з гумовымі ўшчыльняльнікамі.

Технополимеры

• У апошнія гады для ацяпляльных сістэм або іх контураў ўсё часцей сталі ўжываць палімерныя трубы, якія ўсё больш і больш выцясняюць розныя металічныя аналагі.
• Мабыць, частка такой папулярнасці звязана з тым, што іх нескладана мантаваць сваімі рукамі, чым і карыстаюцца шматлікія ўласнікі, эканомячы сродкі на прыцягненні спецыялістаў (зваршчыкаў).
• У катэгорыю палімераў ўваходзяць поліэтылен і поліпрапілен, але пра гэта мы і пагаворым больш падрабязна некалькі ніжэй.

Заўвага. У дакументацыі замест поўнага назвы матэрыялу, часцяком можна сустрэць яго абрэвіятуру. Так, поліэтылен называецца, як ПЭНД / ПЭВД ці проста ПНД / ПВД (нізкага і высокага ціску адпаведна), HDPE / LDPE (міжнародны варыянт), а поліпрапілен ПП або PPR (міжнародны варыянт).

Агляд палімерных вырабаў

Поліэтылен і металлопластик

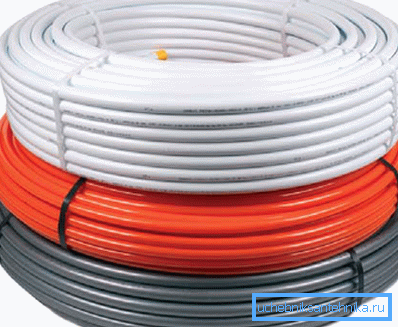

Сярод поліэтыленавых труб нас у першую чаргу цікавяць ПВД (пашыты ПЭ) і металапласт - яны не выкарыстоўваюцца для радыятарных контураў, але без іх не абыйсціся пры мантажы сістэмы цёплай падлогі.

• Для гэтай мэты можна выкарыстоўваць пашыты ПЭ дыяметрам 16 мм - намінальны ціск тут дапускаецца да 10 бар, а максімальная працоўная тэмпература - да 110? C.
• Такія характарыстыкі кажуць пра тое, што трубы можна выкарыстоўваць пры любых аўтаномных катлах і нават у тым выпадку, калі цепланосбіт падаецца ад цэнтралізаванага ацяплення.

Звярніце ўвагу! Такую схему можна рэалізоўваць толькі пры аўтаномным абаграванні. Падключаць цёплая падлога да агульнай батарэі - значыць, рызыкаваць атрымаць штраф і незадаволенасць суседзяў.

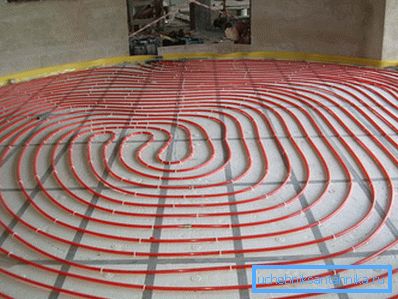

• Недахопам такога палімера можна назваць яго недастатковую жорсткасць - як вядома, контур укладваецца на сцяжку, пасля чаго заліваецца яшчэ адным пластом раствора і калі трубу не запоўніць падчас такой аперацыі вадой, то яна можа дэфармавацца.
• Фіксацыя да чарнавога падлозе ажыццяўляецца адмысловымі істужачнымі кліпсамі, з дапамогай якіх зручна вытрымліваць пэўны крок кладкі і водступ ад сцяны, каб плінтус пад ёй не стаў прычынай пашкоджанні.

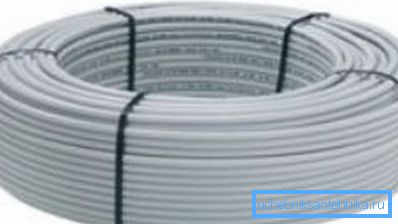

З такім жа поспехам для цёплай падлогі выкарыстоўваюць металапласт, прычым, большасць сантэхнікаў аддаюць перавагу гэты матэрыял ПЭ - яго зручней укладваць і, да таго ж, кошт металапласт некалькі ніжэй ПЭВД.

• Такая труба мае тры асноўных пласта - унутраны з ПЭВД, сярэдні - з алюмініевай фальгі і вонкавы - з ПЭНД. Усе яны павінны быць злучаныя клеем (для якаснай прадукцыі).
• Калі ёсць неабходнасць стромкіх выгібаў, без чаго не абыйсціся пры кладцы змейкай, то ў трубу апранаюць фрагмент стальной спружыны (20-25 см), унутраны дыяметр якой на некалькі міліметраў перавышае перасек трубы, то ёсць 18-20 мм.
• Гэтую спружыну насоўваюць на месца выгібу і паступова, па меры кладкі, праштурхоўваюць наперад, да самага канца.
• Калі ж даводзіцца ўсталёўваць накладной тэрмометр на трубу ацяплення, то гэта робяць не ў падлозе, а на размеркавальным вузле, які чары ўсяго утапливают ў сцяну.

папулярныя мадэлі

Разабрацца, якія вырабы падыдуць для ацяпляльнай сістэмы, а якія - не, дапаможа табліца ніжэй:

Кароткія характарыстыкі PPR

Для радыятарных контураў (у тым ліку гэта можа быць схема ацяплення ў адну трубу), выкарыстоўваюцца мадыфікацыі поліпрапілена RN20 і RN25, хоць для такіх мэтаў у асноўным прызначаецца апошні варыянт.

Справа ў тым, што, як вы бачыце з табліцы вышэй, працоўная тэмпература для RN20 дасягае 80? C, а аптымальны рэжым канвекцыйнага катла 60-80? C, такім чынам, ніякіх парушэнняў тут няма.

Але ўсё-ткі, калі вы лічыце, што рабочая (пастаянная) тэмпература контуру будзе перавышаць 80? C, то вам, вядома, лепш выкарыстоўваць RN25.

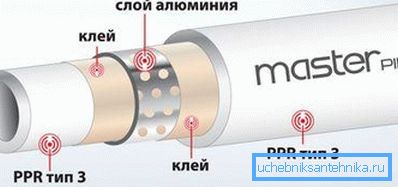

Заўвага. У RN 25 алюмініевая фальга размешчаная не пасярэдзіне сценкі, а бліжэй да паверхні і гэта будзе перашкаджаць зварачным прац. Таму, для яе выдалення выкарыстоўваюць Шейвер для зачысткі верхняга пласта і фальгі. Таксама варта адзначыць, што для радыятарных контураў накладной тэрмастат на трубу ацяплення можна мантаваць у любым зручным для вас месцы.

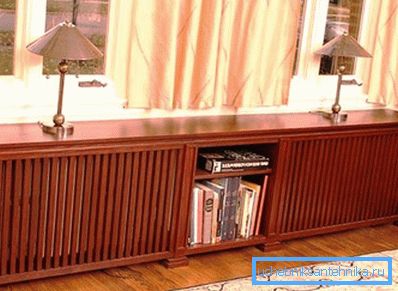

Калі вы цікавіцеся, чым зачыніць ацяпляльную сістэму, то для гэтага можна набыць у краме або зрабіць самому, як на верхняй фатаграфіі, дэкаратыўныя рашоткі, якія маскіруюць не толькі радыятары, але (пры неабходнасці) і трубы. Фіксацыя PPR да сцяны ажыццяўляецца металічнымі кранштэйнамі або пластмасавымі кліпсамі.

заключэнне

Калі вы вырашылі ўсталяваць PPR ў сцяне - плюсы і мінусы тут відавочныя, хоць у тэхналагічным дачыненні для контуру гэта не мае ніякага значэння. Годнасць тут у тым, што вы проста прыбіраеце трубу з выгляду, не маючы пры гэтым ніякіх цепластрат. А вось адмоўны бок назваць складана, хіба што павышэнне працаёмкасці пры мантажы контуру. Відэа ў гэтым артыкуле дапаможа больш падрабязна разабрацца ў дадзеным пытанні.
