Якое павінна быць ціск у трубах і ад чаго залежыць гэты
У пашукавікі часта забіваюць запыт, які ціск у трубах ацяплення, але такая пастаноўка ня карэктная, бо Мпа ў сістэме залежыць ад таго, якая сістэма ў вашым доме - цэнтралізаваная або аўтаномная, да таго ж, і тут гэтыя паказчыкі могуць адрознівацца.
Напрыклад, пры падачы цепланосбіта на малоэтажные будынка ціск значна менш, чым для шматпавярховых дамоў, такім чынам, яно будзе адрознівацца і ў самым контуры. Давайце разам разбярэмся з гэтымі суадносінамі і паглядзім дадаткова відэа ў гэтым артыкуле.
суадносіны ціску
тыпы ціску
Заўвага. Каб вырабіць разлік трываласці трубы на ціск (для кватэрнага контуру) трэба разумець, якія тыпы гэтага вымярэння існуюць наогул.
- Пад статычным ціскам маецца на ўвазе слуп вады, дакладней, яго вышыня, на якую здольны падняць яго помпа ад катла або цэнтралізаванай кацельні - ад гэтага залежыць разлік магутнасці, асабліва для шматпавярховых дамоў. Гэта значыць, для аднапавярховых і шматпавярховых будынкаў пры аднолькавай жылой плошчы патрабаванні да гэтага паказчыка зусім розныя.
- Ад дынамічнага ціску залежыць хуткасць руху цепланосбіта ў сістэме - чым хутчэй будзе завяршацца цыкл, тым менш будзе астываць вада, такім чынам, выдаткі на яе падагрэў будуць ніжэй, таксама знізіцца і агульная цана на энерганосьбіты.

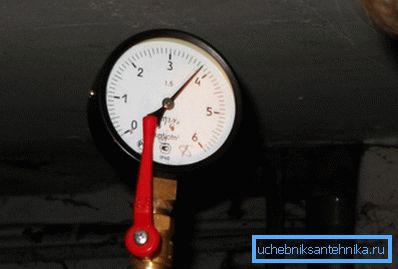

- Акрамя таго, існуе працоўнае (пастаяннае) і опрессовочное (максімальнае або выпрабавальнае) ціск і разлічваецца таўшчыня сценкі трубы ў залежнасці ад ціску опрессовочное, а не рабочага. Пры нармальных умовах эксплуатацыі ў шматкватэрных дамах, па-за залежнасці ад тыпу пабудовы (новы праект або хрушчоўка) эксплуатацыйнае (рабочая) ціск павінен складаць ад 8 да 9,5 атмасфер, што роўна 0,8-0,96 Мпа або 8,1-9 , 81 кгс / гл2), Як таго патрабуе інструкцыя. На жаль, у некаторых дамах гэты паказчык моцна заніжаны і складае парадку 5-5,5 атмасфер, адпаведна 0,5-0,55 Мпа або 5,0-5,6 кгс / гл2.
поліпрапіленавыя трубы
Заўвага. Поліпрапіленавыя трубы звычайна запісваюцца пры дапамозе абрэвіятуры - руская ПП або ангельская PPR. А вось тое, які ціск трымае поліпрапіленавая труба і яе тэрмічныя ўласцівасці пазначаюцца абрэвіятурай PN з наступным пасля яе лікам.

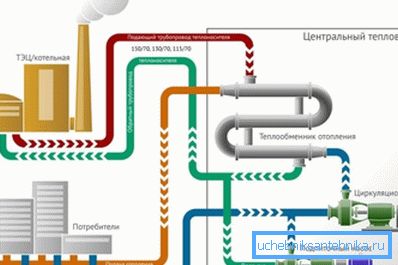

Калі гаворка зайшла аб тым, які ціск вытрымлівае поліпрапіленавая труба, значыць, размова ідзе пра контуры ацяплення, прычым, хутчэй за ўсё, ад цэнтральнай кацельні, так як пры аўтаномнай сістэме ціск на контуры.
Для аўтаномнага варыянту цалкам падыходзіць труба поліэтыленавая нізкага ціску - яе ўсталёўваюць для цёплай падлогі. Тым не менш, у маркіроўцы поліпрапілена PN10 b PN16 адсутнічае армавальны пласт і для контуру такія трубы не падыходзяць - тут звычайна ўжываецца PN20 і PN25.
Табліца залежнасці эксплуатацыйнага рэсурсу PPR ад ціску і тэмпературы
| t? C | Эксплуатацыйны рэсурс (гадоў) | тып PPR | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Дапушчальная нагрузка (кгс / гл3) | |||||
| 20 | 10 | 13,5 | 21,7 | 27,1 | 33,9 |
| 25 | 13,2 | 21,1 | 26,4 | 33,0 | |
| 50 | 12,9 | 20,7 | 25,9 | 32,3 | |
| 30 | 10 | 11,7 | 18,8 | 23,5 | 29,3 |
| 25 | 11,3 | 18,1 | 22,7 | 28,3 | |
| 50 | 11,1 | 17,7 | 22,1 | 27,7 | |
| 40 | 10 | 10,1 | 16,2 | 20,3 | 25,3 |
| 25 | 9,7 | 15,6 | 19,5 | 24,3 | |
| 50 | 9,2 | 14,7 | 18,4 | 23,0 | |
| 50 | 10 | 8,7 | 13,9 | 17,3 | 21,7 |
| 25 | 8,0 | 12,8 | 16,0 | 20,0 | |
| 50 | 7,3 | 11,7 | 14,7 | 16,3 | |
| 60 | 10 | 7,2 | 11,5 | 14,4 | 18,0 |
| 25 | 6,1 | 9,8 | 12,3 | 15,3 | |
| 50 | 5,5 | 8,7 | 10,9 | 13,7 | |
| 70 | 10 | 5,3 | 3,5 | 10,7 | 13,3 |
| 25 | 4,5 | 7,3 | 9,1 | 11,3 | |
| 30 | 4,4 | 7,0 | 9,8 | 11,0 | |
| 50 | 4,3 | 6,8 | 8,5 | 10,7 | |
| 80 | 55 | 4,3 | 6,9 | 8,7 | 10,8 |
| 10 | 3,9 | 6,3 | 7,9 | 9,8 | |
| 25 | 3,7 | 5,9 | 7,5 | 9,2 | |
| 95 | 1 | 3,9 | 6,7 | 7,6 | 8,5 |
| 5 | 2,8 | 4,4 | 5,4 | 6,1 |
Варта таксама сказаць, што залежнасць ціску ад дыяметра трубы не мяняе агульную карціну, бо ціск пры павелічэнні перасеку практычна не зменіцца, але вось аб'ём цепланосбіта павялічыцца, што пацягне дадатковыя выдаткі на награванне вады.
Як бачыце, для цэнтралізаванага ацяплення, калі меркаваць па параметрах ціску ў сістэме, падыдзе практычна любая PPR (яшчэ і запас застанецца), але тут варта ўлічваць тэмпературу цепланосбіта, так як гэтыя два параметру варта сумяшчаць.
RN10 здольная вытрымліваць пастаянную тэмпературу 20? C (кароткачасова 45? C), а RN16 ў пастаянным рэжыме трымае 35? C (кароткачасова 60? C), такім чынам, ні для ГВС, ні для ацяплення такі варыянт не падыходзіць.
Заўвага. Некаторыя чамусьці лічаць, што вялікі перасек трубы дазваляе лепш абаграваць памяшканне, але гэта небяспечная памылка. Па-першае, як ужо было згадана вышэй, давядзецца грэць большы аб'ём вады, па-другое, крыніцай абагрэву зьяўляецца ня контур, а радыятар і, па-трэцяе, ПП праводзіць цяпло вельмі дрэнна.
Такім чынам, на які ціск разлічаны поліпрапіленавыя трубы, мы можам паглядзець у табліцы уверсе, і давайце зноў вернемся да тэмпературных паказчыках. Спачатку разгледзім RN20 - такая труба лічыцца універсальнай (на гарачую і халодную ваду) і разлічана на пастаянную эксплуатацыю без наступстваў пры тэмпературы цепланосбіта да 80? C, а канвекцыйныя катлы для аўтаномнага ацяплення працуюць у рэжыме 60-80? C.
Не вельмі вялікія адрозненні ў гэтым плане і ў кандэнсацыйных катлоў - там нармальны працоўны рэжым 40-80? C, такім чынам, абодва рэжымы ідэальна падыходзяць для PPR RN20.
Але не для кожнага рэгіёну будзе дастаткова тэмпературы 80? C для радыятараў і контуру, такім чынам, прыйдзецца выкарыстоўваць RN25, якую можна ў пастаянным рэжыме эксплуатаваць пры 95? C. У такім рэжыме можа працаваць не толькі аўтаномны кацёл, але і цэнтральная кацельня, калі на тое ёсць неабходнасць, так што тут будзе больш выгадна выкарыстоўваць менавіта гэтую трубу.

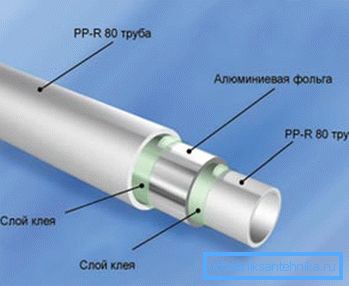

Поліпрапіленавая труба RN25 мае некаторыя асаблівасці, якія неабходна ўлічваць пры яе мантажы - гэта злёгку павялічаны вонкавы дыяметр і размяшчэнне арміруючай алюмініевай фальгі ня пасярэдзіне сценкі, а бліжэй да паверхні.

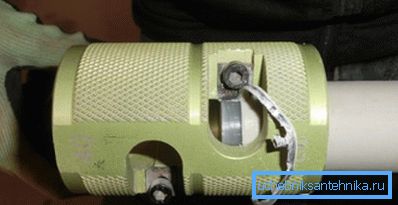

Калі павялічанае перасек не вельмі будзе замінаць і канец усё адно увойдзе ў гарачую асадку пры пайцы, то фальга будзе перашкодай, бо гэты пласт апынецца аголеным, што панізіць адгезію з фітынгам для злучэння трубы і, як следства, якасць стыку. Каб гэтага пазбегнуць вам трэба будзе сваімі рукамі ачысціць канец пры дапамозе шайвера, як гэта паказана на верхнім фота.
Рэкамендацыя. Пры пайцы поліпрапілена канец трубы дыяметрам 20 мм павінен заходзіць у фітынг на 14-17 мм, 25-міліметровая - на 15-19 мм. У тых выпадках, калі канец заходзіць глыбей, яго краю расплюшчвалі, тым самым паніжаючы праходнасць або нават ствараючы затор.
заключэнне
У заключэнне варта сказаць, які ціск вытрымлівае металлопластіковые труба - гэта 10кгс / гл2, такім чынам, яна цудоўна падыходзіць для сістэмы цёплай падлогі. Нягледзячы на тое, што афіцыйна для гэтай мэты выкарыстоўваюць поліэтылен, тым не менш, пераважная большасць сантэхнікаў спыняюць свой выбар менавіта на металапласт дыяметрам 16 мм.
