Калектар для ацяплення: прызначэнне, перавагі і мантаж

Ацяпляльны калектар - галоўны вузел прамянёвай сістэмы ацяплення, якая з'яўляецца адным з найбольш прагрэсіўных і эфектыўных рашэнняў на сённяшні дзень. Мы раскажам пра найважнейшыя канструкцыйных асаблівасцях калектара для ацяплення, разгледзім разнавіднасці грабянцоў і дамо шэраг саветаў, якія дапамогуць усталяваць калектар для ацяплення сваімі рукамі.

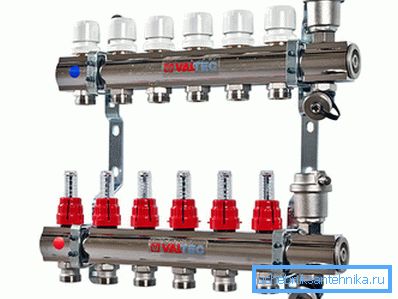

Калектар для сістэмы ацяплення прыватнага дома.

Калектарнай-прамянёвая сістэма ацяплення

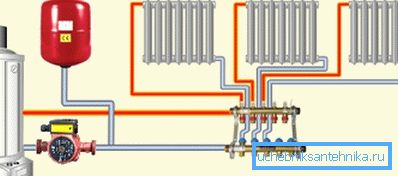

Калектар ў сістэме ацяплення прамянёвага тыпу.

Разглядаць калектар ацяплення варта сумесна з разглядам прамянёвай схемы разводкі цепланосбіта, так будзе прасцей зразумець яго асноўныя функцыі і годнасці.

Як вядома, існуе тры асноўных выгляду разводкі труб:

  1. однотрубная схема. Тут радыятары ўключаны паслядоўна, то ёсць цепланосбіт падаецца да першага прыбору, затым праходзіць праз батарэю і паступае да наступнага, паступова праходзячы ўвесь гэты шлях і вяртаючыся да катла. Відавочна, што пасля кожнага радыятара вада астывае, і прагрэў батарэй адбываецца нераўнамерна;
  2. двухтрубная схема. Дадзенае рашэнне прадугледжвае падачу вады па адной трубе, а адвод - па другой, то ёсць контур складаецца з двух магістраляў, паміж якімі паралельна ўключаны радыятары. Такая схема дазваляе выграваць прыборы больш раўнамерна;
  3. прамянёвая схема. Цепланосбіт падаецца ў размеркавальны вузел (калектар сістэмы ацяплення), адкуль паступае да кожнага радыятару па асобнай трубе, а затым па зваротным трубах вяртаецца назад, збіраецца грабянцом і паступае ў кацёл. Такім чынам можна дамагчыся максімальна раўнамернага размеркавання цяпла ў памяшканні.

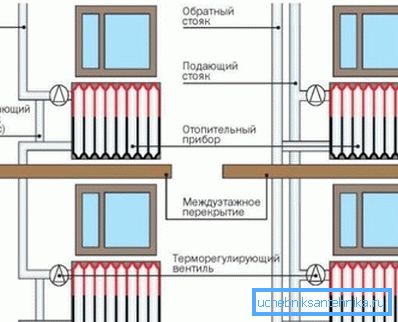

Однотрубная і двухтрубная схемы разводкі.

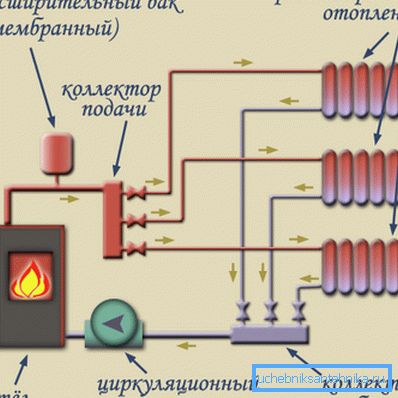

Прамянёвая схема разводкі.

Звярніце ўвагу! Як бачым, у прамянёвай схеме прысутнічае мноства контураў, па адным на кожную батарэю. Таму для нармальнай працы сістэмы неабходны цыркуляцыйны помпа, які зможа забяспечыць неабходныя параметры ціску і хуткасці цыркуляцыі цепланосбіта.

Прамянёвая схема дазваляе максімальна раўнамерна выграваць кожны асобны радыятар, больш за тое, яна дае магчымасць рэгуляваць інтэнсіўнасць падачы цяпла ў кожную батарэю.

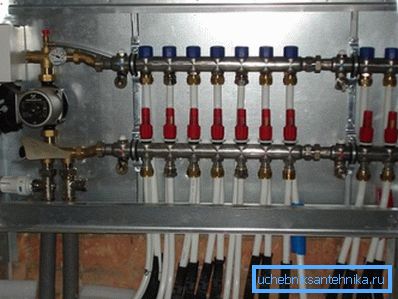

Шафа калектара для радыятарнага ацяплення з якая падае і зваротнай грабянцамі.

Таксама ў такой схеме можна адлучыць любы прыбор без зменаў працы ўсёй сістэмы, а ў шматпавярховых дамах можна адключаць цэлыя паверхі без перабояў падачы цепланосбіта ў астатнія секцыі будынка.

Для рэалізацыі гэтых пераваг выкарыстоўваюць калектары ацяплення, якія ўваходзяць у размеркавальны вузел у выглядзе пары прыбораў - якая падае і зваротнай грабянцы. Абвязка калектара ацяплення запорной арматурай, паветранымі і зліўнымі кранамі, расходомер і термостатическими галоўкамі дазваляе ажыццявіць аўтаматычнае рэгуляванне тэмпературных рэжымаў на кожным асобным ацяпляльным прыборы.

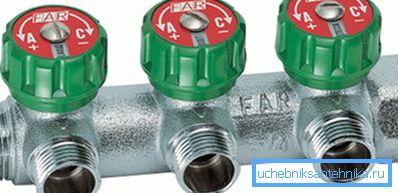

Выкарыстанне расходомера дазваляе ажыццяўляць рэгуляванне падачы.

Звярніце ўвагу! Найбольш часта такую ​​разводку выкарыстоўваюць пры будынку сістэм ацяплення прыватных дамоў і катэджаў, аднак можна прымяніць гэтую схему і ва ўмовах кватэры з цэнтралізаванай падачай цепланосбіта. Пры гэтым варта памятаць, што трубы лепш за ўсё праводзіць пад падлогай.

Яшчэ адна перавага прамянёвай разводкі - гэта магчымасць схаваць трубаправод пад ліштвой або ў тоўшчы падлогі. Часта менавіта гэтая асаблівасць ўплывае на выбар схемы разводкі.

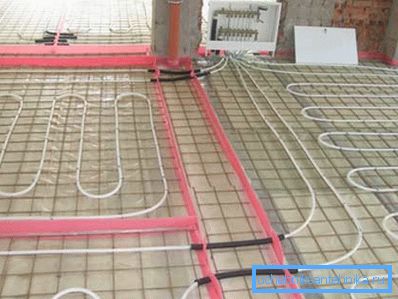

У сістэме «цёплая падлога» абавязкова выкарыстоўваецца калектар для сістэм ацяплення полу.

Таксама нельга не згадаць такую ​​сістэму, як «цёплая падлога». Тут контуры не падлучаныя да радыятараў, а выкладзеныя асаблівым чынам у сцяжку падлогі з мэтай яе прагрэву.

Адзіны істотны недахоп дадзенага рашэння - гэта высокі кошт матэрыялаў і работ.

ацяпляльная грабянец

канструкцыя

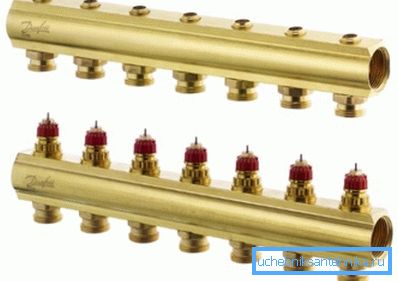

Калектар на ацяпленне складаецца з двух грабянцоў.

Грабёнка ўяўляе сабой цалевую або трехчетвертную трубу, адтуліны на канцах якой забяспечаныя разьбой. У адзін канец падключаюць магістраль падачы або адводу вады, а другі закрываюць заглушкай, паветраадводнік і / або кранам для зліву цепланосбіта з сістэмы.

З часам вы зможаце зняць заглушку або краны і дадаць да грабянца новыя звёны для пашырэння сістэмы ацяплення або падключэння «цёплай падлогі».

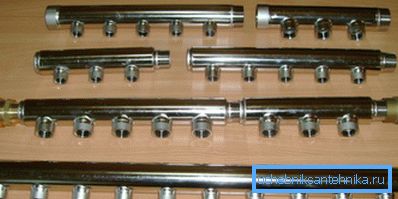

Грабянец можна нарасціць новымі звёнамі або заглушыць.

Акрамя таго, труба абсталявана адводамі для далучэння труб ацяпляльнай разводкі і гнёздамі для мантажу рэгулюе арматуры. Як правіла, якая падае частка абсталёўваецца расходомерными клапанамі, якія рэгулююць падачу, а зваротная частка - термоголовками, якія вымяраюць тэмпературу зваротнай вады і, у выпадку неабходнасці, прыадчыняюць або закрываюць расходомера.

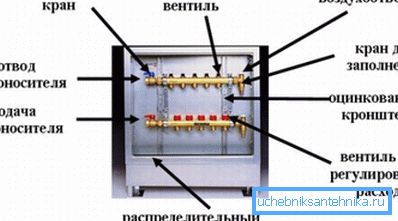

Арматура для абвязкі грабянцоў.

Звярніце ўвагу! Магчымая схема абвязкі простымі рэгулявальнымі кранамі: у гэтым выпадку кіраванне ажыццяўляецца ўручную. Краны ставяць абавязкова, яны патрэбныя для адключэння прыбораў ад сеткі ў мэтах рамонту або замены няспраўных дэталяў.

Просты размеркавальны калектар.

У выпадку просты абвязкі кранамі гнязда для мантажу арматуры не патрабуюцца, таму грабянец можа мець больш простую канструкцыю. Разнавіднасці канструкцый мы разгледзім у наступным раздзеле.

разнавіднасці

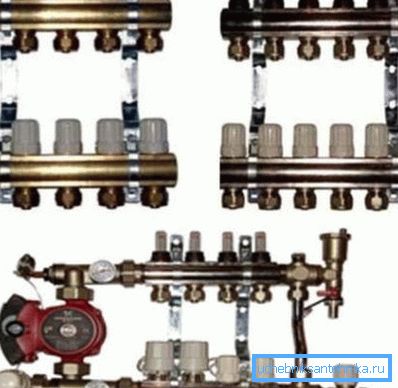

Калектары для ацяплення могуць адрознівацца камплектацыяй, матэрыяламі і канструкцыяй грабянцы.

Існуюць розныя мадэлі размеркавальнікаў, якія адрозніваюцца камплектацыяй абвязкі, матэрыяламі, вытворцамі і канструкцыяй. Таксама могуць быць адрозненні ў залежнасці ад прызначэння прылад.

Найбольш эфектыўныя і надзейныя фірмовыя мадэлі, якія аснашчаны усімі неабходнымі прыборамі і арматурай.

У склад такіх вырабаў могуць уваходзіць:

  • Якая падае і зваротная грабянцы. Як правіла, выраблены з высакаякаснай латуні або нержавеючай сталі;
  • Цыркуляцыйны помпа;
  • Расходомера на які падае размеркавальніку;
  • Термостатические галоўкі на які збірае вузле;
  • Паветраны клапан або кран Маеўскага для згону паветра з сістэмы;
  • Кран для зліву цепланосбіта;
  • Манометр для кантролю ціску;
  • Кранштэйны ці іншая крапежная арматура;
  • Адводы для далучэння труб разводкі.

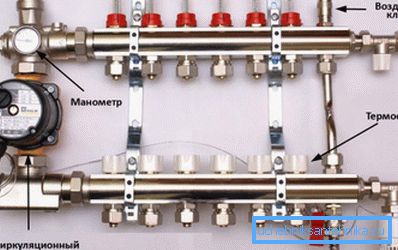

На фота намаляваны фірмовы калектар для радыятарнага ацяплення.

Звярніце ўвагу! Фірмовыя мадэлі сабраны і ўкамплектаваны з улікам усіх асаблівасцяў абсталявання і канструкцыі грабянцы. Як правіла, дэталі такой сістэмы спраектаваны адзін пад аднаго і найбольш эфектыўна працуюць менавіта ў такой ўзаемнай канфігурацыі.

Кошт якасных зборак ад вядучых кампаній можа дасягаць 20 - 30 тысяч рублёў. Калі для вас гэта занадта дорага, вы можаце скарыстацца больш простымі і таннымі прыладамі.

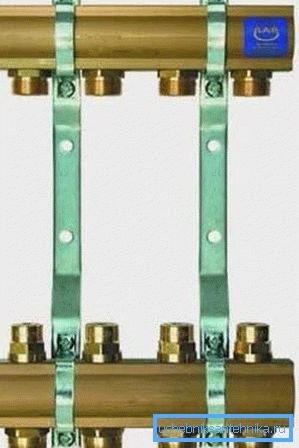

Больш танная разнавіднасць размеркавальніка.

Менш складаная разнавіднасць - гэта цалевая латуневая труба з полудюймовых высновамі для разводкі. Якая падае частка абсталявана толькі выхадамі, а на адваротным грабянца маюцца гнязда для ўстаноўкі тэрмастатаў або расходомера. Падбор і ўстаноўку арматуры прыйдзецца вырабляць самастойна.

Аднак і гэта далёка не самы просты варыянт, існуюць яшчэ і кітайскія вырабы:

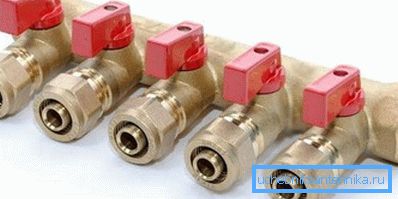

Адліваная мадэль з кранамі.

Яшчэ танней абыйдзецца адліваная мадэль з рэгулявальнымі вентылямі кітайскай вытворчасці. Тут магчымыя праблемы, звязаныя з псаваннем ўшчыльняльнікаў і працёкамі ў раёне вентыльнага вузла. Замена ўшчыльняльнікаў часта абцяжараная або немагчымая з-за адліванага выканання вырабаў.

Таксама можна знайсці пластыкавыя мадэлі размеркавальнікаў. Яны адрозніваюцца таннасцю і досыць нядрэнным якасцю, аднак іх надзейнасць выклікае сумневы. Бо дакладнай статыстыкі і вопыту эксплуатацыі пакуль няма, казаць пра даўгавечнасці не даводзіцца - пакажа час.

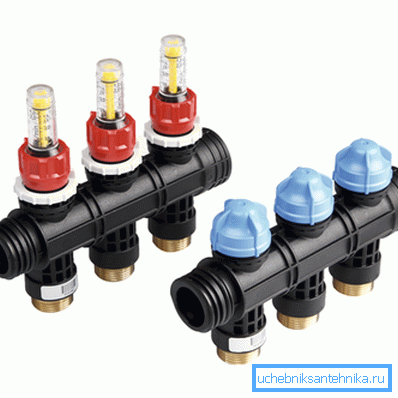

Пластыкавыя вырабы для разводкі коллекторного ацяплення.

Нарэшце, вы можаце сабраць размеркавальны вузел з поліпрапілена шляхам урэзкі траякоў ў цалевую армаваную трубу. Гэта найбольш танны і просты спосаб, аднак яго надзейнасць імкнуцца ў бок адмоўных значэнняў, што дазваляе назваць такое рашэнне часовым.

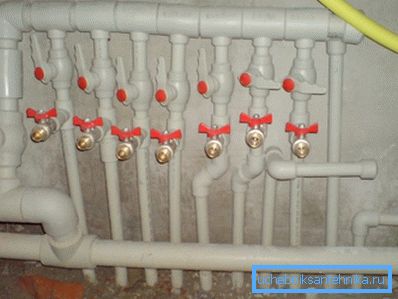

Поліпрапіленавы размеркавальнік - найбольш танны і ненадзейны варыянт.

Звярніце ўвагу! У выпадку абмежаванага бюджэту не варта эканоміць на ацяпленні, лепш зрэзаць выдаткі на аздабленне або інтэр'ерныя вынаходствы, бо аварыя з уцечкай кіпеню абыдзецца нашмат даражэй, прычым аздабленне пацерпіць у першую чаргу.

мантаж

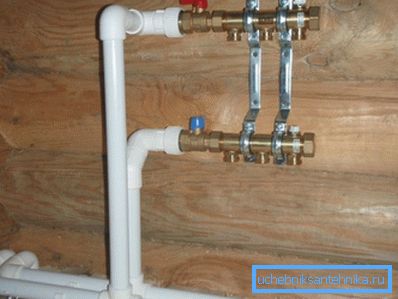

Разгледзім парадак мантажных работ.

Мантаж калектара ацяплення пачынаюць з ўстаноўкі грабянцоў на кранштэйн. Затым выкручваюць заглушкі і ўсталёўваюць паветраадводнік і зліўны кран.

Потым здымаюць каўпачкі з гнёздаў і мантуюць расходомера на падачу, а на обратку ставяць тэрмарэгулятары. Калі помпа не ўстаноўлены першапачаткова, вырабляюць яго інсталяцыю.

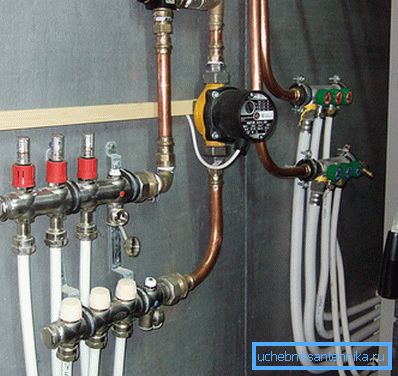

Помпа звычайна ставяць на адваротны магістраль.

Пасля гэтага кранштэйны мацуюць на сцяну або ў размеркавальны шафу. Калі камплект сабраны і ўсталяваны, падлучаюць трубы радыятарнага разводкі або контуры цёплай падлогі. У канцы падключаюць магістральныя трубы і вырабляюць апрасоўку сістэмы з дапамогай адмысловай помпы.

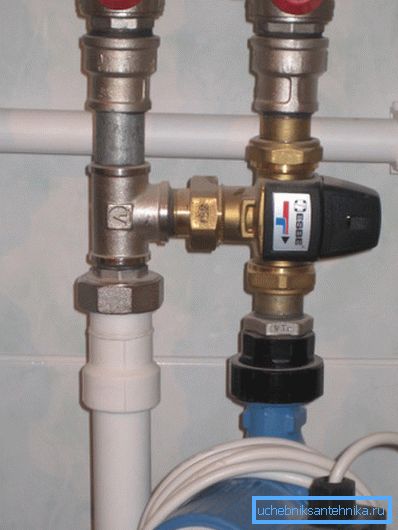

Для паніжэння тэмпературы вады ў цёплым падлозе выкарыстоўваюць змяшальным вузел.

Звярніце ўвагу! Дадзеная інструкцыя не з'яўляецца канчатковай і можа відазмяняцца ў залежнасці ад выкарыстоўванага абсталявання і камплектацыі сістэмы.

выснову

Калектарнай ацяпленне з'яўляецца найбольш прагрэсіўнай схемай вадзянога абагрэву памяшканняў. Для яе рэалізацыі выкарыстоўваюць розныя мадэлі размеркавальнікаў, найбольш эфектыўнымі з якіх лічацца фірменныя еўрапейскія вырабы з поўнай камплектацыяй. Відэа дапаможа вам лепш разабрацца ў гэтай тэме. Карысныя артыкулы пра дызайн, як зручна і прыгожа ўладкаваць свой дом.
