Каналізацыйныя трубы і фітынгі: выбар і ўжыванне

10-09-2018
Трубы

Правільна падабраныя і карэктна устаноўленыя каналізацыйныя трубы і фітынгі - гэта неад'емная частка любой сістэмы адвядзення сцёкавых вод. У гэтым артыкуле мы разгледзім асноўныя разнавіднасці труб і фітынгаў, якія выкарыстоўваюцца пры ўладкаванні індывідуальных будаўнічых аб'ектаў жыллёвага прызначэння. Таксама мы раскажам пра адметныя перавагах і недахопах мадыфікацый, прадстаўленых на рынку.

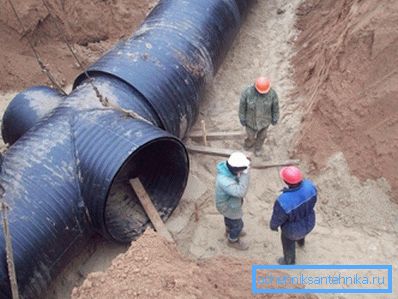

Будаўніцтва магістральнай каналізацыі

асноўныя разнавіднасці

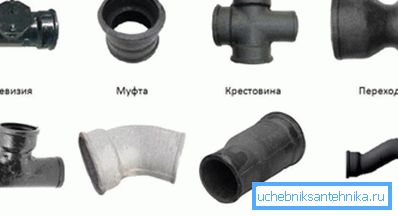

Асноўныя разнавіднасці злучальных элементаў у чыгунных сістэмах

Сучасныя трубы і фітынгі для каналізацыі, у адпаведнасці з прымененай пры іх вырабе матэрыяламі, падпадзяляюцца на наступныя тыпы:

  • металічныя (чыгунныя і сталёвыя мадыфікацыі);
  • палімерныя;
  • бетонныя і асбестацэментныя;
  • керамічныя.

З падрабязным апісаннем усіх гэтых разнавіднасцяў вы зможаце азнаёміцца ​​ў адпаведных артыкулах, прадстаўленых на нашым партале. Так як мы вырашылі разгледзець асаблівасці прылады бытавых каналізацыйных сістэм, спынімся на апісанні найбольш запатрабаваных сёння палімерных труб і фітынгаў.

Прычыны для выбару палімерных сістэм

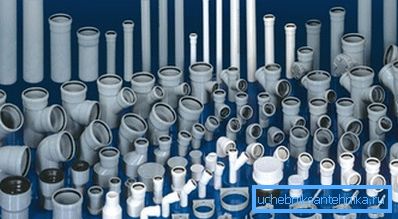

Асартымент злучальных элементаў, вырабленых на аснове ПВХ

Каналізацыя, незалежна ад мадыфікацыі, гэта сістэма, з дапамогай якой ажыццяўляецца транспарціроўка агрэсіўных асяроддзяў з актыўна працякалымі хімічнымі працэсамі. Зразумела, уздзеянне агрэсіўных асяроддзяў негатыўна адбіваецца на стане чыгуну або іншых чорных металаў.

Такім чынам, заявы вытворцаў чыгунных фітынгаў і труб, у якіх гаворыцца аб гарантаванай стогадовым рэсурсе, не адпавядаюць рэчаіснасці.

Важна: Металічныя сістэмы руйнуюцца на парадак раней, набываючы ўнутраныя рэльефнасці, у якіх назапашваюцца розныя адклады, якія спрыяюць адукацыі засора.

У той жа час памеры каналізацыйных труб і фітынгаў, вырабленых з керамікі або бетону, не пасуюць для зборкі бытавых сістэм прызначаных для абслугоўвання загараднага дома.

Такім чынам, застаюцца палімерныя вырабы, якія ўстойлівыя да ўздзеяння агрэсіўных асяроддзяў і прадстаўлены шырокім асартыментам тыпаразмераў і канфігурацый. Менавіта таму, разгледзім падрабязней, што сабой уяўляюць трубы і фітынгі для пластыкавых труб каналізацыі.

Перавагі выкарыстання палімерных кампанентаў

Сярод вартасцяў выкарыстання палімерных труб і фітынгаў адзначым наступнае:

  • даступны кошт у параўнанні з коштам металічных аналагаў;
  • малы вага і, як следства, прастата выканання мантажных работ;
  • працяглы эксплуатацыйны рэсурс звыш 50 гадоў без утварэння засоров;
  • абсалютная ўстойлівасць да каразійнай працэсу;
  • ідэальна гладкая ўнутраная паверхню і, як следства, нулявая ступень аблогі забруджванняў;
  • абсалютная ўстойлівасць да агрэсіўных асяроддзяў;
  • нязначнае адукацыю кандэнсату ў параўнанні з металічнымі аналагамі, дзе кандэнсату на парадак больш.

Разнавіднасці палімерных труб і фітынгаў

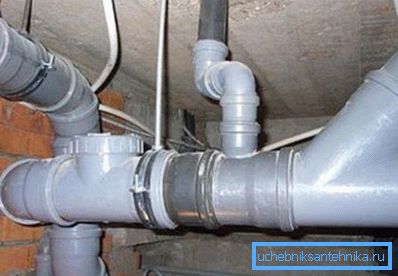

На фота - гатовая каналізацыйная сістэма ў падвальным памяшканні

У адпаведнасці з выкарыстаных вытворчым матэрыялам, палімерныя вырабы, якія выкарыстоўваюцца для будаўніцтва бытавых ўнутраных і знешніх каналізацыйных сістэм, бываюць трох тыпаў:

  • поліэтыленавыя (ПЭ) мадыфікацыі;
  • поліпрапіленавыя (ПП) мадыфікацыі;
  • поливинилхлоридные (ПВХ) мадыфікацыі.

У адпаведнасці з метадам зборкі адрозніваюцца наступныя тыпы злучэння:

  • раструбное злучэнне;
  • злучэнне зварнога тыпу;
  • злучэнне з дапамогай надвижных муфт.

У адпаведнасці з месцам правядзення мантажных работ трубы і фітынгі падпадзяляюцца на:

  • мадыфікацыі, прызначаныя для ўнутранай пракладкі;
  • мадыфікацыі, прызначаныя для вонкавай пракладкі.

Сучасныя палімерныя трубы і фітынгі могуць быць ужытыя пры пабудове наступных тыпаў каналізацыйных сістэм:

  • Сістэмы, прызначаныя для адвядзення бесперапынна паступаюць сцёкавых вод з сярэдняй тэмпературай звыш + 80? С;
  • Сістэмы, прызначаныя для адвядзення перыядычна паступаюць сцёкавых вод з сярэдняй тэмпературай звыш + 95? С.
  • Сістэмы, прызначаныя для адвядзення хімічна актыўных сцёкавых вод з узроўнем pH да 2-12.

Разнавіднасці каналізацыйных ПВХ фітынгаў

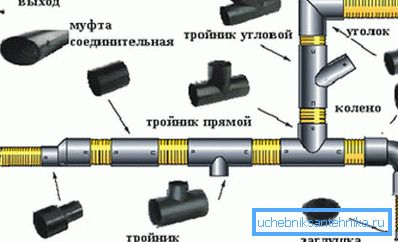

Схема размяшчэння фітынгаў

Абсталяваныя гумовымі кольцамі фітынгі для каналізацыйных труб ПВХ падпадзяляюцца на наступныя катэгорыі:

  • муфты - выкарыстоўваюцца для злучэння ў прамой ўчастак двух труб;
  • рэдукцыя - ўяўляе сабой перахаднік, з дапамогай, якога можна аб'яднаць трубы з розным дыяметрам папярочнага перасеку;
  • трайнік (45, 67, 90 градусаў) - ужываецца для адвядзення труб ад магістралі пад адпаведным вуглом;
  • рэвізія - ўжываецца для прафілактычнага правядзення ачысткі трубаправода, а таму усталёўваецца на участках з падвышанай верагоднасцю ўзнікнення засора;
  • заглушка - выкарыстоўваецца для забеспячэння герметычнасці канчатковай кропкі трубаправода;
  • крыжавіны на 45 і 90 градусаў ўяўляюць сабой адно-або двухплоскостную канструкцыі, з дапамогай якіх збіраюцца складаныя злучальныя вузлы;
  • адводы - выкарыстоўваюцца пры выкананні паваротаў трубаправода;
  • зваротныя клапаны - гэта разнавіднасць фітынга, якая перашкаджае зваротнаму руху сцёкавых вод па трубаправодзе.

Мантаж канструкцыйных элементаў у адзіную сістэму

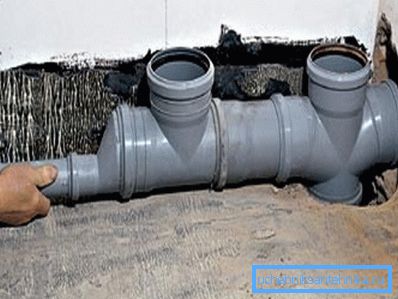

Прыклад выканання мантажных работ сваімі рукамі

Пасля таго як мы вызначыліся з асаблівасцямі разнавіднасцяў каналізацыйных труб і фітынгаў, прадстаўленых на рынку, разгледзім тое, якая інструкцыя правядзення мантажных работ.

Злучэнне раструбного тыпу на ПВХ вырабах не адрозніваецца асаблівай складанасцю, і выканаюцца наступным чынам:

  • Правяраем наяўнасць ўшчыльняльніка ў раструбе і пераконваемся ў тым, што пярсцёнак не перекручены;
  • Вузкі канец вырабы устаўляемы ў раструб і, перыядычна пракручваючы, прасоўваем ўглыб;
  • Дайшоўшы да ўпора, адводзім выраб на 2-5 мм назад і ствараем такім чынам кампенсацыйны зазор на выпадак терморасширений.

Савет: Каб мантаж праводзіўся больш эфектыўна, трубу можна вышмараваць мыльным растворам.

Зварное злучэнне, як правіла, праводзіцца на участках каналізацыі з вонкавым размяшчэннем. Для выканання мантажу ў гэтым выпадку неабходна адмысловае зварачнае абсталяванне.

Прыступаючы да ўсталёўкі фітынга, трэба памятаць пра тое, што зварное злучэнне, у адрозненне ад раструбного, жорсткае. Таму, адразу ж трэба правільна вызначыцца з становішчам усталёўваных элементаў.

выснову

Цяпер вы маеце агульнае ўяўленне пра тое, якія разнавіднасці труб і фітынгаў можна ўжыць пры прыладзе бытавой каналізацыі, і пра тое якая інструкцыя іх мантажу.

Засталіся пытанні, якія патрабуюць тлумачэнняў? У такім выпадку, больш карыснай інфармацыі можна знайсці, паглядзеўшы відэа ў гэтым артыкуле.
