Каркас хаты з профільнай трубы

Профільныя трубы з'яўляюцца трывалым матэрыялам, прыдатным для стварэння каркаса дома. Гэты матэрыял пры наяўнасці неабходных інструментаў можна гнуць, рэзаць і ўсталёўваць самастойна. Каркас хаты з профільнай трубы лёгка мантуецца нават пры адсутнасці прафесійных навыкаў будаўніцтва.

падрыхтоўчыя працы

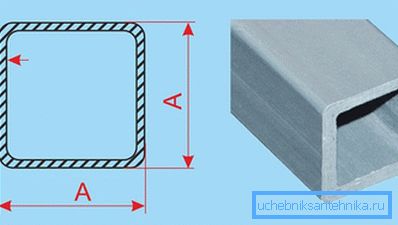

Вызначэнне таўшчыні профільнай трубы

Спраектаваўшы дом з каркасам з профільных труб, неабходна з дапамогай аднаго з шматлікіх будаўнічых калькулятараў падабраць перасек труб і іх колькасць. Неабходна ўлічваць усе канструктыўныя элементы, якія будуць прымяняцца пры мантажы каркаса знешніх сцен, перагародак паміж пакоямі, перакрыццяў і даху, а таксама бэлек падлогі і ніжняй абвязкі. Мацаванне будаўнічых элементаў павінна выконвацца з ужываннем зварачнага апарата.

Савет! Пры правядзенні зварачных работ трэба памятаць, што няякаснае іх правядзенне можа негатыўна паўплываць на трываласць, надзейнасць і цэласнасць самага дома. Акрамя таго, пры дапамозе ўзроўня неабходна ажыццяўляць пастаянны кантроль над вертыкальнасцю і гарызантальнасцю мантаваных канструктыўных элементаў.

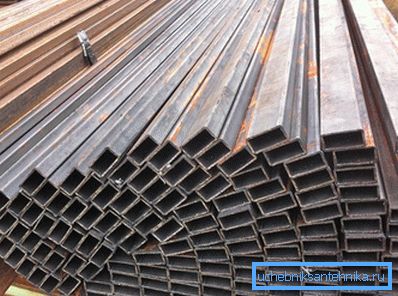

труба

Металічная канструкцыя, выкананая з профільнай трубы, параўнальна лёгкая, таму падмурак пад дом можа быць блокавым або палевым. Пасля таго як падмурак цалкам набярэ трываласць, можна будзе прыступаць да ўзвядзення каркаса дома.

Працэс ўзвядзення каркаса дома з профільнай трубы

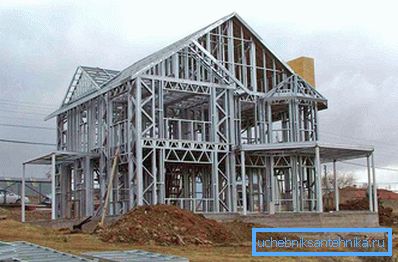

Працэс ўзвядзення каркаса

Каркас асноўнай канструкцыі з профільных труб мантуецца ў некалькі этапаў:

  1. Вырабляецца абвязка у ніжняй частцы, якая злучаецца са палевым падмуркам з дапамогай зваркі.
  2. Фіксацыя стоек на кутах вырабляецца з дапамогай той жа зваркі. Стойкі прыварваюцца да элементаў ніжняй абвязкі.
  3. Замацаванне стоек у вертыкальным кірунку па контуры знешніх сцен ажыццяўляецца з крокам, адпаведным памерах матэрыялу, які будзе ўжывацца для ашалёўкі сцен. Адлегласць можа быць на некалькі сантыметраў менш разліковага.
  4. Прылада верхняй абвязкі ажыццяўляецца з дапамогай змацавання стоек адзін з адным зварачным метадам.
  5. Ўзмацненне зварачнай канструкцыі з профільнай трубы вырабляецца з дапамогай абвязкі распорочными трубамі. Гэты крок дазволіць павялічыць надзейнасць канструкцыі.

Савет! Апорныя элементы, якія будуць падвяргацца значным нагрузак, напрыклад, вертыкальныя стойкі або фрагменты ніжняй абвязкі, рэкамендуецца вырабляць з трубавых вырабаў таўшчынёй 0,8 гл і перасекам 10,0? 10,0 см. Перасек распорочных складнікаў можа быць 6,0? 6, 0 см.

Далей у працэсе зборкі будзе ажыццяўляцца кладка лаг з тых жа вырабаў, якія ў недалёкай перспектыве стануць падасновай чарнавой падлогі. Лагі фіксуюцца з дапамогай зварачнага апарата. Яны прыварваюцца да элементаў ніжняга яруса. Каб паверхня падлогі не вібравала пры хадзе, крок паміж лагамі павінен быць прыблізна 0,5 м.

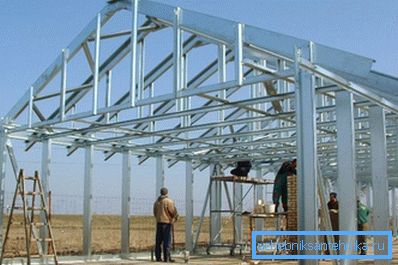

мантаж каркаса

Затым уладкоўваецца каркас перакрыцця дома з профільнай трубы сваімі рукамі паміж паверхамі. У склад гэтай каркаснай канструкцыі ўваходзяць прымацаваныя да сцен бартавыя бэлькі, якія перакрываюць профільныя трубы, да якіх знізу будзе прыладжваюцца лачанне. Да лачання будзе мацавацца потолочная абшыўка.

Савет! Адлегласць паміж бэлькамі перакрыцця павінна быць такім, каб надзейна вытрымліваць нагрузку, якая ўзнікае ў выніку пераразмеркавання вагі вышерасположенных прадметаў побыту і людзей. Аптымальным будзе крок у 0,5 м.

Далей мантаж вядзецца ў наступнай паслядоўнасці:

  1. Трубныя профільныя элементы з дапамогай зварачнага апарата фіксуюцца да верхняй абвязкі канструкцыі паралельна вонкавым сценам збудаванні.
  2. У далейшым чаргу даходзіць да мантажу сістэмы крокваў. Дах можна рабіць спачатку асобна ад канструкцыі каркаса ці ж адразу нарошчваць верхнюю частку дома. Калі дах задумана майстраваць з лёгкіх дахавых матэрыялаў, больш практычным і хутчэй будзе зварыць ўнізе канструкцыю перакрыцця з ферм, і, падняўшы яе наверх збудаванні, змацаваць з пабудовай ўсё той жа зваркай.
  3. Калі ж дах будзе вырабляцца з звычайнага шыферу, металадахоўкі або іншых больш цяжкіх матэрыялаў, то канструкцыю крокваў трэба будзе вырабляць з трубавых элементаў значнага перасеку. Гэта значыць, што падняць такую ​​цяжкую дах будзе вельмі няпроста. Выснова - працы па прыладзе такога даху трэба выконваць на вышыні.
  4. Мауэрлат, які з'яўляецца асновай даху, робіцца з швелера таксама значнага перасеку, таму што да яго будзе прыварваюць апорная канструкцыя даху. Профільныя трубы выкарыстоўваюцца і для астатніх элементаў даху - канькоў, прагонаў, крокваў і іншых дэталяў.

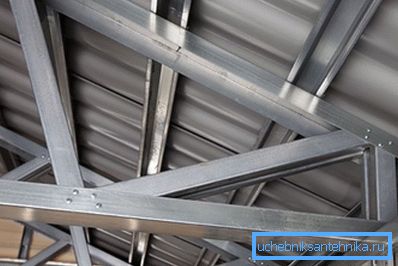

канструкцыя даху

Савет! Дома, асновай якіх з'яўляецца каркасная канструкцыя з профільных труб, маюць мноства масткоў холаду. Таму асаблівую ўвагу трэба надаць грунтоўнаму ўцяпленні хаты. У дадатак да цеплаізаляцыі стойкі каркаса можна апрацаваць пеноизолом.

Дом, пабудаваны на аснове канструкцыі з профільных труб, з'яўляецца арыгінальным збудаваннем, які будуецца не так часта.
