Кацельня труба як ключавы элемент абсталявання цеплавых

Унутраныя і дымавыя трубы для кацельняў ўяўляюць сабой досыць спецыфічныя канструкцыі. Характэрнай асаблівасцю большасці з іх з'яўляецца адсутнасць зварнога шва, што забяспечвае істотнае павышэнне стойкасці да унутраным дэфармацыям.

Ніжэй мы апішам найбольш распаўсюджаныя асаблівасці такіх труб, а таксама прывядзем рэкамендацыі па іх ужыванню ва ўладкаванні кацельняў.

Агляд прадукцыі

асноўныя віды

Кацельнямі трубамі на сённяшні дзень называюць дзве разнавіднасці трубавай прадукцыі:

1. Матэрыялы, якія выкарыстоўваюцца для мантажу ўнутраных трубаправодаў паравых установак.
2. Вырабы, прызначаныя для ўладкавання сістэм дымоотведения.

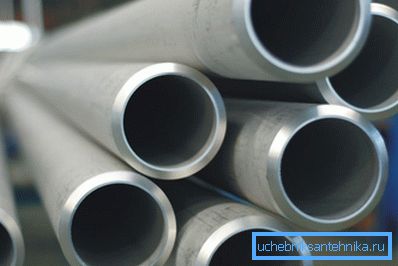

Пры гэтым па-за залежнасці ад прызначэння, часцей такія дэталі вырабляюцца па бясшвоўнай тэхналогіі. Дзякуючы гэтаму ўнутраная структура матэрыялу сценак захоўвае аднастайнасць, у ёй адсутнічаюць зоны ўнутранага напружання, што дазваляе трубе вытрымліваць моцны нагрэў і значнае ціск.

Па метадзе вытворчасці вылучаюць наступныя тыпы:

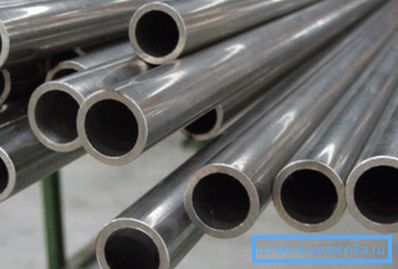

• цягнутыя вырабы. Для іх вырабу бярэцца нарыхтоўка з трывалай сталі, якая падвяргаецца апрацоўцы на спецыяльным станку. Пры гэтым за адзін праход плошчу перасеку можа быць паменшаная на 80-90%, што дазваляе вырабляць трубы з мінімальнымі працавыдаткамі. На заключным этапе ажыццяўляецца выраўноўванне тарцоў і канчатковая каліброўка.

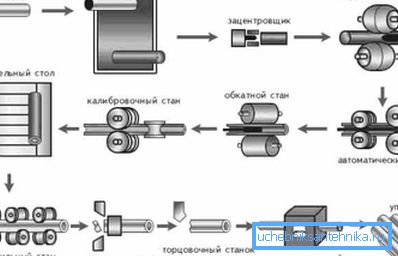

• гарачакачаныя. Робяцца з суцэльных цыліндрычных нарыхтовак шляхам прашыўкі на спецыяльных прэсах. У выніку атрымліваецца полая гільза, якая затым апрацоўваецца на пракатным табары да таго часу, пакуль ўнутраны дыяметр і таўшчыня сценак не будуць прыведзеныя да праектных значэнняў.

Звярніце ўвагу! Існуюць абмежаванні па памеры гарачакачаных вырабаў: вонкавы дыяметр не менш за 20 мм, таўшчыня сценкі - 2,5 мм і больш. Зрэшты, для абсталявання кацельняў часцей за ўсё выкарыстоўваюцца больш масіўныя дэталі.

Калі браць пад увагу прызначэнне, то трубавую прадукцыю дадзенай групы можна ўмоўна падзяліць на:

• Кацельню нізкага ціску - таўстасценныя трубы, атрыманыя шляхам халоднай ці гарачай дэфармацыі і выкарыстоўваюцца пры нізкіх цісках і тэмпературах.

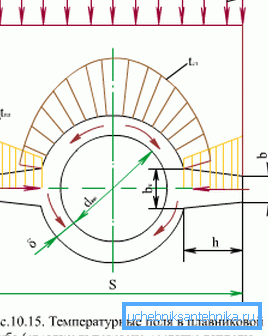

• Плаўніковыя - гарачакачаныя або холоднотянутые дэталі з бакавымі ўзмацняюць рэбрамі, арыентаваныя на працу ва ўмовах павышанага ціску. Трэба адзначыць, што да такіх вырабах вылучаюцца куды больш сур'ёзныя патрабаванні па трываласці, адпаведна, і цана ў іх будзе значна вышэй.

Нарматыўныя дакументы і намэнклятура

Унутраныя трубаправоды, цеплавыя агрэгаты і нават дымавая труба кацельні ўяўляюць сабой канструкцыі, якія адчуваюць вельмі сур'ёзныя эксплуатацыйныя нагрузкі. Вось чаму вытворчасць дэталяў для іх мантажу можа ажыццяўляцца толькі ў строгай адпаведнасці з нарматывамі (чытайце таксама артыкул Винипластовая труба - асаблівасці і вобласць прымянення).

У якасці такіх дакументаў выступаюць тэхнічныя ўмовы:

• ТУ 14-3-190-2004 - сталёвыя бясшвовыя канструкцыі для цеплавых установак і іх трубаправодаў.
• ТУ 14-3-460-2009 - актуалізаваны варыянт папярэдняга дакумента.

Звярніце ўвагу! Акрамя паказаных вышэй нарматываў у прафесійнай літаратуры могуць згадвацца кацельні трубы ТУ 14 3Р 55 2001. Іх прымяненне пры мантажы паравога абсталявання і трубаправодаў таксама з'яўляецца дапушчальным, паколькі дадзеныя вырабы вытрымліваюць ціск да 95-98 Мпа і тэмпературу да 500⁰С.

Інструкцыя жорстка рэгламентуе памеры дэталяў і дапушчальныя адхіленні. Ніжэй мы прыводзім табліцу, у якой пазначаны асноўныя параметры, па якіх вызначаецца адпаведнасць труб стандартам:

Звярніце ўвагу! Звычайна пастаўка ажыццяўляецца па вонкавай дыяметры вырабы. У шэрагу выпадкаў магчымы выраб дэталяў па ўнутраным дыяметры (пры ўмове папярэдняга ўзгаднення).

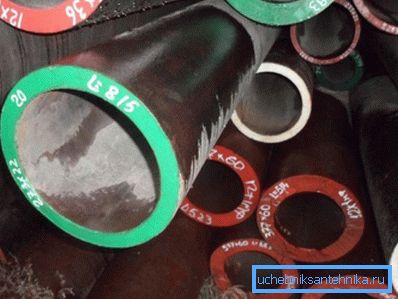

Досыць распаўсюджанай з'яўляецца таксама каляровая маркіроўка дэталяў у залежнасці ад выкарыстоўванай маркі сталі.

На тарцы труб наносіцца фарба адпаведнага адцення:

• Зялёны - 20.
• Блакітны -20ПВ.
• Чырвоны -12х1мф.
• Белы - 15Х1М1Ф.
• Сіні - 12Х2МФСР
• Жоўты - 15ХМ і г.д.

Вывучэнне гэтай маркіроўкі палягчае падбор элементаў пры мантажы сістэмы.

Выкарыстанне дымавых труб

канструктыўныя асаблівасці

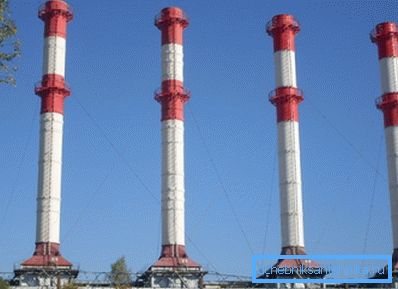

Акрамя ўнутранага абсталявання важнай дэталлю таксама з'яўляецца комін, які мантуецца на цеплавой ўсталёўцы. Ад таго, наколькі дакладна быў выкананы разлік дымавой трубы кацельні, і наколькі правільна была ўсталяваная гэтая канструкцыя, шмат у чым залежыць эфектыўнасць працы ўсёй сістэмы.

Існуе некалькі разнавіднасцяў такіх труб:

• Фермовые. Унутраны комін мацуецца да саманясучай сталёвым фермах, усталяваным на грунце і замацаваным з дапамогай глыбінных анкераў альбо анкернай кошыка ў маналітным жалезабетонным падставе.

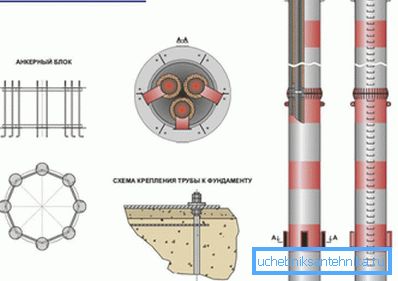

• саманясучай. Збіраюцца з некалькіх комінаў, акружаных цеплаізаляцыйным контурам і замацаваных ўнутры сталёвы саманясучай абечак. Вонкавая канструкцыя нясе статычную нагрузку а таксама супраціўляецца ветравым уздзеянняў.

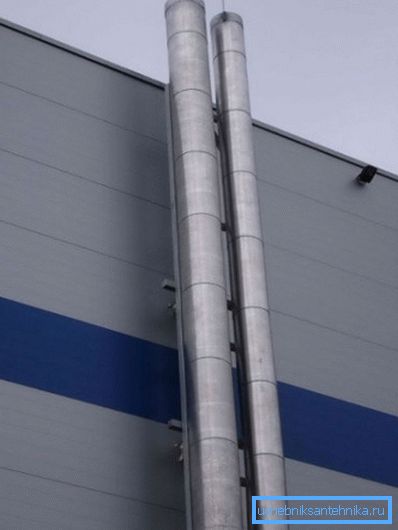

• фасадныя. Найбольш простыя ў мантажы, некаторыя з іх могуць быць устаноўлены нават сваімі рукамі. Ўяўляюць сабой зборны або маналітны сталёвы комін, замацаваны альбо непасрэдна на сцяне, альбо на сістэме сценавых кранштэйнаў.
• шчоглавыя. У якасці дымовыводящего канала выкарыстоўваецца бясшвовых таўстасценных сталёвая труба, ніжняя частка якой фіксуецца анкерамі на цокальнай пліце. Для супраціву ветравым нагрузак канструкцыя замацоўваецца расцяжкамі з трасоў.

Звярніце ўвагу! Шчоглавыя комін таксама можа быць абсталяваны цеплаізаляцыйным ахоўным кажухом.

Трэба адзначыць, што большасць падобных канструкцый валодаюць значнымі габарытамі і масай. Вось чаму мантаж ці дэмантаж кацельні трубы выконваюць у асноўным спецыялізаваныя арганізацыі. Выключэнне складаюць толькі невялікія коміны прыватных дамоў, а таксама згадваліся вышэй фасадныя малагабарытныя сістэмы.

Разлікі асноўных параметраў

Для праекціроўкі і ўзвядзення эфектыўна працуе коміна неабходна загадзя разлічыць яго асноўныя параметры, да якіх ставяцца вышыня дымавой трубы кацельні і яе ўнутраны дыяметр. Прасцей за ўсё гэта зрабіць з дапамогай спецыяльных праграм-калькулятараў, якія можна знайсці ў сеткі, але і без іх можна даведацца хаця б прыблізныя лічбы.

Звярніце ўвагу! Акрамя гэтых лічбаў неабходна таксама вызначыць механічныя характарыстыкі канструкцыі і цеплавыя параметры (тэмпературная дэфармацыя, ступень нагрэву кажуха, таўшчыня ізаляцыі і г.д.)

Для бытавых кацельных невялікай магутнасці зыходныя дадзеныя будуць прыкладна аднолькавымі:

• Якая ўваходзіць тэмпература газу - да 200⁰С.
• Рух газу ў трубе - 2м / с і больш.
• Вышыня па БНіП - не менш за 5 м ад Каласнікі і не ніжэй 0,5 м ад канька (для прамысловых мадэляў - мінімум на 5 м вышэй чым самы высокі аб'ект у радыусе 25 м).
• Натуральны напор газу - 4 Па і больш.

У якасці прыкладу разлічым дыяметр сталёвай ізаляванай трубы (цеплавой каэфіцыент У = 0,34), неабходнай для працы кацельні, у якой у гадзіну спальваецца 10 кг дроў з вільготнасцю 25% і тэмпературай на выхадзе 150⁰С.

Аб'ём газаў, неабходных для згарання паліва - 10м³/ Кг:

• Вылічаем аб'ём газаў на ўваходзе ў трубу у секунду па формуле Vr = m * V * (1 + t / 273) / 3600, дзе m -масса паліва, а V - аб'ём газу.
• Атрымліваем Vr = (10 * 10 * 1,55) / 3600 = 0,043 м³/ С.
• Выкарыстоўваючы формулу аб'ёму цыліндру, вызначаем квадрат дыяметра D² = (4 • 0.043) / 3,14 • 2 = 0,027.
• Такім чынам, мінімальны дыяметр коміна складзе 0,165 м.

Як бачыце, вылічэнні нават аднаго параметру досыць складаныя. Гэта - яшчэ адзін аргумэнт за тое, што праекціроўкай комінаў, асабліва разлічаных на падтрыманне працы кацельняў з высокай магутнасцю, павінны займацца прафесіяналы.

аховай ад маланак

Ўлік усіх асаблівасцяў пры складанні праекта, правільны мантаж, рэгулярнае абследаванне дымавых труб кацельных для выяўлення дэфектаў і своечасовага іх ліквідацыі з'яўляюцца абавязковымі ўмовамі для эфектыўнай працы. Аднак часам прычынай выхаду сістэмы са строю могуць стаць знешнія фактары.

Адным з такіх фактараў з'яўляецца маланка, і таму высокія трубы трэба абараняць ад яе ўплыву:

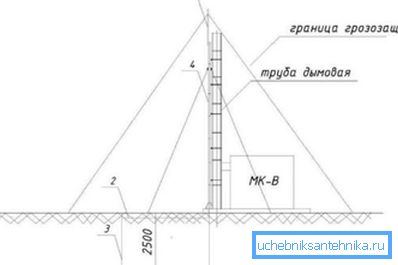

• На неметалічных комінах мантуюць сталёвыя ці омедненные молниеулавливающие стрыжні. Іх колькасць можа вар'іраваць ад аднаго (збудаванні да 50 м) да трох (ад 150 м і вышэй). У шэрагу выпадкаў стрыжні замяняюць сталёвымі колцавымі накладкамі, якія мацуюцца на тарцы.

• Для бетонных труб ролю маланкаадводаў гуляе ўнутраная арматура. Каб павысіць эфектыўнасць яе функцыянавання, верхнія боку стрыжняў злучаюць зварным спосабам.
• Сталёвая труба сама па сабе гуляе ролю маланкаадвода. Натуральна, у гэтым выпадку важна забяспечыць якаснае зазямленне.

выснову

Праектаванне дымавых труб кацельных, а таксама падбор элементаў для фарміравання теплонесущих контураў варта ажыццяўляць толькі пасля фундаментальнай тэарэтычнай падрыхтоўкі. Для пачатку рэкамендуем вывучыць алгарытмы і відэа ў гэтым артыкуле, аднак без належнай практыкі прыступаць да працы ўсё ж такі не варта: занадта вялікі рызыка памылкі, якая можа істотна пагоршыць функцыянаванне сістэмы (см.также артыкул Холоднодеформированные трубы: стандарты і тэхналогія вытворчасці).
