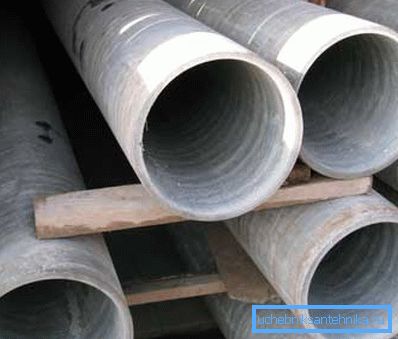

Хризотилцементные трубы: ўласцівасці і прымяненне

Выкарыстоўваць у якім-небудзь праекце хризотилцементные трубы па Дасце 31416-2009 вельмі выгадна, як у тэхнічным, так і ў эканамічным стаўленні - яны досыць трывалыя (эксплуатацыйны рэсурс складае парадку 25-50 гадоў) і, да таго ж, у 2-3 разы танней сталі, чыгуну і палімераў. Такія яркія станоўчыя якасці забяспечваюцца, як тэхналагічнымі характарыстыкамі самага хризолитцемента, так і канструкцыйнымі асаблівасцямі ўсіх элементаў ўкладваецца трубаправода. Ніжэй мы больш падрабязна ў гэтым разбярэмся, а акрамя таго, прадэманструем па тэме відэа ў гэтым артыкуле.

Агульныя звесткі

вобласць прымянення

• Дзеючы ДАСТ 31416-2009 ўсталёўвае і вызначае агульныя патрабаванні да напорнага і безнапорным трубах і муфтах з дризолитцемента. Безнапорныя матэрыялы прымяняюцца для каналізацый, для калектараў розных дрэнажных сістэм меліярацыі, для вентканалаў (сістэмы выцяжной вентыляцыі), дрэнажу ў цепласетках, а таксама для кладкі кабеляў і смеццеправодаў.
• Трубы і муфты з хризотилцемента, якія разлічаны на высокае ціск (з тоўстымі сценамі), выкарыстоўваюцца для забеспячэння гарадоў, пасёлкаў і прамысловых прадпрыемстваў і сельскагаспадарчых комплексаў гарачай вадой пры тэмпературы не больш за 115? C, дзе працоўны ціск не больш за 1,6 Мпа. Таксама яны выкарыстоўваюцца для меліярацыйных і выцяжных трубавых сістэм, спадарожнага дрэнажу, смеццеправодаў і гэтак далей.

тэхнічныя асаблівасці

• Не патрабуе гідраізаляцыі, так як абсалютна не падвяргаецца карозіі;
• Не з'яўляецца токаправодным матэрыялам;
• Не патрабуе магутнай цеплаізаляцыі - цеплаправоднасць хризолитцемента складае ўсяго 0,8 ккал / (м * г * град) - інструкцыя паказвае на тое, што гэта ў 60 разоў менш, чым у сталі;
• Пры транспартаванні халоднай вады на сценах няма адукацыі кандэнсату;
• Каэфіцыент тэмпературнага падаўжэння тут у 12 разоў ніжэй, чым у сталі, такім чынам, няма патрэбы ў мантажы дарагіх кампенсатараў тэмпературнага падаўжэння - гэты фактар ​​дае выдатныя рэкамендацыі для бесканальнай пракладкі. Атрымліваецца, што ў такім выпадку, падае цана як на сам матэрыял, так і на яго пракладку ў сілу канструктыўных асаблівасцяў трубаправода;
• Пры фармаванні труб магчымыя дробныя памылкі ў памерах, таксама адбываецца некаторая дэфармацыя (павелічэнне) пры транспартаванні гарачай вады, але гэта кампенсуецца ў муфтовых злучэннях за кошт гумовых кольцаў для ўшчыльнення стыкаў;
• Воданепранікальнасць. Пры кантакце з вадой матэрыял толькі набірае трываласць - адбываецца цвярдзенне, дзякуючы фізіка-механічным уласцівасцям хризолитцемента;
• Пры транспартаванні вады ўнутры не развіваюцца мікраарганізмы, то ёсць трубы не зарастаюць. Такім чынам, дадатковага гідраўлічнага супраціву не ўзнікае;
• Яны ўстойлівыя да агрэсіўнай шчолачны і слабакіслых асяроддзі;
• Выкарыстанне на розных аб'ектах хризотилцементных труб цягне за сабой скарачэнне тэрмінаў будаўніцтва парадку на 35-40%, на 50-55% скарачае патрэбнасць у будаўнічай тэхніцы і значна паніжае працоўныя выдаткі жывой сілы.

Заўвага. Хризолитцементные безнапорныя трубы ў дакументацыі адзначаюцца абрэвіятурай БНТ, а муфты да іх - бнм або поліэтыленавыя МПТ. Для напорных труб абрэвіятура BT або ТТ, а для муфт - САМ або ТМ.

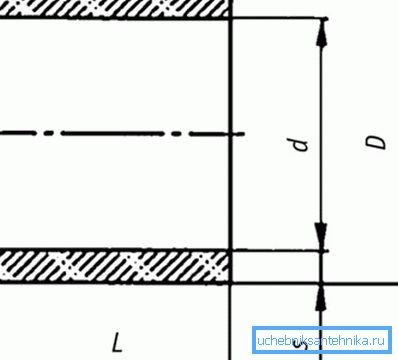

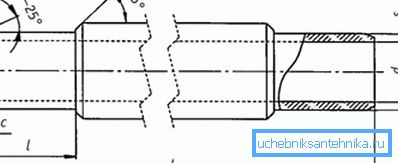

Табліца тэхнічных характарыстык ВТ (ДАСТ 31416-2009 па ОКП 578600)

Табліца тэхнічных характарыстык БНТ (ДАСТ 31416-2009 па ОКП 578600)

кладка

Мантажныя работы сваімі рукамі ці на вытворчасці, будзь-то цеплатраса, меліярацыйны канал, кладка кабеляў, каналізацыя і гэтак далей, выконваюцца практычна па адной і той жа схеме. Гэта капанні траншэі, транспарціроўка да месца труб з муфтамі, папярэдні агляд на цэласнасць, кладка ў траншэю ўсіх элементаў, яшчэ адзін агляд, выпрабаванне на праходнасць і / або герметычнасць (залежыць ад прызначэння) і засыпанне траншэі.

Кладка труб не вырабляецца непасрэдна на дно траншэі - туды папярэдне засынаецца падушка з просеянного грунту або пяску, з мінімальнай вышынёй 50-60 мм, што дазваляе раўнамерна размеркаваць нагрузку па ўсёй плошчы.

У любым выпадку пракладка будзе праводзіцца пад ухілам, які, у сваю чаргу, залежыць ад дыяметра трубаправода (звыш 200 мм - 3-4 мм на пагонны метр), калі на мясцовасці няма натуральнага ўхілу, то ён задаецца ў працэсе капання траншэі. Такі ўхіл неабходны не толькі для безнапорныя каналізацыі, але і сухіх трас - бо там абавязкова будзе запасіцца вільгаць, якая зможа сцякаць у адзін бок.

Заўвага. Падчас транспарціроўкі і мантажу ўсе асбестацэментныя - хризотилцементные напорныя трубы павінны перакладацца плаўна, без рэзкіх штуршкоў і ўдараў, па-за залежнасці ад таго, як вырабляецца кладка - пад'ёмным кранам або ўручную.

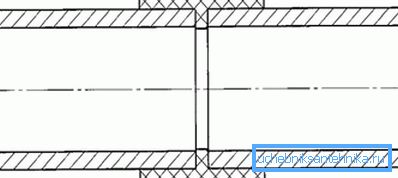

Спосабы злучэння БНТ

Пры мантажы хризотилцементного безнапорныя трубаправода ў сухім грунце выкарыстоўваюць поліэтыленавыя муфты тыпу МПТ, у якіх ёсць унутраная перагародка для стыкоўкі рэшт. Для злучэння МПТ яе варта вытрымаць у гарачай вадзе, пажадана, да 100? C, каб яна злёгку павялічылася і набыла пластычнасць (таксама нагрэў ажыццяўляюць паяльной лямпай).

Разагрэтую муфту апранаюць на трубу, каб яна ўперлася перагародкай у канец, а затым туды ўстаўляюць канец іншы трубы да ўпора - пасля астывання пластыка злучэнне можна лічыць гатовым.

Пры мантажы ва ўсіх астатніх грунтах выкарыстоўваюць хризотилцементные безнапорныя муфты (бнм). Іх мантаж можа ажыццяўляцца без злучных матэрыялаў, калі мэтай бнм з'яўляецца толькі падтрыманне роўнай лініі, але ва ўсіх іншых абставінах для счаплення выкарыстоўваюць розныя бітумы, масцікі або цэментава-пясочны раствор.

Самым надзейным для звязка лічыцца бітум - яго заліваюць у муфту ў гарачым (расплаўленым) стане ў адтуліны, праведзеныя на адной лініі ..

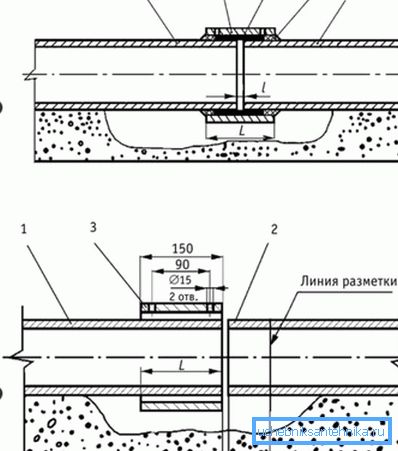

Перад стыкоўкай на краях БНТ вырабляюць разметку становішча бнм - менавіта так яна будзе размяшчацца пасля завяршэння мантажных работ, затым выстаўляюць муфту па гэтых пазнаках, а каб яе адцэнтраваны - па перыметры падкладаюць драўляную дранку. Паміж трубамі трэба абавязкова пакідаць мантажны зазор ад 3 мм да 5 мм, куды пазней пракрадзецца злучнае рэчыва - гэта адначасова паслужыць і ўшчыльняльнікам, і буферам.

Для ўшчыльнення зазору акрамя злучнага раствора ў шчыліну запіхваюць якую-небудзь пасму - пяньку, рыззё або пакулле, адступіўшы ад краю, прыкладна, на 1/3 адлегласці ад даўжыні абшэўкі на дадзеным канцы. Пасля гэтага ў адно просверленное адтуліну пачынаюць заліваць расплаўлены бітум і робяць гэта да таго часу, пакуль ён не пачне выцякаць з іншага адтуліны - гэта будзе азначаць, што паражніну запоўненая да адмовы.

Пасля залівання злучэнне павінна заставацца нерухомым для ацвярдзення бітуму, прычым тэмпература пры гэтым павінна быць натуральнай, а боку стыку латаюць, напрыклад, обматывая шырокай (50-70 мм) смаляны стужкай.

У тых выпадках, калі ў якасці злучнага рэчыва выкарыстоўваецца цэментава-пясочны раствор, адтуліны ў муфце ня высвідроўваюцца - яна проста апранаецца па-над сумесі, выкладзенай па перыметры. Краю ў такім выпадку таксама латаюць растворам.

Спосабы мантажу ВТ

У залежнасці ад працоўнага ціску напорныя трубы класіфікуюць на дзве групы: а) для вадаправодаў, куды ўваходзяць маркіроўкі ВТ6, ВТ9, ВТ12, ВТ15; б) для цеплаправодаў: ТТ3, ТТ6, ТТ9, ТТ12, ТТ16.

табліца класіфікацыі

Для мантажу трубаправодаў высокага ціску з хризотилцемента для стыкоўкі прымяняюцца муфты з аналагічнага матэрыялу, якія актывуюцца па прынцыпе самоуплотнения. Так, для працоўнага ціску 6 кгс / гл², 9 кгс / гл², 12 кгс / гл² і 15 кгс / гл² выкарыстоўваюцца муфты на дзве ці чатыры канаўкі пад кольцы ўшчыльнення. А вось для цеплаправода з рабочым ціскам 16кгс / гл² вырабляюць адмысловыя, больш доўгія муфты, у якіх дзве канаўкі некалькі шырэй звычайных.

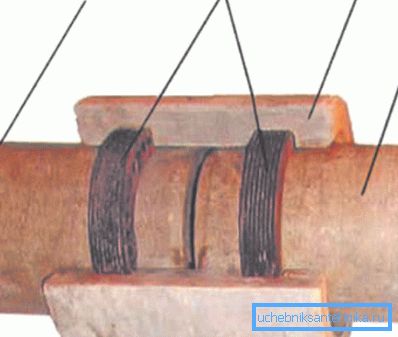

На фрагментарным малюнку ўверсе паказана муфтовое злучэнне труб высокага ціску з хризотилцемента. Гумовыя кальца для ўшчыльнення стыку пастаўляюцца заводам-вытворцам у камплекце з муфтай па-за залежнасці ад таго, хто іх вырабляе - сам завод або іншае прадпрыемства.

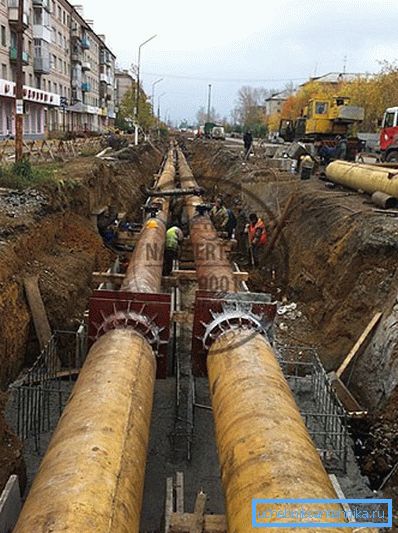

Мантаж трубаправодаў высокага ціску можа ажыццяўляцца двума спосабамі - пад зямлёй і над грунтам - канальная і бесканальнай пракладка адпаведна, прычым другі варыянт ажыццяўляецца за кошт апор пэўнай вышыні. Найбольш папулярным можна назваць падземны мантаж - па-першае, гэта самае лепшае эстэтычнае рашэнне, а, па-другое, гэта выкарыстанне ў поўным аб'ёме ўсіх станоўчых тэхнічных характарыстык матэрыялу.

У выпадку бесканальнай мантажу ёсць істотныя абмежаванні, напрыклад, нельга ажыццяўляць пракладку над дарогамі, трамвайнымі лініямі, чыгуначнымі шляхамі, жылым сектарам і гэтак далей.

Вонкавая пракладка займае шмат карыснай плошчы, але ў некаторых выпадках ад яе проста немагчыма адмовіцца па тэхнічных прычынах і іх мантуюць на спецыяльныя апоры, так званыя лажаменты, якія стаяць з двух бакоў, а паміж імі нацягваецца сталёвая стужка для мацавання.

Часцей за ўсё такія пракладкі ажыццяўляюцца на тэрыторыі прамысловых прадпрыемстваў, за межамі горада і, у крайнім выпадку, уздоўж дамоў, паміж тратуарам і праезнай часткай.

У выпадку з лотковой, падземным мантажом трубы высокага ціску з хризотилцемента ўкладваюцца дакладна так, як і безнапорныя - на падушку з просеянного грунту або пяску. Але ў тых сітуацыях, калі вырабляецца дэмантаж сталёвага трубаправода і яго замена на хризотилцемент, то там часцяком застаюцца латкі, якія можна выкарыстоўваць паўторна.

Заўвага. Часам можна пачуць пытанне, а ў чым розніца паміж хризотилцементными і азбестацементавымі трубамі? Якія цікавяцца можна супакоіць - розніцы тут няма ніякай, гэта адзін і той жа матэрыял.

заключэнне

Прачытаўшы гэты артыкул і паглядзеўшы відэа ролік, вы, безумоўна, зразумелі, што такое хризотилцементные трубы і для якіх мэт яны ўжываюцца. У хатняй гаспадарцы іх звычайна выкарыстоўваюць для залівання столбчатых (палевых) падмуркаў ў якасці обсадной трубы, а гэтак жа для слупкоў, напрыклад, для плота або вінаграднай аркі.
