Класіфікацыя сталёвых труб паказвае на іх прызначэнне і

20-04-2018
Трубы

Трубы з сталі шырока выкарыстоўваюцца пры бытавым і прамысловым будаўніцтве. Яны служаць элементамі адкрытых і закрытых сістэм, якія транспартуюць разнастайныя вадкасці і газы. Ўжываюць іх і як дэталі металаканструкцый.

У побыце, яны, як правіла, выкарыстоўваюцца для ацяплення і водазабеспячэння. Пры гэтым маркіроўка сталёвых труб падкажа іх прызначэнне.

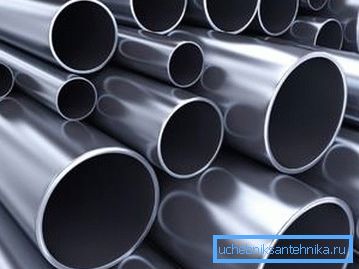

Каб паспяхова выкарыстоўваць гэтую прадукцыю, трэба вывучыць яе класы і тыпы.

дзяленне вырабаў

Існуе шэсць класаў апісванай прадукцыі па наступных уласцівасцям:

  • разнавіднасць матэрыялу, яго аднастайнасць;
  • метад вытворчасці;
  • форма папярочнага профілю;
  • прызначэнне.

клас прызначэнне
I Газаправоды, транспарціроўка неактыўных вадкасцяў, сыпкіх рэчываў і газаў, будаўніцтва апор і кабельных сетак
II Магістральныя сістэмы для нафты, газу, вады і паліва
III Асоба трывалыя вырабы для сетак з высокай тэмпературай і ціскам
IV Обсадные і бурыльныя трубы
V Свідравыя вышкі, мачты і маставыя краны
VI Найбольш трывалыя вырабы прымяняюцца, як цыліндры поршняў, помпаў, кальца падшыпнікаў, элементы ёмістасцяў з высокім узроўнем ціску

Віды сталёвых труб па гасцях

  1. Намэнклятура сталёвых труб па гасцях №3262 і №10705 / 80 прызначана для мантавання вода-, газаправодаў, бытавых і прамысловых ацяпляльных сістэм, стварэння каркасаў металаканструкцый.
  2. Аналагі па гасцях №20295 / 85 служаць для ўладкавання магістральных трубаправодаў для газу, нафты, ўмацавання грунту і катлаванаў.

маркі сталі

Акрамя канкрэтнага гасцях, пры выбары вырабаў варта прымаць да ўвагі і марку сталі, з якой зроблена прадукцыя.

Гэта можа быць:

  • Арт-1;
  • Арт-2;
  • Арт-3;
  • Арт-4;
  • Арт-5;
  • Арт-6;
  • Арт-7.

Гарантуюцца якасці сталі дзеляцца на 3 катэгорыі:

  • Літара А азначае механічныя якасці матэрыялу;
  • Літара Б - яго хімічны склад;
  • Літара У паказвае на ўзаемаадносіны механічных кампанентаў вырабы з яго хімічнымі асаблівасцямі.

Марка А заўсёды адпавядае пералічаным вышэй разнавіднасцям сталі. Інструкцыя заўважае, калі прадукт выкананы з так званай «кіпячай» сталі, ён дадаткова індэксуецца літарамі КП, калі з «полуспокойного» аналага - ПС. Калі падобная маркіроўка адсутнічае - метал належыць да «спакойнаму» тыпу.

Разнавіднасці прадукцыі па памерах і метадзе вырабу

Тыпапамеры сталёвых труб па іх дыяметры:

  • аналагі капілярныя - 0,3 / 4.8 мм;
  • вырабы малога дыяметра - 5/102 мм;
  • прадукцыя з сярэднім перасекам - 102/426 мм;
  • трубы вялікага дыяметра маюць яго больш 426 мм.

Форма перасеку і таўшчыня сценак

Характарыстыкі вырабаў па таўшчыні сценкі.

Па таўшчыні сценак трубы дзеляцца на:

  • асабліва танкасценныя;
  • танкасценныя;
  • нармальныя;
  • таўстасценныя;
  • асабліва таўстасценныя.

Тонкія аналагі маюць таўшчыню 1 мм, самыя тоўстыя вырабы - 19 мм.

Звярніце ўвагу! Такая таўшчыня сценкі сталёвай трубы па гасцях быццам бы і невялікая. Аднак падобныя аналагі здольныя вытрымаць ўнутраныя і знешнія нагрузкі ў 20/50 тон.

Існуе два класа дакладнасці апрацоўкі вырабаў.

  1. У прадуктаў першага класа абразаюцца тарцы і выдаляюцца задзірыны.
  2. Другі клас толькі рэжацца.
На фота асартымент профільных труб.

Форма профілю перасеку у сталёвых вырабаў дзеліцца на дзве катэгорыі.

  1. Фасонныя (профільныя) трубы служаць элементамі металаканструкцый. Яны могуць быць прастакутнымі, квадратнымі, авальнымі, ромбападобныя, рабрыстых, сегментнымі, кропляпадобнымі, трох-, шасці-, васьміграннымі і г.д.
  2. Круглыя ​​аналагі прызначаныя для транспартавання розных рэчываў.

      спосаб вытворчасці

Па метадзе вытворчасці металічныя трубы падзяляюцца на 2 тыпу.

  1. Вырабленыя пры дапамозе розных метадаў зваркі: газа-электразваркі; печкавай (ўсутыч); электразваркі з дапамогай супраціву.
  2. Пры бясшвовых спосабе вырабляюцца прэсаваныя альбо катанне (дэфармаваныя) у гарачым і халодным выглядзе аналагі.

Характарыстыкі, якія ўплываюць на спажывецкія якасці труб

  1. Унутраная шурпатасць сталёвых труб вядзе да нарастання на іх сценках адкладаў і прадуктаў карозіі. Гэта зніжае іх прапускную здольнасць.

Каэфіцыент шурпатасці сталёвых труб можа быць розным. Ён залежыць ад метаду іх вытворчасці і стану. Ніжэй табліца, якая тычыцца дадзенага пытання.

Труба / стан Шурпатасць, у мм Шурпатасць, у цалях
Новая суцэльнацягнутыя 0 /, 02/0 /, 1 0,0008 / 0,004
Новая прямошовная электросварные 0,05 / 0,1 0,002 / 0,004
Новая ацынкаваная 0,15 0,006
Вычышчаная б / у 0,15 / 0,2 0,006 / 0,008
трохі іржавая 0,1 / 0,4 0,004 / 0,016
вельмі іржавая 0,4 / 3 0,016 / 0,12
трохі адкладаў 1 / 1,5 0,04 / 0,06
шмат адкладаў 1,5 / 4 0,06 / 0,16
Пакрытая бітумнай масцікай 0,05 0,002
  1. Пры мантажы сваімі рукамі сетак з сталі варта ўлічваць змена трубавай даўжыні, з прычыны цеплавога пашырэння з-за перападаў тэмператур. Каэфіцыент лінейнага падаўжэння сталі роўны 0.0120 мм / м • К. Такім чынам, труба з яе пашырыцца пры змене тэмпературы на 50 ° на 6 мм.

Звярніце ўвагу! Лінейнае падаўжэнне металічных вырабаў у 20 разоў менш, чым у пластыкавых аналагаў. Такое нізкае значэнне параметру з'яўляецца іх важнай перавагай.

  1. Каэфіцыент цеплаправоднасці сталёвай трубы дастаткова высокі - 74 Вт / м • К. Дадзеная ўласцівасць ідэальна для ацяпляльных сетак і гарачага вадаправода. Для халоднага водазабеспячэння гэта дрэнна, бо трубы пачынаюць «пацець», макрэць і іржавець.

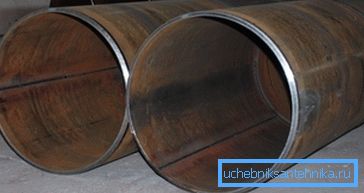

Зварныя аналагі меней трывалыя, чым суцэльныя.
  1. Пры адной і той жа таўшчыні сценкі, бясшвовыя вырабы трывалей зварных аналагаў, таму як стык з'яўляецца слабым участкам.
  2. Ад велічыні ўнутранага дыяметра прадукцыі залежыць іх прапускная здольнасць.
  3. Таўшчыня сценкі аказвае ўплыў на трываласць трубы і яе ўстойлівасць да высокага ціску.
  4. Знешняе пакрыццё таксама гуляе важную ролю. Калі чорная сталёвая труба пакрыта ацынкоўкай, яна амаль не іржавее. Кошт храмаваных аналагаў высокая, затое яны акрамя падвышанай стойкасці да карозіі, яшчэ і знешне вельмі эстэтычныя.

выснову

Калі вы будзеце добра разбірацца ў маркіроўцы і класіфікацыі труб з сталі, то лёгка зможаце набыць менавіта тую іх разнавіднасць, якая неабходная.

Відэа ў гэтым артыкуле працягне яе тэму.
