Квадратная труба - універсальны будаўнічы матэрыял

Профільны трубаправод валодае побач карысных асаблівасцяў, якія некалькі пашыраюць сферу яго выкарыстання ў параўнанні з круглым сячэннем. У прыватнасці, плоская паверхня дазваляе без праблем выкарыстоўваць яго для мантажу розных канструкцый. Таксама дзякуючы яго форме палягчаецца працэс злучэння асобных элементаў у складаныя канструкцыі.

Агульная інфармацыя

Такі трубаправод можа выпускацца як са сталі, так і з пластыка, напрыклад, з ПВХ.

Матэрыял шмат у чым вызначае сферу выкарыстання пракату, магчымыя такія варыянты:

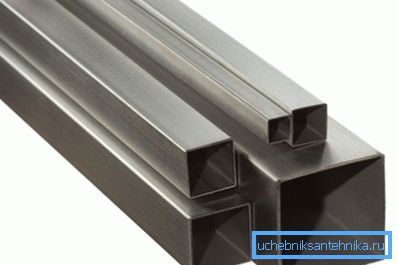

• сталёвы трубаправод такой формы не прыдатны для арганізацыі вадаправода або сістэмы ацяплення. Затое ён можа ўжывацца для стварэння каркасаў з труб розных сячэнняў і нават для вырабу сваімі рукамі мэблі. Параўнальна невялікае сячэнне можа прымяняцца для перакрыцця вялікіх пралётаў, для гэтага з іх вырабляюцца фермы, а вялікія тыпапамеры цалкам могуць выкарыстоўвацца як апорныя элементы, напрыклад, калоны;

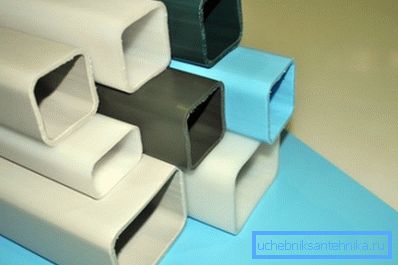

• квадратныя пластыкавыя трубы, вядома, не валодаюць трываласцю металу, таму вобласць іх прымянення абмежаваная дапушчальнай нагрузкай. Напрыклад, пластыкавы трубаправод можа выкарыстоўвацца для ниппельных сістэм паенне на птушкафабрыках. З больш буйнога тыпаразмеру могуць вырабляцца стойкі пластыкавых агароджаў, у якасці кабель-каналаў, паветраводаў і т. Д.

Выкарыстанне профільнага пракату ў ПГС

Прымяненне такога трубаправода ў прамысловым будаўніцтве некалькі адрозніваецца ад будаўніцтва індывідуальнага. У першую чаргу маштабам задач і нагрузкамі на канструкцыю. Улічваючы папулярнасць профільнага пракату, мае сэнс больш падрабязна разабраць нарматыўныя патрабаванні і яго выкарыстання.

нарматыўныя дакументы

ДАСТ на квадратныя трубы змяшчае асноўныя патрабаванні да геаметрычным памерах, допускі да іх, а ў сартаменце пазначаны асноўныя тыпапамеры.

Сітуацыя з нарматыўнымі дакументамі адрозніваецца ў залежнасці ад матэрыялу:

• для сталёвага трубаправода можна вылучыць 3 асноўных нарматыву: ГОСТ 8639-68, ГОСТ 8639-82 і ДАСТ 30245-2003. Апошні дакумент аб'ядноўвае ў сабе асноўную інфармацыю не толькі па квадратнае, але і па прастакутнага перасеку. У гэтых жа дакументах можна даведацца вага пагоннага метра квадратнай трубы;

• што ж тычыцца пластыкавых труб, то як такога нарматыўнага дакумента для іх не існуе. Таму прыходзіцца ў большай ступені спадзявацца на звесткі вытворцаў.

Выкарыстанне профільнага трубаправода

У індывідуальным будаўніцтве, як правіла, выкарыстоўваюцца невялікія тыпапамеры. У такім выпадку вобласць яго прымянення абмяжоўваецца каркасам з труб пад цяпліцу або стойкамі для ўстаноўкі агароджы. Пры гэтым нагрузка на яго параўнальна невялікая, таму вага квадратнай трубы вялікай ролі не гуляе.

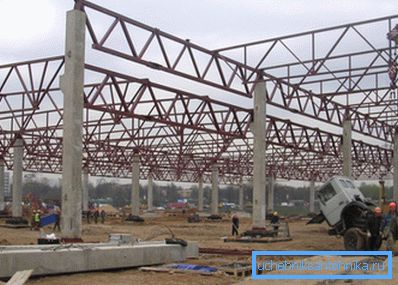

У прамысловым будаўніцтве такі матэрыял дазваляе ў некалькі разоў скараціць выдаткі часу на ўзвядзенне збудаванні. Асабліва каштоўны профільны пракат тым, што з яго дапамогай можна перакрываць значныя пралёты. Такі прыём шырока выкарыстоўваецца, напрыклад, пры перакрыцці пралётаў ў прамысловых цэхах, гіпермаркетах і іншых маштабных збудаваннях.

Адзінай праблемай у гэтым выпадку з'яўляецца маса квадратнай трубы, калі проста перакрыць з дапамогай доўгага трубаправода вялікі пралёт, то ён зруйнуецца толькі пад дзеяннем уласнай вагі. Таму для перакрыцця вялікіх пралётаў вырабляюцца фермы.

Фермы з профільнага трубаправода

Любая ферма складаецца з такіх элементаў як пояса (верхні і ніжні) і раскосы. Акрамя профільнага трубаправода, яны могуць вырабляцца і з двутаўры, куткоў і іншага пракату. Але фермы з профільнага пракату нашмат зручней у вырабе, пры гэтым вага канструкцыі застаецца невялікім (вызначыць яго можна па Дасце).

Фермы можна класіфікаваць па форме, вылучаюць такія тыпы:

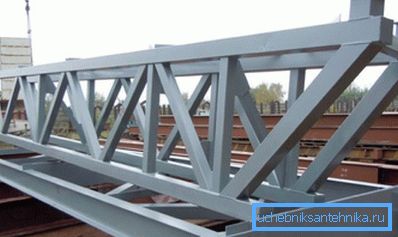

• з паралельнымі паясамі;

• ў выглядзе трыкутніка. Трохкутная ферма з квадратнай трубы можа выкарыстоўвацца, напрыклад, як аснова кроквеннай сістэмы;
• трапецыяпадобныя;

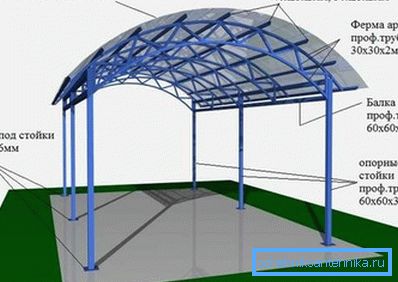

• арачныя.

Звярніце ўвагу! Для стварэння арачнай фермы спатрэбіцца трубогиб. Інструкцыя па яго выкарыстанні гранічна простая - дастаткова проста працягнуць трубу паміж вальцамі. Ўручную профільны пракат лепш не згінаць, вялікі рызыка сапсаваць яго.

Пры вырабе асаблівую ўвагу трэба звярнуць на вузлы фермы з квадратнай трубы. Геаметрыя вузлоў моцна ўплывае на працу канструкцыі пад нагрузкай.

Асаблівасці мантажу вузлоў

Вузлом называецца кропка, у якой сыходзіцца як мінімум 3 адрэзка трубаправода.

Часцей за ўсё ўжываюцца такія спосабы аб'яднання:

• з выкарыстаннем зваркі;
• з дапамогай нітаў або заклёпванняў;

• дадаткова можна выкарыстоўваць ўзмацняюць кницы;
• дапускаецца выкарыстоўваць распорные расцяжкі, падпоркі для ўзмацнення вузла.

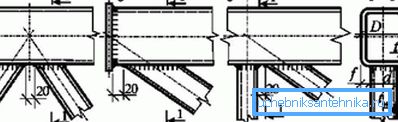

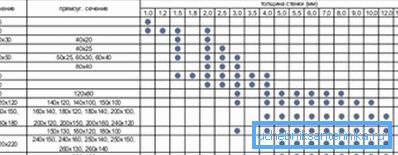

Дапускаецца аб'ядноўваць элементы фермы як ўсутыч, так і внахлест. Пры гэтым мае значэнне тыпаразмер, памеры квадратнай трубы можна даведацца з сортамента.

Звярніце ўвагу! Пры зварным аб'яднанні можа дадаткова выкарыстоўвацца металічная пракладка калі таўшчыня сценкі недастатковая. У адваротным выпадку метал можна проста перапаліць.

Пры мантажы вузла асабліва важна не зрушыць асобныя элементы адносна іх праектнага становішча. Восі паясы і раскосаў павінны перасякацца ў адным пункце, толькі ў такім выпадку абодва раскосыя будуць загружаныя раўнамерна.

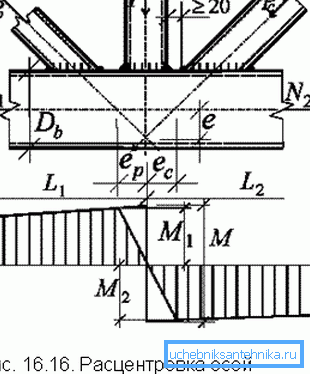

Зрэшты, з гэтага правіла ёсць выключэнні. Напрыклад, у выпадку выкарыстання розных тыпаразмераў ў раскосы або калі абмежаванні ёсць з-за геаметрыі паясы, дапускаецца расцентровка вузла. Ўплыў расцентровки заўважна па эпюр момантаў, вага квадратных труб пры яе пабудове таксама ўлічваўся.

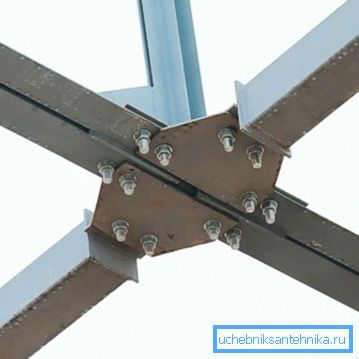

Асобна трэба згадаць пра укрупнительных стыках. Для гэтага можа прымяняцца балтавым злучэнняў. У выпадку з балтамі для расцягнутай стыку прымяняюцца высокатрывалыя балты, а для сціснутага - вырабленыя з вугляродзістай сталі.

Звярніце ўвагу! Пры фланцавых злучэнняў труб трэба павысіць калянасць фланца ў расцягнутай зоне. Для гэтага яго можна проста ўзмацніць рэбрамі калянасці, кошт такога рашэння мінімальная, а канструкцыя гарантавана не разбурыцца пад нагрузкай.

У завяршэнне

Профільны трубаправод - універсальны будаўнічы матэрыял. Дзякуючы сваім геаметрычным характарыстыках ён можа шырока прымяняцца не толькі ў індывідуальным, але і ў прамысловым будаўніцтве. У артыкуле ўвага нададзена выкарыстанню профільнага пракату ў будаўніцтве.

На відэа ў гэтым артыкуле паказаны прыклад выкарыстання квадратнай трубы ў індывідуальным будаўніцтве.
