Мадыфікацыя, маркіроўка і памеры поліпрапіленавых труб
З цягам часу паступова, але ўпэўнена водазабеспячэнне і ацяпляльнае сістэмы з металу пераходзяць на палімеры. Характэрна, што вылічаюцца памеры поліпрапіленавых труб у мм, а не ў цалях, як гэта рабілася раней (вылічаць можна ў любых адзінках, але дакументацыя ствараецца ў метрычнай сістэме).
Мы нездарма згадалі пра PPR, бо гаворка пойдзе менавіта пра яго, гэта значыць, аб мадыфікацыі, маркіроўцы і памерах, якія прымяняюцца для транспарціроўкі вадкасцяў рознай тэмпературы. Калі вам гэта цікава, то больш падрабязная інфармацыя знаходзіцца ніжэй. А акрамя таго, вы ўбачыце відэа ў гэтым артыкуле, якое наглядна прадэманструе нашу тэму.
PPR
Маркіроўка поліпрапіленавых труб

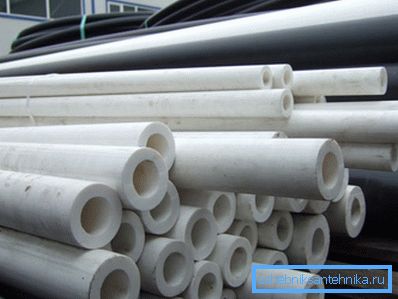

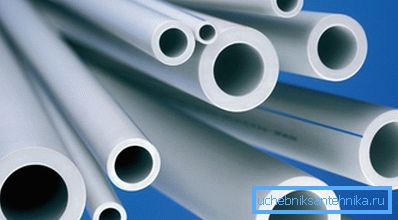

- Найбольш папулярная прадукцыя такога тыпу мае маркіроўку PPR, як гэта відаць на фота ўверсе, і гэта ўсё дзякуючы вельмі высокай цеплаўстойлівасці - такія вырабы выкарыстоўваюць для халоднага і гарачага водазабеспячэння, а таксама сістэм ацяплення. Як бы там ні было, у любым выпадку першыя літары абрэвіятуры будуць PP. Але вы можаце сустрэць PPH або PP-1, гэта азначае, што прадукцыя выраблена з гомополимера (выраб першага пакалення для халоднай вады). Таксама можна сустрэць сімвалы PPB, што паказвае на магчымасць прымянення для гарачай вады і ацяплення.
- Сімвалы PN паказваюць на намінальнае ціск у барах. Напрыклад, калі PPR - поліпрапіленавыя - труба 110 мм і іншыя дыяметры пазначаныя, як PN20, значыць, яе працоўны ціск 20 бар, што роўна 2МПа або 20,4кг / гл2. Сярод усёй сімволікі ў дадзеным выпадку можна вылучыць чатыры катэгорыі - гэта PN10, PN16, PN20 і PN25. Прычым дзве першых вырабляюцца з аднастайнай сценкай, а ў двух апошніх пасярэдзіне ці бліжэй да паверхні ёсць армавальны пласт, які робяць з шкловалакна або алюмініевай фальгі.

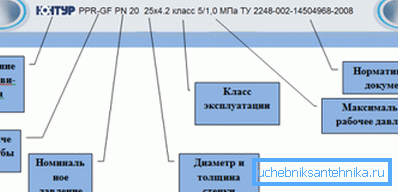

- Акрамя асноўных дадзеных, маркіроўка паказвае і дапаможныя, такія як імя завода-вытворцы, класнасць, вонкавы дыяметр і таўшчыню сценкі, нарматыўны дакумент дадзенага прадукту.
Заўвага. Варта сказаць, што PN10 і PN19 вырабляюцца без армавальнага пласта, які служыць не для павелічэння супраціву ўнутранага ціску, але абаронай ад дэфармацыі PPR пры нагрэве.
геаметрычныя параметры
| намінальны ціск | маркіроўка | Дыяметр вонкавы (мм) | Таўшчыня сценкі (мм) | Дыяметр ўнутраны (мм) |
| PN10 | 20? 1,9 | 20 | 1,9 | 16,2 |
| 25? 2,3 | 25 | 2,3 | 20,4 | |
| 32? 3,0 | 32 | 3,0 | 26,0 | |
| 40? 3,7 | 40 | 3,7 | 32,6 | |
| 50? 4,6 | 50 | 4,6 | 40,8 | |
| 63? 5,8 | 63 | 5,8 | 51,4 | |
| 75? 6,9 | 75 | 6,9 | 61,2 | |
| 90? 8,2 | 90 | 8,2 | 73,6 | |
| 110? 10 | 110 | 10 | 90,0 | |
| PN20 | 16? 2,7 | 16 | 1,6 | 10,6 |
| 20? 3,4 | 20 | 3,4 | 13,2 | |
| 25? 4,2 | 25 | 4,2 | 16,6 | |
| 32? 5,4 | 32 | 5,4 | 21,2 | |
| 40? 6,7 | 40 | 6,7 | 26,6 | |
| 50? 8,4 | 50 | 8,4 | 33,2 | |
| 63? 10,5 | 63 | 10,5 | 42,0 | |
| 75? 12,5 | 75 | 12,5 | 50,0 | |
| 90? 15,0 | 90 | 15 | 60,0 | |
| PN25 | D, мм | D1, мм | D2, мм | S, мм |
| 20 | 13,2 | 21,2 | 4,0 | |
| 25 | 16,6 | 26,2 | 4,8 | |
| 32 | 21,2 | 33,2 | 6,0 | |
| 40 | 26,6 | 41,4 | 7,4 | |
| 50 | 33,2 | 52,5 | 9,1 | |
| 63 | 42,0 | 65,9 | 11,3 | |
| 75 | 50,0 | 77,9 | 13,3 |
Табліца памераў поліпрапіленавых труб PN10, PN20 і PN25
Звярніце ўвагу на табліцу, і вы ўбачыце, як змяняюцца геаметрычныя паказчыкі ў залежнасці ад намінальнага ціску пры аднолькавым вонкавым перасеку.
Напрыклад, поліпрапіленавая труба 20 мм, тут:
- PN10 будзе мець ўнутраны дыяметр 16,2 мм, сценку - 1,9 мм;
- PN20 - унутраны дыяметр 13,2 мм, сценку - 3,4 мм;
- PN25 - унутраны дыяметр 13,2, сценку - 4,0 мм, але тут ужо трохі павялічваецца вонкавае перасек - у дадзеным выпадку яно атрымліваецца 21,2 мм.
Сапраўды таксама змяняюцца геаметрычныя прапорцыі і ў іншых перасекаў, напрыклад, поліпрапіленавыя трубы 32 мм:
- PN10 будуць мець ўнутраны дыяметр 26,0 мм, сценку 3,0 мм;
- PN20 - унутраны дыяметр 21,2 мм, сценку - 5,4 мм;
- PN25 ўнутраны дыяметр 21,2 мм, сценку - 6,0 мм.
І зноў-такі PN25 апынецца ледзь-ледзь тоўшчы ўмоўнага перасеку - яно ўжо будзе не 32 мм, а 33,2 мм.
Заўвага. Улічваючы тое акалічнасць, што армавальны пласт з алюмініевай фальгі знаходзіцца ня пасярэдзіне сценкі, а бліжэй да паверхні, ды і перасек PN25 злёгку перавышае ўмоўнае, перад зварвання вырабаў з муфтай інструкцыя абавязвае вырабляць зачыстку месцы паяння ад верхняга пласта PPR і фальгі. Ажыццявіць такую працэдуру нажом будзе вельмі цяжка, таму ў такіх выпадках выкарыстоўваюць спецыяльны Шейвер пэўнага дыяметра.
| Перасек (мм) | Глыбіня зварачнай пасадкі (мм) | Час нагрэву (сек) | Час астуджэння (сек) |
| 20 | Ад 14 да 17 | 5-6 | 2-3 |
| 25 | Ад 15 да 19 | 6-7 | 3-4 |
| 32 | Ад 16 да 22 | 8-9 | 4-5 |
| 40 | Ад 18 да 24 | 12-13 | 5-6 |
| 50 | Ад 20 да 27 | 18-19 | 6-7 |
| 63 | Ад 24 да 30 | 24-25 | 7-8 |
| 75 | Ад 26 да 32 | 30-31 | 8-9 |
| 90 | Ад 29 да 35 | 40-41 | 9-10 |
Глыбіня і час паяння ў залежнасці ад памераў
Як вы разумееце, пры мантажы PPR поліпрапіленавыя - труба 50 мм, 32 мм або з іншымі параметрамі, падлягаюць зварвання для стыкоўкі праз фітынгі. Але пэўны перасек вырабы мае на ўвазе і пэўную глыбіню пасадкі яе канца ў фітынг.
Таксама ад перасеку залежыць час ўтрымання дэталяў пры зварцы і пасьля яе - пры застыванні. Глыбіню пасадкі вырабы ў фітынг і час яе ўтрымання вы можаце вызначыць, скарыстаўшыся верхняй табліцай.

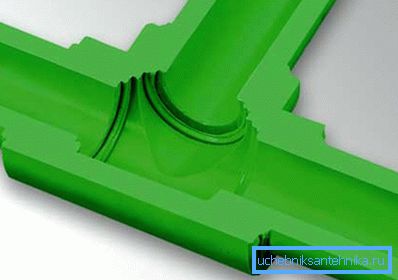

Зварачныя параметры надзвычай важныя для кожнага памеру, бо калі PPR поліпрапіленавыя - труба 16 мм ўмоўнага ўнутранага дыяметра праціснуць у фітынг больш, чым пакладзена, то за кошт расплющивания сценак праходнасць панізіцца, альбо праход закаркаваць наогул. Калі гэта адбудзецца ў траякі або чацверыку, то канец проста-проста перакрые перпендыкулярны адвод, што таксама пагражае паніжэннем праходнасці або заторам.
прымяненне
Акрамя звыклага для нас выкарыстання поліпрапіленавых труб для водазабеспячэння і сістэм ацяплення, якія часта многія хатнія ўмельцы мантуюць сваімі рукамі, іх таксама выкарыстоўваюць для сістэмы вонкавай каналізацыі і вентыляцыі памяшканняў.

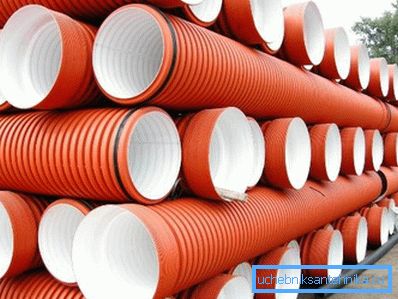

Напрыклад, для каналізацыйных сцёкаў выкарыстоўваюць PPR дыяметрам ад 40 мм да 110 мм, з тыпавой даўжынёй 5м. стыкоўка тут вырабляецца пры дапамозе муфт з гумовымі ўшчыльняльнікамі, а само выраб можа быць, як гладкостенным, так і гафрыраваным.

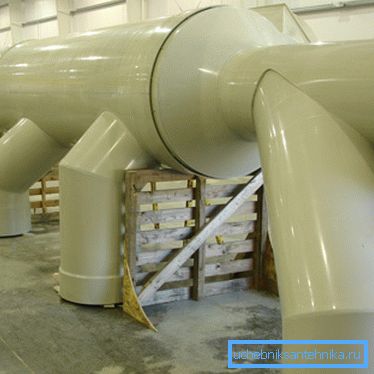

Для вентыляцыйных каналаў, як на верхнім фота, выкарыстоўваюць тыя ж дыяметры, што і для вонкавых каналізацыйных сцёкаў, але толькі вось канфігурацыя перасеку можа быць тут не толькі круглай, але таксама авальнай, квадратнай або прастакутнай. Асноўным патрабаваннем да вентыляцыйных каналах зьяўляецца ня падвышаная трываласць і нізкая теплопропускная здольнасць, а малы вага.
заключэнне
Пры выбары поліпрапіленавых труб вы, безумоўна, будзеце звяртаць далёка не апошняе увагу на кошт матэрыялу. Пры гэтым вам варта ўлічваць, што цана складаецца не толькі з памераў і намінальнага ціску сцен, але і ад маркі. Брэндавыя вытворцы заўсёды прадаюць сваю прадукцыю даражэй, хоць па якасці ім могуць не саступаць (і нават пераганяць) зусім невядомыя пачаткоўцы вытворцы.
