Магчымыя памеры металлопластіковых труб і іх асаблівасці

02-09-2018
Трубы

Металлопластіковые трубы атрымалі шырокае распаўсюджванне ў сантэхніку. З іх дапамогай пракладваюцца трубаправоды водазабеспячэння, ацяплення і каналізацыі. Пры гэтым выкарыстоўваюцца вырабы з самымі разнастайнымі дыяметрамі, аб асартыменце якіх мы і пагаворым у дадзеным артыкуле.

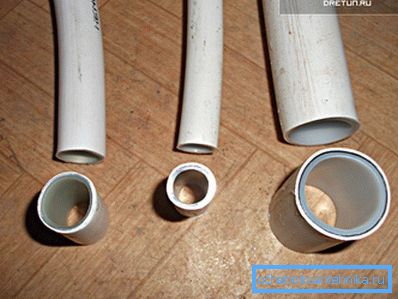

Розныя дыяметры металлопластіковых труб

агульныя палажэнні

Для пачатку давайце азнаёмімся з будовай разгляданых вырабаў і іх характэрнымі рысамі.

структура

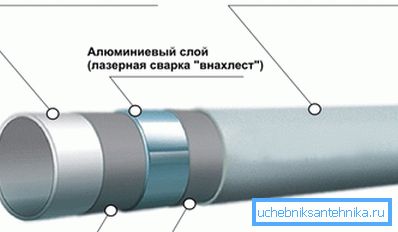

Металлопластіковые труба 20 мм у разрэзе

Структура разгляданага вырабы простая:

  1. Унутраны палімерны пласт, кантактуе з вадкасцю.
  2. Клеючая праслойка.
  3. Алюміній, які надае трубе неабходную калянасць і трываласць.
  4. Зноў клеючая праслойка.
  5. Знешні палімерны пласт, які абараняе алюміній ад кантактаў са знешнім асяроддзем.

Такі будынак гарантуе некалькі важных пераваг, якія і робяць металлопластіковые трубы гэтак папулярнымі пры мантажы інжынерных сістэм прыватных дамоў і кватэр.

годнасці

Разгледзім характарыстыкі металлопластіковых труб:

  • Неподверженность Каразійная працэсам. Што немалаважна для вырабаў, пастаянна кантактуюць з вадой.
  • Высокая прапускалая здольнасць за кошт гладкасці ўнутранага пакрыцця.

Савет: у выпадку падлучэння пластыкавых секцый да металічных пажадана ўсталёўваць у раёне стыкаў спецыяльныя фільтры. Гэта дазволіць пазбегнуць траплення іржы і іншага смецця са старой часткі трубаправода ў новую.

  • Прымальныя трывальныя паказчыкі, значна пераўзыходзяць тыя, якія маюць звычайныя поліпрапіленавыя або поліэтыленавыя мадэлі.
  • Ўстойлівасць да высокіх тэмператур, якая дазваляе свабоднае выкарыстанне металлопластіковых труб у сістэме ацяплення. Так, напрыклад, поліэтыленавыя мадэлі катэгарычна не падыходзяць для такіх мэтаў з-за нізкага тэмпературнага парога.

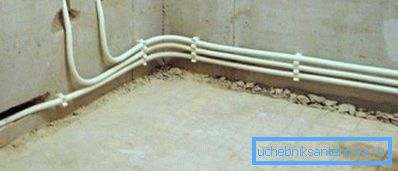

Фота металлопластіковых трубаправода ацяпляльнай сістэмы
  • даступны кошт. Нават частковае прымяненне пластыка ў вытворчым працэсе дазваляе значна скараціць сабекошт вырабаў.
  • лёгкі вага. Дазваляе абмежавацца простымі мацаваннямі і не аказвае дадатковую нагрузку на падмурак будынка.
  • экалагічная чысціня. Адпавядае ўсім неабходным санітарным нормам.
  • Прастата выкарыстання сваімі рукамі. Для ажыццяўлення рэзкі металлопластіковых труб і мантажу іх злучэнняў не абавязкова мець якія-небудзь спецыяльныя навыкі.

Савет: для пракладкі металлопластіковых трубаправода рэкамендуецца выкарыстоўваць спецыяльны інструмент - прэсавага ключ. З яго дапамогай працэс пройдзе значна лягчэй і хутчэй.

Графічная інструкцыя выканання злучэння з дапамогай прэсавага ключа
  • Працяглы тэрмін службы, які налічвае дзясяткі гадоў пры ўмове выканання ўсіх правіл эксплуатацыі.

памеры

Дыяметры разгляданых вырабаў дастаткова разнастайныя, так для сістэм водазабеспячэння часцей за ўсё выкарыстоўваюцца ўзоры з памерам перасеку ад 15 да 50 мм, а вось для каналізацыі - ад 32 да 150 мм. Але маркіроўка металлопластіковых труб выконваецца звычайна ў цалях, так што давайце азнаёмімся з гэтай нязвыклай для нас мерай даўжыні.

Савет: пры выбары труб рэкамендуецца ўлічваць ўнутраны дыяметр, які пазначаецца двума літарамі «ДК» - «дыяметр ўмоўнага праходу». Знешні ж можа апынуцца вельмі зманлівы з-за адрозненняў у таўшчыні сценак.

цалі

Калі быць дакладнымі, то 1 цаля = 25,4 мм. На практыцы ж у трубах справядліва наступнае суадносіны:

цалі міліметры
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Таму не здзіўляйцеся, калі сантэхнік ці прадавачка ў спецыялізаванай краме стане апісваць дыяметр як адну другую ці тры чацвёртых. Проста перавядзіце памер у метрычную сістэму, і вам стане прасцей зарыентавацца.

Для злучэння жа перасекаў рознай велічыні выкарыстоўваецца спецыяльны калибратор.

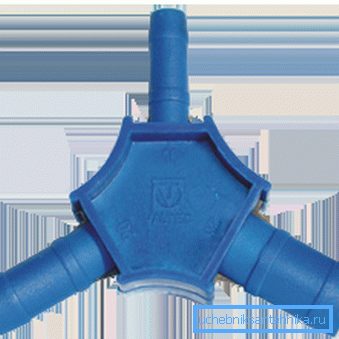

Палімерны калібр для металлопластіковых труб

Тэхнічныя параметры для розных дыяметраў

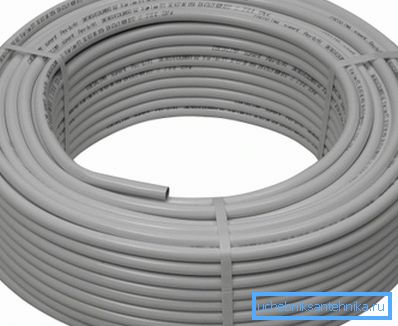

Металлопластіковые труба МП 16х2 мм 1 м сабраны ў бухту

Змена перасеку па-рознаму ўплывае на параметры вырабаў:

параметр значэння
Перасек, см 1,6 2 2,6 3,2 4
ДК, см 1,2 1,6 2 2,6 3,3
Шырыня фарміруюць слаёў, см 0,2 0,2 0,3 0,3 0,35
Маса адрэзка даўжынёй 100 см, кг 0,115 0,17 0,3 0,37 0,43
Аб'ём аднаго пагоннага метра, л 0,113 0,201 0,314 0,531 0,855
Дапушчальны нагрэў пры ціску ў 10 бар, абЗ Ад 0 да 95
Дапушчальны нагрэў пры ціску ў 25 бар, абЗ Ад 0 да 25
Тэмпературны мяжа, абЗ 135
Мяжа вытрымліваю ціску падчас найбольшага нагрэву, бар 10
Разбуральнае ціск падчас нагрэву да дваццаці градусаў Цэльсія, бар 94 87 88 76 67
паказчык гладкасці 0,069
Каэфіцыент цеплаізаляцыі, Вт / м? Да 0,431
Трывальных паказчыкаў праклейвання, Н / 10 мм 71
Трывальных паказчыкаў зваркі алюмінія, Н / мм2 58
Адсутнасць дэфармацый пры нагрэве да 20 абЗ на працягу шасцідзесяці хвілін, Мпа 5,7 5,09 5,42 5,11 4,83
Адсутнасць дэфармацый пры нагрэве да 95 абЗ на працягу шасцідзесяці хвілін, Мпа 3,29 3,02 3,17 3,02 2,94
Адсутнасць дэфармацый пры нагрэве да 95 абЗ на працягу ста гадзін, Мпа 2,92 2,68 2,82 2,69 2,61
Адсутнасць дэфармацый пры нагрэве да 95 абЗ на працягу адной тысячы гадзін, Мпа 2,56 2,35 2,51 2,43 2,3
Ўстойлівасць да папярочным разрыву, Н 2870 3040 3250 3420 3560
Даўгавечнасць з улікам захавання ўсіх эксплуатацыйных нормаў, гадоў паўстагоддзя
Найменшы радыус выгібу рукамі, см 8 10 11 16 55
Найменшы радыус выгібу з ужываннем спецыяльнага абсталявання, см 4,5 6 9,5 12,5 18
Металлопластіковые труба 32 мм праслужыць да пяцідзесяці гадоў

Як бачыце, многія характарыстыкі застаюцца агульнымі для любых памераў, а некаторыя кардынальна мяняюцца. Напрыклад, тэрмін службы, трываласць злучэння слаёў і каэфіцыент цеплаправоднасці аднолькавыя як для тонкіх узораў, так і для больш тоўстых.

А вось радыус выгібу і стойкасць да дэфармацый ўжо значна адрозніваюцца ў розных перасекаў: металлопластіковые труба 16 мм зможа перанесці найбольшыя нагрузкі.

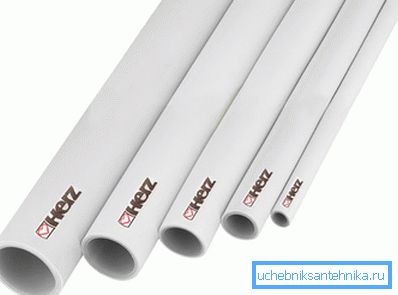

Тэхнічныя характарыстыкі металлопластіковых трубы 16 мм валодаюць лепшымі трывальнымі паказчыкамі

заключэнне

Трубы з алюмінія і палімера аб'ядноўваюць у сабе мноства станоўчых бакоў металічных і поліэтыленавых вырабаў, выключаючы іх недахопы. Дзякуючы гэтаму яны шырока прымяняюцца ва ўладкаванні розных трубаправодаў, што, у сваю чаргу, патрабуе наяўнасць разнастайных дыяметраў.

Ўзоры з рознымі дыяметрамі

Памеры перасекаў вымяраюцца ў цалях і звычайна вар'іруюцца ад адной другі да шасці. Такое адрозненне таксама аказвае свой уплыў і на тэхнічныя характарыстыкі вырабаў, якія мы падрабязна апісалі вышэй. Відэа ў гэтым артыкуле прадаставіць вашай увазе дадатковую інфармацыю, якая мае непасрэднае дачыненне да разгледжаных матэрыялах.
