Мантаж дымавых труб звонку і ўнутры будынкаў: забеспячэнне

Комін - адзін з самых небяспечных элементаў сістэмы адводу адпрацаваных газаў з топкі печы ці каміна. Пры яго ўсталёўцы абавязкова варта выконваць правілы і патрабаванні пажарнай і санітарнай бяспекі. У артыкуле мы разгледзім правільны мантаж дымавых труб і ўсё, што звязана з гэтым працэсам.

На жаль, але пажары далёка не рэдкасць пры выкарыстанні печаў і камінаў, і не заўсёды атрымоўваецца прадухіліць іх у самым зародку. Нярэдка пачуццё небяспекі нас падводзіць, і тады, лішняя бярэмя дроў можа стаць прычынай катастрофы, так як гарэнне будзе адбывацца не толькі ў топцы, але і па ўсёй працягласці коміна.

Савет: згодна з правілаў пажарнай бяспекі, адлегласць паміж дымавой трубой і канструкцыяў, выкананых з гаручых матэрыялаў, павінна складаць не менш за 500 мм. А своечасова праведзеная экспертыза дымавых труб, усталяваных у доме, дазволіць пазбегнуць катастрафічных наступстваў.

віды комінаў

Іх вырабляюць з розных матэрыялаў, у тым ліку з:

• цэглы;
• керамікі;
• чорнай і нержавеючай сталі.

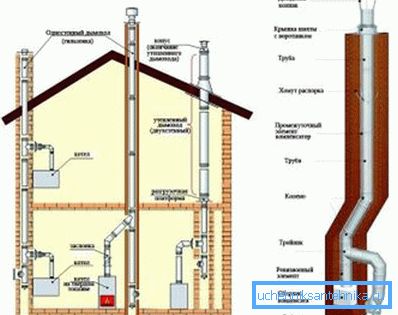

Таксама яны бываюць ўнутранымі і вонкавымі:

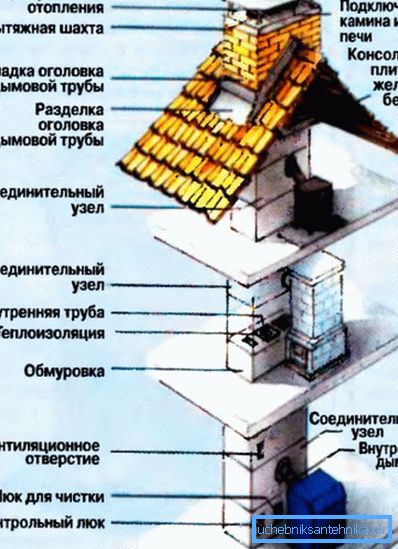

разделка

Так называюць негорюч прастору, якое ўключае і паветраны зазор, размешчаны паміж канструкцыяй будынка і дымам у печы. У цаглянай печы разделка выконваецца з таго ж цэглы, які пайшоў на выраб печы і трубы.

Для лепшага разумення скарыстаемся прыкладам:

• Калі печ ўбудаваная ў драўляную ўнутраную сцяну дома так, што яна здольная абаграваць адначасова два пакоі, у сцяне вырабляюць праём ад падлогі да столі большай шырынёй, чым яе шырыня.
• Зазоры паміж ёй і праёмам запаўняюць цагляным мурам, якая і называецца разделка. Калі б іх не запаўнялі, яны насілі б назву отступку.

Рада: рэканструкцыя дымавой трубы дазволіць павялічыць яе прапускную здольнасць.

Другі прыклад:

• Перасек праходу ў столі для ўстаноўкі трубы скрозь яго павінна быць больш перасеку апошняй, пры гэтым патаўшчаюць сценкі цаглянай трубы.
• У гэтым выпадку патаўшчэнне таксама называюць разделкой. Спецыялісты кажуць так, што гэта негорячей частка печы, якая прымыкае да якія агароджваюць канструкцый.

Вырабляць разробліванне можна з любога негорючего матэрыялу, у прыватнасці:

• цэглы;
• азбестацементавых лістоў;
• пенабетону або бетону;
• металу.

Савет: вы можаце паменшыць шырыню раздзелкі да 380 мм, абараніўшы згаральныя прылеглыя канструкцыі металічным лістом па азбеставых кардоне.

экранаванне

Спецыялісты рэкамендуюць ўсталёўваць металічны экран з ізаляцыйным пластом, якім вырабляецца з мінеральнай каменнай ваты шырынёй 10-20 мм. У гэтым выпадку ўзровень цеплаізаляцыі будзе адпавядаць пласту цэглы ў 125 мм. Такое рашэнне дазваляе паменшыць адлегласць ад коміна да гаручых канструкцый у даху да 130 мм. Але, не рабіце гэта без крайняй неабходнасці.

Часцей за ўсё раздзелкі перакрываюць металічнымі або азбестацементавымі плоскімі лістамі, другі варыянт горш. Калі ж іх таўшчыня будзе недастатковай, ужываюць сталёвыя канструкцыі, якія выключаюць правісання, або пракладкі з азбестацементавых лістоў, таўшчыня якіх 8-20 мм.

Варта ўлічыць пры гэтым, што ў трубы павінна быць магчымасць даўжэць і пашырацца з-за нагрэву, свабодна перамяшчаючыся ў зазорах лістоў або безаварыйна выгінаючы іх. Улічыце, што тэрмічнае пашырэнне можа павялічыць даўжыню двухметровай дымавой трубы да 5 мм. Таму пры ўсталёўцы экрана гэта неабходна абавязкова мець на ўвазе.

Рада: не варта адзін з канцоў жорстка прымацоўваць да трубы, таму як пры награванні экраніруючая абалонка пачне злёгку даўжэць.

Герметызацыя стыку дымавой трубы з дахам

Для гэтага выкарыстоўваюць тэрмаўстойлівыя негаручых герметыкі, напрыклад, картриджного тыпу. Найбольш просты спосаб дамагчыся герметызацыі паміж гэтымі элементамі - вырабіць абмотку трубы азбеставым шнуром, замочаныя папярэдне ў гліняна-пяшчаным растворы, а затым прамазаць месца сумессю пяску і цэменту.

Савет: выкарыстоўвайце для засцярогі ад працёкаў, якія могуць узнікаць з-за перыядычнага тэрмічнага пашырэння коміна, металічныя лісты, усталяваўшы іх па яго перыметры.

Варта памятаць, што з-за працёку месца злучэння халоднага матэрыялу даху і гарачай трубы становіцца ненадзейным элементам. Акрамя таго, выпарэнне вільгаці пры падпалцы печы ў гэтых месцах можа нагадваць ачагі ўзгарання. Таму спецыялісты рэкамендуюць усталёўваць цеплаізаляваныя Экранаваныя трубы, нягледзячы на ​​тое, што кошт іх можа быць высокай.

мантаж коміна

У дадзеным раздзеле разгледзім два варыянты ўстаноўкі дымавой трубы:

• прамысловага ўзору;
• самаробнага.

У першым выпадку будзем выкарыстоўваць канструкцыю экранаванага коміна, вытворцам якога з'яўляюцца фінскія кампаніі, якія спецыялізуюцца на дроўных печах. Ўяўляе ён сабой нержавелую трубу з уцяпляльнікам - тэрмаўстойлівай базальтавай ватай, вонкавы кажух (экран) з ацынкаванай сталі.

Ўстаноўка ў экране праводзіцца з дапамогай фасонных кантавых накрывак. Канструкцыя мантуецца прама на нетермоизолированную дымавую печкавы трубу так, каб частка ў кажусе пачыналася на адлегласці 400-1000 мм ад столі. Гэта дазваляе вытрымаць неабходныя супрацьпажарныя правілы па дымавых труб.

Аднак і ў гэтым выпадку не варта забываць, што экран таксама можа разагрэцца да тэмпературы якая перавышае 80? С, што таксама становіцца небяспечным. Для прадухілення пажару варта прадугледзець разробліванне шырынёй ад 380 мм ад дымавой трубы, нягледзячы на ​​дадатковыя ахоўныя элементы.

Звярніце ўвагу! Гэтыя патрабаванні адпавядаюць айчынным нормам мантажу, трактаваць якія па-іншаму нельга. Правілы эксплуатацыі дымавых і вентыляцыйных труб павінны няўхільна выконвацца.

Неабходна ўлічыць, што фінскія рэкамендацыі, якія дазваляюць вырабляць ўстаноўку дымавой трубы прама ўсутыч з ашалёўкай, у нас лічацца незаконнымі. Годнасць фінскай канструкцыі - комін трымаецца на печы, а не на даху, гарантуючы вялікую бяспеку. Вырабіць яго можна сваімі рукамі, маючы пэўныя навыкі дадзенай працы.

Інструкцыя досыць простая:

1. Зварыце каркас з куткоў для экрануючай трубы.
2. Обшейте яго лістамі ацынкаванай сталі.
3. Можаце падвешваць кажух на апрацоўчыя аркушы і праводзіць ўстаноўку дадатковых ахоўных экранаў.

Самаробная канструкцыя коміна звычайна праходзіць праз дах, сумешчаны з столлю. Гэта дазваляе зэканоміць на будматэрыялах і павялічвае пажарную бяспеку. Падобная канструкцыя нярэдка ўсталёўваецца і пры праходзе праз гарышча.

выснову

Дымавой звычайна называюць герметычную вертыкальную трубу, галоўнай задачай якой з'яўляецца адвод прадуктаў згарання. А паколькі ўвесь час кантраляваць працу коміна цяжка, падчас мантажу варта не адступаць ад правіл пажарнай бяспекі.

Асноўную ролю ў дадзеным выпадку адводзяць раздзелцы - зазору паміж дымавой трубой і гаручымі канструкцыямі. Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
