Мантаж каналізацыі - асаблівасці добраўпарадкавання жылля

Камфорт у жыллё немагчымы без арганізацыі падачы халоднай і гарачай вады, адводу сцёкаў і стабільнай тэмпературы ў любую пару года. Мантаж каналізацыі і водазабеспячэння - вельмі адказная задача, тым не менш, справіцца з ёй можа любы уважлівы гаспадар.

Пералік нарматыўных дакументаў

Можна назваць больш за 10 нарматываў, у якіх, так ці інакш, згадваюцца каналізацыйныя сістэмы або арганізацыя водазабеспячэння.

Але калі плануецца ўся праца выконвацца без дапамогі спецыялістаў, то звярнуць увагу трэба на такія дакументы:

• БНіП 2.04.01-85 * - утрымлівае інфармацыю пра каналізацыю, падачы халоднай і гарачай вады. Можна лічыць «настольнай кнігай» пры праектаванні, у нарматыве ўтрымліваюцца хутчэй не правілы мантажу каналізацыі, а агульныя патрабаванні да сістэмы;
• БНіП 3.05.01-85 - тут таксама змяшчаюцца звесткі, карысныя пры праектаванні і мантажы вадаправода і ацяплення ў кватэры. Прыведзены патрабаванні размяшчэння канвектараў у доме, патрабаваныя ўхілы трубаправодаў на падыходзе да ацяпляльных прыбораў і т. Д.
• БНіП 41-01-2003 - спатрэбіцца толькі пры праектаванні ацяплення, вентыляцыі ў кватэры. Звесткі больш спатрэбяцца на этапе праектавання ацяпляльнага контуру;

Што тычыцца агульных патрабаванняў да сістэм каналізацыі, водазабеспячэння і ацяплення, то іх можна сфармуляваць так:

• герметычнасць стыкаў;
• мінімальная колькасць паваротаў трубаправода;
• ўхіл трубаправодаў (каналізацыі) варта падбіраць у адпаведнасці з дыяметрам;

• пры падборы труб трэба ўлічваць характар ​​плыні вадкасці, бо вада падаецца пад ціскам;
• у выпадку з ацяпленнем і гарачым водазабеспячэннем ўлічыць трэба яшчэ і доўгі ўздзеянне высокай тэмпературы.

Які матэрыял выбраць

Даўгавечнасць і частата абслугоўвання сістэмы водаадвода або водазабеспячэння залежаць, у тым ліку і ад таго, наколькі правільна быў падабраны матэрыял трубаправода.

Трубы для каналізацыі

Мантаж сістэм каналізацыі значна палягчаецца пры выкарыстанні пластыкавых труб (ПВХ або з поліпрапілена). Поліпрапіленавыя трубы радзей выкарыстоўваецца для арганізацыі водаадвода, галоўным чынам з-за таго, што яны больш пластычныя.

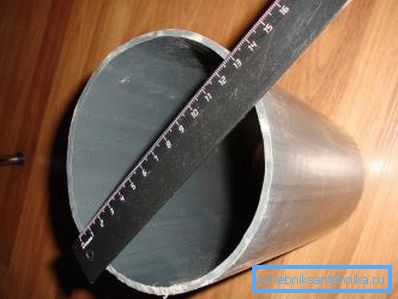

Каналізацыя працуе ў безнапорныя рэжыме, таму трэба толькі вызначыцца з дыяметрам на розных участках. Пластыкавыя каналізацыйныя трубы адрозніваюцца акрамя дыяметра яшчэ і таўшчынёй сценкі. Калі нагрузка невялікая (на трубаправод ўнутранай каналізацыі нагрузка амаль нулявая), то можна спыніцца на таўшчыні сценкі 3,2 мм.

А вось для вонкавага вадаправода усё залежыць ад глыбіні залажэння трубаправода. Калі ён пракладваецца ў ахоўным корабе, то таўшчыню таксама можна прыняць мінімальнай. У адваротным выпадку лепш выбраць трубы з таўсцейшай сценкай, праўда іх кошт некалькі вышэй. Асноўныя правілы мантажу пластыкавай каналізацыі прыведзены ніжэй.

Трубы для водазабеспячэння і ацяплення

Самыя жорсткія патрабаванні вылучаюцца да сістэмы ацяплення і гарачага водазабеспячэння. Бо матэрыял трубы павінен забяспечваць герметычнасць пры працяглым уздзеянні высокай тэмпературы (тэмпература цепланосбіта дасягае 95? С) і ціску.

Звярніце ўвагу! Поліпрапіленавы трубаправод адрозніваецца высокай пластычнасцю ў параўнанні з трубамі каналізацыйнымі ПВХ. Таму жорсткае замацаванне забаронена, у адваротным выпадку пры падачы гарачай вады магчымая дэфармацыя трубаправода.

І тут поліпрапіленавы трубаправод мае перавагу. Менавіта трубы з гэтага матэрыялу ўжываюцца для падачы вады (халоднай і гарачай), а таксама падачы цепланосбіта да радыятара.

Вызначыць ці падыходзіць трубаправод для мантажу сістэмы водазабеспячэння сваімі рукамі можна па маркіроўцы.

У залежнасці ад маркіроўкі труб могуць прымяняцца:

• для падачы халоднай вады - PN Лік азначае максімальнае працоўны ціск (у гэтым выпадку - 1 Мпа або 10,2 кг / гл²). Тэмпература вады не павінна перавышаць 20? С;
• для падачы і халоднай і гарачай вады - PN Максімальная тэмпература вады не павінна перавышаць 60? С. Выкарыстоўваюцца досыць рэдка, цана трохі вышэй, чым у PN10;
• для гарачага і халоднага водазабеспячэння - PN20 (ціск да 20,1 кг / гл²), Верхняя мяжа тэмпературы вадкасці складае 80? С. Вядома, ніхто не замінае выкарыстоўваць такія трубы і для падачы халоднай вады;
• для падачы цепланосбіта да радыятараў, такія трубы армуюцца алюмініевай фальгой. Дапушчальнае ціск - 25,49 кг / гл², а тэмпература вады можа дасягаць 95? С.

тэхналогія мантажу

Праектаванне сістэм водазабеспячэння, каналізацыі і ацяплення - ўзаемазвязаныя пытанні, таму пажадана скончыць з праектам да пачатку работ. Гэта дазволіць пракласці трубаправод па аптымальным «маршруце» і пазбегнуць непажаданых скрыжаванняў. Мантаж сістэм водазабеспячэння каналізацыі ацяплення пачынаецца толькі пасля прапрацоўкі плана.

Аптымальным можна назваць праектаванне ў спецыялізаваных праграмах. Трубаправод для падачы халоднай і гарачай вады афарбаваны сінім і чырвоным колерам адпаведна, гэта зручна для аптымізацыі маршруту.

Ўручную планаваць зручней на міліметровай паперы.

Інструкцыя па планіроўцы выглядае наступным чынам:

• перш у маштабе адлюстроўваецца планіроўка паверха (дома);
• на ім адзначаецца становішча сантэхнічных прыбораў і радыятараў ацяплення;
• пасля гэтага на плане сантэхнічныя прыборы трэба злучыць трубаправодам са стояков (для скіду сцёкаў);
• таксама да іх трэба падвесці халодную і гарачую ваду.

Такі план дазволіць дакладна падлічыць патрэбную колькасць труб і фасонных элементаў.

Парадак мантажу каналізацыі

Каналізацыйная сістэма падзеляцца на 2 падсістэмы - ўнутраную і знешнюю (ставіцца толькі да прыватных дамах).

У агульным выпадку мантаж пластыкавай каналізацыі выконваецца ў такой паслядоўнасці:

• у выпадку аўтаномнай каналізацыі спачатку усталёўваецца сэптык;

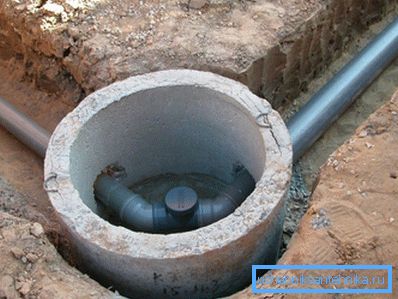

• затым ад сэптыка трубы ўкладваюцца ў траншэю да падмурка хаты, у месцы павароту трубаправода пажадана ўсталёўваць назіральныя студні;

• пасля гэтага пачынаецца мантаж ўнутранага трубаправода;
• ў бетонных сценах і перакрыццях загадзя рыхтуюцца адтуліны, а мантаж сістэмы каналізацыі ўнутры пачынаецца з ўстаноўкі стояка і яго падлучэння да выпуску;
• пасля гэтага застаецца толькі выканаць папавярховых разводку і падключыць да водаадвода сантэхнічныя прыборы.

Мантаж вадаправоднай сістэмы

Што тычыцца крыніцы вады, то гэта можа быць альбо цэнтралізаваны вадавод, альбо любы прыродны крыніца, напрыклад, вадаём або свідравіна. Вядома, у другім выпадку сітуацыя ўскладніцца тым, што ваду прыйдзецца яшчэ падняць на патрэбную вышыню і прадугледзець нейкі рэзерв на выпадак адключэння электрычнасці.

Пры арганізацыі вадаправода ў гарадской кватэры усё значна прасцей, дастаткова злучыць патрэбныя сантэхнічныя прыборы са стояков. Мантаж сістэм водазабеспячэння і каналізацыі не вельмі адрозніваецца, асноўныя тонкасці тэхналогіі крыюцца хутчэй у правільным злучэнні поліпрапіленавых труб.

Калі металічныя і ПВХ трубы часцей за ўсё злучаюцца раструбным спосабам і герметызуюцца водатрывалым герметыкам, то ў выпадку з поліпрапіленавыя трубы гэтага мала. Для дасягнення патрабаванай герметычнасці выкарыстоўваецца тэхналогія зваркі, пры гэтым канцы труб пад дзеяннем высокай тэмпературы размягчаются і пасля злучэння становяцца адным цэлым.

Звярніце ўвагу! Пры пракладцы вонкавай часткі вадаправода асабліва важна ўлічыць глыбіню прамярзання. Лепш выдаткаваць час і дадаткова ўцяпліць трубу, чым ўстараняць парыў зімой.

Ўстаноўка сістэмы ацяплення

Мантаж ацяплення водазабеспячэння каналізацыі - залог камфортнага жыцця ў доме. Але менавіта ацяпленне гуляе крытычна важную ролю ў фарміраванні мікраклімату.

Гэты элемент добраўпарадкавання дома можна лічыць самым складаным і працаёмкім, прычым складанасці могуць паўстаць ужо на этапе планавання. Трэба вызначыць патрабаваную магутнасць контуру з улікам тыпу цепланосбіта, яго тэмпературы, паверхавасці і памераў памяшкання. Ужо на падставе гэтага разліку падбіраецца адпаведны помпа, пашыральны бачок.

Трубаправод павінен вытрымаць пастаяннае дастаткова высокі ціск і тэмпературу парадку 90-95? С. Калі, напрыклад, у сістэме водаадвода дастаткова проста злучыць трубы разам, то ў ацяпляльным контуры трэба пастаянна маніторыць ціск (а значыць, спатрэбіцца манометр), мець магчымасць скідаць лішкі вады (пашыральны бачок).

Яшчэ адным адрозненнем можна назваць рух цепланосбіта. Калі каналізацыйная сістэма проста скідае сцёкі ў сэптык, а вадаправодная - дастаўляе ваду спажыўцу, то ў сістэме ацяплення цепланосбіт цыркулюе па контуры. Гэта значыць, у радыятар падаецца гарачая і адводзіцца халодная вадкасць.

падвядзенне вынікаў

Мантаж каналізацыі, а таксама водазабеспячэння і ацяплення - жыццёва неабходны ў любым доме. Гэтыя сістэмы праектуюцца і ўсталёўваюцца адначасова, забяспечваючы камфорт у любое надвор'е. Важна тое, што справіцца з гэтай задачай зможа нават пачатковец будаўнік.

На відэа ў гэтым артыкуле ўвага нададзена ўсім згаданым у артыкуле сістэмам.
