Мантаж керамічнага коміна

Да каналах адвядзення дымавых газаў прад'яўляюцца высокія патрабаванні па тэмпературнай устойлівасці і трываласці. Годнай альтэрнатывай цагляным комінах сталі керамічныя канструкцыі. Трубы з вогнеўстойлівай керамікі выкарыстоўваюцца для катлоў з любым відам паліва. Высокі кошт канструкцыі спалучаецца з доўгім тэрмінам службы і ўстойлівасцю да агрэсіўнай асяроддзі. Мантаж керамічнага коміна патрабуе захавання правілаў бяспекі і тэхналагічных нормаў, гэтыя ўмовы дазволяць пазбегнуць пажараў і забяспечаць якаснае адвядзенне прадуктаў гарэння.

прылада

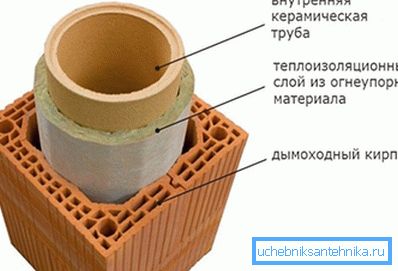

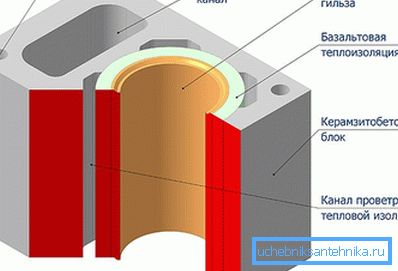

Універсальная Дымоходная сістэма ўяўляе сабой сэндвіч-канструкцыю, якая складаецца з унутранай керамічнай трубы і вонкавай часткі, вырабленай з лёгкіх керамічных дымоходных цэглы ці бетонных блокаў.

Паміж пластамі пракладваецца вогнетрывалы ўцяпляльнік, такі як базальтавая вата. Шамотного гліна, якая з'яўляецца сыравінай для вырабу тэрмаўстойлівай керамікі, забяспечвае магчымасць ўстаноўкі коміна для катлоў з высокай тэмпературай адводзяцца газаў. Гэты матэрыял адштурхвае вільгаць і неўспрымальны да ўздзеяння прадуктаў гарэння.

Канструкцыя дымавога канала забяспечвае дастатковую ступень цеплаізаляцыі, выключаючы з'яўленне кандэнсату на сценах. Якія выходзяць газы захоўваюць высокую тэмпературу да адтуліны ў трубе, толькі тут яны астуджаюцца да адукацыі вільгаці. Невялікі ўчастак, які падвяргаецца ўздзеянню кандэнсату, не аказвае істотнага ўплыву на керамічны комін. Канструкцыя разлічана на ўстаноўку як унутры, так і звонку дома.

годнасці

Выкарыстанне натуральнага вогнетрывалай матэрыялу ўнутры канструкцыі, ўцяплення і бетонных блокаў звонку дае шэраг пераваг перад цаглянымі і металічнымі комінамі:

1. Паляпшэнне цягі за кошт гладкіх сцен керамічнай трубы, якая не мае шурпатасцяў цэглы.
2. Па ўстойлівасці да карозіі комін з шамотной гліны пераўзыходзіць металічны. Дзякуючы сэндвіч-канструкцыі канал павольна астывае і кандэнсат ня з'яўляецца. Прадукты згарання не абсоўваюцца на гладкіх гліняных сценках трубы, таму не ўтвараюцца агрэсіўныя растворы, якія руйнуюць матэрыял.
3. Адсутнасць сажы забяспечвае бяспеку выкарыстання - дымавы канал не змяншаецца у дыяметры, ня правакуецца ўзгаранне адкладаў.
4. Універсальнасць - керамічны комін падыходзіць для газавых катлоў, агрэгатаў на цвёрдым і вадкім паліве, камінаў. Вырабляюцца канструкцыі для выкарыстання пры высокай ступені нагрэву і спецыяльныя трубы для нізкатэмпературных катлоў.
5. Добрая цеплаізаляцыя гарантуе хуткі прагрэў і нізкую страту цяпла, гэтыя фактары павялічваюць эфектыўнасць сістэмы ацяплення.
6. Сэндвіч-труба адпавядае патрабаваннем пажарнай бяспекі, яе знешні каркас з бетонных блокаў не награваецца і нясе пагрозы для драўляных перакрыццяў пры правядзенні праз жылыя паверхі і дах.
7. Доўгі тэрмін службы, да 30 гадоў гарантыі.
8. Простая ўстаноўка модульнай дымоходной сістэмы даступная для выканання сваімі рукамі.

Пры выбары керамічнай трубы ўлічваюць і яе недахопы: ўстаноўка павінна ажыццяўляцца вертыкальна без паваротаў, кошт такога коміна вышэй, чым цаглянага або металічнага, агульная вага канструкцыі стварае дадатковую нагрузку на падставу.

правілы выбару

Труба керамічнага коміна вырабляецца з асобных блокаў, якія шчыльна падганяюцца адзін да аднаго, таму не ўзнікае уцечак дыму. Яе вышыня разлічваецца загадзя, згодна з дзеючым нарматывам. Залішняя даўжыня коміна не палепшыць цягу, а толькі створыць складаныя аэрадынамічныя завіхрэнні, ня якія спрыяюць эфектыўнай працы газоотводящей сістэмы. Трубу набіраюць, кіруючыся правіламі:

• вышыня над плоскай дахам 50 см;
• труба, размешчаная ў 1,5 м ад канька, павінна ўзвышацца над ім на 50 см;
• пры адлегласці да 3 м край коміна не можа быць ніжэй лініі канька;
• знаходзячыся больш чым у 3 м ад канька, труба павінна дасягаць восі ў 10 градусах ад лініі яго гарызонту;
• дыяметр ўнутранага керамічнага канала не можа быць менш, чым у дымоотводящего патрубка;
• вышыня трубы ад лініі каласнікоў да вонкавага боку не менш за 5 м.

Керамічны комін можа выкарыстоўвацца для адвядзення газаў ад некалькіх прыбораў, але пры любой канфігурацыі ніжні модуль служыць для збору кандэнсату. Элементы коміна падбіраюць, арыентуючыся на тып ацяпляльнага прылады: камін, кацёл або печ. На велічыню дыяметра трубы ўплывае выгляд паліва і магутнасць катла. Для падліку неабходнай даўжыні керамічнага коміна спатрэбіцца значэнне вышыні столяў і даху.

мантаж коміна

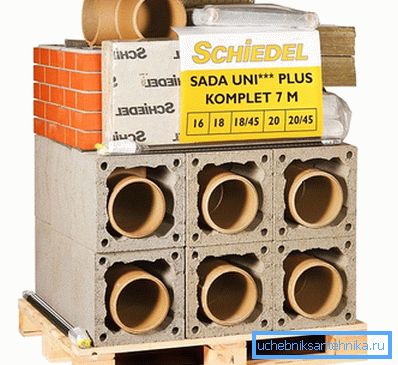

Вытворцы выпускаюць канструкцыю цалкам гатовую да зборкі, у яе ўваходзяць:

• керамічныя блокі, уключаючы траякі для прачысткі і падключэння да ацяпляльнага прыбору;
• ёмістасць для кандэнсату;
• каркас з блокаў, якія маюць адтуліны пад арматуру;
• мінеральны ўцяпляльнік.

Верх коміна абараняецца ад ападкаў спецыяльным конусам. У ніжняй частцы канструкцыі усталёўваецца рашотка для прытоку паветра. Падбіраючы паслядоўнасць ўстаноўкі модуляў і памер трубы, ўлічваюць, што месцы стыкоўкі асобных участкаў не павінны даводзіцца на праходы перакрыцця.

Істотны вага коміна патрабуе закладкі асобнага падмурка. Яго памеры перавышаюць дыяметр коміна на 10 см у кожны бок. Бетонавую падставу павінна быць роўным, яго гарызантальнасць правяраецца узроўнем. Каб забяспечыць роўную плоскасць, можна абкласці керамогранитную плітку. Падстава трубы, асабліва якая перавышае 7-8 м, павінна выстаўляцца строга па ўзроўні. Далей выконваецца гідраізаляцыя з рулоннага матэрыялу, складзенага ў два пласта. На падмурак укладваецца першы бетонны блок, пад яго выкарыстоўваецца цэментны раствор.

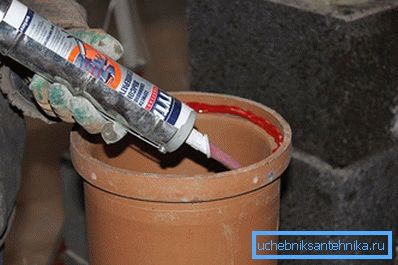

Для злучэння участкаў керамічнай трубы выкарыстоўваецца спецыяльны герметык. Ён вырабляецца самастойна з сухой сумесі, якая ўваходзіць у камплект, і вады, вытрымліваецца суадносіны 7: 1. Замешіваніе адбываецца ў цёплым памяшканні пры +20 градусах, выкарыстоўваць склад трэба на працягу 1-1,5 гадзіны пакуль ён не зацвярдзеў.

Савет! Застылы раствор нельга паўторна разводзіць вадой.

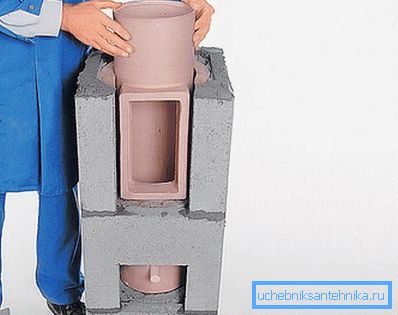

У першы блок усталёўваецца ёмістасць для сцякання кандэнсату, на яе пры дапамозе герметыка мацуецца ўчастак трубы з адтулінай для прачысткі. Гэты модуль абгортваюць базальтавай ватай. Кожны наступны модуль заводзіцца ў папярэдні і змацоўваецца вырабленым растворам. Лішкі складу, якія выступаюць на паверхню трубы, выціраюцца вільготнай губкай. Звонку керамічнай трубы выводзіцца каркас з бетонных блокаў, якія спалучаюцца цэментава-пяшчаным растворам. Пры неабходнасці ў іх выпілоўваюцца адтуліны пад індывідуальныя памеры траякоў. Прамая частка выконваецца з блокаў без адтулін.

Трэці модуль - трайнік для падлучэння ацяпляльнага прыбора. Яго закрываюць спецыяльнай франтальнай устаўкай. Пасля прамога ўчастка усталёўваецца засланка.

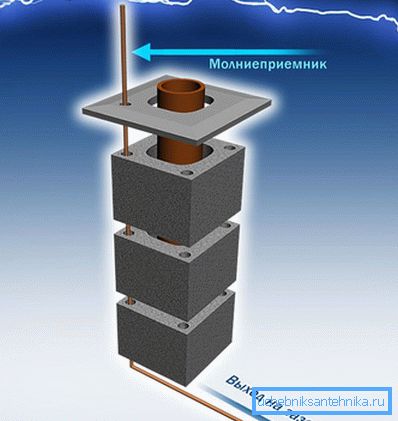

Савет! Праз бетонныя секцыі керамічнага коміна можна вывесці громаадвод.

Пры мантажы блокаў важна выконваць гарызантальны і вертыкальны ўзровень. Для надання канструкцыі ўстойлівасці і калянасці яе армуюць жалезнымі пруткамі. Пад металічную арматуру нарыхтаваны адтуліны ў кутах блокаў, адрэзкі па 1,5 м прасоўвалася ў іх і заліваюцца цэментавым растворам.

Пасля ўстаноўкі коміна трайнік для рэвізіі зачыняецца дзверцамі, а ў ніжнім блоку усталёўваецца вентыляцыйная рашотка. Які паступае праз яе паветра будзе перамяшчацца ўнутры канала і зніжаць тэмпературу. Керамічны комін усталёўваецца і без бетоннага каркаса, але ў такім выпадку труба мацуецца хамутамі праз кожны метр. На неацяпляемым гарышчы яна ізалюецца пластом каменнай ваты.

Месца праходу праз павярховы перакрыцце і гарышча агароджваюць корабам і ізалююць базальтавай ватай. Асаблівая ўвага надаецца бяспекі мантажу керамічнага коміна ў драўляным доме. Яго размяшчэнне прадугледжана ў 25 см ад драўлянай сцяны.

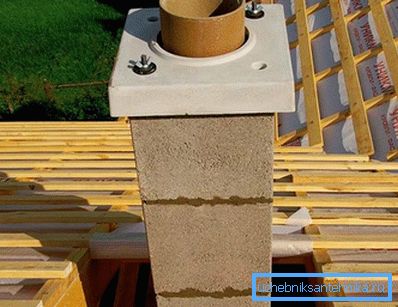

Фінальная частка коміна, размешчаная на даху, заканчваецца устаноўкай покрыўнай пліты з бетону і ахоўнага конусу з металу. Вонкавае аздабленне коміна выконваюць з пліткі ці іншага матэрыялу да спадобы ўладальнікаў дома.
