Мантаж коміна з сэндвіч труб

Комін тыпу «сэндвіч» з'яўляецца на сённяшні дзень найбольш выкарыстоўваным, бо ён вядомы сваімі практычнымі ўласцівасцямі, велізарнай функцыянальнасцю. Пагаворым пра тое, як праводзіцца мантаж коміна з сэндвіч труб.

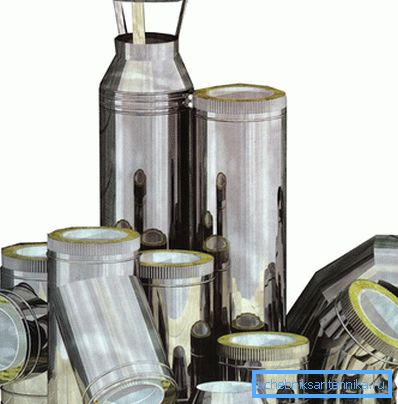

Перавагі сэндвіч труб

Да пераваг дадзенай канструкцыі можна аднесці наступныя ўласцівасці:

  • практычна поўная адсутнасць кандэнсату,
  • на сценках няма сажы,
  • нікчэмна малая магчымасць узнікнення пажару,
  • коміны лёгка абслугоўваць і пры неабходнасці чыніць.

Трубы сэндвіч выдатна падыходзяць у якасці матэрыялу для комінаў у будынках з дрэва, напрыклад, у лазнях і іншых драўляных пабудовах.

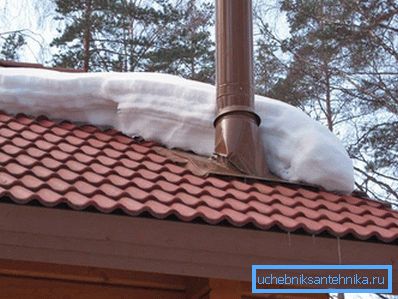

Як сабраць комін

Як сабраць комін

Выраблены комін складаецца з частак даўжынёй у 1 м, дзе кожная ўстаўляецца ў іншую. Каб лепш зразумець, як вырабляецца працэс мантажу, неабходна ўразумець, як менавіта прадстаўлена схема коміна ў доме. Усё вельмі проста: адзін выраб складаецца з вонкавай і ўнутранай труб, іх дыяметр адрозніваецца і стварае прамежак, у які ўкладваецца пласт уцяпляльніка. Труба, размешчаная ўнутры, звычайна выконваецца з нержавеючай сталі, а знешняя, ня жыве ў нястачы ў тэрмаўстойлівасці, можа быць выканана як з медзі, так і з латуні.

Савет! Ацынкоўка, калі яе выкарыстоўваць у якасці матэрыялу для труб, не зможа нармальна паводзіць сябе ў перыяд эксплуатацыі трубы, бо пры нагрэве, роўна як і пры астуджэнні, яна ўвесь час будзе мяняць свой дыяметр.

Пералічанымі недахопамі ня валодае нержавеючая сталь. Акрамя яе, пры выкарыстанні цвёрдага паліва, можна ўжываць нержавеючай сталь, якая мае гарачатрывалыя ўласцівасці.

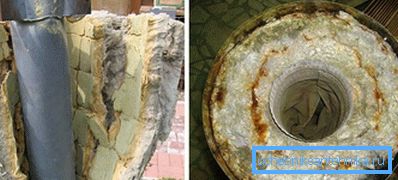

уцяпленне коміна

уцяпленне

Падчас ўстаноўкі сэндвіч коміна ў якасці матэрыялу для ўцяплення ўжываецца адмысловая базальтавая мінеральная вата. Пры таўшчыні ў 24-60 мм яе выкарыстоўваюць як унутраны уцяпляльнік для керамзітавых і поліурэтанавых труб. Аднак работы па яе кладцы часта патрабуецца весці ўручную, што патрабуе адмысловай акуратнасці.

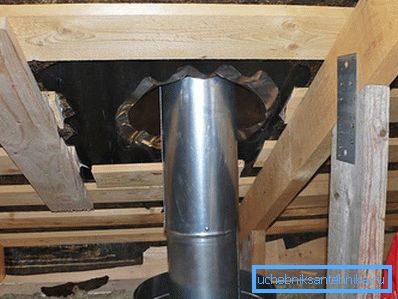

Спосабы злучэння труб

спосабы злучэння

Можна адзначыць некалькі спосабаў злучэння:

  • фланцевый;
  • байонетного;
  • і так званыя «па мастку холаду», «па кандэнсату», «па дыме».

Кожны з падыходаў мае свае адметныя ўласцівасці. Напрыклад, варыянт «па дыме» разлічаны на тое, каб унутр памяшкання (звычайна лазні) не трапілі прадукты, якія выдзяляюцца ўгарным газам. Метад, які ўлічвае адукацыю кандэнсату, арыентаваны на прадухіленне сцякання кандэнсатных утварэнняў ўніз па трубе.

Фланцевый метад мантажу мае на ўвазе, што дым, які праходзіць па коміну, не сустракае перад сабой нічога, што перашкаджала б яму пакінуць трубу. Ёсць, вядома, свае мінусы, якія звязаны з нядбайнасцю пры зборцы. Калі зборка ажыццёўлена недастаткова якасна, кандэнсат можа трапіць у якія ўтварыліся шчыліны, з прычыны чаго будзе пашкоджаны ўцяпляльнік.

схема збудаванні

У адрозненне ад фланцавага, байонетного спосаб цалкам выключае якое б там ні было трапленне вільгаці, так як тут ўнутраная труба ў коміне заходзіць прама ў раструб ніжняга сэндвіча, затое ёсць верагоднасць выхаду дыму.

Савет! Каб дым ня шкодзіў здароўю, а кандэнсат не псаваў цеплаізаляцыю, трэба папросту добра герметызаваць ўсе стыкі, і гэтая аперацыя неабходная незалежна ад абранага метаду.

Ўнутраныя трубы ў гэтым выпадку збіраюцца «па кандэнсату», пры гэтым ізаляцыя павінна прысутнічаць і ў тых месцах, дзе комін датыкаецца з драўлянымі элементамі даху. Да таго ж сэндвіч ня падыходзіць для прамога злучэння з трубой.

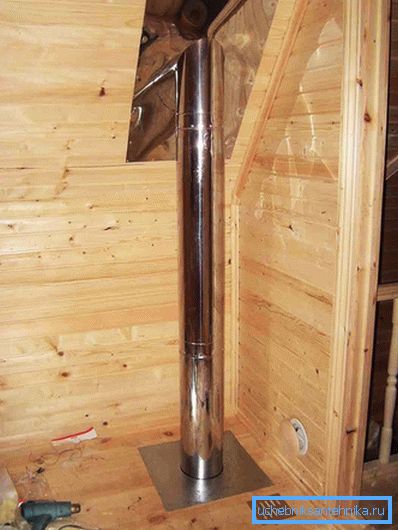

працэс мантажу

працэс мантажу

Варта адзначыць, што сам па сабе мантаж не з'яўляецца складаным, бо для таго, каб злучыць сэндвіч трубы не патрабуюцца спецыяльныя будаўнічыя навыкі. З чаго пачынаецца праца? Галоўнае запомніць, што мантаж заўсёды варта пачынаць знізу, а заканчваць уверсе, пры гэтым знешняя труба павінна апранацца на ўнутраную.

Па-першае, неабходна злучыць усе элементы, з якіх складаецца комін. Пачаўшы яго ўсталёўваць, трэба ўлічваць, што адзін канец трубы некалькі завужана; он-то і ўстаўляецца ў ніжнюю трубу. Паколькі комін не назапашвае сажу, з яго даволі лёгка вывесці кандэнсат. Зрабіць гэта можна усталяваўшы спецыяльныя траякі.

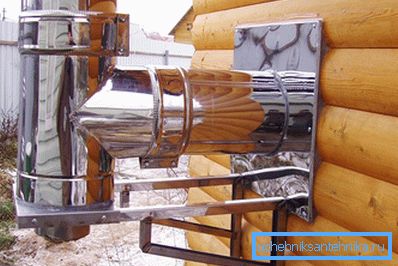

Праход скрозь сцяну

Па-другое, комін трэба правесці наверх, у першым выпадку разгледзім варыянт праз сцяну. Для гэтага ў ёй робіцца адтуліна пад трубу, праводзіцца труба, а швы зачыняюцца мантажнай пенай. Звонку мантуюцца мацавання пад кранштэйны, пасля чаго той высвятляецца. Вышэйзгаданыя траякі ўсталёўваюцца на прымацаваныя да кранштэйна куткі, на якіх яны змогуць перамяшчацца. Звонку сцяну можна зашыць лістом фанеры (таўшчынёй каля 1 см) або металу. Сам кранштэйн неабходна пакрыць фарбай або лакам, каб абараніць ад карозіі.

У перахадніку свідруецца адтуліна неабходнай даўжыні, пасля чаго ў яго апранаецца сам сэндвіч. Часам выкарыстоўваецца саступка, то ёсць прастора, спецыяльна пакінутае паміж сцяной будынка і дымавым каналам.

Калі ж праводзіць комін ў даху, то спачатку трэба вывесці трубу, а ўжо толькі пасля гэтага мацаваць ліст даху да лачання.

Савет! Пры вышыні коміна больш чым 1,2 м, неабходна замацаваць канструкцыю трасамі-расцяжкамі з абціскны хамутамі, інакш пад уздзеяннем моцнага парывістага ветру комін абрынецца.

Калі дах выканана з лёгкаўзгаральных матэрыялаў, тады яе варта абараніць ад магчымага ўзгарання. Для гэтага на трубу коміна, ўзвышаецца над металадахоўкай або шыферам, трэба ўсталяваць дэфлектар з сеткай для гашэння іскраў (абавязкова павінны быць дробныя вочкі).

Мацаванне коміна: што трэба ведаць

мацаванне

Далей трэба як мага больш трывала замацаваць комін. Усе траякі і калена, а таксама іншыя складнікі змацоўваюцца хамутамі, а сам трайнік ўмацоўваецца кранштэйнам. Калі раптам самая верхняя частка коміна дрэнна або зусім не замацаваная - лепш яе на ўсялякі выпадак умацаваць і тым самым падстрахавацца. Звычайна ў гэтым выпадку выкарыстоўваюцца расцяжкі, пастаўленыя пад вуглом 120 °.

Калі незразумела, як менавіта змацоўваюцца стыкоўныя злучэння, больш падрабязна пра гэта можна даведацца ніжэй. Сэндвіч трубы, як згадвалася раней, ўстаўляюцца сябар у сябра. Пасля заканчэння стыкоўкі, калі вы пераканаліся, што няма зазораў і ўсё ў парадку, дадзенае злучэнне змацоўваецца абціскны хамутом. Калі труба змацоўваецца з нейкім іншым элементам, тады хамуты неабходна выкарыстоўваць з абодвух бакоў.

Дарэчы, апорны кранштэйны можна зрабіць сваімі рукамі. Для яго збудавання спатрэбіцца пара куткоў (30, 50 мм). Гэтыя куткі разразаюцца на неабходныя адрэзкі балгаркай, свідруецца адтуліна для нітаў М10 і М8 пры дапамозе дрыля, затым усё разам збіраецца. Цалкам увесь працэс можна знайсці і ўбачыць на відэа ў Інтэрнэце.

Такім чынам, мы разабралі, як сабраць трубу правільным чынам, што і як злучаць, як ўсталёўваць трубу ў печку, як праводзіць праз сцяну і дах і як замацоўваць. Цяпер, па сутнасці, можна пагаварыць аб заканчэнні мантажу.

Завяршэнне мантажу коміна з сэндвіч труб

Ёсць маленькі і непрыкметны нюанс, пра які людзі або не ведаюць, або пра які забываюць - трэба зняць плёнку з труб. Яна спецыяльна была налепленая, каб абараняць трубы ад драпін і бруду, але цяпер, калі комін сабраны і ўсталяваны, патрэбы ў ёй няма. Больш за тое, калі яе забыцца зняць, пасля пад уплывам умоў надвор'я яна пачне злазіць, і будзе надаваць коміну неахайны выгляд.

Нармальная даўжыня гатовага коміна павінна складаць каля 5 м, максімум 6 м. Дадзенае адлегласць прынята лічыць ад Каласнікі печы да оголовка. Уся канструкцыя павінна быць праверана, кожнае шво або незаўважаны зазор павінен быць загерметызавалі. Звычайны герметык не падыдзе, патрэбен толькі цеплатрывалых, ён вытрымлівае тэмпературу да 1000 ° С. Наносіцца такой герметык на вонкавую паверхню як унутраных труб, так вонкавых. Калі ёсць пераход з одностенная трубы на двустенных, тады герметыкам пакрываецца вонкавая акружнасць. Калі гэты край работы выканана, напрыканцы неабходна праверыць патэнцыйна небяспечныя месцы, дзе труба можа нагрэцца больш за ўсё. Савет на тое, якая там тэмпература.

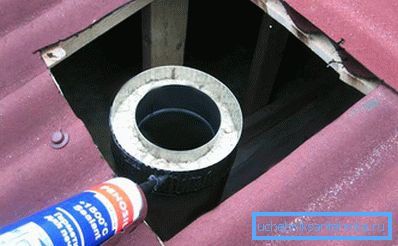

герметык

Хочаце, каб пасля чысціць комін было лёгка і проста? Паклапаціцеся пра тое, каб зрабіць у ім загадзя рэвізію. Што гэта такое? Так называецца невялікая здымная частка, адмыслова зробленая ў сценцы коміна. Яна можа выглядаць як адтуліну з дзверцамі.

відэа

Зборка коміна па кандэнсату вырабляецца наступным чынам:
