Мантаж медных труб сваімі рукамі: метады выканання і

У гэтым артыкуле мы распавядзем аб тым, як выконваецца мантаж медных труб сваімі рукамі і якія інструменты для гэтых мэтаў могуць спатрэбіцца. Нягледзячы на ​​тое, што кампаненты з каляровых металаў мала запатрабаваныя пры будаўніцтве водаправодных і ацяпляльных сістэм, тэма не перастае быць актуальнай, так як медныя трубкі сярэдняга і малога дыяметра ўжываюцца ў розных сферах.

Адразу ж адзначым, што мантаж медзі істотна адрозніваецца ад працы з іншымі разнавіднасцямі металічных труб. Але да таго як выканаць мантаж медных труб раскажам пра найважнейшыя перавагах і недахопах гэтага матэрыялу.

асноўныя характарыстыкі

Многія бачылі пацешны навукова-папулярны вопыт, дзе ўжываецца медная труба і магніт з неадыму. Аказваецца, фокусы, дзе магніт у меднай трубе перамяшчаецца запаволена, гэта не адзінае годнасць вырабаў з такога цветмета.

Сярод пераваг гэтага пракату адзначым наступнае:

• ўстойлівасць каляровага металу да акісляльных працэсаў;
• прастата механічнай апрацоўкі за кошт мяккасці металу;
• прастата мантажу за кошт розных метадаў зборкі трубаправода;
• экалагічная бяспека і нулявое ўздзеянне медзі на характарыстыкі транспартуецца асяроддзя;
• прывабны знешні выгляд, а таму магчымасць прымянення ў большасці сучасных і класічных інтэр'ераў.

Зрэшты, ёсць адзін істотны недахоп з-за якога трубаправоды з медзі не атрымалі шырокага распаўсюджвання - гэта высокі кошт.

Асноўныя метады мантажу медных трубаправодаў

Метады мантажу ацяпляльнай або вадаправоднай сістэмы вызначаюцца асаблівасцямі выкарыстоўваюцца труб.

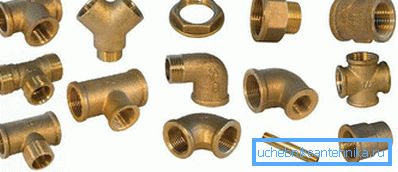

Медзь - гэта мяккі метал, а таму традыцыйныя метады злучэння з нарэзкай разьбы актуальныя толькі на таўстасценных вырабах.

Але так як большасць пакупнікоў, з меркаванняў эканоміі грошай, набывае менавіта танкасценны пракат з цветмета, засяродзім увагу на такіх метадах мантажу як:

• зварвання з выкарыстаннем прыпоя;
• злучэнне з выкарыстаннем прэс-фітынгаў;
• спорка з ужываннем цанговых фітынгаў.

Разгледзім кожны метад больш падрабязна.

Пайка з выкарыстаннем ацэтыленавай гарэлкі

Пайка можа ажыццяўляцца з дапамогай прымянення спецыяльных безрезьбовых фітынгаў. Акрамя таго, можна выканаць пайку з дапамогай самастойна выкананага раструба. У гэтым выпадку выкарыстоўваецца спецыяльны труборасширитель для меднай трубы.

Труборасширитель ўяўляе сабой ручной інструмент, рабочая частка якога ўстаўляецца ў адтуліну трубы. За кошт пракручванні рукаяці вакол сваёй восі сценкі развальцовываются, і перасек набывае большы дыяметр без шкоды для цэласнасці сценкі.

Інструкцыя зварачнага злучэння наступная:

• ужываючы спецыяльны разак, абразаем трубу патрэбнага памеру;
• далей ўжываем гратосниматель для медных труб і прыбіраем знешнюю і ўнутраную фаску з тарца;
• пасля гэтага чысцім край падрыхтаванага вырабы з дапамогай дробназярністай наждачнай паперы або скотч-Брайта;
• далей, такім жа чынам чысцім ўнутраную паверхню фітынга;
• зачышчаных канец трубы і ўнутраную паверхню фітынга пакрываем пластом флюсу або адмысловай пасты;
• злучаем усе кампаненты разам і зацісканы ў цісках;

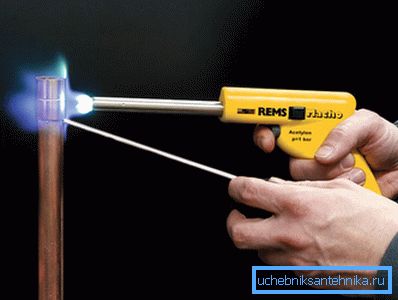

• распальваем ацэтыленавых гарэлку і грэем злучэнне, паступова праводзячы па стыку цвёрдым прыпоем;
• пасля таго як метал прагрэлася, сціраны лішкі прыпой анучай;
• пасля поўнага астывання атрыманы вузел гатовы да эксплуатацыі.

Інструкцыя пайкі з ужываннем труборасширителя такая ж і можа быць прыменена тады, калі трэба нарасціць трубу без прымянення злучальнага фітынга.

Важна: Для большай прывабнасці зварнога злучэння, участак паяння можна зашлифовать дробназярністай наждачнай паперай. Колер металу на ўчастку, дзе была выкананая шліфоўка, будзе крыху святлей, але з часам пацямнее.

цанговых злучэнне

Пашыральнік для медных труб можа быць выкарыстаны не толькі пры правядзенні пайкі, але і пры выкананні цангового злучэння.

Разгледзім тое, якая інструкцыя правядзення такога тыпу мантажных работ:

• Для пачатку падрыхтоўваем цанга для медных труб і спецыяльныя фітынгі. Пераканайцеся ў тым, што нарыхтаваныя кампаненты таксама зробленыя з медзі або з сплаваў з утрыманнем гэтага каляровага металу.
• На наступным этапе апранаем прыцемках накладную гайку і ўшчыльняльнае кольца на трубу.
• Затым поперченный зрэз развальцовываем і устаўляемы ў яго хваставік фітынга, папярэдне пераканаўшыся, што на ім ёсць два гумовых кольцы, якія забяспечваюць герметычнасць злучэння.
• Пасля гэтага можна зацягнуць гайку.

Прымяненне абціскны прэс-фітынга

Важна: Калі плануецца выкарыстанне спецыяльнага прэс-фітынга, спатрэбіцца спецыяльны абціскны інструмент для мантажу медных труб.

Інструкцыя правядзення зборкі вузла шмат у чым падобная з прымяненне цанговых фітынгаў, але ёсць некаторыя адрозненні. Перш за ўсё, выкарыстоўваецца не цанговый фітынг з ушчыльняльным кольцам і прыцемках накладную гайкай, а аналагічнае выраб, абсталяванае мяккай гільзай, якая абхапляе трубу па ўсёй акружнасці, утвараючы пры гэтым неразборное трывалае злучэнне.

Мантаж выконваецца наступным чынам:

• труба пад прамым вуглом абразаецца спецыяльным секатарам;
• з папярочнага перасеку здымаецца унутраная і знешняя фаска;
• падрыхтаванае адтуліну развальцовывается;
• выраб апранаецца на хваставік фітынга да ўпора;
• далей, пры дапамозе адмысловых абціскных абцугоў, уся канструкцыя фіксуецца.

Важна: Як ужо было сказана, вузел атрымліваецца неразборным, таму, перад тым як ўсталёўваць фітынг, трэба пераканацца ў тым, што ўсе памеры правільна адмераюць.

Прылада абціскных абцугоў

Прэс-кляшчы на ​​рынку прадстаўлены двума асноўнымі мадыфікацыямі:

• ручной інструмент - простыя ў эксплуатацыі, адносна кампактныя, надзейныя і рамонтапрыдатнасць прылады. Эфектыўнасць абціскання залежыць ад даўжыні рукоятей. Чым рукаяці даўжэй, тым прасцей прыкладаць мускульнай высілак і тым прасцей пры мантажы дамагчыся жаданага выніку.
• Інструмент з электрагідраўлічнае прывадам - эксплуатацыя такіх прылад на парадак прасцей і зручней.

Прэс-кляшчы, у залежнасці ад мадыфікацыі, могуць быць выраблены для працы з адным дыяметрам або могуць быць універсальнымі і мець некалькі зменных асадак.

Важна: Пры правядзенні мантажных работ абцугі не толькі прыціскаць краю фітынга да паверхні трубы, але і ўціскаецца іх, утвараючы баразёнкі, якія забяспечваюць максімальную герметычнасць.

Выбіраючы абцугі для разавага ўжывання, трэба аддаваць перавагу недарагім, нетяжёлым і зручным у працы інструментам.

прымяненне трубогиба

Распавядаючы пра інструмент для медных труб, неабходна адзначыць выкарыстанне трубогиба. Не сакрэт, што вадаправодная або ацяпляльная сістэма не заўсёды накіравана прама. У залежнасці ад асаблівасцяў сістэмы або канфігурацыі памяшкання, труба павінна тым ці іншым чынам змяняць кірунак.

Для таго каб звесці да мінімуму прымяненне фітынгаў, кірунак трубы змяняецца з дапамогай выгібу. Выкарыстанне спецыяльна падабранага абсталявання апраўдана тым, што тонкія сценкі выгнутай трубы будуць дэфармаваны раўнамерна і не будуць змятыя.

Трубогибы, прадстаўленыя на рынку, могуць быць аснашчаны ручным або электрычным прывадам. Абсталяванне характарызуецца прастатой прылады, а таму можа быць сабрана сваімі рукамі.

Калі трубогиб па тых ці іншых прычынах недаступны, пры мантажы вадаправоднай або ацяпляльнай сістэмы можна ўжыць адмысловую спружыну. Спружына адпаведнага дыяметра змяшчаецца ўнутр трубы, а затым паступова робіцца выгіб, пасля чаго спружына вымаецца вонкі. Жорсткія кольцы спружыны знутры распіраюць медныя сценкі і не даюць утварыцца складках па ўнутраным дыяметры згіну.

выснову

У гэтым артыкуле мы разгледзелі тое, якая інструкцыя самастойнай зборкі водаправодных і ацяпляльных сістэм з выкарыстаннем медных кампанентаў. Акрамя таго, мы разгледзелі асноўныя разнавіднасці інструментаў, якія можна ўжыць для правядзення мантажных прац.

Засталіся якія-небудзь пытанні, якія патрабуюць тлумачэнняў? У такім выпадку больш карыснай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
