Медныя трубы і фітынгі: падрабязны агляд матэрыялаў

Медныя вырабы з'яўляюцца выдатным варыянтам для арганізацыі практычна любога трубаправода.

  1. Па-першае, таму што магістраль з такога матэрыялу напэўна доўга праслужыць - бо медзь не гніе і не ржавее.
  2. Па-другое, на паверхні медзі ня ўтвараецца ніякіх шкодных або таксічных нарастаў.
  3. Па-трэцяе, матэрыял не псуецца ад перападаў тэмператур і з'яўляецца досыць трывалым. Акрамя таго паколькі медзь пашыраецца і звужаецца пры награванні або астуджэнні, гэта зніжае ўзровень трэння ўнутры вырабы. Адпаведна за кошт адсутнасці зносу павышаецца тэрмін і якасць службы ўсёй лініі ў цэлым.

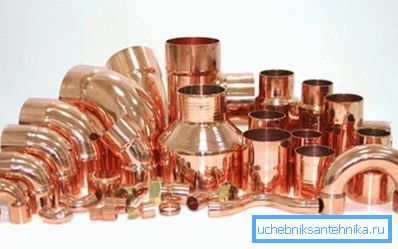

асартымент фітынгаў

Аднак, нягледзячы на ​​відавочныя перавагі далёка не кожны можа выкарыстоўваць такія вырабы ў сябе ў кватэры ці доме. Проста проста таму, што кошт медных элементаў даволі высокая.

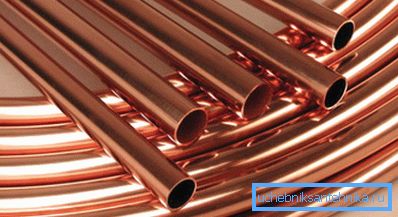

Фота труб з медзі

Але калі бюджэт дазваляе, то ведайце, што медныя магістралі можна паспяхова ўжываць для такіх мэтаў:

  • для вадаправода;
  • для газавых магістраляў;
  • для труб ацяплення;
  • для сістэм кандыцыянавання паветра.

Пры гэтым памятайце, што за кошт наяўнасці самых розных фітынгаў для медных сістэм, можна стварыць «трасу» з любой, нават вельмі складанай канфігурацыяй.

Што ж датычыцца якасці злучэнняў, то з гэтым таксама ўсё ў парадку, так як трубы і фітынгі з медзі могуць стыкавацца зусім рознымі спосабамі. Ёсць і стандартныя рэзьбавыя злучэння, ёсць і пайка.

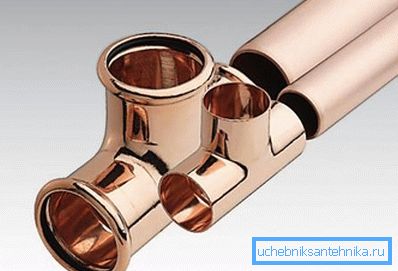

Стыкоўка медных элементаў

Давайце разбярэмся ва ўсім дэталёва.

віды фітынгаў

І тут варта адзначыць, што, перш за ўсё злучэння для медных магістраляў дзеляцца на два асноўных тыпу - на тыя, якія прызначаны для шматразовай зборкі-разборкі сваімі рукамі і на тыя, што мацуюцца толькі адзін раз (чытайце таксама артыкул Трубы і фітынгі з пашытага поліэтылену : тэхнічныя характарыстыкі і асаблівасці мантажу).

Гэта значыць першы варыянт падыходзіць для рамонту трубаправода, а другі выключна для яго першаснай зборкі.

Прыклад компрессіонные вырабы

компрессіонные дэталі

Вырабы ўяўляюць сабой перахаднікі з абціскны кольцам, якое зацягваецца з дапамогай звычайнага гаечны ключ. Па сутнасці, гэта дэталь, канцы якой часцей за ўсё ўстаўляюцца ўнутр трубы, а кальцо зацягваецца вакол яе і як бы заціскае магістральную лінію вакол дыяметра самага фітынга.

На адным вырабе могуць быць канцы рознага дыяметра - гэта дазваляе лёгка злучаць сістэмы рознага памеру. У большасці выпадкаў «компрессионки» ужываюцца для ацяплення і сістэм водазабеспячэння.

Дадзеныя дэталі могуць вырабляцца з рознага сыравіны, а менавіта:

Тып зыходнага матэрыялу асаблівасці
1.    Латунь. Гэты варыянт добры, але латунь адрозніваецца малым тэрмінам службы, так як з часам становіцца далікатнай (калі падвяргаецца ўздзеянню цвёрдай вады, напрыклад).
2.    Медныя дэталі. Выдатныя даўгавечныя фітынгі, толькі з імі трэба пры мантажы звяртацца вельмі акуратна. Лепш не ціснуць на гайкі і не зацягваць іх занадта моцна - медзь можа дэфармавацца.
3.    Металлопластіковые. Можна сказаць, што металлопластик - гэта нейкая «залатая сярэдзіна" паміж якасцю вырабы і яго коштам. Такія фітынгі недарагія і служаць даволі нядрэнна.
4.    З сталі. Сталёвыя элементы эксплуатуюцца доўга і ў прынцыпе якасна, аднак маюць мінус - баяцца карозіі.

Такія вось карысныя падрабязнасці.

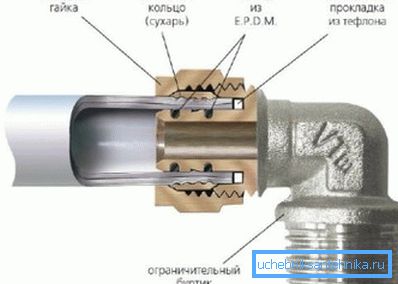

Прынцып дзеяння компрессіонные кольцы

Звярніце ўвагу на тое, што ўсе «компрессионки» маюць адзін істотны недахоп - за шчыльнасцю такога злучэння трэба ўвесь час сачыць. Справа ў тым, што абціскныя кольцы зафіксаваныя як бы ў рамках пэўнага дыяметра, а як ужо згадвалася раней - медныя сістэмы маюць ўласцівасць трохі звужацца і пашырацца пад уздзеяннем тэмпературы.

Як правіла, зазор у такіх выпадках атрымліваецца невялікі - у межах аднаго міліметра, але для працёку вады (і тым больш для выхаду газу) гэтага цалкам дастаткова.

Зараз разгледзім фітынгі для паяння медных труб.

капілярныя вырабы

Дадзеныя дэталі робяцца з медзі і прызначаны для злучэння медных «трас» з іншымі металамі. У капілярных фітынгі ўнутры першапачаткова закладзена дрот з медзі, волава або срэбра, якая плавіцца з дапамогай адмысловай гарэлкі, а потым выраб апранаецца на асноўныя лініі. Атрымліваецца, што прыпой астывае і запаўняе сабой усё шчыліны паміж фітынгам і магістраллю.

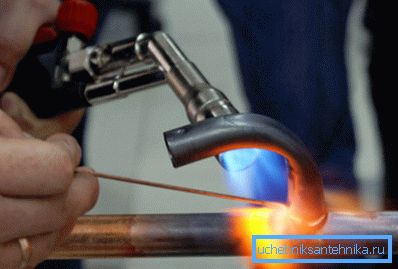

Спайка меднай сістэмы

Гэты тып злучэнняў вельмі трывалы за кошт высокай герметычнасці.

Фітынгі для медных труб пад пайку дзеляцца на такія асноўныя тыпы:

  1. На куткі 90 і 45 градусаў. Пры гэтым дыяметр рэшт на адным і тым жа вырабе можа быць розным. Акрамя таго можа адрознівацца і разьба на ўнутраную і знешнюю.
  1. На адводы. Гэта перахаднікі выгнутай формы, якія прызначаны для абмінання каналаў у кропках скрыжавання ліній магістралі.
  2. На звычайныя траякі і муфты.

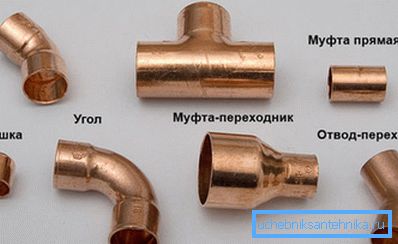

Адводы, муфты і траякі

Наступны тып злучэнняў.

Прэс-фітынгі

Па сутнасці, гэта дэталь, якая фіксуецца на трубах пад уздзеяннем ціску - яно ж у сваю чаргу ствараецца з дапамогай спецыяльнага прэса. Гэта значыць бярэцца пярсцёнак, у яго усоўваюць канцы «трасы» і кольца заціскаецца вакол іх.

Прэс фітынгі для медных труб актуальныя тады, калі не можа быць ажыццёўлена пайка. Пры гэтым спосаб лічыцца значна надзейней, чым компрессіонные злучэнне.

Звярніце ўвагу на тое, што абціскаць кольцы на медных элементах варта вельмі асцярожна. Медзь бо матэрыял мяккі і пад занадта моцным механічным ціскам можа папросту пагнуцца.

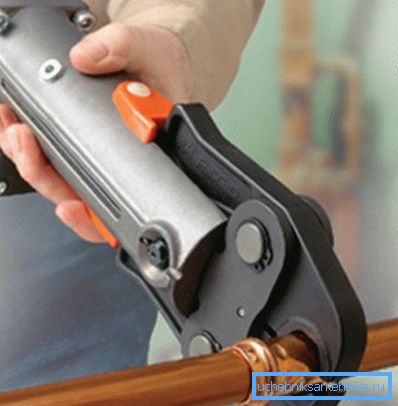

Абціскаючы кольцы прэсам

І апошні варыянт.

рэзьбавыя дэталі

Стандартныя рэзьбавыя фітынгі для медных труб вырабляюцца ў выглядзе:

  • муфт,
  • траяка,
  • кранаў і да т.п.

Асноўная адметная асаблівасць - гэта магчымасць шматразовага выкарыстання вырабаў. Іх можна без праблем здымаць, а затым зноўку апранаць на трубы.

Канструктыўная структура вельмі простая - гэта, па сутнасці, дэталь з унутранага або знешняга разьбой. Інструкцыя прымянення такога фітынга мае на ўвазе, што разьба ёсць і на канцах трубы, да якой перахаднік трэба падлучыць.

Рэзьбавыя дэталі для медных магістраляў могуць рабіць як з медзі, так і з любога іншага металу. І калі злучэнне выраблена з сталі або латуні, напрыклад, то лепш купляць тыя варыянты, на якія нанесена ахоўнае пакрыццё з цынку або хрому.

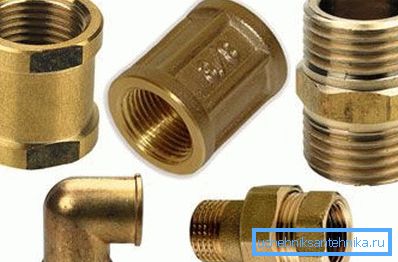

рэзьбавыя элементы

Савет: пры зборцы сістэмы з рэзьбавыя фітынгамі, старайцеся дадаткова загерметызаваць іх. Робіцца гэта з дапамогай пакулля - яна проста намотваецца на разьбярства перад закруткай, альбо з дапамогай сілікону. А калі ж на перахадніку маецца гумовая пракладка, то тады можна лёгка абыйсціся і без такіх дадатковых аперацый.

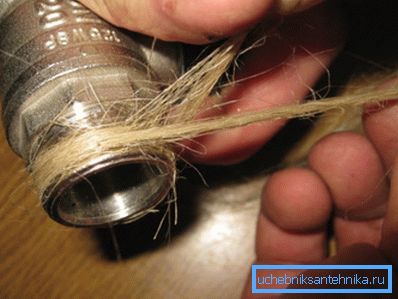

Намотванне пакулля

Што яшчэ хочацца адзначыць, дык гэта тое, што перахаднікі з разьбой лепш за ўсё купляць той жа маркі, што і трубы. У адваротным выпадку могуць узнікнуць дробныя цяжкасці са стыкоўкай элементаў. Справа ў тым, што могуць быць хібнасці паміж лініямі разьбы і да т.п.

Акрамя таго, не набывайце трубы і фітынгі з медзі сумніўнага паходжання. Лепш не эканоміць і давяраць толькі брэндах, якасць падыходу якіх праверана часам.

Такім чынам, давайце падвядзем вынікі.

заключэнне

Мы з вамі падрабязна разгледзелі, дзе прымяняюцца медныя трубы, і якія фітынгі да іх можна падабраць. Спадзяемся, што пасля чытання дадзенага агляду вы зможаце купіць па-сапраўднаму якасныя элементы сістэмы і змантаваць даўгавечны трубаправод (см.также артыкул Фітынгі для труб ПВХ: эканом-варыянт для мантажу камунікацый).

Ну а калі хочаце даведацца больш інфармацыі па абумоўленай тэме, то праглядзіце яшчэ відэа ў гэтым артыкуле.
