Металічная труба: комплексны аналіз матэрыялу і сферы яго

Металічныя трубы па Дасце могуць прымяняцца для вырашэння вельмі шырокага пераліку інжынерна-тэхнічных задач. Гэтаму спрыяюць іх добрыя эксплуатацыйныя паказчыкі, а таксама шырокі асартымент вырабаў, які выпускаецца сучаснай прамысловасцю.

У рамках невялікі агляднай артыкула немагчыма распавесці аб усіх нюансах вытворчасці і прымянення такіх вырабаў, аднак агульнае паняцце аб тым, што ўяўляюць сабой трубы з металу, мы пастараемся даць.

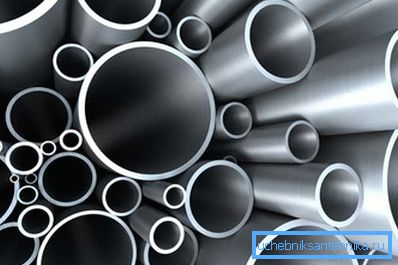

Трубны пракат прымяняецца практычна паўсюдна

Тэхнічныя характарыстыкі

тэхналогіі вытворчасці

Дакументам, які рэгламентуе тэхналагічныя працэсы пры вырабе, з'яўляецца ДАСТ на металічныя трубы. Калі быць зусім дакладным, то такіх Госцем існуе некалькі, у залежнасці ад таго, дэталь якой формы нам патрэбна і з якога матэрыялу мы будзем яе рабіць.

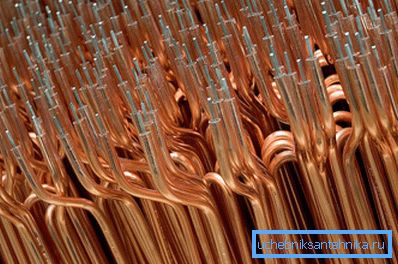

Вырабы з медзі цэняць за іх цеплаправоднасць

У залежнасці ад выкарыстоўванага сыравіны трубы бываюць:

  • Сталёвыя - найбольш распаўсюджаныя.
  • Чыгунныя - прымяняюцца ў асноўным для пракладкі каналізацыі.
  • Медныя трубы - валодаюць добрай цеплаправоднасцю, таму з іх робяць элементы сістэм ацяплення і кандыцыянавання. Таксама інструкцыя дапускае прымяненне медзі ў мантажы вадаправодаў.
  • Латуневыя трубы - адрозніваюцца малой схільнасцю да карозіі, выкарыстоўваюцца ў сістэмах водазабеспячэння.

Акрамя таго, у шэрагу выпадкаў магчымы выраб трубнага пракату з каляровых металаў, але кошт падобных вырабаў будзе куды вышэй, чым у радавы прадукцыі.

Методык вытворчасці таксама існуе некалькі:

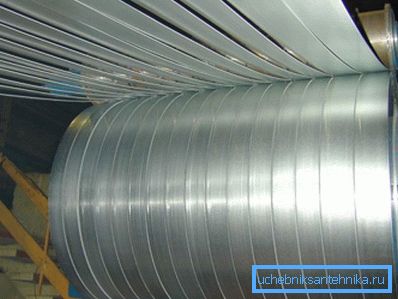

Сыравіну для зварных вырабаў
тэхналогія Асаблівасці працэсу
ліццёвы Па такой схеме вырабляюцца чыгунныя вырабы, а таксама фасонина для металічных труб (перахаднікі, фітынгі, калена і г.д.). расплаўленае сыравіну заліваецца ў форму, адкуль здабываецца пасля астывання і падвяргаецца фінішнай апрацоўцы.
бясшвовых Даўбешка награваецца, прашываецца на спецыяльным прэсе, пасля чаго трапляе на пракатны табар. Вальцы пракатнага табара пашыраюць адтуліну ад прашыўкі, дасведчаныя сценкі трубы і падаўжаючы яе да патрабаванага памеру.

Металічная гафрыраваная труба перад фінішнай апрацоўкай праходзіць обжимку ў спецыяльнай форме, дзе на яе паверхню наносяцца рэбры.

сварная Металічны ліст адпаведнай маркі распускаецца на палосы - штрипсы. Затым штрипсы трапляюць на фармоўку, дзе з іх робіцца труба. На завяршальным этапе краю паласы зварваюць, а які выступіў зварной шво зразаюць.

У залежнасці ад канфігурацыі падзяляюць прямошовные і спиральношовные трубы.

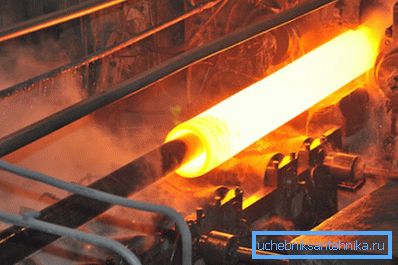

На фота - прашыўка нарыхтоўкі

асноўныя параметры

У залежнасці ад формы перасеку вылучаюць такія віды металічных труб:

  • круглыя
  • Профільныя.

Да апошняй катэгорыі адносяць квадратныя, прастакутныя і іншыя вырабы, якія выкарыстоўваюцца для вырашэння спецыфічных задач.

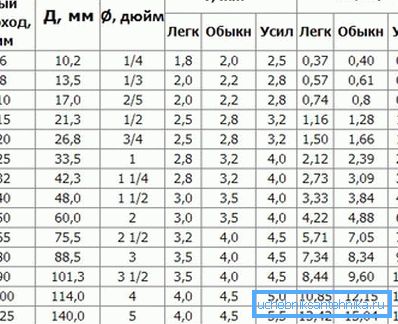

Табліца параметраў (для сталёвых дэталяў)

Да іншых важнейшых параметрах адносяць:

  • Дыяметр (для профільных - перасек ці суадносіны бакоў).
  • Даўжыню (актуальна толькі для адзінкавых разнавіднасцяў, паколькі некаторыя мадэлі пастаўляюцца ў бухтах пад адрэз).
  • Таўшчыню сценкі.

Гэтыя параметры могуць быць самымі рознымі, і большасць з іх змяшчаюцца ў адпаведных Дастах. У артыкуле мы толькі прывядзем некалькі прыкладаў у выглядзе вынятак з гэтых дакументаў.

У прынцыпе, ведаючы дадзеныя параметры, можна вылічыць масу трубаправода. Як разлічыць вага металічнай трубы круглага перасеку сваімі рукамі - раскажам ніжэй.

Формула такая:

М = (Д -Т) * Т * 0,025, дзе:

  • М - удзельная вага, кг.
  • Т - таўшчыня сценкі, мм
  • Д - вонкавы дыяметр, мм.
  • 0,025 -коэффициент для сталёвых круглых вырабаў.

Звярніце ўвагу! У квадратнай трубы гэты паказчык роўны 0,32, у прамавугольнай - 0,16.

Гофра мае досыць складаную канфігурацыю, таму яе вага звычайна не вылічаюць, а для разлікаў карыстаюцца таблічнага значэннем. Гэта ж тычыцца і іншых вырабаў асаблівай формы.

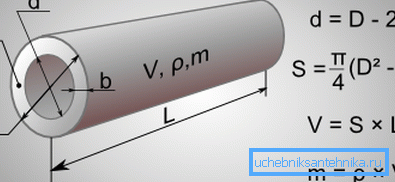

Гэтая схема дапаможа вылічыць вага

перавагі

Плюсы такой прадукцыі шмат у чым залежаць ад матэрыялу, з якога выраблена дэталь. І ўсё ж агульныя характарыстыкі ў розных вырабаў ёсць.

Сярод іх:

  • Высокая механічная трываласць.
  • Магчымасць апрацоўкі простымі інструментамі.

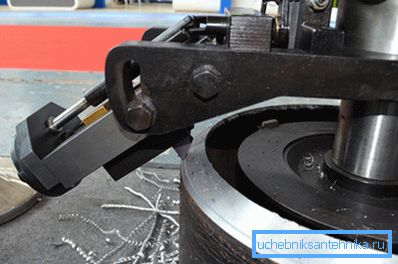

Фаскосниматель для металічных труб - інструмент для апрацоўкі тарца
  • Магчымасць ўладкавання герметычных злучэнняў.
  • Даўгавечнасць вырабы.
  • Шырокі асартымент дэталяў, які дазваляе падабраць элемент для любой канструкцыі.
  • Ўмераная кошт (выключаючы вельмі высокатэхналагічныя разнавіднасці).

сфера прымянення

Пералік задач, для вырашэння якіх выкарыстоўваюцца трубныя вырабы, вельмі шырокі:

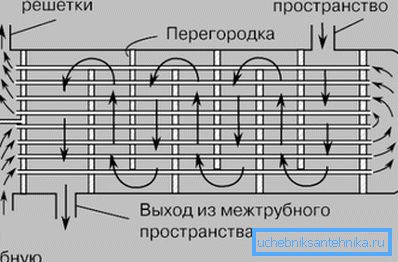

схема цеплаабменніка
  • Самыя тонкія патрубкі круглага перасеку з тонкай медзі або алюмінія ўжываюць пры вытворчасці цеплаабменнікаў ў сістэмах гарачага водазабеспячэння, ацяплення, ахладжэння і кандыцыянавання.
  • Трубы большага дыяметра - да 40-50 мм - асноўная сыравіна для ўладкавання вадаправодаў. Таксама яны могуць задзейнічацца для мантажу газаправодаў.

Звярніце ўвагу! Гэта тычыцца толькі прыватных сетак - для магістраляў могуць выкарыстоўвацца разнавіднасці з перасекам да метра і больш.

  • Профільная труба - універсальны будаўнічы і аздобны матэрыял. З яе робяць каркасы літаральна для ўсяго, што мае патрэбу ў апоры: мэблі, малых архітэктурных формаў (падстрэшкаў, альтанак, прыпынкаў), цяпліц, дачных домікаў і г.д.
  • Таксама профільныя трубы прымяняюцца ў якасці станін для абсталявання, з іх збіраюць рамы транспартных сродкаў, корпуса тэхналагічных прылад.

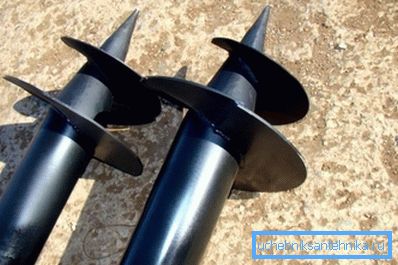

Шрубавыя палі з оголовков
  • Асобна варта згадаць палі з металічных труб: яны могуць быць як невялікімі (для дачных хатак і іншых лёгкіх будынкаў), так і гіганцкімі (для шматкватэрных дамоў).

Звярніце ўвагу! Для прадухілення дэфармацыі і надання неабходнай калянасці паражніны труб у гэтым выпадку лепш усё-ткі запаўняць бетонам.

заключэнне

Вядома, выкарыстоўваць увесь сортамент металічных труб у сваёй працы вы відавочна не будзеце - ужо занадта розныя гэтыя дэталі. Але пазнаёміцца ​​з асноўнымі відамі стаіць, і для гэтага ў першую чаргу рэкамендуем праглядзець відэа ў гэтым артыкуле.
