Муфты для пнд труб і іншыя спосабы іх злучэння

Якімі бываюць злучальныя муфты для труб ПНД (поліэтылену нізкага ціску)? Ці ёсць у розных відаў фітынгаў якія-небудзь спецыфічныя асаблівасці? Якімі яшчэ, акрамя муфтовых злучэнняў, спосабамі можна зрошчваць трубы?

Давайце разбірацца.

Муфтовые злучэння

пералік

Давайце пералічым усе віды муфтовых злучэнняў, якія ўжываюцца для поліэтыленавых трубаправодаў.

• компрессіонные фітынгі - разборныя, якія выкарыстоўваюць гумовыя колцавыя ўшчыльняльнікі. Прыцемках накладную гайка пры зацягванні пасродкам зацятага кольцы распірае ўшчыльняльнік; той, у сваю чаргу, шчыльна абхапляе трубу і герметызуе злучэнне.

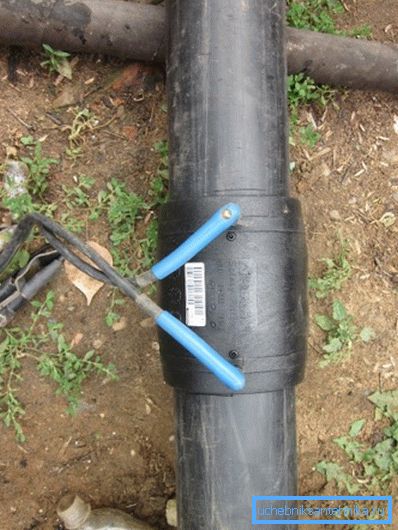

• Электросварные муфты для труб ПНД - разнавіднасць неразъемных злучэнняў, у якіх для аплаўлены сумежных паверхняў выкарыстоўваецца прадусталяваная вытворцам Награвальная спіраль. Выкарыстанне электросварные фітынгаў дазваляе абыйсціся без паяльніка: дастаткова толькі падаць на пару кантактаў 12 вольт з паніжальнага трансфарматара або акумулятара і вытрымаць пэўную працягласць нагрэву.

Дзіўна, што, у апошні час атрымалі распаўсюджванне зварачныя трансфарматары са счытвальнік штрых-кодаў. Пры чытанні маркіроўкі яны атрымліваюць інфармацыю аб напружанні, часу разагрэву і астывання фітынга.

Зрэшты, гэтая інфармацыя прысутнічае ў пазначэнні і ў даступным для візуальнага счытвання выглядзе.

Трываласць злучэння электромуфтовым спосабам не саступае суцэльнай трубе. Адзіны сур'ёзны недахоп гэтых фітынгаў - даволі высокі кошт. Прывядзём рознічныя цэны на найбольш хадавыя тыпапамеры прамых муфт без пераходу дыяметра.

• Раструбные злучэння выкарыстоўваюцца выключна пры мантажы безнапорныя каналізацыі. Напорныя ПНД трубы дыяметрамі 50, 110 і 150 мм цалкам сумяшчальныя з каналізацыйнымі фітынгамі адпаведных тыпаразмераў і нярэдка выкарыстоўваюцца замест больш звыклых НПВХ труб. Прычына - значна лепшыя акустычныя характарыстыкі поліэтылену: тоўстыя і эластычныя сценкі практычна цалкам гасяць гукі руху сцёкаў.

мантаж

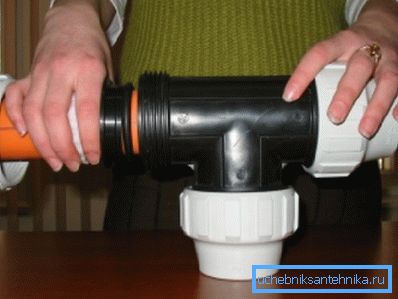

Як сваімі рукамі злучыць трубы з дапамогай компрессіонные фітынга?

1. Труба тарцом адмысловым нажом. У яго адсутнасць можна скарыстацца звычайнай ножовкой з наступнай апрацоўкай краю напільнікам. Рэз павінен быць дакладна перпендыкулярны падоўжнай восі.
2. З унутранай і вонкавай бакоў трубы здымаецца фаска. Лепш выкарыстоўваць для гэтай працы калибратор, але, у крайнім выпадку, падыдзе і востры нож. Мэта - не даць тарца задраць або зрушыць гумовы ўшчыльняльнік.
3. На трубу паслядоўна апранаюцца прыцемках накладную гайка, заціскная і ўпартае кольца і кальцавой гумовы ўшчыльняльнік, пасля чаго яе тарэц ўстаўляецца ў корпус муфты.
4. Кольцы і гайка зганяць да краю і закручваюцца ад рукі.

Як выконваецца зварка труб ПНД электромуфтовым метадам?

1. Труба тарцом і зачышчаецца ад смецця.
2. Пасля таго, як яна ўстаўлена ў фітынг, на яго кантакты на названае ў маркіроўцы час падаецца харчаванне.
3. На час астывання ўчастак трубаправода захоўвае поўную нерухомасць.

А што з мантажом каналізацыі з выкарыстаннем муфт з гумовымі ўшчыльняльнікамі?

Тонкасці усяго дзве.

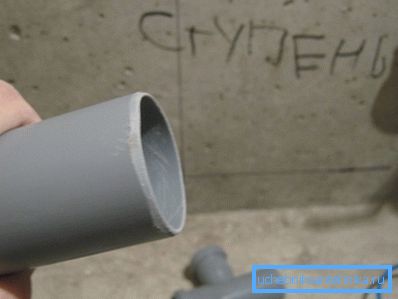

1. З тарца трубы здымаецца вонкавая фаска. Гэтую працу можна выканаць вострым нажом: поліэтылен лёгка рэжацца.

Дарэчы: у адрозненне ад поліпрапілена, для рэзкі і зняцця фаскі з поліэтыленавай трубы нельга выкарыстоўваць балгарку. Гэты пластык мае больш нізкую тэмпературу плаўлення і проста цячэ пры непазбежным падчас абразіўнай апрацоўкі нагрэве.

1. Паменшыць высілак, неабходнае для зборкі злучэння, дапаможа простая інструкцыя: на ўшчыльняльнік варта нанесці крыху мыла - вадкага або звычайнага.

праблемы

У некаторых выпадках компрессіонные муфты для злучэння труб ПНД пачынаюць цячы пад ціскам. Прычына заўсёды адна - няправільная зборка.

Замест таго каб надзець усе кольцы на трубу, яе ўстаўляюць у фітынг з саслабленай прыцемках накладную гайкай; разам з няякаснай апрацоўкай краёў гэта прыводзіць да таго, што тарэц трубы не ўваходзіць у кальцавой ўшчыльняльнік, а ўпіраецца ў яго.

Спосаб ліквідацыі праблемы відавочны: дастаткова зняць ўнутраную фаску і зноўку сабраць злучэнне, кантралюючы становішча ўшчыльняльніка.

альтэрнатывы

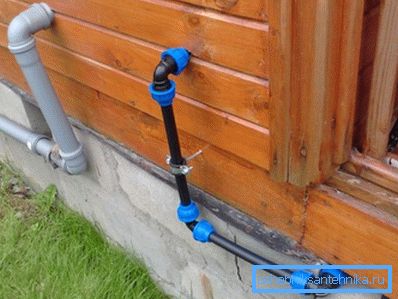

Ці можна пры мантажы вадаправода з поліэтылену абысціся без муфтовых фітынгаў?

зварка ўсутыч

Пры зборцы трубаправодаў з невялікім унутраным ціскам практыкуецца ручная зварка ўсутыч з выкарыстаннем прымітыўнага паяльніка - плоскага награвальнага элемента з тэфлонавым пакрыццём.

Пасля яго разагрэву да 210 - 220С тарцы труб прыціскаюцца да яго і пасля аплаўлены сумяшчаюцца. Пасля астывання і зачысткі грата (выдушанага за межы шва расплаву) трываласць такога злучэння дасягае 60-80% трываласці суцэльнай трубы.

Аднак: для напорных вадаправодаў настойліва рэкамендуецца выкарыстоўваць паяльнікі з механічнай цэнтроўкай і кантраляваным высілкам прыціску.

Штуцеры для пашытага поліэтылену

Разам са звычайным поліэтыленам пры мантажы вадаправодаў часта выкарыстоўваецца так званы пашыты. Дзякуючы нескладанай мадыфікацыі яго малекулы ўтвараюць не толькі паслядоўныя, але і папярочныя сувязі, што рэзка павялічвае тэрмаўстойлівасць і механічную трываласць палімера.

Адно з уласцівасцяў, якія надае сшыўка гэтаму пластыку - механічная памяць. Пры дэфармацыі труба хутка вяртаецца да першапачатковага стану.

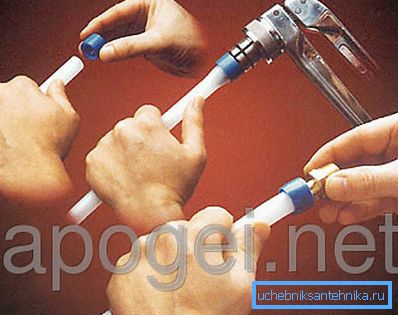

Гэта ўласцівасць выкарыстоўваецца пры мантажы з дапамогай штуцэраў:

1. Труба пашыраецца з дапамогай адмысловай прылады - экстендер.
2. У раструб ўстаўляецца штуцэр фітынга.
3. Сузившаяся і надзейна абціснуць штуцэр труба дадаткова фіксуецца на ім хамутом.

заключэнне

Спадзяемся, што прапанаваны увазе чытача матэрыял дапаможа яму выбраць аптымальны для яго выпадку спосаб мантажу.

Як заўсёды, відэа ў гэтым артыкуле змяшчае дадатковую тэматычную інфармацыю. Поспехаў!
