Награвальны кабель для труб: 3 выгляду прылад для актыўнага

Водонагревательный кабель для труб можа стаць выдатным рашэннем у сітуацыі, калі неабходна абараніць іх змесціва ад уздзеяння нізкіх тэмператур. Вядома, для працы такіх сістэм патрабуюцца досыць вялікія аб'ёмы электраэнергіі, аднак у шэрагу выпадкаў падобныя выдаткі з'яўляюцца цалкам апраўданымі.

Каб вы маглі арыентавацца ва ўсім разнастайнасці кабельнай прадукцыі і правільна ўжываць абраныя вамі мадэлі, у наступных раздзелах мы прывядзем найбольш актуальную інфармацыю па гэтай тэме.

Абарона труб ад холаду

Пракладка трубаправодаў пад адкрытым небам і ў халодную памяшканнях (на гарышчах, у падвалах і г.д.) абавязкова павінна суправаджацца мерапрыемствамі па абароне ад нізкіх тэмператур. Уся справа ў тым, што на холадзе вадкасць замярзае, а гэта, у сваю чаргу, можа прывесці да поўнай або частковай закаркаванні трубы, а часам і да яе разрыву.

Для прадухілення падобных праблем звычайна карыстаюцца наступнымі спосабамі:

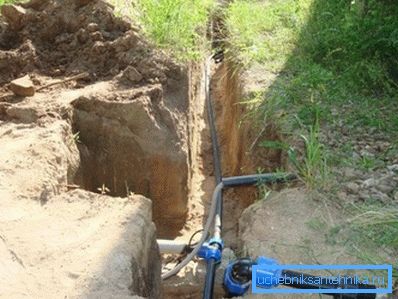

• Можна абкласці трубы ніжэй узроўня прамярзання грунта. Як правіла, у зоне ўмеранага клімату на глыбіні каля 1,5 м станоўчая тэмпература захоўваецца нават у моцны мароз, так што турбавацца пра замярзанні вады не прыходзіцца.

Звярніце ўвагу! У паўночных рэгіёнах прыходзіцца заглублять трубы значна мацней, а ў зоне вечнай мерзлаты гэты спосаб наогул непрыстасавальны.

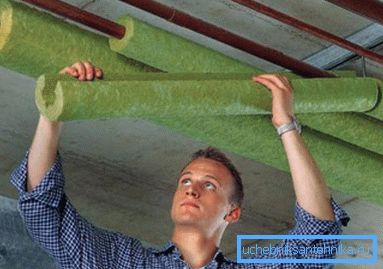

• Пры адкрытай пракладцы, а таксама пры размяшчэнні на невялікай глыбіні камунікацыі ахінаюць цеплаізаляцыйнымі матэрыяламі. Часцей за ўсё для гэтага выкарыстоўваюцца кажухі на аснове шклаваты або мінеральнай ваты, але ў апошні час набываюць папулярнасць і канструкцыі з пенапалістырола.

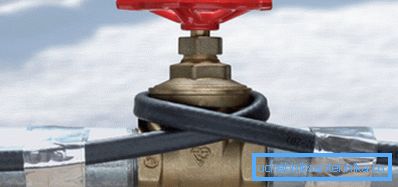

• Нарэшце, для гарантаванай абароны ад прамярзання на паверхні трубаправода (або ўнутры яго) можа быць устаноўлены спецыяльны кабель. Пры праходжанні электрычнага току гэты кабель награваецца, аддаючы значную частку цяпла трубе і яе змесціва.

Нягледзячы на ​​дастатковую складанасць у рэалізацыі і высокую затратнасць менавіта трэці спосаб з'яўляецца найбольш эфектыўным. Па гэтай прычыне кабельны абаграванне трубаправодаў ужываюць там, дзе да стабільнасці працы сістэм водазабеспячэння і каналізацыі вылучаюцца павышаныя патрабаванні.

разнавіднасці кабеляў

рэзістыўныя

Найбольш просты сістэмай, якая выкарыстоўваецца для падтрымання аптымальнай тэмпературы трубаправода, з'яўляецца рэзістыўны кабель.

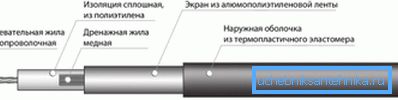

Яго канструкцыя ўключае ў сябе такія элементы:

• Нихромовый правадыр з фіксаваным супрацівам. Пры праходжанні току награваецца, з'яўляючыся асноўнай крыніцай цяпла.

Звярніце ўвагу! У залежнасці ад колькасці такіх правадыроў вылучаюць одножильные і Двужыльная мадэлі.

• Фотополимерная ізаляцыя, якая абараняе правадыр ад замыканняў і якая забяспечвае перадачу цяпла на аплётку.
• Оплетка з меднай дроту, якая выконвае функцыю раўнамернага размеркавання вылучанага якая праводзіць жылы цяпла. Таксама можа з'яўляцца экрануе пластом.
• Вонкавая ізаляцыя з добрай цеплаправоднасцю. Прадухіляе карозію медных і нихромовых частак, надзейна абараняючы іх ад вільгаці і атмасферных уздзеянняў.

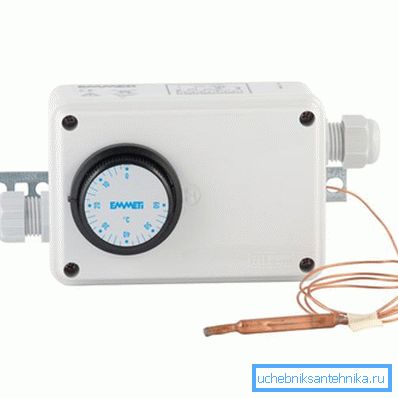

Ключавой асаблівасцю працы рэзістыўнага кабеля з'яўляецца тое, што ён ўключаецца і выключаецца з дапамогай асобнага тэрмастата. Функцыі гэтай прылады рэгулююцца ў аўтаматычным рэжыме згодна з паказаннямі устаноўленых тэрмадатчыка.

Наяўнасць тэрмастата і індыкатараў тэмпературы робіць сістэму дастаткова ўразлівай. Пры адключэнні або выхадзе з ладу хаця б аднаго з гэтых вузлоў кабель пераходзіць у рэжым бесперапыннай працы, і як вынік - хутка выходзіць з ладу ў выніку перагрэву.

самарэгулявальная

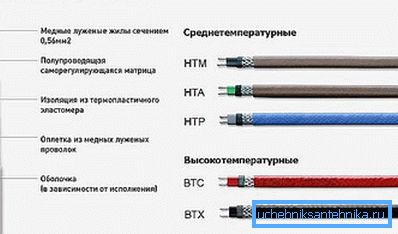

Апісаных вышэй недахопаў пазбаўленыя самарэгулявальная сістэмы нагрэву труб:

• Як і ў рэзістыўных кабеляў, крыніцай нагрэву служаць токаправодныя жылы з нихрома або аналагічных сплаваў.
• Жылы размяшчаюцца ў ізаляцыйных каналах з палімераў з высокай цеплаправоднасцю.

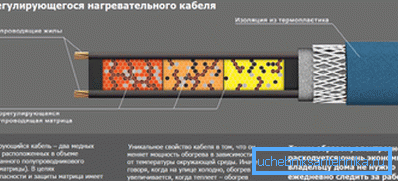

• Паміж каналамі размяшчаецца паўправадніковая матрыца, залежная ад тэмпературы: чым мацней яна грэецца, тым менш у ёй фармуецца токаправодных шляхоў.
• Такім чынам, рэгуляванне працы кабеля ажыццяўляецца аўтаматычна: калі труба астывае, матрыца інтэнсіўна праводзіць ток, і праваднікі награваюцца мацней. Чым вышэй падымаецца тэмпература, тым ніжэй будуць правадніковыя ўласцівасці кабеля, так што рызыка перагрэву і плаўлення правадыроў зводзіцца да мінімуму.

Звярніце ўвагу! Дадатковым полюсам такой сістэмы з'яўляецца адсутнасць тэрмастата і датчыкаў.

Ключавым недахопам самарэгулявальная нагревателей з'яўляецца іх досыць высокі кошт (каля 200 рублёў за пагонны метр). Зрэшты, надзейнасць сістэмы звычайна кампенсуе такія выдаткі.

унутраныя

Асобную групу прылад складаюць ўнутраныя кабелі.

У адрозненне ад больш папулярных вонкавых, яны мантуюцца непасрэдна ў паражніны трубы, і характарызуюцца значна большай эфектыўнасцю за кошт мінімізацыі цепластрат.

• У якасці асноўнай крыніцы цяпла звычайна выкарыстоўваецца адмысловы самарэгулявальнай награвальны кабель для мантажу ўнутры трубы. Такія мадэлі камплектуюцца больш шчыльнай ізаляцыяй з добрымі влагозащитными ўласцівасцямі, што дазваляе ім засцерагаць металічныя жылы і матрыцы ад замыкання.
• Рэзістыўныя мадэлі таксама могуць прымяняцца для ўнутранага мантажу, але гэта з'яўляецца хутчэй выключэннем, чым правілам.

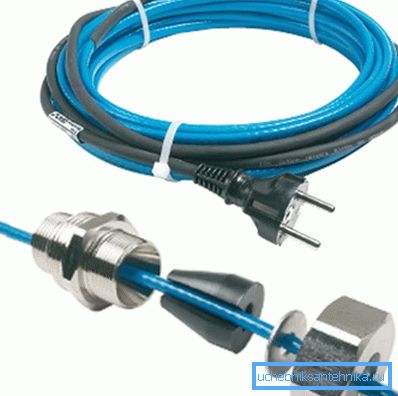

• У камплект награвальнай сістэмы акрамя самога кабеля звычайна ўваходзяць спецыяльныя муфты і сальнікі для ўстаноўкі на трубаправод.
• Харчаванне прылады забяспечваецца ад сеткі 220В. Часам інструкцыя рэкамендуе падключаць праваднікі праз крыніца бесперабойнага харчавання, каб падтрымліваць іх у працоўным стане пры адключэння электраэнергіі.

методыкі мантажу

вонкавая ўстаноўка

І вонкавыя, і ўнутраныя праваднікі можна ўсталяваць сваімі рукамі.

На самай справе асаблівых складанасцяў мантаж не ўяўляе - трэба толькі выконваць некаторыя простыя правілы:

• Для прыватных дамоў выбіраем мадэль з магутнасцю ад 30 да 60 Вт / м - у зоне ўмеранага клімату больш проста не трэба.
• Трубу чысцім ад бруду, пылу і іржы. Для максімальна эфектыўнай цеплаперадачы нам трэба, каб правадыр шчыльна прылягаў да металу або пластыку.

Савет! Калі выконваецца абаграванне палімернага трубаправода, то перад мантажом теплонесущих элементаў трубу варта абгарнуць фальгіраваны матэрыялам. Так цёпла будзе размяркоўвацца больш раўнамерна, а рызыка плаўлення ПВХ або поліпрапілена знізіцца да мінімуму.

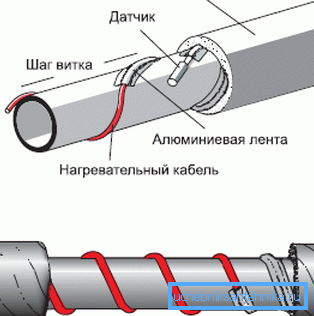

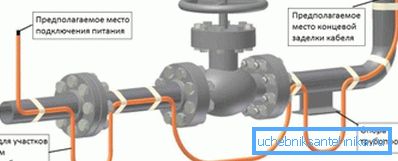

• Ўкладваем кабель ўздоўж трубы (прамы альбо хвалістай лініяй) ці ж намотваецца з яго спіраль з крокам да 40 см. Пры выкарыстанні рэзістыўных мадэляў ні ў якім разе не дапускаем перасячэння правадыроў: у месцы кантакту яны вельмі хутка перагараць.
• Праз кожныя 20 см фіксуем праваднік з дапамогай металізаванага скотчу або спецыяльнага тэрмаўстойлівага бандажа.
• Для зніжэння цепластрат праклейваць кабель зверху алюмініевай стужкай на палімернай аснове, пасля чаго перакрываем цеплаізаляцыйным кажухом.

унутраная ўстаноўка

Некалькі складаней вырабляецца ўнутраная ўстаноўка:

• Падбіраем мадэль, даўжыня якой адпавядае даўжыні ацяплянага адрэзка трубы. Тут неабходна браць пад увагу, што правадыр не павінен праходзіць праз запорную арматуру, і планаваць пракладку з улікам гэтага факту.

Савет! Выкарыстоўваць такія сістэмы можна толькі ў трубаправодах з унутраным дыяметрам ад 20 мм і больш.

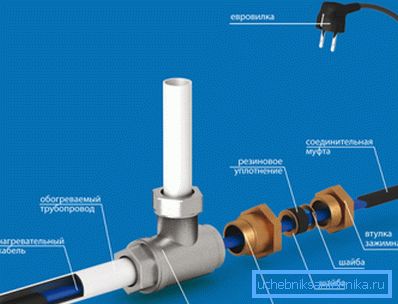

• Трайнік падыходнага перасеку урэзаўшыся ў трубу ў месцы ўводу кабеля.
• Заводзім правадыр у трубу, сочачы за тым, каб награвальная частка цалкам знікла ў прасвеце.
• Фіксуем прыладу ў траякі, выкарыстоўваючы якія ўваходзяць у камплект фітынгі і перахаднікі.
• Падлучальны награвальнік да электрасеткі, выкарыстоўваючы відэлец ці электрашчыток.

Калі выкарыстоўваўся самарэгулявальнай кабель, то пробны пуск можна выконваць у любой сітуацыі. А вось рэзістыўныя мадэлі пажадана выпрабоўваць і выкарыстоўваць толькі пры запаўненні ўсіх труб вадой, інакш рызыка перагрэву істотна ўзрастае.

выснову

Ужываючы награвальны шнур для труб (а менавіта так часам называюць грэе кабель), мы прадухілілі замярзанне вады ў зімовы перыяд. А гэта значыць, што ні зніжэнне напору, ні парывы ​​вадаправода і каналізацыі нам не будуць страшныя нават у самы моцны мароз. Больш падрабязна азнаёміцца ​​з прынцыпам дзеянні і методыкай мантажу апісаных прылад можна на відэа ў гэтым артыкуле.
