Нарэзка разьбы на трубе: 2 спосабу стварэння надзейнага

У апошні час большасць трубаправодаў, незалежна ад іх памераў і функцыянальнага прызначэння, вырабляецца з пластыка або іншых сучасных матэрыялаў. Але часам узнікае неабходнасць правядзення рамонту або мантажу металічных вырабаў. Таму інструкцыя аб тым, як вырабляецца нарэзка трубавай разьбы для злучэння тых ці іншых дэталяў наўрад ці будзе для вас лішняй.

Разнавіднасці разьбовых злучэнняў

Існуе мноства розных відаў разьбы. Адрозніваюць метрычную і цалевую, правую і левую, а таксама розныя формы профілю. Але ў большасці выпадкаў вы будзеце працаваць толькі з трохкутнай.

Спынімся на іншых адрозненнях.

Цалевая характарызуецца наступным:

• усе абазначэння на рэжучыя інструменты нанесеныя ў цалях;
• ў профіль выглядае як роўнабаковы трохкутнік, кут вяршыні якога складае 55 градусаў;
• крок паміж віткамі больш, таму злучэнне атрымліваецца больш трывалым.

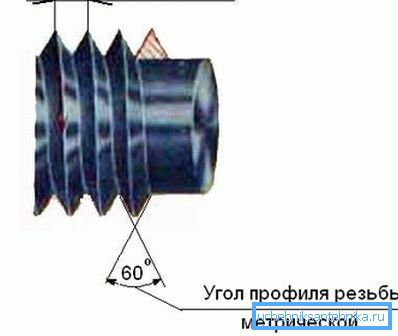

Асаблівасці метрычнай:

• вымярэння і маркіроўкі вырабляюцца ў міліметрах;
• кожны віток мае выгляд роўнабаковага трыкутніка;
• адлегласць паміж суседнімі віткамі менш, чым у цалевай.

Першая ўжываецца для злучэння водаправодных і водаадводных сістэм, а метрычная - ва ўсіх астатніх выпадках.

Што да іншых крытэрыяў класіфікацыі, то тут усё відавочна:

• пры правабаковай нарэзцы гайка накручваецца па гадзінны стрэлцы;
• пры левабаковай нарэзцы для замацавання неабходна круціць гайку супраць гадзінны стрэлкі.

Спосаб 1. Выкарыстанне электрычнай прылады

Сучаснай прамысловасцю выпускаецца мноства электраінструментаў, якія палягчаюць і паскараюць працу як прафесійных будаўнікоў, так і тых, хто любіць нешта майстраваць сваімі рукамі.

Таму нядзіўна, што ў будаўнічых крамах прадаецца станок для нарэзкі разьбы на трубах, што дае магчымасць зрабіць якаснае і надзейнае злучэнне, асабліва на нарыхтоўках невялікіх памераў, якія цяжка замацоўваць пры нарэзцы ўручную.

Гэты прыбор аснашчаюцца магутным электрарухавіком з рэдуктарам, што круціць рэжучыя інструмент, у якасці якога выступаюць плашчакі (Лерка) рознага дыяметра. Вам дастаткова толькі націснуць на пускавы рычаг і дачакацца заканчэння працэсу.

Але такое прыстасаванне для нарэзкі разьбы на трубах мае недахоп. Пры апрацоўцы вялікай колькасці нарыхтовак плашчак можа перагрэцца і зламацца. Гэтага не адбудзецца, калі падчас нарэзкі рабіць перапынкі, але тады ўзнікае пытанне аб мэтазгоднасці набыцця апарата, цана якога дастаткова высокая.

Варта адзначыць яшчэ некалькі важных нюансаў:

• з выкарыстаннем электраінструмента вельмі цяжка нарэзаць доўгае разьбярства ў некалькіх месцах на нарыхтоўках, чый дыяметр перавышае 1 цаля;
• станок для нарэзкі разьбы на трубах не дазваляе праводзіць працу, калі дэталь ўсталяваная занадта блізка да паверхні сцяны.

Савет! Набываць электрычны резьбонарезатель мэтазгодна толькі ў тым выпадку, калі вы прафесійна займаецеся устаноўкай і рамонтам вадаправодных сістэм, у тым ліку з металічных труб. Калі апрацоўваць дэталі трэба толькі час ад часу, лепш купіць ручной набор для нарэзкі разьбы на трубах, магчымасцяў якога будзе цалкам дастаткова для большасці сфер прымянення.

Спосаб 2. Ручная нарэзка разьбы

Прызначэнне разьбы і ўжывальныя інструменты

Перад тым як перайсці непасрэдна да працэсу працы, варта вызначыцца, навошта ўвогуле патрэбна разьба.

Справа ў тым, што толькі з дапамогай такога тыпу злучэння стыкуюцца:

• пластыкавыя дэталі з металічнымі;
• запорная арматура і іншыя падобныя дэталі;
• сантэхнічныя прыборы.

У цяперашні час для нарэзкі ўжываецца:

• спецыяльная плашчак (лерка);
• клупп (ці як яго яшчэ называюць клуб для нарэзкі трубавай разьбы).

З дапамогай гэтых інструментаў можна ажыццявіць стыкоўку вырабаў любога прызначэння і дыяметра.

Савет! Калі вы не маеце вопыту ў слясарных работах, мэтазгодна скарыстацца клупп, які мае восевую накіроўвалую, якая палягчае працэс. Прымяненне плашчакі патрабуе некаторых навыкаў. У адваротным выпадку існуе небяспека сапсаваць як інструмент, так і трубу.

падрыхтоўчы этап

Купіўшы абраны вамі інструмент для нарэзкі разьбы на трубах, прыступаем да выканання працы.

Спачатку варта належным чынам падрыхтаваць нарыхтоўку:

• труба чысціцца ад слядоў карозіі, рэшткаў наяўнага пакрыцця, бруду і пылу да з'яўлення характэрнага металічнага бляску;
• з тарца нарыхтоўкі пры дапамозе напільніка здымаецца фаска;
• месца нарэзкі добра змазваецца для палягчэння працы рэжучай прылады.

Калі вы выкарыстоўваеце плашчак, рэкамендуецца перад пачаткам працы патрэніравацца на адрэзку старога трубаправода. Няправільна зробленае разьбовае злучэнне не дазволіць якасна злучыць патрэбныя дэталі.

Акрамя таго, не рэкамендуецца эканоміць пры куплі інструмента. Няякасныя плашчакі ці клупп для труб могуць пашкодзіць ўвесь трубаправод.

Нарэзка разьбы з дапамогай плашчакі

У выпадку калі вамі для вырабу злучэння прымяняюцца плашчакі, парадак работы будзе наступным:

1. Труба заціскаецца ў ціскі альбо фіксуецца іншым прыдатным чынам. Неабходна, каб падчас працы нарыхтоўка была цалкам нерухомая і надзейна замацаваная.

1. Плашчак патрэбнага дыяметра усталёўваецца ў спецыяльны трымальнік і фіксуецца там з дапамогай адпаведных шруб.
2. На трубу і плашчак наносіцца змазка, якая палягчае працу і засцерагае інструменты ад пашкоджанні.
3. Затым варта акуратна змясціць інструмент на тарцы нарыхтоўкі і, круцячы яго па гадзіннікавай стрэлцы, ажыццявіць нарэзку першага вітка.

1. Памятаеце, што плашчак павінна размяшчацца строга перпендыкулярна нарыхтоўцы.
2. Зрабіўшы злучэнне патрэбнай даўжыні, адкруціце інструмент і прайдзіцеся ім па злучэнні яшчэ раз.

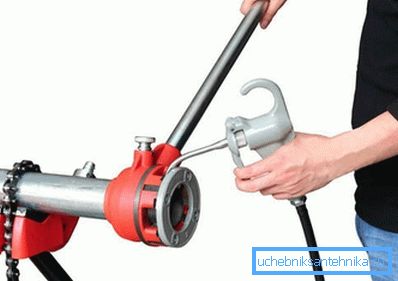

Праца з клупп

Гэта прыстасаванне дазваляе з лёгкасцю нарэзаць разьбярства нават неспрактыкаваным майстрам. Яно ўяўляе сабой тую ж плашчак, але дадаткова абсталяваную накіроўвалых прыладай і ляскоткі. Часцей за ўсё прадаецца ў наборы з Лерка розных памераў.

Праца складаецца ў наступным:

1. Клупп патрэбнага памеру усталёўваецца ў трашчотку і фіксуецца.
2. На тарэц трубы і інструмент наносіцца змазачных матэрыял.
3. Накіроўвалая апранаецца на тарэц трубы. Гэта гарантуе, што рэжучы інструмент будзе размяшчацца строга перпендыкулярна.
4. Для наразання варта круціць трашчотку.
5. У працэсе працы трэба дадаткова змазваць патрэбны ўчастак нарыхтоўкі.

Прычыны з'яўлення бракаванай разьбы

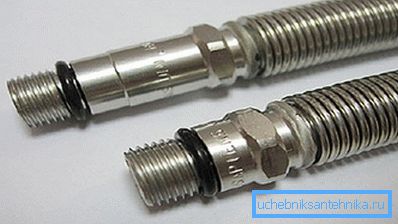

Калі не выконваць пералічаныя вышэй патрабаванні, разьба можа атрымацца бракаванай, што не дазволіць якасна і герметычна далучыць запорную арматуру ці фітынгі для каналізацыйных труб.

Часцей за ўсё прычынамі шлюбу з'яўляюцца:

• няправільна абраныя інструменты - дыяметр трубы і плашчакі, крок злучэння альбо яе выгляд не адпавядаюць адзін аднаму;
• няякасныя плашчакі ці клупп - калі рэжучая абза пашкоджана або затупленыя, зрабіць якаснае злучэнне не атрымаецца;
• недастатковая колькасць змазкі;
• выкарыстанне плашчакоў без адпаведнага вопыту ў працы.

выснову

Разьбовае злучэнне, нягледзячы на ​​складанасці ў яго вырабе, з'яўляецца адным з найбольш надзейных і даўгавечных. Больш падрабязна пра працэс мантажу трубаправодаў можна даведацца з відэа ў гэтым артыкуле.
