Обсадная труба: разнавіднасці і асаблівасці прымянення

25-02-2018
Трубы

Обсадная труба ПНД ці яе сталёвы аналаг ўжываецца для ўмацавання сцен ствала свідравіны. Адразу ж пасля таго як прасвідравана свідравіна, узнікае неабходнасць ва ўжыванні обсадной трубы (калоны). Пасля таго як калона ўстаноўлена ў свідравіну, праводзіцца цэментавы або гліняны тампанаж ствала.

І толькі па заканчэнні правядзення гэтых работ можна быць упэўненым у тым, што свідравіна аптымальна абаронена ад плывуна, грунтавых вод і іншых не менш актуальных рызык. Разгледзім падрабязней то, як выкарыстоўваюцца металічныя або пластыкавыя обсадные трубы.

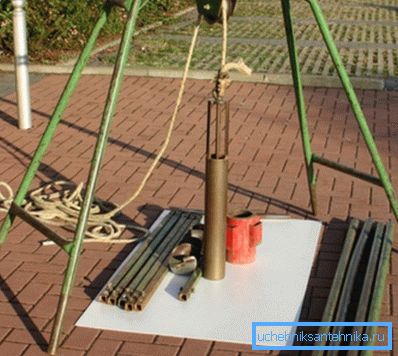

Бурэнне свідравіны на прысядзібным участку

асаблівасці прымянення

Сучасныя обсадные трубы для буранабіўных паль ўяўляюць сабой секцыі труб, якія жорстка злучаюцца паміж сабой. Таўшчыня сценак канструкцыі, як правіла, не перавышае 4 см.

Злучэнне некалькіх труб у адзіную канструкцыю можа выконвацца з дапамогай злучальных муфт для труб. Для гэтага на трубах прадугледжана канічная разьба з трохкутным профілем.

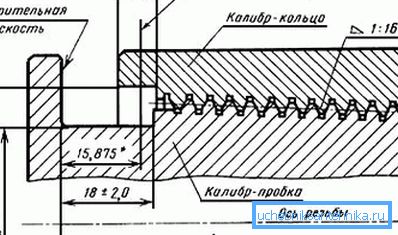

На схеме намаляваная трохкутная разьба обсадных труб

Інтэнсіўнасць праходкі вызначаецца дыяметрам свідравіны, працоўнымі характарыстыкамі свідравога абсталявання, асаблівасцямі грунту і г.д.

Прымяненне обсадной калоны забяспечвае наступныя перавагі:

  • магчымасць правядзення работ у водонасыщенном слабым грунце;
  • магчымасць перакрыцця гарызонту ў плывуна грунтах;
  • прадухіленне вібрацыйнага і дынамічнага ўздзеяння на грунт;
  • забеспячэнне бяспекі ўстаноўкі паль;
  • магчымасць ўстаноўкі паль ў непасрэднай блізкасці ад ужо эксплуатаваных будаўнічых аб'ектаў без шкоды для іх цэласнасці;
  • меншая цана правядзення буравых работ і наступнай эксплуатацыі свідравіны;
  • забеспячэнне надзейнай абароны свідравіны ад абвальвання;
  • забеспячэнне аптымальнага кантролю бурэння аж да дасягнення апорнага пласта;
  • магчымасць ажыццяўлення кантролю адпаведнасці фактычных і праектных інжынерных і геалагічных умоў непасрэдна ў ходзе бурэння;
  • эфектыўнае разбуривание або выманне валуноў;
  • эфектыўнае запаўненне свідравін бетонам.

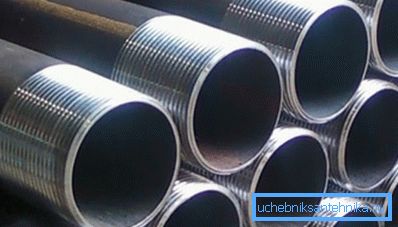

Бясшвовых труба обсадная 508 з канічным разьбой трохкутнага профілю

Прамыслова якія вырабляюцца обсадные трубы для паль бываюць двух тыпаў:

  • обсадные мадыфікацыі;
  • калонкавага мадыфікацыі.

І тая, і другая катэгорыя ўжываецца для ўмацавання свідравін у ходзе іх свідравання і наступнага ўжывання. Выраб апускаецца грунт і не дазваляе нестабільным слаям пароды абсыпацца.

Бурэнне з обсадной трубой праводзіцца наступным чынам:

  • Бурятся верхнія пласты пароды;
  • У атрыманае паглыбленне апускаецца і цэментуецца статуя:
  • Паміж вонкавым дыяметрам калоны і ўнутраным дыяметрам свідравіны заліваецца бетон (радзей закладваецца гліняны раствор);
  • Пасля таго як бетон набраў дастатковую трываласць, у першасную калону апускаецца труба меншага дыяметра і працягваецца бурэнне;
  • Пасля таго як чарговая труба заняла патрабаванае становішча, работы працягваюцца зноў да таго часу, пакуль буравое абсталяванне не выйдзе на праектную глыбіню.

канструкцыйныя асаблівасці

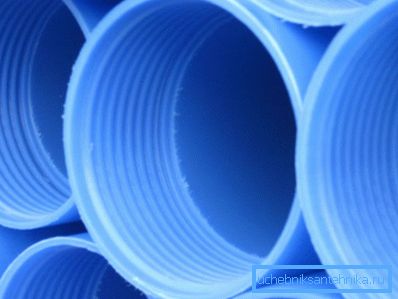

Вырабы з полівінілхларыду

ДАСТ на обсадные трубы прад'яўляе да гэтых збудаванняў цэлы шэраг строгіх патрабаванняў.

Напрыклад, нягледзячы на ​​розную таўшчыню сценак і канфігурацыю калон, гэтыя параметры павінны адпавядаць межаў устаноўленым правіламі:

  • Калі обсадные трубы па Дасце 632 80 вырабляюцца з звычайнай дакладнасцю, то іх непрямолинейность з разліку на 1 м пры дыяметры да 89 мм не можа перавышаць 0,7 мм і не можа быць больш за 1 мм пры дыяметры да 146 мм.
  • Калі вырабляюцца трубы падвышанай дакладнасці, параметры непрямолинейности павінны складаць не больш за 0,5 мм для вырабаў з дыяметрам да 146 мм.

Інструкцыя прымянення обсадных труб для свідравін шмат у чым залежыць ад матэрыялу, ужытага пры іх вырабе. Сучасныя вырабы вырабляюцца з ужываннем чыгуну, сталі, палімерных матэрыялаў, азбестацэменту і драўніны.

У цяперашні час найбольшае распаўсюджванне атрымалі канструкцыі, вырабленыя з прымяненнем палімерных матэрыялаў, такіх напрыклад, як полівінілхларыду (ПВХ).

Сярод пераваг поливинилхлоридных калон адзначым наступнае:

  • меншая цана ў параўнанні з металічнымі аналагамі;
  • вялікая трываласць у параўнанні з азбестацэментам;
  • абсалютная ўстойлівасць да каразійнай працэсам і, як следства, практычна неабмежаваны эксплуатацыйны рэсурс;
  • ўстойлівасць да механічнай нагрузцы да 5 т;
  • ідэальна гладкая ўнутраная і знешняя паверхню і, як следства, прастата прымянення сваімі рукамі.

Звязаныя з гэтым матэрыялы і аксэсуары

Сама па сабе калона, незалежна ад таго з якога матэрыялу яна выраблена, не здольная спраўляцца з пастаўленымі пярэдняй задачамі.

Для забеспячэння належнай эфектыўнасці эксплуатацыі ўжываецца шэраг спадарожных аксесуараў, сярод якіх адзначым наступныя катэгорыі:

  • Разец - уяўляе сабой рэжучы элемент, які мантуецца на нажавы секцыі ў пачатку трубы. Пасродкам разцоў вырабляецца заглыбленне і пазіцыянаванне калоны ў грунце.

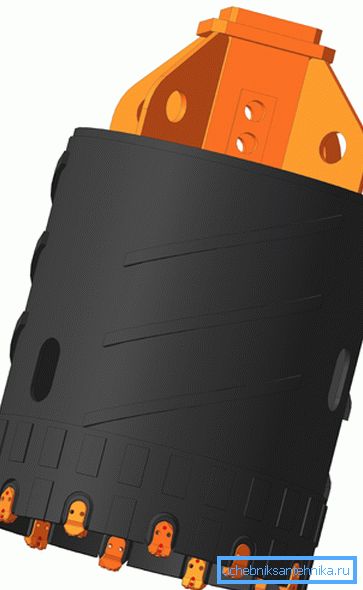

Разец (калонкавага фрэза)

Разец обсадной трубы вырабляецца з ужываннем такіх матэрыялаў як цвёрдасплаўная сталь або победитовые сплавы.

Як правіла, сталь выкарыстоўваецца пры вырабе галоўкі і хваставік, якія не ўступаюць у непасрэдны кантакт з грунтам ў працэсе бурэння. Победитовые сплавы прымяняюцца пры адліўцы зуб'яў, якія руйнуюць грунт, а таму павінны характарызавацца падвышанымі трывальнымі ўласцівасцямі.

Важнай умовай, якое павінна быць выканана пры вытворчасці разцоў, гэта высокае якасць знітоўкі зуб'яў і галоўкі.

Важна: Большая частка вырабляюцца сёння разцоў праходзіць перадпродажны выпрабаванні. У ходзе выпрабаванняў, спайка правяраецца з дапамогай сдвиговой механічнай нагрузкі.

Сучасныя разцы на рынку прадстаўлены двума асноўнымі разнавіднасцямі - скоросъёмными і приварными мадыфікацыямі.

Выбар той ці іншай катэгорыі аксесуараў выконваецца ў адпаведнасці з асаблівасцямі выкарыстоўваюцца труб.

  • Центратор - ужываецца для надання обсадной калоне строга перпендыкулярнага палажэнні і раўнамернага выдалення ад краю свідравіны па ўсім яе перыметры.

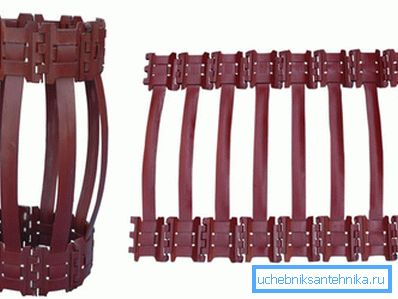

Центратор калонкавага

Центараторы з'яўляюцца необъемлемым умовай, што забяспечвае якасную і эфектыўную абсыпкай калоны. Ўстаноўка центраторов на трубы вырабляецца з крокам не больш за 9 метраў. Канструктыўна прылада ўяўляе асадкі ў выглядзе муфты з распорочными крылцамі.

  • Вечка для обсадной трубы - гэта прылада, якое ўсталёўваецца на свідравіны калоны для прадухілення обсыпания ў іх паражніну грунту і іншых старонніх прадметаў.

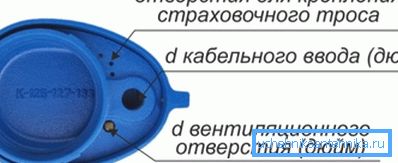

Схема пластыкавай вечка з указаннем тэхналагічных адтулін

Вечка не толькі шчыльна закрывае вусце свідравіны, але і, у залежнасці ад мадыфікацыі, можа абсталёўвацца гакам і наборам клем для падлучэння і мае на эксплуатацыі помпавага абсталявання. Вечка для обсадной трубы, часцей за ўсё, вырабляюцца з алюмінія або з пластыка. І той і іншы варыянт дэманструе дастатковую трываласць і герметычнасць бабінца.

Схематычны малюнак перахадніка
  • Перахаднікі - гэта канструкцыйная арматура, прызначаная для пераходу з вялікага дыяметра обсадной калоны на меншы дыяметр труб, у якіх можа размяшчацца фільтруе частка.
  • Мантажная аснастка - выкарыстоўваецца для ўстаноўкі труб. У адпаведнасці з глыбінёй свідравіны ўжываецца розная аснастка, уключаючы пад'ёмныя і спускавыя трымальнікі, пад'ёмныя патрубкі і г.д.

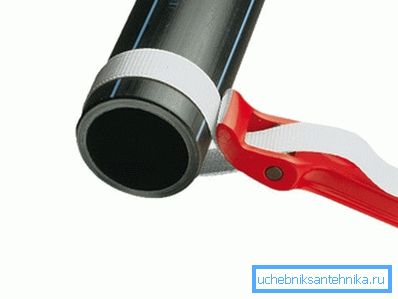

На фота - ключ у дзеянні

Працуючы з калонамі і якія фільтруюць элементамі з дыяметрам не больш за 30 мм, мэтазгодна выкарыстоўваць раменныя ключы для обсадных труб. Часцей за ўсё, прымяненне ключоў раменнага тыпу распаўсюджваецца на калоны, вырабленыя з полівінілхларыду.

Важна: Гнуткая раменная зацяжка дазваляе абхапіць трубу з круглым або авальным перасекам і пры гэтым яе ня дэфармаваць.

Для прастаты і эфектыўнасці прымянення, ключ раменнага тыпу абсталяваны трещоточным заціскам, нейлонавым рамянём і цэнтральнай призменной апорай.

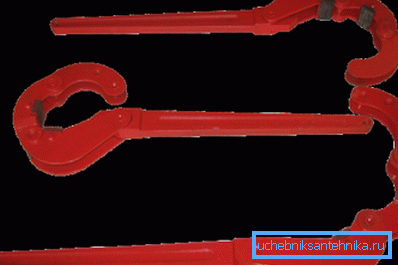

Ключ шарнірна (КШ)

Для працы з обсадной трубы, вырабленымі з металу, прынята выкарыстоўваць шарнірна ключ, які, у адрозненне ад раменнага аналага, забяспечвае больш шчыльны захоп, але ў той жа час няздольны дэфармаваць сталь.

выснову

Цяпер вы ведаеце, што сабой уяўляе обсадная калона і як яна выкарыстоўваецца па прызначэнні. Прымяніць атрыманую інфармацыю можна практыцы, напрыклад, уладкоўваючы ваданоснага свідравіну на дачным участку.

Засталіся якія-небудзь пытанні патрабуюць тлумачэнняў? У гэтым выпадку больш карысных звестак вы выявіце, паглядзеўшы відэа ў гэтым артыкуле.
