Однотрубная сістэма ацяплення прыватнага дома самому

У пэўны перыяд гісторыі нашай краіны адной з прыярытэтных задач дзяржавы стала забеспячэнне ўсіх грамадзян даступным жыллём. Па ўсім СССР сталі ўзводзіцца «хрушчоўкі». Такія шматкватэрныя дамы мелі малую плошчу кватэр і ўзводзіліся вельмі хутка. Каб знізіць выдаткі на ўзвядзенне, прыдумлялі розныя новыя схемы і прыстасаванні. Тое ж самае кранула і ацяплення. Для зніжэння расходу труб былі прыдумана однотрубная сістэма. З тых часоў гэтая простая, але даволі эфектыўная канструкцыя стала шырока прымяняцца і ў прыватным хатабудаванні. У гэтым артыкуле мы распавядзем, як мантуецца однотрубная сістэма ацяплення прыватнага дома сваімі рукамі.

Плюсы і мінусы сістэмы

Однотрубная сістэма ацяплення мае свае станоўчыя і адмоўныя бакі. Ведаючы пра гэтыя асаблівасцях, можна дакладна адказаць, якая сістэма однотрубная або двухтрубная лепш. Такім чынам, пачнем з плюсаў:

1. Самае галоўнае перавага - гэта эканомія. Пры однотрубной сістэме няма неабходнасці ў перамычках ў батарэй, зваротных стояках і іншых элементах. Гэта дае практычна двухразовае памяншэнне выдаткаў труб у параўнанні з двухтрубной сістэмай ацяплення.

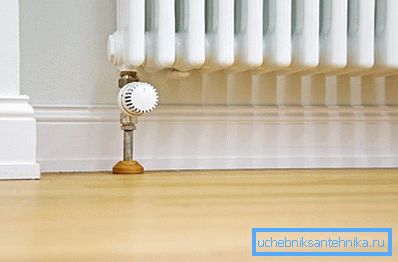

2. Ёсць магчымасць рэгуляваць падачу цепланосбіта да кожнага награвальнага прыладзе без істотнага ўплыву на працу ўсёй сістэмы. Гэта дасягаецца шляхам ўстаноўкі сучасных прылад, такіх як балансіры, шаравыя краны і байпасы, термостатические клапаны і г.д.

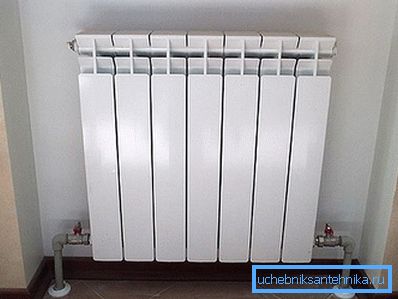

3. Яшчэ адным плюсам можна лічыць эстэтычнасць ўсёй сістэмы. Бо колькасць труб тут невялікае, то іх зручна хаваць за фальшстены ці панэлі.

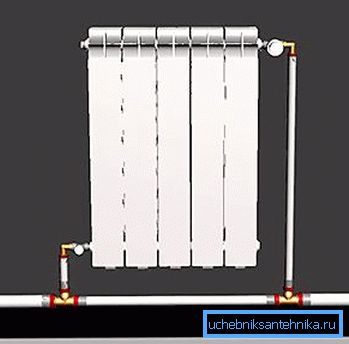

Усё гэта робіць однотрубных сістэму папулярнай. А бо яшчэ варта ўспомніць пра тое, што схема ўсіх камунікацый будзе даволі просты. Гэта дае магчымасць правесці мантаж ацяплення самастойна без асаблівых высілкаў.

Але і тут не абышлося без мінусаў і іх даволі шмат. Недахопы сістэмы:

1. Каб усе ацяпляльныя прыборы працавалі эфектыўна, неабходна забяспечваць дастатковую ціск у сістэме. Такую акалічнасць прыводзіць да неабходнасці ўстаноўкі больш магутных помпаў, што цягне павышэнне эксплуатацыйных выдаткаў.
2. Сама ўстаноўка цыркуляцыйнага помпы таксама можа ставіцца да недахопаў. Двухтрубная сістэма не мае патрэбы ў такой дадатковым абсталяванні, яго мантуюць толькі для павышэння эфектыўнасці.
3. Пры распрацоўцы схемы однотрубной сістэмы ацяплення неабходна прадугледзець размяшчэнне труб так, каб забяспечваўся самацёк цепланосбіта. На практыцы такая асаблівасць мае на ўвазе ўстаноўку пашыральнага бака ў самай верхняй кропцы сістэмы. Як правіла, гэтую дадатковую дэталь мантуюць на гарышчы.

Але, нягледзячы на ​​такія мінусы, таннасць бярэ верх, і однотрубные сістэмы апалу часцей за ўсё сустракаюцца ў прыватных дамах, асабліва з невялікай жылой плошчай.

Разнавіднасці однотрубных сістэм

Нягледзячы на ​​прастату, сістэма ацяплення з выкарыстаннем адной трубы мае разнавіднасці. У прыватных дамах можна выкарыстоўваць два тыпу:

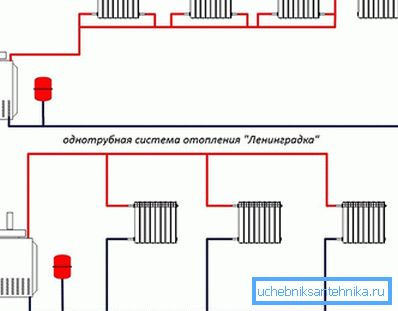

• Паслядоўная або нерэгулюемых сістэма. У гэтым выпадку цепланосбіт паступае ў кожны прыбор па чарзе, на выхадзе атрымліваецца вада з больш нізкай тэмпературай, якая заходзіць у наступны радыятар.

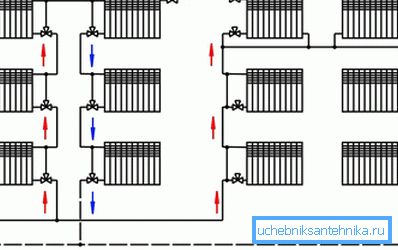

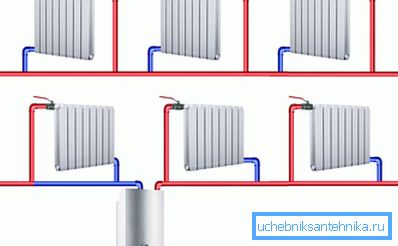

• Рэгуляваная сістэма, у народзе яе празвалі «ленінградкай». Такі варыянт дазваляе рэгуляваць паступленне цепланосбіта ў кожны радыятар. Прыборы падключаюцца да магістралі паралельна.

Першы варыянт лічыцца самым простым і танным у выкананні. Але ён не дазваляе рэгуляваць падачу цепланосбіта, таму батарэі, якія размешчаны далей ад катла, будуць мець больш нізкую тэмпературу. Па гэтай прычыне паслядоўную однотрубных сістэму выкарыстоўваюць толькі для ацяплення невялікіх дамоў або асобных пакояў.

«Ленінградская» сістэма ў плане рэгулявання і раўнамернага нагрэву ўсіх прыбораў лепш. Тут прысутнічае магчымасць рэгуляваць паступленне цепланосбіта ў кожны прыбор пры дапамозе запорной арматуры. Менавіта такія сістэмы можна ўсталёўваць у дамах з вялікай плошчай.

Акрамя вышэйзгаданага прынцыпу, однотрубные сістэмы падпадзяляюць па спосабе цыркуляцыі цепланосбіта. Тут можна вылучыць тры разнавіднасці:

• З натуральнай цыркуляцыяй. У гэтым выпадку цепланосбіт пераходзіць з аднаго радыятара ў іншай пад дзеяннем гравітацыі.

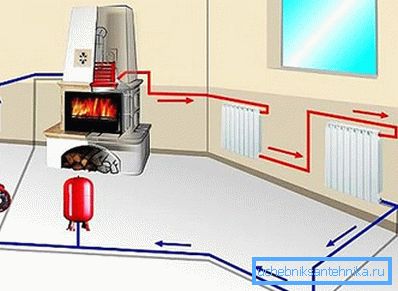

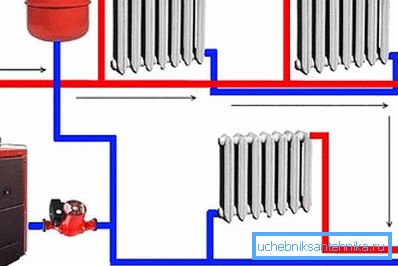

• З прымусовай цыркуляцыяй. Такія сістэмы лічацца больш эфектыўнымі, чым першы варыянт. Для прымусовай цыркуляцыі цепланосбіта выкарыстоўваецца спецыяльны помпа.
• Камбінаваны варыянт. Мантаж вырабляецца па схеме сістэмы з натуральнай цыркуляцыяй, а для павышэння эфектыўнасці ў яе усталёўваецца цыркуляцыйны помпа (праз байпас).

Першы з пералічаных тыпаў сістэмы эфектыўна працуе толькі пры невялікай даўжыні трасы, па гэтай прычыне яго выкарыстоўваюць толькі ў дамах з невялікай ацяплянай плошчай. Для паляпшэння цыркуляцыі пажадана адразу ж пасля катла мантаваць калектар разгону. Такая канструкцыя мае на ўвазе ўздым якая падае трубы на метр ці паўтара вышэй за ўзровень першага радыятара. Таксама павінна быць прадугледжана ўстаноўка пашыральнага бачка адкрытага тыпу, размешчанага ў найвышэйшым пункце сістэмы.

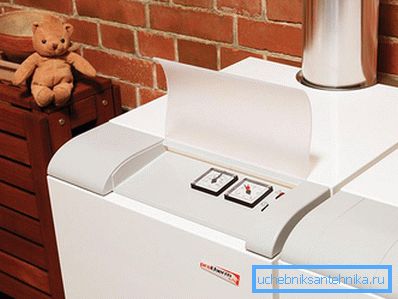

Нягледзячы на ​​сваю малодшую эфектыўнасць, сістэма з натуральнай цыркуляцыяй цепланосбіта даволі папулярная. Гэта звязана з энерганезалежнай. Калі ў хаце усталяваны электронезависимый падлогавы кацёл, то адключэнне электраэнергіі ніяк не адаб'ецца на працы ацяпляльнай сістэмы.

Савет! Больш эфектыўнай, але пры гэтым залежнай ад электрычнасці лічыцца канструкцыя з прымусовай цыркуляцыяй цепланосбіта. Падобныя сістэмы могуць мець доўгі шлях і пры гэтым не адзін. У апошнім выпадку усталёўваюць некалькі цыркуляцыйных помпаў, асобны на кожны контур.

Калі ў вашай мясцовасці частыя выпадкі адключэння электрасілкавання, і ўсталяваны электронезависимый падлогавы кацёл, то пажадана ўсталяваць камбінаваную однотрубных сістэму. У гэтым выпадку пры адсутнасці электрычнасці ваш дом не замерзне.

мантаж сістэмы

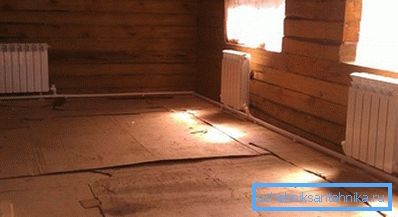

Калі вы вырашылі зрабіць у сваім доме однотрубных сістэму ацяплення з нуля, то першачарговай задачай будзе складанне схемы. Неабходна дакладна вызначыцца з месцам ўстаноўкі катла, пашыральнага бачка, цыркуляцыйнага помпы, радыятараў і іншых прыстасаванняў і прылад.

Паслядоўнасць мантажу однотрубной ацяпляльнай сістэмы будзе выглядаць наступным чынам:

1. Спачатку мантуецца кацёл. Яго лепш ўсталяваць унізе будынка, але не ў склепе. Пры гэтым не забудзьцеся пра меры пажарнай бяспекі (вакол прылады сцены, падлогі і столь аздабляюць негаручых матэрыялам). Разам з катлом абсталююць комін.
2. Далей мантуем адвод магістральнай трубы ад катла. Для гэтага лепш выкарыстоўваць трубы з дыяметрам не менш за 25 мм. Папярэдне пракладваецца магістраль па ўсім доме, і ўсталёўваюцца радыятары ацяплення, запорная арматура і іншыя прылады. Пры мантажы не забывайце аб неабходным ухіле труб. Цепланосбіт павінен самацёкам рухацца ад катла, праходзіць праз усе батарэі і зноў вяртацца ў кацёл. Гэта вельмі важна, калі ваша сістэма з натуральнай цыркуляцыяй або камбінаванага тыпу. Пры наяўнасці помпы ўхіл можна не выконваць.
3. Пры падключэнні магістральнай трубы да катла неабходна ўсталяваць пашыральны бак, тып якога залежыць ад абранай сістэмы ацяплення.
4. На адваротным магістралі перад уваходам у кацёл пажадана ўсталяваць фільтры. Гэта неабходна для абароны ўсяго абсталявання ад смецця і прымешак.

Калі вы мантуеце сістэму камбінаванага тыпу або з прымусовай цыркуляцыяй цепланосбіта, то ўсталёўваць помпа трэба з дапамогай байпаса. У першым варыянце такая камбінацыя абавязковая, а ў другім пажаданая. Ўстаноўка помпы праз байпас дасць магчымасць яго адключыць у выпадку рамонту або адсутнасці электрасілкавання, пры гэтым сістэма ацяплення працягне працу.

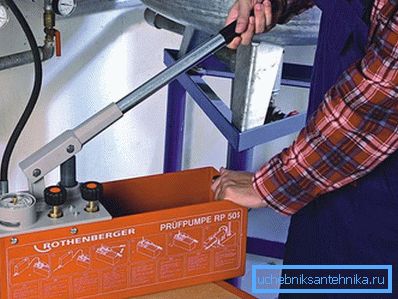

Перад пачаткам эксплуатацыі неабходна выканаць апрасоўку. Гэты працэс робіцца пры дапамозе адмысловай помпы, які падымае ціск у сістэме. Калі ў працэсе апрасоўкі ціск у сістэме трымаецца, то ўцечкі няма і можна пачаць ацяпляльны сезон.

відэа

Паглядзіце відэа пра мантаж і прыладзе однотрубной сістэмы ацяплення ў прыватным доме:

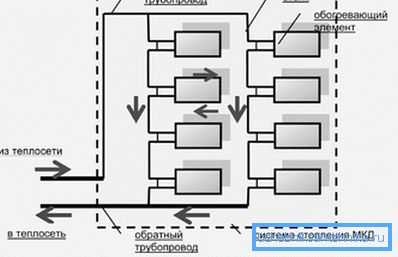

схемы
