Падключэнне газавага катла да коміна

Комін у складзе якая працуе на газе ацяпляльнай сістэмы выкарыстоўваецца, як вядома, для высновы з катла прадуктаў згарання і ўяўляе сабой спецыяльную шахту са змантаванай ўнутры яе трубой. У гэтым артыкуле мы разбяром, як вырабляецца падлучэнне газавага катла да коміна.

Да канструкцыі самога Вывадны канала, як і да парадку яго падлучэння да газавага абсталявання прад'яўляецца шэраг патрабаванняў, якія заключаюцца ў наступным:

• вертыкальныя ўчасткі коміна павінны мантавацца без якога-небудзь ўхілу;
• ўнутры дымоотводного канала не павінна мецца звужэнняў або пашырэнняў;
• для яго вырабу варта ўжываць адмысловыя тэрмаўстойлівыя матэрыялы, якія не дапускаюць адукацыі на сценках збудаванні якіх-небудзь расколін і механічных пашкоджанняў;
• у канструкцыі коміна не можа быць больш за 3 выгібаў адводзіць канала;
• пры ім падлучэнні да газавага катла неабходна выкарыстоўваць спецыяльныя герметыкі, разлічаныя на працу пры высокіх тэмпературах;
• параметры адводзіць канала (вышыня трубы і яе дыяметр) павінны адпавядаць характарыстыках працоўнага катла, што з'яўляецца абавязковай умовай атрымання неабходнай цягі.

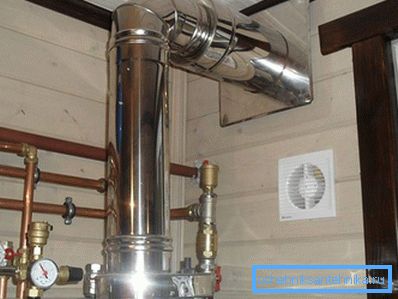

Прылада адводзіць канала

Пісьменнае падлучэнне газавага катла магчыма толькі пасля папярэдняга азнаямлення з канструкцыяй тыпавых каналаў адвядзення прадуктаў згарання. Для ўладкавання такіх каналаў, як правіла, выкарыстоўваецца наступны камплект зборных дэталяў:

• перахаднік асаблівай канструкцыі, з дапамогай якога кацёл падключаецца да дымаадвод;
• спецыяльны рэвізійны лючок, мантаваны ў ніжняй частцы трубы і прызначаны для агляду і перыядычнай ачысткі коміна;
• кранштэйны для замацавання канструкцыі ў шахце або на сценах.

Акрамя гэтага, для арганізацыі мантажных работ вам спатрэбяцца такія абавязковыя для трубаправодаў зборныя і крапежныя элементы, як адводы, хамуты і траякі.

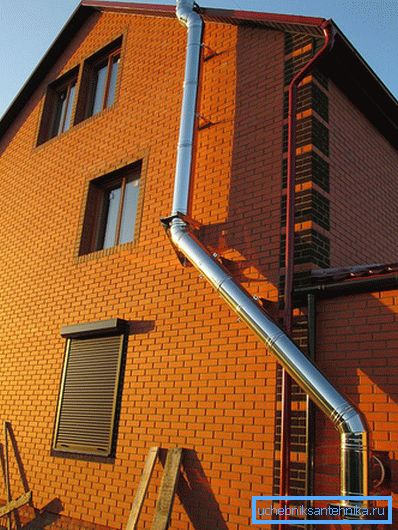

Віды дымаадвод і патрабаванні да іх пракладцы

Падключаецца да газавага катла дымаадвод можа прокладываться як унутры жылога будынка, так і па яго вонкавым канструкцый, што дазваляе класіфікаваць усе вядомыя пабудовы гэтага класа як унутраныя і вонкавыя.

Для кожнага з названых відаў распрацаваны тыпавыя нарматывы, кіравацца якімі варта нават у выпадку нестандартнага выканання вашага коміна. Асноўныя патрабаванні гэтых нарматываў наступныя:

1. Пры любой схеме падлучэння коміна яго гарызантальныя ўчасткі пракладваюцца з невялікім ухілам у бок катла (не менш за 3-х градусаў на пагонны метр).
2. Падключэнне да гэтага дымаадвод іншых ацяпляльных прыбораў метадам сумяшчэння некалькіх труб недапушчальна. Гэта можа прывесці да перагрузкі канала і пранікненню прадуктаў згарання ў ацяплянае памяшканне.
3. Да мантажных работах пажадана пачынаць толькі пасля дбайнай прапрацоўкі ўсіх пытанняў, якія тычацца адпаведнасці параметраў коміна характарыстыках газавага катла.

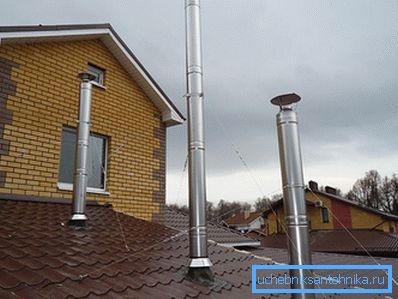

4. Пры правядзенні разлікаў варта зыходзіць з таго, што стандартная вышыня коміна, як правіла, не перавышае 5 м. У выпадку плоскай дахавай канструкцыі верхняя частка адводзіць канала павінна ўзвышацца над дахам мінімум на 1,5 метра.
5. Вышыня вонкавага канала, аддаленага ад даху на некаторую адлегласць, вызначаецца, як правіла, па ўзроўні яе канька. Пры гэтым труба коміна, якая ўзвышаецца над каньком больш чым на 2 м, павінна дадаткова фіксавацца з дапамогай тросового расьцяжак.

Парадак ўладкавання вонкавых і ўнутраных канструкцый мае невялікія адрозненні, якія будуць разгледжаны намі больш падрабязна ў наступных раздзелах (на прыкладзе сталёвага коміна).

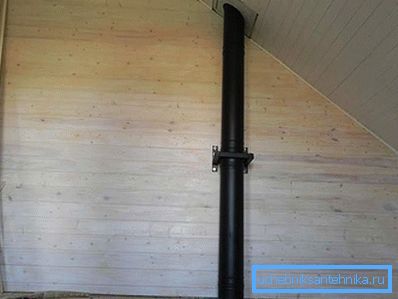

Мантаж ўнутранага адводзіць канала

Мантаж ўнутранага коміна пачынаецца з разметкі трасы яго пракладкі, у працэсе якой вызначаюцца месцы праходаў дымавога канала ў даху і наяўных перакрыццях. Затым падрыхтоўваюцца скразныя адтуліны пад пракладваюць канал, памеры якіх павінны адпавядаць габарытах прахаднога патрубка.

Толькі пасля гэтага дапускаецца прыступаць да мантажу ўсёй адводзіць сістэмы, парадак якога можа быць прадстаўлены наступным чынам:

1. Спачатку да якія адыходзяць ад катла патрубку падлучаецца спецыяльны пераходнай адаптар, які забяспечвае ўзгадненне памераў выхаднога адтуліны з комінам.
2. Пасля гэтага можна будзе перайсці да зборкі рэвізійнага люка з траяком. Адначасова з гэтым на сценках канала па ўсёй яго даўжыні мантуюцца кранштэйны, якія фіксуюць сталёвы корпус канала ў шахце дымаадвод.
3. Затым можна будзе перайсці да нарошчвання трубавай канструкцыі да неабходных памераў, а пры наяўнасці ў канале выгібаў - да ўсталёўкі ў ім спецыяльных перахаднікоў (каленяў).
4. У пераходах праз перакрыцці абавязкова мантуецца спецыяльны патрубок, ізалявальны комін ад непасрэднага кантакту з апорнымі канструкцыямі.
5. У месцы вываду коміна на дах, на металічным канале замацоўваецца сталёвы ацынкаваны ліст з загадзя падрыхтаваным выразам, які затым фіксуецца на падставе даху з дапамогай спецыяльных мацаванняў.

Адзначым, што стыкі асобных звёнаў канала абавязкова узмацняюцца хамутамі, якія пасля ўстаноўкі зацягваюцца адмысловымі балтамі ці отожженной дротам. Акрамя гэтага, пры мантажы дымаадвод абавязковая тэрмаізаляцыя участкаў пракладкі, у якіх яго сценкі маюць кантакт з лёгка запальваецца матэрыяламі (для гэтых мэтаў лепш за ўсё падыдзе азбеставая тканіна). Для павышэння надзейнасці цеплаізаляцыі ў асабліва адказных месцах канструкцыі прахадной патрубок дадаткова прамазваецца вогнетрывалай масцікай, пасля чаго па перыметры праёму ўкладваецца ўцяпляльнік.

Па завяршэнні мантажных работ вырабляецца праверка ўсё будынкі на герметычнасць, падчас якой на швы канструкцыі наносіцца звычайны мыльны раствор, а затым ўключаецца сам кацёл. У выпадку адукацыі ў кантраляваных месцах мыльных бурбалак герметызацыя праводзіцца паўторна.

вонкавы комін

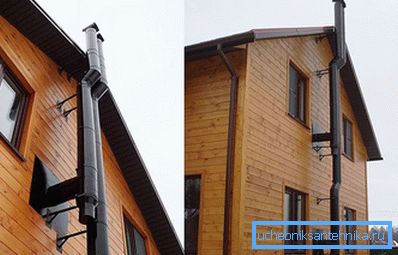

Перад пракладкай вонкавага канала ў першую чаргу вырабляецца разметка месца вываду коміна з жылога будынка, пасля чаго рыхтуецца адпаведнае адтуліну. Затым непасрэдна да патрубку самага катла падключаецца спецыяльны прахадной элемент, канец якога выводзіцца вонкі. (Савет на неабходнасць дакладнай герметызацыі месца праходу адводзіць элемента праз сцяну). Пасля гэтага можна будзе замацаваць на вонкавым вывадзе трайнік з заглушкай, свабодны адвод якога будзе выкарыстоўвацца ў якасці рэвізіі.

Адразу ўслед за гэтым можна будзе перайсці да нарошчвання канала за кошт далучэння да яго новых звёнаў. Якія ўтварыліся стыкі узмацняюцца тымі ж хамутамі, сцягваюць затым балтамі ці дротам. Падобна ўнутранаму коміну вонкавая канструкцыя мацуецца на сценах будынка пры дапамозе адмысловых кранштэйнаў, мантаваных праз кожныя 2 метры.

Як толькі неабходная вышыня коміна набрана - на канцы трубы усталёўваецца адмысловы конусападобны наканечнік, пасля чаго можна будзе пачаць уцяпленне ўсёй канструкцыі, што выключыць яе прамярзанне ў зімовую пару года. Ад ўцяплення коміна можна адмовіцца толькі ў тым выпадку, калі ён выконваецца па адмысловай схеме, якая прадугледжвае прымяненне асаблівых цеплаізаляцыйных элементаў, якія ўтвараюць так званы «сэндвіч - канал». Па завяршэнні мантажных работ неабходна афарбаваць канструкцыю тэрмаўстойлівым пакрыццём, які абараняе яе паверхню ад карозіі.

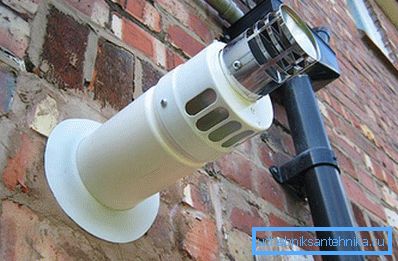

У заключэнне адзначым, што ўсе апісаныя вышэй мантажныя аперацыі характэрныя толькі для ацяпляльных катлоў у падлогавым выкананні (акрамя парапетных). Дымоходные каналы для насценнага абсталявання, як правіла, выконваюцца па двухконтурной схеме.

відэа

У гэтым відэа паказана жорсткае падлучэнне газавага катла:

Паглядзіце, чаму тух газавы кацёл, і як гэтаму віной апынуўся няправільна зроблены комін:
