Памеры азбестацементавых труб і іх прымяненне
У цяперашні час усе памеры азбестацементавай трубы - 100-500 мм дыяметрам пастаянна запатрабаваны ў грамадзянскім і прамысловым будаўніцтве - для транспарціроўкі вадкасцей або ў якасці элементаў тых ці іншых канструкцый. Усе яны класіфікуюцца па Дзяржстандарту - напорныя па ДАСТ 539-80 і безнапорныя па ДАСТ 1839-80, такім чынам, гэтым і вызначаецца іх дыяпазон у той ці іншай будаўнічай нішы.
У хризотилцемента ёсць, як станоўчыя, так і адмоўныя бакі перад пластыкам і сталлю, пра што, уласна і пойдзе гаворка, а таксама вы зможаце ўбачыць відэа ў гэтым артыкуле, якое пацвярджае напісанае навочнымі фактамі.
Якімі яны бываюць і для чаго выкарыстоўваюцца
табліцы
Заўвага. У азбестацементавых труб ёсць таксама другая назва - хризотилцементные, што ў сутнасці адно і тое ж. Такім чынам, калі вы сустракаеце адно ці другое вызначэнне, то гаворка ідзе пра аднолькавым тавары. Ніжэй вы ўбачыце тэхнічныя характарыстыкі азбестацементавых труб і асновы іх мантажу.
| умоўны праход | Дыяметр ўнутраны (мм) | Дыяметр вонкавы (мм) (абчасаны канец) | Даўжыня (мм) | Даведачны вага (кг) | Муфта. дыяметр ўнутраны | Даведачны вага муфты (кг) | |||||||||||
| BT3 | BT6 | BT9 | BT12 | BT3 | BT6 | BT9 | BT12 | BT3 | BT6 | BT9 | BT12 | BM3 | BM6 | BM3 | BM6 | ||
| 50 | 50 | 50 | 50 | - | 68 | 68 | 68 | 68 | - | 11 | 11 | 11 | - | 79 | 79 | 1,2 | 1,2 |
| 75 | 75 | 75 | 75 | - | 33 | 93 | 93 | 93 | 2950 | 16 | 16 | 18 | - | 104 | 104 | 1,5 | 1,5 |
| 100 | 100 | 100 | 100 | - | 118 | 118 | 122 | 122 | - | 21 | 25 | 25 | - | 130,6 | 130,6 | 1,9 | 1,9 |
| 125 | 119 | 119 | 119 | - | 137 | 139 | 142 | 142 | 2950 | 24 | 26 | 31 | 48,5 | 149,6 | 151,6 | 2,3 | 2,3 |
| 33 | 35 | 41 | |||||||||||||||
| 150 | 141 | 141 | 141 | 135 | 151 | 163 | 168 | 168 | 3950 | 32 | 35 | 43 | 50,67 | 173,6 | 175,6 | 2,9 | 2,9 |
| 43 | 47 | 57 | |||||||||||||||
| 200 | 189 | 189 | 189 | 181 | 209 | 217 | 224 | 224 | - | 57 | 80 | 95 | 118 | 221,1 | 229,1 | 4,4 | 4,4 |
| 250 | 235 | 235 | 235 | 226 | 259 | 265 | 274 | 274 | - | 86 | 100 | 134 | 152 | 271,1 | 277,1 | 5,4 | 5,4 |
| 300 | 278 | 278 | 278 | 270 | 305 | 314 | 324 | 324 | 3950 | 142 | 146 | 188 | 218 | 317,1 | 326,1 | 6,8 | 6,8 |
| 350 | 322 | 322 | 322 | 312 | 352 | 351 | 373 | 373 | - | 145 | 184 | 238 | 278 | 366,2 | 375,2 | 9,1 | 9,1 |
| 400 | 388 | 388 | 388 | 356 | 412 | 414 | 427 | 427 | - | 185 | 245 | 315 | 317,5 | 416,2 | 48,2 | 12,1 | 12,1 |
| 500 | 456 | 456 | 456 | 441 | 496 | 511 | 528 | 528 | - | 279 | 354 | 466 | 549 | 512,2 | 525,2 | 20,0 | 20,0 |
Табліца перасекаў напорных хризотилцементных труб і муфт
| умоўны праход | Дыяметр ўнутраны (мм ( | Дыяметр вонкавы (мм) | Адхіленні ад вонкавага дыяметра (мм) | Даўжыня (мм) | Адхіленні па даўжыні (мм) | Даведачная маса трубы (кг) | Даведачная маса муфты (кг) | Дыяметр муфты внктренний |
| 100 | 100 | 116 | 2-2,5 | - | - | 14,7 | 1,61 | 145 |
| 125 | 123 | 139 | 2-2,5 | 2950 | 60 | 18,5 | 1,87 | 171 |
| 150 | 147 | 165 | 2-2,5 | - | - | 25,9 | 2,53 | 190 |
| 200 | 195 | 215 | 2-2,5 | - | - | 51,0 | 3,30 | 245 |
| 250 | 243 | 265 | 2-2,5 | - | - | 69,0 | 4,20 | 295 |
| 300 | 291 | 315 | 2,5-3 | - | - | 90,2 | 5,30 | 345 |
| 350 | 338 | 364 | 2,5-3 | 3950 | 50 | 113,8 | 6,45 | 390 |
| 400 | 386 | 414 | 2,5-3 | - | - | 138,2 | 3,25 | 460 |
| 500 | 482 | 514 | 2,5-3 | - | - | 196,0 | 12,60 | 550 |
| 600 | 576 | 612 | 2,5-3 | - | 272,4 | 18,40 | 632 |
Табліца перасекаў безнапорных хризотилцементных труб і муфт
| тып №1 | |||
| умоўны праход | Клас (BT) і маса (кг) | ||
| BT6 | BT9 | BT12 | |
| 100 | 7,8 | 9,2 | 10,4 |
| 150 | 12,9 | 15,2 | 17,9 |
| 200 | 22,1 | 26,4 | 31,2 |
| 250 | 28,1 | 35,9 | 41,1 |
| 300 | 40,2 | 49,4 | 57,4 |
| 350 | 50,9 | 63,7 | 74,0 |
| 400 | 68,8 | 84,7 | 98,7 |
| 500 | 101,6 | 127,3 | 149,2 |
| тып №2 | |||
| умоўны праход | Клас (BT) і маса (кг) | ||
| BT6 | BT9 | BT12 | |
| 200 | 24,5 | 30,0 | 35,3 |
| 250 | 33,8 | 40,7 | 47,3 |
| 300 | 47,7 | 67,9 | 66,7 |
| 350 | 62,5 | 76,5 | 87,5 |
| 400 | 81,8 | 100,6 | 114,6 |
| 500 | 124,7 | 151,2 | 173,6 |
| тып №3 | |||
| умоўны праход | Клас (BT) і маса (кг) | ||
| BT6 | BT9 | BT6 | |
| 200 | 21,7 | 25,3 | 36,2 |
| 300 | 49,4 | 57,4 | 69,4 |
Тэарэтычная маса хризотилцементный труб на пагонны метр
Вартасці і недахопы
- Азбестацэмент або хризотилцемент, гэта той жа бетон, які армаваны валокнамі і ён атрымліваецца на некалькі парадкаў танней, чым пластык (ПНД або ПВД), чыгун або сталь, які могуць выкарыстоўваць для аналагічных мэтаў, а цана заўсёды гуляе далёка не апошнюю ролю пры праектаванні. Мінімальны тэрмін эксплуатацыі для труб нізкага і высокага ціску складае ад 25 да 50 гадоў.
- Вельмі важна, што азбестацементавых труб 150 мм або любога іншага дыяметра не праводзіць электрычны ток, мае вельмі нізкую цеплаправоднасць (0,8 ккал / м · г · град) і не схільная карозіі, а гэта галоўны недахоп аналагічных вырабаў з чыгуну і сталі.
- Каэфіцыент тэмпературнага падаўжэння азбестацэменту ў 12 разоў менш аналагічнага паказчыку у сталі, такім чынам, тут не трэба мантаваць дарагія кампенсатары для падземнай або для павярхоўнай пракладкі. Пры транспартоўцы халодных вадкасцяў на паверхні хризотилцемента адсутнічае адукацыю кандэнсату.
- Любая азбестацементавых труб - 200 мм або з іншым перасекам, пры транспартоўцы гарачай вады будзе мець нязначнае пашырэнне, але такая дэфармацыя цудоўна кампенсуецца ушчыльнялымі гумовымі кольцамі на злучальнай муфце для труб. Характэрна, што кантакт азбестацэменту з вадкасцю (асабліва гарачай), робіць яго яшчэ мацней, бо гэта натуральны ход рэчаў для бетонаў.
- Для такіх трубаправодаў інструкцыя не прадугледжвае прафілактычную ачыстку ад мікраарганізмаў (Мох, багавінне), бо на працягу ўсяго тэрміну эксплуатацыі яны там не ўтвараюцца. Хризотилцемент ўстойлівы да слабакіслых і шчолачны асяроддзі.
спосабы мантажу

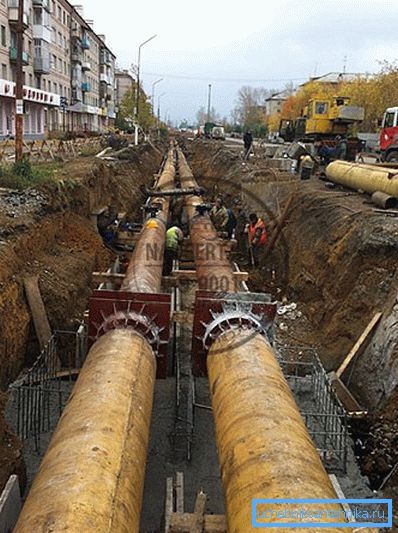

Кладка магістралі ў траншэю выконваецца не на грунт, а на пясочную падушку - гэта дазваляе раўнамерна размеркаваць нагрузку па ўсёй плошчы, і калі гэта невялікі дыяметр (вага трубы азбестацементавай 100 мм складае ад 7,8 да 10,4 кг), то рабочыя без асаблівых намаганняў апускаюць яе сваімі рукамі.
Але, у тых выпадках, калі перасек больш, то для гэтага можа спатрэбіцца аўтамабільны кран, напрыклад, азбестацементавых труб 500 мм BT12 3-га тыпу важыць больш як 173 кг - без спецыяльнай тэхнікі мантаж будзе магчымым, але досыць складаным. Перад кладкай, а таксама непасрэдна ў траншэі ўсе трубы і муфты ў абавязковым парадку правяраюцца на цэласнасць і / або на герметычнасць. Калі таго патрабуе праектнае прызначэнне.
Мантаж трасы на дно траншэі абавязкова ажыццяўляецца пад ухілам - для дыяметра да 200 мм гэта 20-30 мм (азбестацементавых труб 100 мм павінна мець ухіл 20 мм / 1м), а вось для перасеку ад 200 мм і больш ўхіл будзе складаць 30-40 мм . Прычым гэта тычыцца не толькі сістэм каналізацыі, але і кабелепроводов - гэта забяспечвае сцёк кандэнсату або любы, якая патрапіла ўнутр вадкасці.
злучэнне
Заўвага. Трубы такога тыпу класіфікуюцца па ціску і прызначэнню: а) для вадаправода: ВТ6, ВТ9, ВТ12, ВТ15; б) для цеплаправодаў: ТТ3, ТТ6, ТТ9, ТТ12, ТТ16.
| класнасць | Клас (умоўнае абазначэнне) | Працоўны ціск P | ||
| труба | муфта | Мпа | кгс / гл2 | |
| 1 | ТТ3 | ТМ3 | 0,3 | 3 |
| 2 | ВТ6 | САМ6 | 0,6 | 6 |
| ТТ6 | ТМ6 | |||
| 3 | ВТ9 | САМ9 | 0,9 | 9 |
| ТТ9 | ТМ9 | |||
| 5 | ВТ12 | САМ12 | 1,2 | 12 |
| ТТ12 | ТМ12 | |||
| 6 | ВТ15 | САМ15 | 1,5 | 15 |
| 7 | ТТ16 | ТМ16 | 1,6 | 16 |
класіфікацыя
Пры мантажы азбестацементавых трубаправодаў з высокім ціскам для стыкоўкі прымяняюцца муфты з аналагічнага матэрыялу, якія актывуюцца па самоуплотняющемуся прынцыпе.
У тых выпадках, калі працоўны ціск складае 9-15 кгс / гл2, інструкцыя мяркуе выкарыстанне двух-або четырёхканавочной муфты (на 2 ці 4 ўшчыльняючымі гумовых кольцы). Калі ціск будзе перавышаць 16 кгс / гл2, то ў такім выпадку выкарыстоўваюць муфты з больш шырокімі канаўкамі, дзе ўшчыльняльныя кольцы таксама больш шырокія.
Мантажныя работы, як ужо было заўважана, могуць вырабляцца альбо пад зямлёй, альбо паверсе, але апошні спосаб моцна абмяжоўвае праектныя магчымасці. Справа ў тым, што па правілах тэхнікі бяспекі скрыжаванне магістралі з чыгункай, трамвайнай лініяй, жылым сектарам і да таго падобнае, забаронена, або ж дазваляецца, але на пэўных абмежаваных умовах.
А вось ніжэй за ўзровень грунта, дзякуючы тэхнічным характарыстыкам, азбестацэмент адчувае сябе цудоўна і, да таго ж, там няма такіх абмежаванняў у параўнанні з вонкавага пракладкай.
заключэнне
Бываюць сітуацыі, калі мантаж вырабляецца наўзамен старой магістралі пасля дэмантажу апошняй і стары трубаправод парой выкладзены ў латок. У такіх выпадках латок ня дэмантуюць, бо памеры азбестацементавай трубы 150 мм (або іншага дыяметра) застаюцца такімі ж, як у сталі або чыгуну, таму няма ніякага сэнсу прыбіраць латок і засыпаць пясочную падушку.
