Памеры трубы пнд і іншыя яе характарыстыкі

Што гэта за матэрыял - ПНД? Якія дыяметры ПНД трубы можна сустрэць у продажы? Якімі стандартамі рэгламентуецца вытворчасць? Давайце паспрабуем адказаць на гэтыя і некаторыя іншыя пытанні.

Што гэта такое

ПНД - агульнапрынятае скарачэнне ад поліэтылен нізкага ціску. Аднак перш, чым пераходзіць да дэталёваму вывучэнню памераў і іншых характарыстык, азнаёмімся з больш агульнымі асаблівасцямі матэрыялу.

Поліэтылен: агульныя ўласцівасці

Што мы ведаем пра поліэтылене:

• Гэта самы распаўсюджаны з тэрмапластаў (палімераў, зварачальна змяняюць свае фізічныя ўласцівасці пры нагрэве). Раз тэхналогія вытворчасці добра адладжаная - лагічна чакаць, што кошт матэрыялы будзе невысокай.
• Дарэчы, пра нагрэве: ужо пры 80 З поліэтылен пачынае размягчаться. Трываласць труб на разрыў катастрафічна падае пры куды больш нізкіх тэмпературах, таму большасць вытворцаў абмяжоўвае працоўны рэжым 40 - 45 градусамі па шкале Цэльсія.

Дзіўна, што, пашыты поліэтылен (палімер, малекулы якога злучаныя папярочнымі сувязямі) куды больш термостоек і паспяхова ўжываецца для трубаправодаў на апале і ГВС.

• Пластык валодае выключна нізкімі адгезивными ўласцівасцямі. Прасцей кажучы, да яго паверхні не прыліпаюць іншыя матэрыялы. Раз так - зарастання напорных труб мінеральнымі адкладамі можна не баяцца.
• Тэрмін службы на халоднай вадзе ацэньваецца ў 50 і больш гадоў.
• Як і ўсе пластыкі, поліэтылен - дыэлектрык.

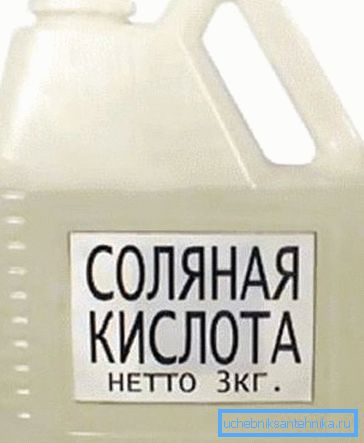

• Ён выключна стоек да агрэсіўных серадах. У поліэтыленавых герметычных упакоўках нярэдка пастаўляюцца канцэнтраваныя кіслаты і лугам.

ПНД і ПВД

Поліэтылен, як нескладана здагадацца па яго назве, уяўляе сабой прадукт полімерызацыі газу этылену. У залежнасці ад таго, у якіх умовах яна праходзіць, можна атрымаць матэрыял з даволі моцна адрозніваюцца ўласцівасцямі.

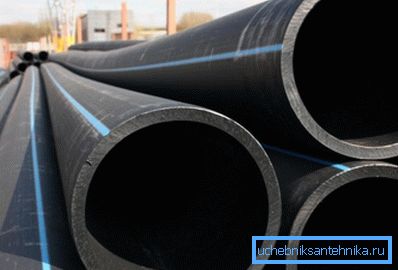

ПВД валодае меншай механічнай трываласцю і ўжываецца ў асноўным для трубаправодаў з невялікім залішнім ціскам. Яго альтэрнатыўнае назва - поліэтылен нізкай шчыльнасці. ПНД, або ПВП (поліэтылен высокай шчыльнасці), наадварот, значна трывалей і шырока выкарыстоўваецца ў напорных трубаправодах.

Цікава: дзейсныя стандарты не падзяляюць ПНД і ПВД. І каналізацыйныя, і напорныя трубы могуць вырабляцца з абодвух відаў пластыка. Табліца дыяметраў труб ПНД і ПВД таксама агульная.

параметры

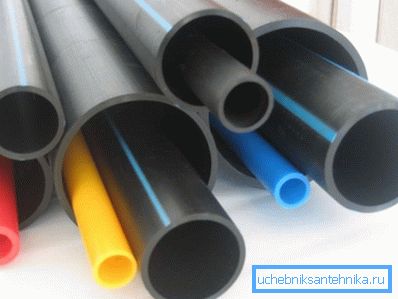

Зразумела, што асноўнай параметр, які характарызуе трубаправод - яго дыяметр. Ім вызначаецца прапускная здольнасць.

Аднак ім апісанне матэрыялу не абмяжоўваецца: да прыкладу, поўныя тэхнічныя характарыстыкі трубы ПНД 110 мм ўключаюць яшчэ некалькі важных параметраў.

• Таўшчыня сценкі. Яе павелічэнне пры сталым намінальным дыяметры павышае трываласць трубаправода ў адносінах да ўнутранага гідрастатычнага ціску.
• SDR - стандартнае памерны стаўленне, дроб з вонкавым дыяметрам у лічніку і таўшчынёй сценкі ў назоўніку. Чым больш SDR, тым менш працоўны ціск трубы: павелічэнне плошчы сценак пры іх фіксаванай таўшчыні і трывальных якасцях памяншае здольнасць трубаправода супрацьстаяць гідраўлічнаму ціску.

• MRS - максімальная працяглая трываласць. Адзінка вымярэння - Мпа (мегапаскали). Спрошчана кажучы, гэта максімальнае напружанне ў сценках, пры якім труба гарантавана праслужыць 50 гадоў пры тэмпературы + 20С.
• MOP - максімальнае працоўны ціск.
• S - серыя труб, разлічваецца як MRS / 1.25 / MOP, дзе 1,25 - каэфіцыент запасу трываласці для вады.
• Акрамя таго, вырабы могуць быць прызначаныя для транспарціроўкі пітной вады ці выключна для тэхнічных патрэб.

Што азначае маркіроўка выгляду ПЭ 32, ПЭ 63 (часам няправільна паказваецца як ПНД труба 63), ПЭ 80 і ПЭ 100? Толькі тое, што максімальная працяглая трываласць MRS адпавядае дзесяць разоў меншаму значэнню:

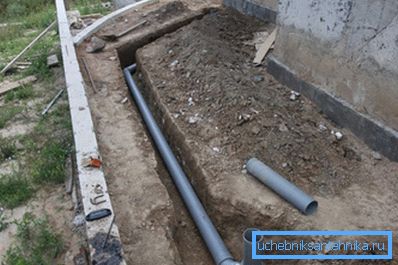

Важна: усе прыведзеныя вышэй параметры актуальныя для элементаў напорных трубаправодаў. Каналізацыйная труба ПНД 110 мм не мае ніякіх дадатковых характарыстык, акрамя намінальнага дыяметра.

ўмоўныя абазначэння

Абазначэнне напорнай трубы павінна змяшчаць:

• Слова труба.
• Указанне на матэрыял і MRS (ПЭ 32, ПЭ 63 і гэтак далей).
• Параметр SDR.
• Працяжнік.
• Намінальны дыяметр і намінальны таўшчыню сценкі.
• Прызначэнне (пітная або тэхнічная).
• Найменне стандарту, па якім выраблена выраб (ДАСТ 18599-2001).

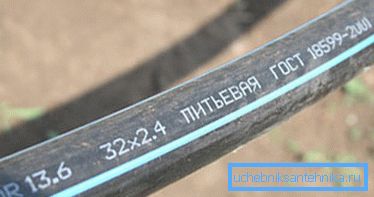

Так, надпіс выгляду Труба ПЭ 80 SDR 9 - 90 х 10,1 пітная ДАСТ 18599-2001 азначае, што перад намі труба ПНД 90 мм дыяметрам з 10,1-міліметровых сценкамі, прызначаная для пітнога водазабеспячэння.

сортамент

Адзін з стандартаў, у якіх змяшчаецца сортамент поліэтыленавых труб, намі толькі што згаданы - ДАСТ 18599-2001 рэгламентуе выраб матэрыялу для напорных трубаправодаў.

Другі стандарт - ДАСТ 22689.1-89 - апісвае сортамент поліэтыленавай каналізацыі. Такім чынам, якімі павінны быць памеры цікавяць нас вырабаў?

ДАСТ 22689.1-89

Дакумент прадугледжвае ўсяго чатыры тыпаразмеру: 40, 50, 90 і 110 мм.

Дзе яны ўжываюцца?

• 40 мм - тыповы памер каленяў для адводу сцёкаў ад адзіночнага рукамыйніцы або мыйкі.

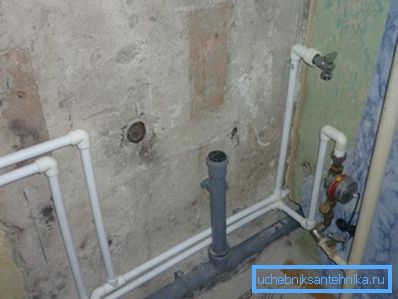

• Труба ПНД 50 мм можа адводзіць сцёкавыя вады ад двух-трох сантэхнічных прыбораў (выключаючы унітазы).

Звярніце ўвагу! Прыборы з магчымасцю залпавага скіду (да прыкладу, ванну і душавую кабінку) пры мантажы сваімі рукамі лепш падключаць да адводу большага перасеку. Інструкцыя звязана з тым, што пры сліве ванны 50-міліметровых трубка з вялікай верагоднасцю перапоўніў (асабліва калі ўнутры яна часткова запоўненая тлушчавымі адкладамі), і сцёкі пойдуць праз краты ў прыбор з больш нізкім выпускам.

• 90 - тыповая перасек для падлучэння навясных унітазаў.
• 110 - найбольш універсальны памер, які прымяняецца для падлучэння падлогавых унітазаў, збудаванні каналізацыйных стояков і лежневок (гарызантальных галінак, якія аб'ядноўваюць некалькі стояков).

ДАСТ 18599-2001

Поўны пералік памераў у рамках гэтага дакумента занадта вялікі для невялікага артыкула, таму пазначым толькі межавыя значэння.

1. ПЭ 32 (ці, як яе часам няправільна называюць, труба ПНД 32) можа мець дыяметр 10 - 160 мм пры таўшчыні сценкі 2,0 - 20,8.

1. Характарыстыкі трубы ПНД 63 (ПЭ 63) могуць ўключаць таўшчыню сценкі 2,0 - 57,2 мм пры дыяметры 16 - 1200.
2. ПЭ 80: дыяметр 16 - 1200, сценкі 2,0 - 59,3.
3. ПЭ 100: дыяметр 32 - 1000, таўшчыня сценак 3,0 - 59,3.

Дзе менавіта дарэчы выкарыстоўваць той ці іншы памер у хатніх умовах?

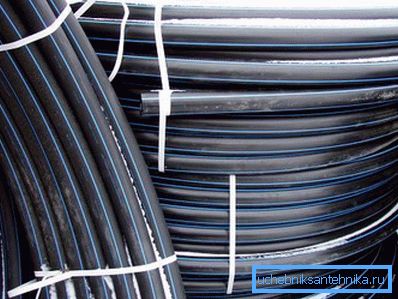

• Труба ПНД 20 мм забяспечыць водазабеспячэннем кватэру або невялікі дом з адным санвузлом.
• Калі мяркуецца падача вады не толькі для гаспадарчых патрэб, але і для паліву, выкарыстоўваецца труба ПНД 25 мм. Іншыя, акрамя дыяметра, характарыстыкі трубы ПНД 25 мм вызначаюцца выключна рабочым ціскам вадаправода; для цэнтралізаваных сістэм водазабеспячэння лепш выкарыстоўваць ПЭ 80 SDR 9.

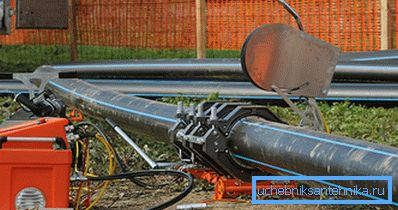

Ўводы вялікіх, чым згаданыя, памераў звычайна выкарыстоўваюцца для водазабеспячэння груп катэджаў, а пры дыяметры звыш 100 мм - катэджных пасёлкаў і шматкватэрных дамоў.

заключэнне

Спадзяемся, што нам удалося задаволіць цікаўнасць чытача ў галіне знаёмства з адным з найпапулярнейшых сучасных матэрыялаў. Як звычайна, відэа ў гэтым артыкуле прапануе яго увазе дадатковую інфармацыю. Поспехаў!
