Папулярныя спосабы злучэння труб - падрабязны агляд

Пры мантажы сістэмы ацяплення, каналізацыі і вадаправода абавязкова прыйдзецца вырашаць пытанне злучэння труб. Пры гэтым прыйдзецца ўлічваць матэрыял з якога трубаправод выраблены, умовы працы сістэмы і мноства іншых параметраў. Вывучаючы разнастайнасць існуючых метадаў злучэння, не лішнім будзе разгледзець самыя папулярныя варыянты.

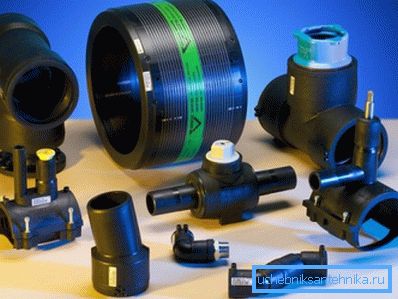

Віды злучэнняў труб

Класіфікацыя злучэнняў труб

Для зручнасці ўсе віды злучэння трубаправода падзяляюцца на 2 вялікія групы:

  • раздымныя - можна без парушэння цэласнасці матэрыялу разабраць месца стыку сваімі рукамі. Класічным прыкладам у гэтай групе можна лічыць разьбовае злучэнне, на канцы участкаў трубаправода наразаецца разьба і пры неабходнасці месца стыку можна без праблем разабраць;
  • неразъемные - разборка магчымая, але пры гэтым матэрыял трубаправода пацерпіць. Зварное злучэнне можа служыць прыкладам у гэтым выпадку. Зварка металу не дазволіць у будучыні разабраць месца трубаправод, яго можна хіба што распілаваць на часткі.

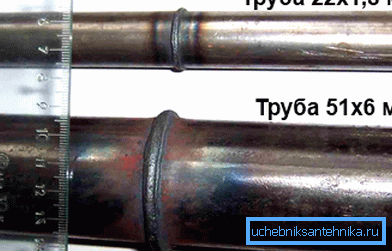

Зварка - класічны прыклад неразъемного злучэння

Прапанаваная класіфікацыя носіць занадта ўжо агульны характар. І калі ў выпадку з неразъемным злучэннем не так ужо і шмат варыянтаў (зварка, склейванне альбо раструбное злучэнне), то ў катэгорыі раздымных стыкаў можна вылучыць некалькі цікавых спосабаў.

Папулярныя тыпы злучэнняў трубаправода

Акрамя практычнасці, пры выбары тыпу стыкоўкі трэба ўлічваць яшчэ і ўласцівасці матэрыялу, а таксама рэжым працы трубаправода. Напрыклад, каналізацыя ў прыватным доме працуе ў безнапорныя рэжыме, таму падыдзе звычайная раструбная стыкоўка.

А вось у выпадку з мантажом сістэмы ацяплення спатрэбіцца што-небудзь больш надзейнае. Далей пералічаныя самыя распаўсюджаныя метады.

Злучэнне з дапамогай разьбы

Можна лічыць класічным спосабам, які прымяняўся і дзесяткі гадоў таму.

Інструкцыя з тых часоў ніколькі не памянялася, дзейнічаць трэба ў такой паслядоўнасці:

  • выконваецца прымерка фітынга і на трубе робіцца адзнака, да якой трэба будзе нарэзаць разьбярства;

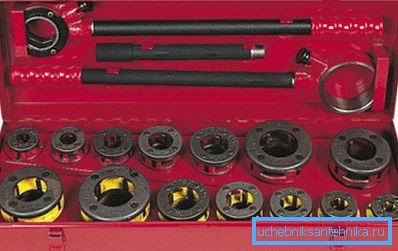

Камплект асадак для наразання разьбы
  • уласна, наразаецца разьба. Трубаправод для выгоды трэба замацаваць у цісках, найменшы перакос плашчакі пры наразанне разьбы можа стаць прычынай працёкаў ў будучыні;
  • выконваецца подмотка - на разьбярства проста намотваецца льняная нітка або любы сінтэтычны ўшчыльняльнік. Яго кошт мінімальная, а герметычнасць стыку істотна ўзрастае;

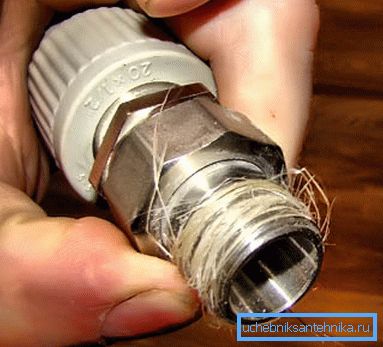

На разьбярства для большай герметычнасці стыку рэкамендуецца наматаць пакулле
  • на разьбярства накручваецца фітынг. Разьбовае злучэнне труб ставіцца да катэгорыі раздымных, што палягчае дэмантаж і прачыстцы трубаправода.

Звярніце ўвагу! Наразанне разьбы трохі аслабляе сячэнне. Таму трэба па магчымасці пазбягаць механічных уздзеянняў на месца стыку.

Выкарыстанне цангового (заціскнога) фітынга

Выкарыстанне такога фітынга дазваляе злучаць нават трубы з розных матэрыялаў. Злучэнне атрымліваецца раздымным, што таксама можна аднесці да пераваг выкарыстання цанговых фітынгаў.

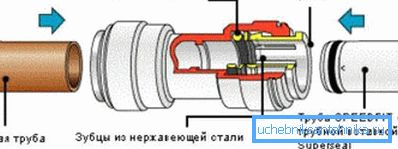

Схема цангового злучэння

Калі выкарыстоўваецца цанговых злучэнне труб для стыкоўкі розных матэрыялаў, то з аднаго боку герметычнасць стыку дасягаецца за кошт прыцемках накладную гайкі і абціскных кольцы, а з другога - з дапамогай цанга.

Стыкоўка выконваецца ў такой паслядоўнасці:

  • на трубу апранаецца прыцемках накладную гайка і абціскны кольца (менавіта ў такой паслядоўнасці);
  • затым гайка зацягваецца, кольца дэфармуецца і шчыльна прыціскае тарэц трубаправода да тарца фітынга;
  • з другога боку ў цангу проста ўстаўляецца труба і заварушыцца да ўпора. Канструкцыя стварае дастатковую ціск на яе, так што трываласць стыку гарантаваная.

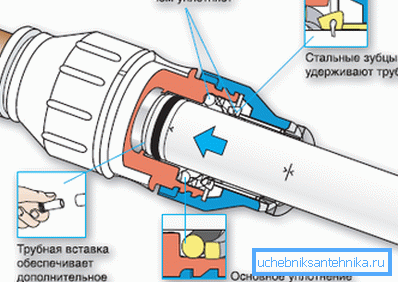

За кошт сталёвых зубоў трубы трывала ўтрымліваецца на месцы

рухомае злучэнне

Часам стандартныя фітынгі не дазваляюць выканаць стыкоўку труб пад патрэбным кутом. У такім выпадку можна выкарыстоўваць шарнірна злучэнне труб. Такі спосаб стыкоўкі будзе карысны яшчэ і тым, што кут нахілу можна будзе лёгка змяніць без дэмантажу часткі трубаправода.

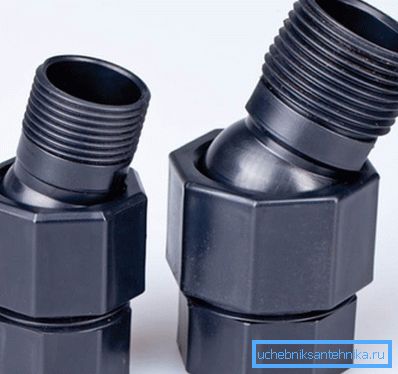

На фота - шарнірна злучэнне

Такія злучальныя дэталі прадаюцца ўжо ў сабраным выглядзе, а рухомасць дасягаецца за кошт не зусім звычайнай канструкцыі раструба. Сам раструб досыць шырокі, а частка трубы, якая змешчана ў яго мае шарападобным форму. Прастора паміж канцом трубаправода і ўнутранай паверхняй раструба запоўнена гумовымі ўстаўкамі і пластом змазкі.

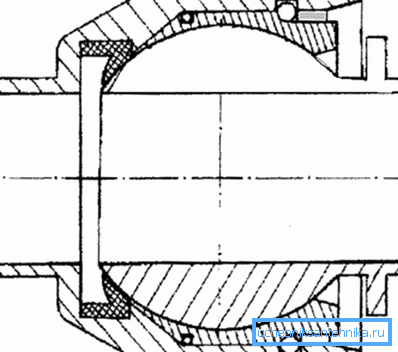

Так шарнірна злучэнне выглядае ў разрэзе

Звярніце ўвагу! Рэсурс такога тыпу стыкоўкі абмежаваны (вытворца паказвае гарантаванае колькасць паваротаў), таму без патрэбы не варта згінаць-разгінаць трубаправод.

Што тычыцца кута павароту, то звычайна ён знаходзіцца ў межах 40-50 ?. Вялікія куты павароту ўскладняюць канструкцыю паваротнай часткі і ставяць пад пагрозу герметычнасць стыку. Транспарціроўка агрэсіўных вадкасцяў моцна скарачае тэрмін службы шарніра.

Трубаправод высокага ціску

У хатніх умовах з высокім ціскам працаваць наўрад ці прыйдзецца (ціск у вадаправодзе такім лічыць нельга). А вось у прамысловасці даволі часта вадкасці транспартуюцца пад значным ціскам што вылучае больш жорсткія патрабаванні да стыках.

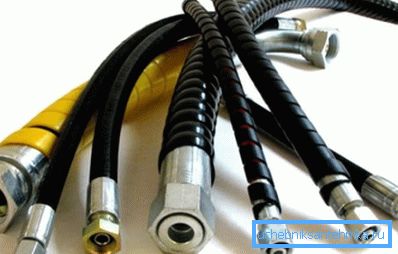

Рукавы высокага ціску розных дыяметраў

Трубныя злучэння высокага ціску з вялікай колькасцю паваротаў і фітынгаў, устаноўленых у гэтых месцах, буду валодаць невысокай ступенню надзейнасці ў параўнанні з трубаправодам з мінімальным лікам паваротаў.

Для вырашэння гэтай праблемы часта выкарыстоўваюцца РВД - рукавы высокага ціску. Вонкава такі рукаў выглядае як звычайны гумовы шланг з металічнымі фітынгамі з абодвух бакоў.

Нягледзячы на ​​знешні выгляд, канструкцыя РВД складаная. Рукаў складаецца з ўнутранага пласта асаблівай гумы, а трываласць дасягаецца за кошт сілавога каркаса з металічных нітак. Часта такіх сілавых каркасаў бывае некалькі.

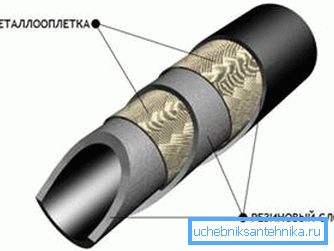

будова РВД

Галоўная перавага такіх рукавоў складаецца ў тым, што паварот атрымліваецца плыўным і супраціў патоку вадкасці мінімальна. Канцы РВД далучаюцца да трубаправода з дапамогай металічных фітынгаў.

Амерыканка - прастата і надзейнасць

Любыя віды злучэння труб павінны быць надзейнымі і, па магчымасці, дазваляць максімальна хутка дэмантаваць ўчастак трубаправода без дэмантажу астатняй яго часткі. Па гэтых параметрах амерыканка па-за канкурэнцыяй.

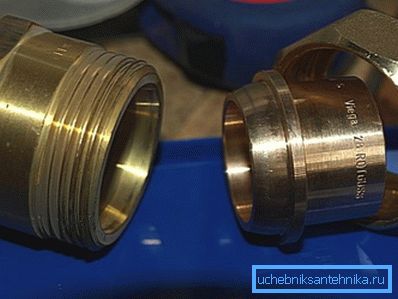

Латуневыя элементы для злучэння амерыканка

Для стыкоўкі 2-х участкаў трубаправода такім спосабам спатрэбіцца 2 разьбовых фітынга (адзін з іх з абмежавальным кантам), гумавая пракладка і прыцемках накладную гайка. На канцах трубаправода павінна быць унутраная разьба.

Трубавае злучэнне амерыканка выконваецца ў такой паслядоўнасці:

  • частка з вонкавай разьбой накручваецца на ўчастак трубаправода з унутранай разьбой;
  • пасля гэтага прыходзіць чаргу часткі з кантам, на яе трэба надзець ўшчыльняльнік і прыцемках накладную гайку, пасля чаго фітынг таксама накручваецца на трубу;
  • пасля гэтага застаецца толькі прыцемках накладную гайку накруціць на знешнюю разьбу ў адказ фітынга.

Звярніце ўвагу! У адрозненне ад большасці іншых тыпаў стыкоўкі, для дэмантажу часткі трубаправода ня трэба разбіраць яго цалкам. Увесь працэс зборкі / разборкі выконваецца з дапамогай ўсяго толькі адной гайкі.

таўровага злучэнне

Таўровага злучэнне труб можа быць пад прамым альбо пад вострым вуглом, яно неабходна, калі ў існуючы трубаправод трэба ўрэзаць яшчэ адну трубу. Прыкладам можа служыць ўрэзка каналізацыйнай трубы, якая ідзе з кватэры, у стояк. Забяспечыць ўрэзку можна двума спосабамі - з дапамогай спецыяльных фітынгаў або зваркай (калі трубы металічныя).

Што тычыцца фітынгаў, то для гэтага выкарыстоўваюцца траякі і крыжавіны, гэтыя элементы дазваляюць стварыць складаны вузел. Такія злучэнне з траяком можа выконвацца любым з апісаных спосабаў. Можа выкарыстоўвацца абціскны фітынг, зварка ПП (у выпадку поліпрапіленавага трубаправода), раструбное злучэнне (калі гаворка ідзе пра каналізацыю) і т. Д.

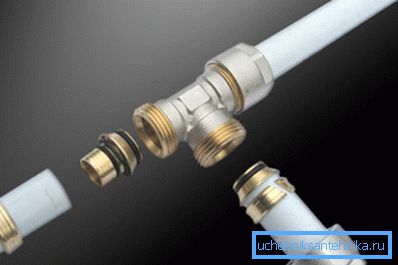

Траякі дазваляюць выканаць злучэнне без зваркі пад любым вуглом

Ўрэзка металічных труб з дапамогай зваркі выконваецца рэдка і даволі складаная для пачаткоўца сантэхніка. Асноўная праблема тут складаецца ў тым, каб дакладна размеціць выраз на трубе у якую трэба ўрэзацца і на тарцы трубаправода, які будзе далучацца.

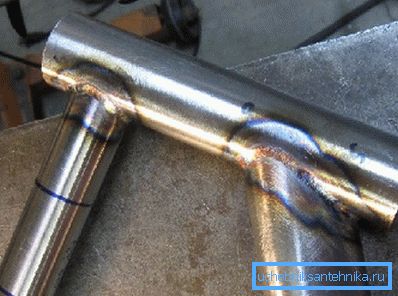

Пры ўрэзцы ў трубу важная правільная разметка

Для вырашэння гэтай праблемы можна выкарыстоўваць спецыяльныя шаблоны, у якіх у залежнасці ад дыяметра прыведзены крывыя, якія адзначаюць контур выраза, таксама можна скарыстацца адмысловымі праграмамі для разметкі.

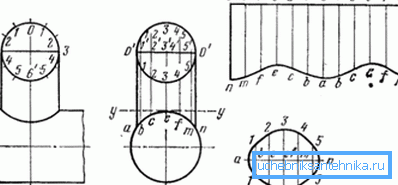

Шаблон для ўрэзкі труб

  Звярніце ўвагу! Калі выразы не будуць ідэальна супадаць, то шчыліны прыйдзецца заварваць кавалкамі металу, а гэта адмоўна адаб'ецца на герметычнасці. Таму разметцы трэба надаць асноўная ўвага.

Штуцерные злучэнне

Штуцерные злучэнне труб ставіцца да класа раздымных і складаецца з уласна штуцера (звычайная ўтулка з разьбой і абмежавальным кантам), ўшчыльняльнага кольцы і прыцемках накладную гайкі.

Парадак стыкоўкі секцый трубаправода гэтым спосабам некалькі нагадвае амерыканку:

  • на штуцэр (ўтулку з разьбой) трэба надзець ўшчыльняльнае кольца і прыцемках накладную гайку;
  • пасля гэтага штуцэр накручваецца на трубу з разьбой;
  • для завяршэння злучэння застаецца толькі накруціць прыцемках накладную гайку на муфту альбо канец іншага трубаправода.

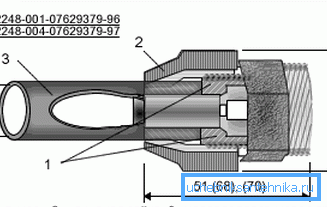

Схема Штуцерные злучэння з вонкавай разьбой

Гэты метад часта выкарыстоўваецца, калі ў існуючую сістэму трэба ўрэзаць якой-небудзь вымяральны прыбор. Штуцэр зручны тым, што амаль няма абмежаванняў па дыяметрах, злучаных элементаў, для забеспячэння герметычнасці дастаткова проста падабраць патрэбны дыяметр Штуцерные фітынга.

Грувлочное злучэнне

Гэты тып злучэння можна лічыць адным з самых простых. Грувлочное злучэнне труб ставіцца да катэгорыі бессварных раздымных тыпаў стыкоўкі трубаправода.

Грувлок - звычайны хамут, які дазваляе хутка аб'яднаць у адно цэлае 2 трубы. Канструкцыя гэтага элемента досыць простая - пластыкавы корпус усярэдзіне якога знаходзіцца гумовы ўшчыльняльнік і балты з двух бакоў. Зацягваючы балты ствараецца неабходны ціск, гумавая абшэўка дэфармуецца, шчыльна прылягаючы да паверхні трубаправода, за кошт гэтага забяспечваецца герметычнасць стыку.

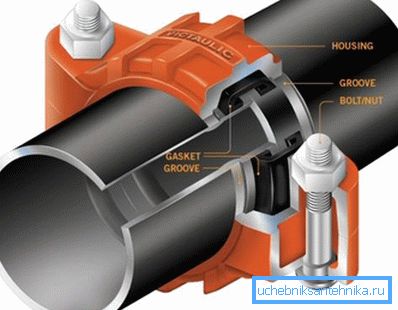

Схема грувлочного злучэння

Бессварное злучэнне труб - аптымальны варыянт з пункту гледжання абслугоўвання трубаправода. У любы момант балты можна аслабіць, зняць хамут і прачысціць або замяніць пашкоджаны ўчастак трубы.

Канструкцыя некаторых грувлоков трохі больш складанай і ў ніжняй частцы мае выступ па ўсёй акружнасці. У трубаправодзе на вызначанай адлегласці ад стыку павінен быць паза, пры стыкоўцы выступ на грувлоке заходзь у гэты пазу, забяспечваючы дадатковую трываласць стыку.

У завяршэнне

Ні адзін трубаправод немагчыма пракласці, ня сутыкнуўшыся з праблемай стыкоўкі асобных секцый. Выбіраць прыйдзецца паміж мноствам варыянтаў, кожны з якіх валодае сваімі перавагамі і недахопамі. У артыкуле прыведзены кароткі агляд папулярных спосабаў стыкоўкі трубаправода.

Пачатковец сантэхнік з дапамогай гэтай інфармацыі зможа вызначыцца з аптымальным варыянтам выканання мантажных работ. На відэа ў гэтым артыкуле разгледжаны некаторыя віды раздымных злучэнняў.
