Пластыкавая гафрыраваная труба пвх для электрамантажных

Выконваючы вонкавую або ўнутраную пракладку слаботочных і сілавых кабельных сетак, для бяспечнай і бесперабойнай працы важна забяспечыць надзейную абарону сілкавальнага кабеля ад вільгаці і знешніх механічных пашкоджанняў.

Найбольш прыдатным сродкам абароны ў дадзеным выпадку лічыцца гнуткая гафрыраваная труба з цвёрдага полівінілхларыду, выкарыстанне якой дапамагае вырашыць адразу некалькі пытанняў.

Прымяненне гафрыраванай трубы ў індывідуальным будаўніцтве

Для таго каб мець уяўленне аб правільным выкананні электрамантажных работ, у гэтым артыкуле будуць разгледжаны асноўныя аспекты выкарыстання пластыкавай гафрыраванай трубы пры пракладцы хатніх кабельных ліній.

Таксама тут будзе прадстаўлена пакрокавая інструкцыя, у якой апісана тэхналогія кладкі кабеля ў ахоўным рыфленай рукаве з выкарыстаннем драцянога зонда.

Тэхнічныя характарыстыкі

Адразу варта адзначыць, што гэты від прадукцыі быў распрацаваны спецыяльна для пракладкі электрычных сетак, таму фізічныя ўласцівасці і асноўныя тэхнічныя характарыстыкі гафрыраванай трубы ПВХв поўнай меры адпавядаюць усім будаўнічым нормам і правілам супрацьпажарнай бяспекі.

1. Жорсткі ПВХ абсалютна не схільны ўплыву вільгаці і большасці агрэсіўных асяроддзяў, устойлівы да ўздзеяння ўльтрафіялетавых прамянёў, не старэе з часам і не руйнуецца пад уздзеяннем азону, таму можа выкарыстоўвацца як для ўнутраных, так і для вонкавых прац.
2. Дыяпазон рабочых тэмператур эксплуатацыі знаходзіцца ў межах ад -20 ° С да +80 ° С.
3. Полівінілхларыду з'яўляецца самазатухаючая матэрыялам, які не падтрымлівае самастойнае гарэнне, таму можа быць выкарыстаны для мантажу электраправодкі, як у драўляных, так і ў цагляных будынках.
4. Мінімальны супраціў ізаляцыі пры напрузе 500 У складае 100 Мом, а паказчык дыэлектрычнай трываласці - не менш за 2 кВ, што дазваляе выкарыстоўваць яе ў электраўстаноўках з напругай да 1000 В.
5. Намінальнае супраціў сціску, у залежнасці ад тыпу трубы складае: для лёгкай серыі 320 Н / 5 см, для цяжкай - 750 Н / 5 см, і для звышцяжкай - 1250 Н / 5 см.

Звярніце ўвагу! У раздробны продаж гафрыраваная труба пастаўляецца згорнутай у бухты даўжынёй ад 50 да 200 м, а яе кошт галоўным чынам залежыць ад вонкавага дыяметра. Колер часцей за ўсё бывае светла-шэры (RAL 7035), аднак сустракаюцца і іншыя (чорны, аранжавы) колеру.

выбар дыяметра

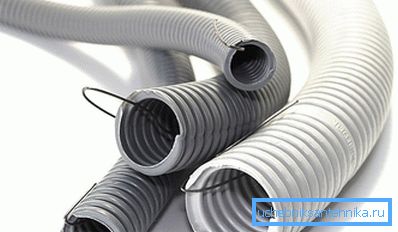

У індывідуальным жыллёвым будаўніцтве часцей за ўсё выкарыстоўваюцца пластыкавыя гафрыраваныя рукавы з вонкавым дыяметрам ад 16 да 63 мм. Выбар патрэбнага дыяметра варта выконваць у адпаведнасці з прыведзенай табліцай 1, у залежнасці ад колькасці і плошчы папярочнага перасеку выкарыстоўваюцца правадоў.

Таблица1.

Звярніце ўвагу! У адпаведнасці з дадзенымі табліцы, можна зрабіць выснову, што фізічныя характарыстыкі гафрыраванай трубы ПВХ 16 мм дазваляюць выкарыстоўваць яе для пракладкі двух або трехжильного драты перасекам ад 1,5 да 2,5 мм ?.

вобласць прымянення

Зыходзячы з практыкі выкарыстання гафрыраваных рукавоў у індывідуальным будаўніцтве, пры выкананні электрамантажных работ сваімі рукамі, для аптымальнага выбару вонкавага дыяметра варта кіравацца наступнымі правіламі.

1. Мантаж ў трубах электраправодкі насценных і потолочных свяцілень - D = 16 мм.
2. Падключэнне выключальнікаў асвятлення і спажывецкіх штэпсельных разетак - D = 20 мм.
3. Пракладка кабеля ў пластыкавых трубах паміж электрашчыта і размеркавальнымі скрынкамі - D = 25 м.
4. Злучэнне галоўнага электрашчыта з размеркавальным шчытом - D = 32 мм.
5. Для праходкі потолочных і межэтажных перакрыццяў, у залежнасці ад колькасці правадоў выбіраецца дыяметр трубы ад 40 да 63 мм.
6. Для пракладкі кааксіяльных, оптавалакновых і тэлефонных кабельных сетак можа выкарыстоўвацца гафрыраваны рукаў дыяметрам ад 16 да 25 мм.

тэхналогія кладкі

Часцей за ўсё пластыкавы гафрыраваны рукаў выпускаецца з зондам, гэта значыць з тонкай пругкай металічнай дротам, якая знаходзіцца ў яго ўнутраным прасвеце па ўсёй даўжыні.

Наяўнасць зонда істотна паскарае выкананне электрамантажных работ і спрашчае зацяжку кабеля ў гнуткую гафраваную трубу.

1. Перад зацяжкай кабеля трэба адмяраць неабходную колькасць гафрыраванага рукавы, і акуратна адрэзаць яго, ня перерезая дрот зонда.
2. У месцы разрэзу развесці канцы гофры ў розныя бакі, і кусачкамі перарэзаць дрот, захіліўшы яе канцы звонку на краю трубы, каб не дазволіць ёй правальванні ўнутр.

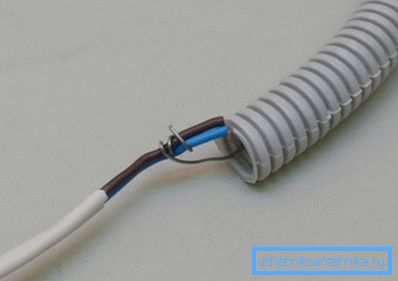

3. Да аднаго канца зонда прывязаць электрычны кабель, расправіць рукаў, і плыўным рухам за дрот зацягнуць провад на ўсю даўжыню ў гафрыраваную трубу.

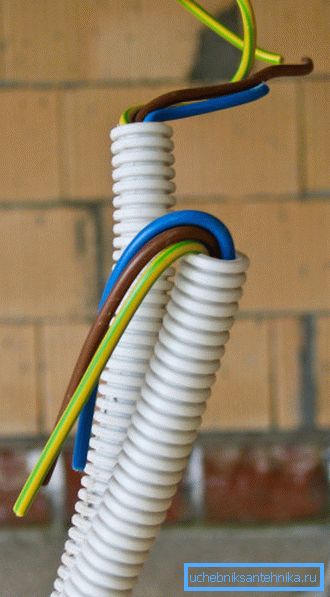

4. Зафіксаваць канцы провада пры дапамозе вузлоў ці пластыкавых хамутоў звонку гафрыраванага рукавы, не дапушчаючы іх правальванні ва ўнутраны прасвет.

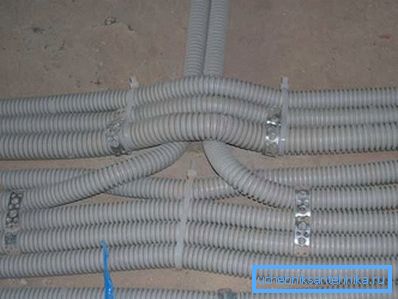

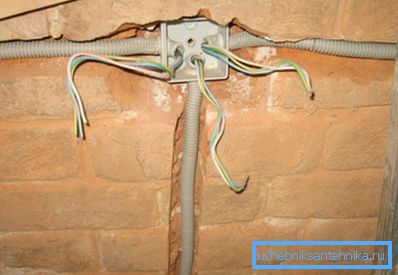

5. Абкласці пластыкавую трубу з зацягнутым у яе кабелем ў папярэдне праразаецца штробах, ці замацаваць да сцяны пры дапамозе адмысловых пластыкавых трымальнікаў.

заключэнне

Прачытаўшы дадзеную артыкул, становіцца зразумела, што выкарыстанне гнуткай пластыкавай гафрыраванай трубы з'яўляецца універсальным спосабам для пракладання кабельных камунікацый пры будаўніцтве будынкаў з любых матэрыялаў. Для атрымання дадатковай інфармацыі можна паглядзець відэа ў гэтым артыкуле ці пачытаць падобныя матэрыялы на нашым сайце.
