Пластыкавыя трубы для водазабеспячэння: віды і іх адметныя

Па вялікім рахунку, мантаж пластыкавых труб для водазабеспячэння можа мець на ўвазе тры тыпу матэрыялаў, гэта:

  1. металапласт,
  2. поліпрапілен,
  3. поліэтылен.

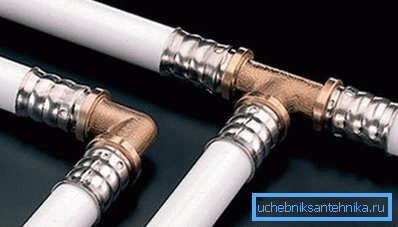

Металлопластіковые трубы для водазабеспячэння. Стыкоўка праз фітынгі

Усе яны з поспехам ужываюцца для трубаправодаў нізкага ціску, якія выкарыстоўваюцца, як у жылым, так і ў прамысловым сектары. Але калі поліэтылен (ПЭ) выкарыстоўваюць, у асноўным, для магістралі, то на разводку звычайна ідзе поліпрапілен (ПП або PPR) і металапласт (абрэвіятура адсутнічае).

Ніжэй мы падрабязней разгледзім тэхнічныя і мантажныя ўласцівасці такіх матэрыялаў, а таксама ўбачым відэа ў гэтым артыкуле.

трубаправод

Коратка аб поліэтылене

Поліэтыленавыя трубы і фітынгі
  • Калі ў прыватным сектары мантуюць вадаправод сваімі рукамі, то ў якасці водазаборных вузла звычайна выкарыстоўваецца калодзеж або свідравіна (пясочная або артэзіянская), а для помпавай станцыі выкарыстоўваюць погружной ці павярхоўны (гидрофор) насос. У любым з гэтых варыянтаў у якасці магістралі да вузла развязкі (за рэдкім выключэннем) выкарыстоўваюць поліэтыленавая труба дыяметрам 32 мм. Для стыкоўкі ў дадзеным выпадку прымяняюцца компрессіонные фітынгі для труб, якія могуць быць прамымі (муфта), кутняй на 90 ?, трайнік, чацвярык і рэдукцыя для пераходу на іншыя перасеку.
  • Мантаж ПЭ часцей за ўсё вырабляецца пад зямлёй, але гэта досыць далікатны матэрыял, таму, пры яго зарывании ў траншэю выкарыстоўваюцца некаторыя меры засцярогі, гэта значыць, пясочную падушку. Для гэтага насыпают пласт пяску ад 2 см да 5 гл і на яго ўкладваюць вадаправодную трубу, пасля чаго яе зноў-такі засынаюць пяском, каб цвёрдыя прадметы ў грунце (камяні, метал, шкло), не нашкодзілі сценку. Немалым перавагай поліэтылену з'яўляецца яго нізкая цана.

Заўвага. Акрамя водазабеспячэння, поліэтыленавыя трубы прымяняюцца для мантажу каналізацыі нізкага ціску, а таксама ў якасці кабель-каналаў электрыфікацыі і сувязі.

разводка полипропиленом

Універсальная труба PPR PN20

Для тыпавой разводкі ў цяперашні час часцей за ўсё выкарыстоўваецца поліпрапілен (экопласт), абрэвіятура якога ў рускай выкананні выглядае, як ПП, а на лацінцы - PPR і памеры пластыкавых труб для водазабеспячэння з ПП вагаюцца ад 20 мм да 110 мм (вонкавы дыяметр). Акрамя таго, такія прадукты PPR могуць быць, як цельностенными, так і армаванымі (армавальны пласт выконваецца або з алюмініевай фальгі, Лібар з шкловалакна).

Стан PPR залежыць ад прызначэння і можа зноў-такі пазначацца абрэвіятурай PN з наступным лікам, якое паказвае на шчыльнасць сценкі і на спосаб выкарыстання дадзенай трубы (для гарачай або халоднай вады, аўтаномнага або цэнтралізаванага ацяплення).

Так, PN10 прызначана для транспарціроўкі халоднай вады, з тэмпературай, якая ў пастаянным рэжыме не перавышае 20? C, а кароткачасова можа дасягаць 45? C. Пры гэтым сценка (у залежнасці ад перасеку) можа быць ад 1,9 да 10 мм, а ўнутраны дыяметр ад 16,2 мм да 90 мм і вытрымліваць ціск 1 Мпа (10,2 кг / гл2).

PN20 прызначана, як для халоднай, так і для вады (такую ​​трубу часцяком называюць універсальнай), з тэмпературай, якая ў пастаянным рэжыме не перавышае 80? C, а кароткачасова можа дасягаць 100? C. Пры гэтым сценка (у залежнасці ад перасеку) можа быць ад 16 мм да 18,4 мм, а ўнутраны дыяметр ад 10,6 мм да 73,2 мм і вытрымліваць ціск 2 Мпа (20,4 кг / гл2). Звычайна армуецца алюмініевай фальгой.

PN25 прызначана, як для халоднай, так і для вады (такую ​​трубу часцяком называюць універсальнай), з тэмпературай, якая ў пастаянным рэжыме не перавышае 95? C, а кароткачасова можа дасягаць 150? C.

Пры гэтым сценка (у залежнасці ад перасеку) можа быць ад 4,0 мм да 13,3 мм, а вонкавы дыяметр ад 21,2 мм да 77,9 мм, унутраны - ад 13,2 мм да 50 мм і вытрымліваць ціск 2 , 5 Мпа (26 кг / гл2). Труба звычайна выкарыстоўваецца для цэнтралізаванага ацяплення, але армавальны пласт тут размешчаны не ў сярэдзіне пласта, а бліжэй да вонкавага краю.

Зачыстка ПП шайвером

Для стыкоўкі PN25 выкарыстоўваюць обрезной шайвер, як на фота ўверсе, якім здымаюць не толькі верхні пласт PPR, але і алюмініевую фальгу, каб забяспечыць добрую адгезію пры зварцы труб такога тыпу электрычным паяльнікам. Шайвер падбіраецца ў адпаведнасці з вонкавым дыяметрам поліпрапіленавай трубы PN25.

Этапы паяння ПП: 1) нагрэў трубы і фітынга электрычным паяльнікам; 2, 3) стыкоўка; 4) разрэз правільнай паяння

Стыкоўныя працы для поліпрапіленавых труб ажыццяўляюцца з дапамогай прахадных (муфта, куток 32 ?, 45 ?, 90 ?, трайнік), рэдукцыйны і разьбовых фітынгаў (пераход на іншы матэрыял). На фрагменце №4 паказана правільная пасадка трубы ў фітынг, якая пры большым заглыбленні выклікае расплющивание краю і, як следства, паніжае праходнасць вадаправода.

Заўвага. Для поліпрапілена рамонт пластыкавых труб водазабеспячэння сваімі рукамі вырабляецца вельмі рэдка, так як гарантыйны рэсурс ад завода-вытворцы складае ад 50 да 100 гадоў. Але часам патрабуецца ўрэзка, якая, улічваючы жорсткасць труб, вырабляецца з дапамогай фітынга амерыканкі.

металапласт

Металапласт FIRAT TIG у разрэзе

Найбольш лёгкі і хуткі матэрыял для разводкі вадаправода - гэта металапласт - тут для стыкоўкі і развязкі ня патрабуюцца паечные працы - злучэнне ажыццяўляецца з дапамогай компрессіонные металічных фітынгаў і разетак. Сама труба складаецца з пяці слаёў, дзе ніжні і верхні выкананы з палімераў, сярэдні (армавальны) з алюмініевай фальгі і два злучных з клею.

Калі працоўны ціск не перавышае 10 атмасфер, а тэмпература вады не больш за 90? C, то тэрмін службы металлопластіковых труб водазабеспячэння, па сцвярджэнні заводаў-вытворцаў, павінен складаць не менш за 50 гадоў.

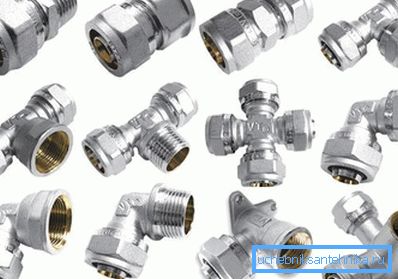

Фітынгі для металапласт

Слабым месцам тут з'яўляюцца фітынгі і водорозетки для металлопластіковых труб - яны зроблены з металу і, нягледзячы на ​​тое, што ён можа быць вельмі якасным, любы метал схільны карозіі. Акрамя таго, уразлівы і армавальны пласт, які можа быць са стыкам ці без яго - у тых выпадках, калі фольга мае шво, то гэта аслабляе трываласць армавання.

Больш трывалым з'яўляецца бясшвоўны армавальны пласт, калі фольга апранута ў выглядзе суцэльнай трубы або пласта, завёрнутая внахлест. Бясшвоўны варыянт таксама выкарыстоўваецца для кладкі сістэмы цёплай падлогі (замест поліэтылену).

заключэнне

Як і любую іншую трубу, металапласт можна кампанаваць з любымі матэрыяламі (метал, поліпрапілен), але тут ёсць адна бясспрэчная перавага - мантаж металлопластіковых труб для водазабеспячэння можна ажыццяўляць на няроўных паверхнях - труба лёгка гнецца. Такая асаблівасць дазваляе мантаваць трубы, укладваючы іх, як па прамой, так і з любымі паваротамі, не ўжываючы для гэтага металічныя фітынгі, якія схільныя карозіі.
