Поліпрапіленавы калектар з кранамі - асаблівасці вырабу

Пры паралельным падключэнні некалькіх ацяпляльных прыбораў або ўладкаванні сістэмы ацяплення «цёплая падлога» абавязкова ўжываюць калектары. Дадзеныя прылады можна купіць у сантэхнічных краме небудзь зрабіць самастойна. У дадзеным артыкуле мы разгледзім, як сабраць сантэхнічны калектар з адсякае кранамі з такога трывалага і даступнага матэрыялу як поліпрапілен.

Поліпрапіленавы водаправодны калектар з кранамі

Агульныя звесткі

На сённяшні дзень калектары, якія ў народзе называюць грабянцамі, ужываюць для сукупнага падлучэння шэрагу ацяпляльных і сантэхнічных прыбораў. Вонкава гэта прылада ўяўляе цыліндрычную дэталь з адным уводам і мноствам адводаў. Кожны адвод забяспечваецца запорной арматурай.

Прынцып працы дадзенай прылады наступны - вада ці іншая вадкасць падаецца на ўвод пад ціскам. Далей яна размяркоўваецца па адводзе, якія дазваляюць паралельна падключыць некалькі сантэхнічных прыбораў або, да прыкладу, некалькі контураў сістэмы цёплай падлогі.

Калектарнай падключэнне дазваляе забяспечыць раўнамерны напор вады ва ўсіх сантэхнічных прыборах пры іх адначасовым ўключэнні. У выпадку выкарыстання грабянцоў ў сістэмах ацяплення, забяспечваецца раўнамерны нагрэў усіх ацяпляльных прыбораў (радыятараў або контураў цёплага падлогі).

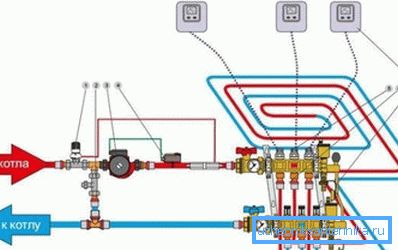

Схема выкарыстання калектараў ў сістэме цёплай падлогі

Сабраць грабянец з поліпрапілена сваімі рукамі даволі проста, прычым для гэтага спатрэбіцца толькі набор трайнік і шаравых кранаў.

Пры гэтым прылада будзе валодаць побач добрых якасцяў, такіх як:

  • Ўстойлівасць да карозіі.
  • Герметычнасць, так як фітынгі надзейна зварваюцца адзін з адным.
  • Даўгавечнасць - на поліпрапіленавых сценках фітынгаў практычна не асядае накіп.
  • Таннасць, дзякуючы таму, што цана поліпрапіленавых труб і фітынгаў не высокі.
  • Надзейнасць, так як поліпрапілен з'яўляецца дастаткова трывалым матэрыялам.
  • Магчымасць выканаць роўна столькі адводаў, колькі патрабуецца.
  • Магчымасць выкарыстоўваць выраб як для сістэмы водазабеспячэння, так і для ацяплення.

Па гэтых прычынах многія спецыялісты аддаюць перавагу металічным калектарам прылады, сабраныя самастойна з поліпрапіленавых дэталяў.

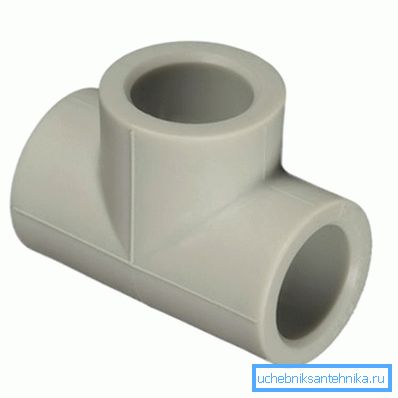

поліпрапіленавы трайнік

выраб калектара

матэрыялы

Такім чынам, каб самастойна сабраць поліпрапіленавы калектар з отсечные кранамі, спатрэбяцца наступныя матэрыялы:

поліпрапіленавыя трубы 32 мм
Заглушка для трубы адна
муфты Для труб дыяметрам 32 мм
траякі Тых жа дыяметраў
краны шаравыя Таксама павінны мець адпаведны дыяметр, колькасць кранаў павінна адпавядаць колькасці адводаў

Звярніце ўвагу! Шаравыя краны можна выкарыстоўваць толькі для адкрыцця і закрыцця патоку. Калі неабходна рэгуляваць яго інтэнсіўнасць, то варта выкарыстоўваць запорную арматуру іншага тыпу.

Дыяметры труб і фітынгаў могуць мець і іншыя параметры. Галоўнае, каб яны адпавядалі дыяметры трубаправода.

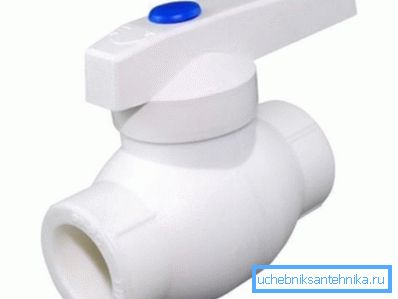

Шаравой кран з поліпрапілена

зборка

Інструкцыя па зборцы грабянцы даволі простая, галоўнае - прытрымлівацца такой паслядоўнасці:

  • У першую чаргу злучаюцца паміж сабой траякі. Кожны трайнік служыць адводам.
  • Затым з аднаго боку прылады усталёўваецца заглушка, а з другога - кутні фітынг пад 90 градусаў (калі падача вады будзе ажыццяўляцца знізу).
  • Пасля таго, як калектар без кранаў будзе сабраны, трэба толькі ўсталяваць запорную арматуру на кожны адвод. Для гэтага да кожнага траяка прыварваюць невялікі адрэзак трубкі, да якой прылітоўваецца поліпрапіленавы шаравой кран.
На фота - спайка поліпрапіленавых дэталяў

Для злучэння ўсіх дэталяў паміж сабой спатрэбіцца спецыяльны зварачны апарат (паяльнік).

Ніжэй прыведзена паслядоўнасць злучэння фітынгаў пры дапамозе дадзенага прылады:

  • У першую чаргу трэба разагрэць паяльнік да працоўнай тэмпературы. Пра гатоўнасць інструмента будзе сігналізаваць зялёны святлодыёд.
  • Так як фітынгі злучаюцца паміж сабой адрэзкамі труб, пакуль разаграваецца зварачны апарат, трэба зачысціць участак трубы, які будзе зварваюць з фітынгам. Робіцца гэта пры дапамозе адмысловай прылады, які апранаецца на кончык трубы і пракручваецца.
Зачыстка для труб
  • Пасля дасягнення паяльнікам працоўнай тэмпературы, трэба ўставіць фітынг і трубу ў асадкі інструмента і пачакаць, пакуль расплавіцца паверхню пластыка. У камплекце да паяльнік маецца табліца, у якой пазначаны час плаўлення для дэталяў рознага дыяметра.
  • Пасля заканчэння часу, названага ў табліцы, трэба выняць злучаныя дэталі з асадак і састыкаваць іх паміж сабой. У такім становішчы іх трэба патрымаць да застывання, стараючыся не варушыць і не праварочваць.
  • Пасля гэтага, злучаную з фітынгам трубку трэба абрэзаць, пакінуўшы кончык, для приваривания да яе другой фітынга.

Савет! Каб «набіць руку», варта патрэніравацца на абрэзках труб і муфтах, так як няправільна прылітаваць дэталь можа сапсаваць увесь калектар.

Па такім прынцыпе злучаюцца паміж сабой усе дэталі. Калі калектар з шаравымі кранамі будзе выкарыстаны для сістэмы ацяплення, то трэба выканаць яшчэ адно такое ж прылада для обратку.

выснову

У многіх выпадках калектар з'яўляецца неабходным элементам разводкі. Як мы высветлілі, зрабіць дадзеная прылада з поліпрапілена пад сілу кожнаму хатняму майстру, які ўмее звяртацца з паяльнікам для пластыкавых труб. Пры гэтым якасць і характарыстыкі вырабы не будуць саступаць фірмовым капыл.

З відэа ў гэтым артыкуле можна запазычыць некаторую дадатковую інфармацыю па гэтай тэме.
