Поліпрапіленавыя трубы для ацяплення: 5 этапаў мантажу

Пачаткоўцы майстры, якія не маюць дастатковага практычнага вопыту, прымаючы рашэнне аб выбары тых ці іншых тэхналогій для канструявання сістэмы кантролю мікраклімату, задаюцца пытаннем, ці можна выкарыстоўваць поліпрапіленавыя трубы для ацяплення. Адназначны адказ вы зможаце атрымаць, толькі азнаёміўшыся з размешчаным ніжэй матэрыялам.

асаблівасці палімера

Перш за ўсё, варта адзначыць, што гэты від пластыка, як і любы іншы, выдатна падыходзіць для транспарціроўкі вадкай асяроддзя, якая і з'яўляецца цепланосбітам у сістэме абагравання памяшканняў.

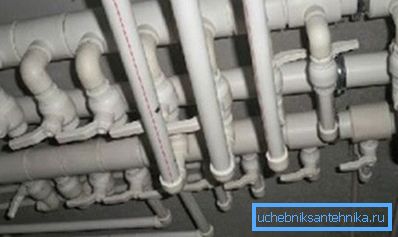

Акрамя таго, ацяпленне з поліпрапіленавых труб адрозніваецца мноствам пераваг, выгадна вылучаюць гэтае рашэнне на фоне існуючых альтэрнатыў.

Да іх адносяцца:

1. Лёгкая працэдура ўстаноўкі. Трубы з поліпрапілена для ацяплення стыкуюцца паміж сабой з дапамогай паяння. Гэтая тэхналогія, у адрозненне ад зварвання сталёвых дэталяў, не выклікае цяжкасцяў нават у пачынаючага майстра і не патрабуе прыцягнення спецыялістаў з боку, цана на паслугі якіх бывае даволі высокая.

1. Поліпрапілен, з'яўляючыся адной з разнавіднасцяў пластыка, ня акісляецца на паветры, таму сістэма ацяплення з поліпрапіленавых труб абсалютна не схільная карозіі. Гэта значна падаўжае тэрмін яе эксплуатацыі.
2. На ўнутранай паверхні трубаправодаў, дзякуючы выключнай гладкасці пластыка, не адбываецца адклады мінеральных соляў, раствораных у вадзе. Таму нават па сканчэнні шматлікіх гадоў прапускная здольнасць ацяпляльнай сістэмы і, адпаведна, яе эфектыўнасць, не зменшыцца.
3. Поліпрапіленавая труба для ацяплення, нягледзячы на ​​гнуткасць, валодае падвышанай механічнай трываласцю. Гэта азначае, што сканструяваная з такой разнавіднасці палімера сетку нагрэву паветра ў памяшканнях здольная вытрымаць высокую тэмпературу цепланосбіта і падвышаны ціск цыркулявалай вадкасці.
4. Правільна распрацаваная і разлічаная схема ацяплення з поліпрапіленавых труб, з прычыны высокай хуткасці праходжання вадкасці, адрозніваецца падвышаным каэфіцыентам карыснага дзеяння ў параўнанні з ацяпленнем, выкананым з металічных дэталяў.
5. Невысокі каштарысная кошт мантажу сістэмы ацяплення дае магчымасць зэканоміць.

Савет! Улічваючы, што трубы для ацяплення з поліпрапілена лёгка зварваць адзін з адным сваімі рукамі, вы можаце з лёгкасцю сканструяваць неабходную вадаправодную сетку самастойна, яшчэ больш скараціўшы свае выдаткі.

выбар матэрыялаў

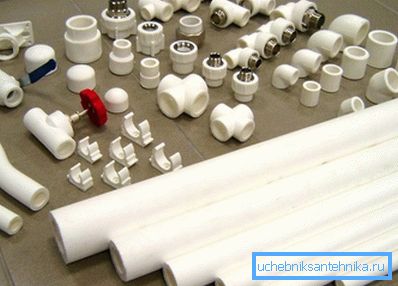

Існуюць розныя віды поліпрапіленавых труб. Але не кожная іх разнавіднасць падыходзіць для водазабеспячэння і ацяплення. Усе неабходныя тэхнічныя характарыстыкі адлюстраваны ў ДАСТ Р 52134-2003.

У гэтым дакуменце пазначаны таксама дыяметр поліпрапіленавых труб для ацяплення - табліца, прыведзеная ў ім, дазваляе падабраць патрэбную разнавіднасць дэталяў у залежнасці ад тэмпературы, ціску і віду цепланосбіта.

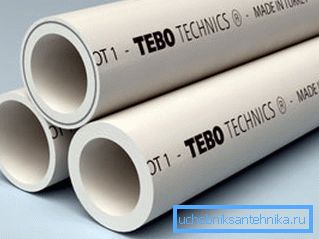

Адрозніць паміж сабой розныя палімерныя дэталі дапаможа маркіроўка поліпрапіленавых труб: для ацяплення падыходзяць вырабы марак PN 20 і PN 25. Ужывальны пры іх вырабе пластык дае магчымасць транспартаваць вадкасць, тэмпература якой складае 90 градусаў Цэльсія (стандарт таксама прадугледжвае кароткачасовае перавышэнне гэтага параметру на 10 градусаў) .

Лічбы пасля літарнай маркіроўкі сведчаць аб тым, што ціск цепланосбіта ў ацяпляльнай сістэме можа ў 20 ці 25 разоў перавышаць атмасферны.

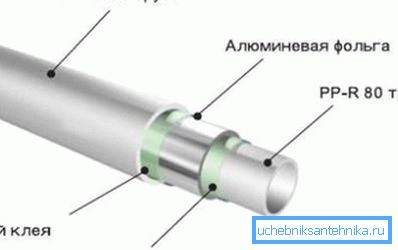

Лепш выкарыстоўваць поліпрапіленавыя трубы і фітынгі для ацяплення, маркіраваныя PN 25. Гэтыя вырабы армаваныя тонкай металічнай фальгой, што надае водотранспортной сеткі дадатковую надзейнасць.

Незалежна ад таго, трэба будзе вам мантаж новай сеткі абагрэву памяшканняў альбо банальная замена труб, перад іх купляй варта пераканацца ў якасці:

• выраб павінна мець ідэальна круглую і роўную форму;
• структура пластыка, з якога адлітыя трубы, павінна быць аднастайнай на ўсім іх працягу;
• на трубе ў абавязковым парадку павінна знаходзіцца маркіроўка, дзякуючы якой можна даведацца дату яе вырабу, нумар партыі і іншыя тэхнічныя параметры.

Звярніце ўвагу! Для вырабу сеткі ацяплення трэба купляць трубы і злучаюць іх фітынгі, вырабленыя адным заводам. Кожны вытворца можа ўносіць невялікія змены ў склад выкарыстоўванага палімера. Пасля, пры пайцы, гэта можа прывесці да з'яўлення шлюбу і няшчыльна злучэнню дэталяў адзін з адным. Акрамя таго, памеры вырабаў розных вытворцаў могуць крыху не супадаць.

Зборка ацяпляльнай сістэмы

Этап 1. Разлiкi

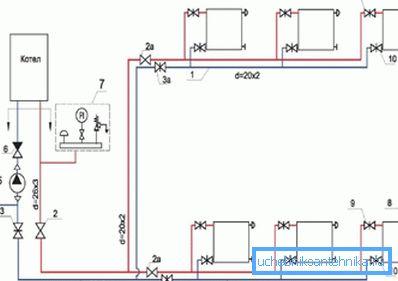

Нягледзячы на ​​тое, што мантаж сістэмы ацяплення можа вырабляцца і самастойна, яе праектаванне пажадана атрымаць прафесійнаму інжынеру. Толькі ён можа разлічыць ўсе неабходныя параметры і скласці чарцёж, па якім будзе вырабляцца зборка.

Выбар канкрэтнай разнавіднасці ацяплення ажыццяўляецца зыходзячы з асаблівасцяў памяшкання і яго плошчы. Акрамя таго, у залежнасці ад выкарыстоўваных радыятараў ацяплення, могуць мантавацца сістэмы з верхняй падачай цепланосбіта і ніжняй.

Перад складаннем дакументацыі спецыяліст павінен агледзець жыллё, зняць яго фактычныя памеры, пераканацца ў наяўнасці або адсутнасці уцяпляльнікаў і гэтак далей.

Выніковы праект, акрамя непасрэдна чарцяжа, павінен ўказваць:

• какой дыяметр поліпрапіленавых труб трэба выкарыстоўваць пры канструяванні сістэмы абагравання памяшканняў;
• куты, пад якімі павінны быць пракладзены магістральныя трубаправоды для забеспячэння натуральнага току вады;
• месца замацавання і спосабы падлучэння радыятараў ацяплення і іншых прыбораў (катла, воданагравальніка і гэтак далей).

Этап 2. Неабходныя прылады

Ацяпленне поліпрапіленавыя трубы будзе доўга і эфектыўна функцыянаваць толькі ў тым выпадку, калі падчас яго мантажу была старанна выкананая працэдура паяння.

У працы вам спатрэбяцца не толькі непасрэдна трубы і фітынгі, але і спецыяльнае абсталяванне:

• спецыяльны зварачны апарат для паяння поліпрапілена (яго яшчэ называюць «утюжок» або «паяльнік»);
• асадкі, якія дазваляюць награваць дэталі рознага дыяметра;
• спецыяльны трубарэз або нажніцы, з дапамогай якіх можна адрэзаць кавалкі труб патрэбнай даўжыні;
• Шейвер - прылада для зняцця з тарца трубы рэшткаў арміруючай фальгі, якая можа перашкодзіць пайцы;

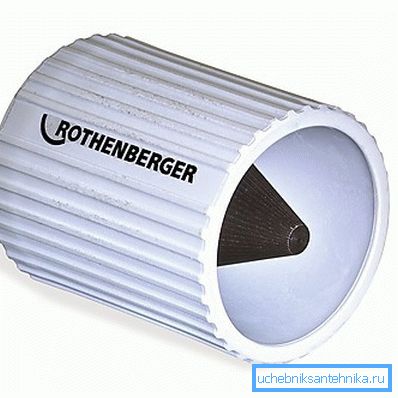

• фаскосниматель - прыстасаванне, якое робіць скос на зрэзе трубы, дзякуючы якому яна лепш ўваходзіць у фітынг для злучэння труб.

Этап 3. Падрыхтоўка

Перш чым прыступіць да злучэння, трэба адмысловай выявай падрыхтаваць трубы да выкарыстання:

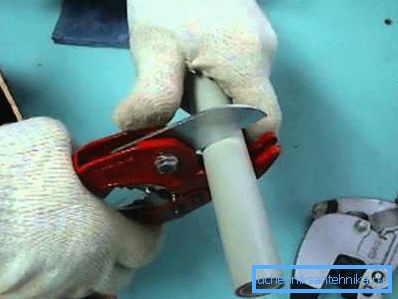

1. З дапамогай спецыяльных нажніц ці труборезоа набытыя поліпрапіленавыя трубы разразаюцца на адрэзкі неабходнай вам даўжыні;

1. З тарца трубы (яго знешняй часткі) здымаецца фаска шырынёй у 3 мм пад вуглом у 15 градусаў. Дзякуючы гэтай аперацыі труба лягчэй ўваходзіць у злучальныя фітынгі. Акрамя таго, востры тарэц не «счысціць» пласт разагрэтага пластыка, што можа прывесці да парушэння герметычнасці стыку ў далейшым.

1. Трубу і ўнутраную паверхню фітынга варта старанна ачысціць ад пылу і смецця, пасля чаго абястлусціць адмысловым складам.

Этап 4. зварвання

Пачынаць працу трэба з падрыхтоўкі абсталявання:

1. Ўсталяваць утюжок на спецыяльную падстаўку, якая палягчае яго выкарыстанне і абараняе ад траўмаў.
2. Тэрмарэгулятар прылады варта ўсталяваць на адзнаку ў 270 градусаў Цэльсія. Гэтая тэмпература з'яўляецца аптымальнай для зварвання поліпрапіленавых труб падчас мантажу сістэмы ацяплення.
3. Пасля гэтага трэба дачакацца нагрэву прылады. Аб заканчэнні гэтага працэсу будзе сведчыць запаліўшы святлодыёд зялёнага колеру.

Працэс злучэння труб адзін з адным вырабляецца ў такой паслядоўнасці:

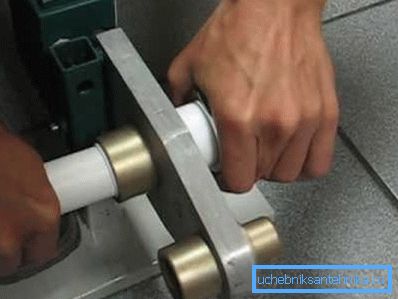

1. На загваздку паяльніка насаджваецца фітынг, а ў раструб ўстаўляецца труба. Гэта трэба зрабіць адначасова, каб прагрэў і расплаўлення пластыка на абедзвюх дэталях адбывалася раўнамерна.

1. Час прагрэву залежыць ад дыяметра выкарыстоўваюцца дэталяў і паказваецца ў суправаджальнай дакументацыі да паяльніка.

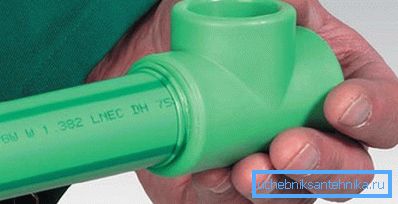

2. Па заканчэнні расплаўлення трэба зняць трубу і фітынг з паяльніка і ўставіць іх адзін аднаго.

Для забеспячэння максімальнага якасці падчас стыкоўкі, мэтазгодна прытрымлівацца такіх саветаў:

• злучаючы дэталі, трэба сачыць, каб іх восевая лінія была строга раўналежная;
• падчас застывання пластыка нельга варушыць трубу і фітынг;
• пры стыкоўцы вырабаў забаронена пракручваць іх вакол сваёй восі.

Этап 5. Замацаванне

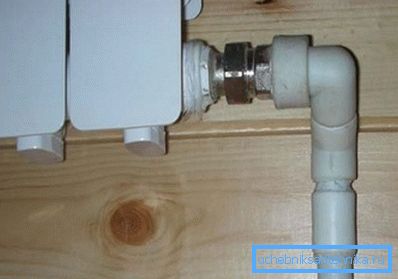

Злучэнне з радыятарамі ацяплення вырабляецца з дапамогай спецыяльных быстросъемных элементаў, якія прымацоўваюцца да канчатковым участках ацяпляльных трубаправодаў.

Каб пазбегнуць коробления падчас эксплуатацыі ўсе гатовыя дэталі трэба замацаваць на сцяне з дапамогай хамутоў ці кранштэйнаў. Яны павінны падбірацца так, каб вытрымліваць вагу трубы, напоўненай вадой. Такім жа чынам мантуюцца і радыятары ацяплення.

выснову

Інструкцыя, прыведзеная ў гэтым артыкуле, падрабязна апісвае паслядоўнасць дзеянняў, якая дазваляе ўладкаваць Поліпрапіленавы однотрубной ацяпленне прыватнага дома сваімі рукамі. Падобным чынам ажыццяўляецца і канструяванне аналагічнай схемы ў кватэры. Больш падрабязна пра аб нашай тэме раскажа відэа, прапанаванае вашай увазе.
