Поліпрапіленавыя трубы і фітынгі: асаблівасці, стандарты,
Як выбраць поліпрапіленавыя трубы і фітынгі? Наогул, якімі яны бываюць і па якіх стандартах вырабляюцца? Як выкарыстоўваць поліпрапілен для мантажу хатняга вадаправода або сістэмы ацяплення?
У артыкуле мы паспрабуем адказаць на гэтыя пытанні.
агульныя ўласцівасці
Што варта ведаць пра полипропилене?
- PN ў маркіроўцы труб адпавядае працоўнаму ціску ў атмасферах (кгс / гл 2) пры + 20С.
Важна: з павышэннем тэмпературы максімальна дапушчальнае ціск падае. Так, для трубы PN25 пры + 90С яно роўна 8-9 атмасферам. Зрэшты, у штатным рэжыме працы сістэм цэнтральнага водазабеспячэння і ацяплення ціск у іх не перавышае 6-7 кгс / см2.
- Максімальная працоўная тэмпература для ўсіх відаў поліпрапілена не перавышае 95С. Згодна з дзеючым БНіП, ва ўнутраных інжынерных сетках жылых будынкаў больш высокіх тэмператур быць не павінна; на практыцы пры пэўных умовах перавышэнне гэтага значэння магчыма.
- Трубы і фітынгі з поліпрапілена злучаюцца нізкатэмпературнай зваркай. Сумежныя паверхні аплаўляюцца адмысловай асадкай для паяльніка з тэмпературай каля 240 градусаў і сумяшчаюцца; пасля астывання трываласць злучэння не саступае суцэльнаму участку.
- Матэрыял лёгкі (поліпрапілен - самы лёгкі з пластыкаў, яго шчыльнасць - усяго 0,91 г / гл 2) і выключна цьвёрды. Унутраная паверхня трубаправода не зарастае адкладамі і застаецца гладкай нават праз дзесяцігоддзі эксплуатацыі.
- Сукупны кошт поліпрапіленавых труб і фітынгаў робіць іх самым танным рашэннем на рынку. Поліэтыленавыя трубы самі па сабе яшчэ танней, але больш высокі кошт фітынгаў і абмежаваная 40 градусамі працоўная тэмпература робіць поліэтылен неканкурэнтаздольным.
- Вытворчасць поліпрапіленавых труб і фітынгаў даўно наладжана на тэрыторыі РФ. Прадукцыя, у прыватнасці, прадаецца пад брэндамі Санполимер і Паток.
армаванне
Што называюцца вытворцамі тэхнічныя характарыстыкі поліпрапіленавых труб і фітынгаў заўсёды ўключаюць, сярод іншага, наяўнасць армавання і яго тып. Што такое армаванне і навошта яно трэба?
Так называецца ўкараненне ў сценкі матэрыялаў, якія валодаюць высокай трываласцю на парыў пры мінімальным каэфіцыенце цеплавога пашырэння. Мэты прама выцякаюць з уласцівасцяў - такім чынам, памяншаецца падаўжэнне пры нагрэве і павялічваецца трываласць на разрыў.

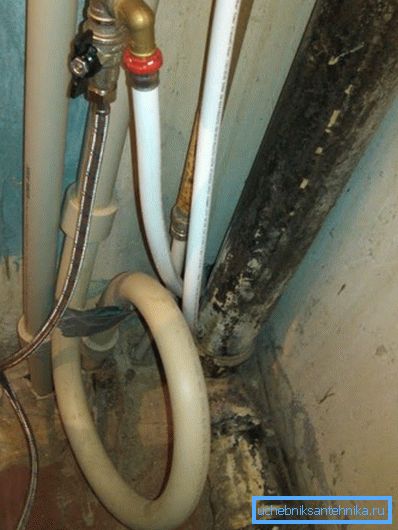

Карысна: доўгія прамыя ўчасткі на ГВС і апале, тым не менш, забяспечваюцца кампенсатарамі - П-вобразнымі або колцавымі выгібамі. Мацаванне труб робіцца рухомым, а пры кладцы ў штробы ў канцы кожнай штробы заўсёды пакідаецца вольная прастора ў 5 - 10 мм.
Заўважце, фітынгі на поліпрапіленавыя трубы выпускаюцца без армавання: высокая трываласць дасягаецца простым патаўшчэннем сценак, а падаўжэнне пры нагрэве не мае вырашальнага значэння проста ў сілу невялікіх памераў фітынга.
Армаваныя трубы мантуюцца на гарачай вадзе і апале.
У продажы можна сустрэць прадукцыю з двума відамі армавання.
алюміній

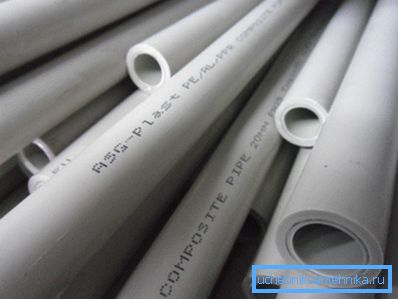

Паміж двума пластамі поліпрапілена уклейваецца пласт алюмініевай фальгі таўшчынёй не больш за полумиллиметра. Тым самым пры фіксаванай таўшчыні сценкі працоўны ціск павялічваецца з PN20 да PN25, а падаўжэнне пры нагрэве набліжаецца да характэрнаму для сталі.
Пры зварцы алюміній патрабуе абавязковага выдалення з зоны сутыкнення з фітынгам. Справа ў тым, што пры пэўных умовах кантактуе з вадой метал пачынае разбурацца, выклікаючы расслаенне трубы і рэзкае падзенне яе трываласці.
Армавальны пласт можа размяшчацца як строга ў сярэдзіне сценкі, так і бліжэй да вонкавай паверхні.
Інструкцыя па падрыхтоўцы тарца трубы да зваркі залежыць менавіта ад яго размяшчэння:
- Вонкавы пласт зачышчаецца Шейвера - асадкай адпаведнага дыяметра з размешчанымі на ўнутранай паверхні нажамі.
- Размешчаная пасярэдзіне фальга выдаляецца з зоны плаўлення торцевателем - інструментам, у якога нажы размешчаны з тарца трубы.
фібра

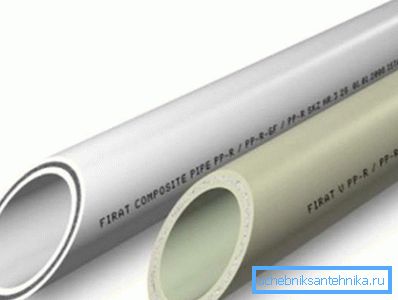

Альтэрнатыўны спосаб армавання заключаецца ў фарміраванні ў сярэдзіне сценкі пласта, ўзмоцненага дадаткам рубленного шкловалакна - фібры. Такія вырабы не патрабуюць зачысткі. Падаўжэнне пры нагрэве скарачаецца, але крышку менш, чым пры выкарыстанні алюмінія.
стандарт
Асноўныя тэхнічныя характарыстыкі - памеры поліпрапіленавых труб і фітынгаў, допускі, таўшчыня сценак і г.д. - рэгламентуюцца ДАСТ Р 52134 - 2003.
Дзіўна, што, стандарт рэгламентуе вытворчасць напорных труб з усіх тэрмапластаў. У прыватнасці, у яго тэксце згадваюцца звычайны і пашыты поліэтылен, ПВХ і палібутэна.
Нададзім увагу яго ключавых момантах.

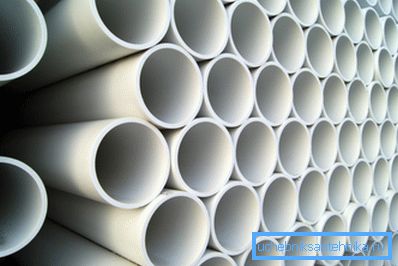

- Мінімальны прадугледжаны стандартам дыяметр - 10 міліметраў, максімальны - 1600.
- Мінімальная таўшчыня сценкі складае 1,3 міліметра, максімальная - 61 мм.
- Лімітавае адхіленне вонкавага дыяметра залежыць ад яго значэння і павінна адпавядаць наступнай табліцы:
Намінальны дыяметр, мм | Максімальнае адхіленне ў большы бок, мм |
16 | 0,3 |
20 | 0,3 |
25 | 0,3 |
32 | 0,3 |
40 | 0,4 |
50 | 0,5 |
63 | 0,6 |
75 | 0,7 |
90 | 0,9 |
110 | 1,0 |
- Трубы малых (да 180 мм) дыяметраў могуць пастаўляцца не толькі ў прамых адрэзках, але і ў бухтах або на шпульках.
- Разам з кантактнай раструбной зваркай стандарт прадугледжвае мантаж поліпрапілена з дапамогай электросварные фітынгаў (забяспечаных уласным награвальным элементам).
Парады па мантажы
Пры зварцы поліпрапіленавых трубаправодаў сваімі рукамі варта выконваць некалькі нескладаных правіл.
- На прызначаным для зваркі канцы трубы папярэдне здымаецца вонкавая фаска.

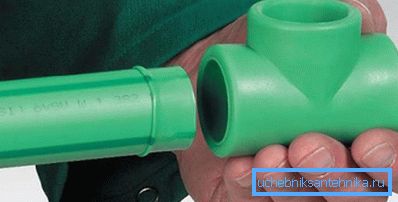

- Пасля аплаўлены дэталі стыкуюцца паступальным рухам, без кручэння.
- Пасля стыкоўкі злучэнне павінна не менш хвіліны заставацца нерухомым.
заключэнне
Спадзяемся, што прапанаваная ўвазе чытача інфармацыя будзе карысная пры рамонце або будаўніцтве (см.также артыкул Фітынгі для поліпрапіленавых труб: віды і іх тэхнічнае апісанне).
Відэа ў гэтым артыкуле дазволіць наглядна пазнаёміцца з тым, як мантуюцца поліпрапіленавыя трубы і фітынгі. Поспехаў!
