Поливинилхлоридные трубы пвх: сфера прымянення і тэхнічныя

Сучасныя палімеры актыўна выцясняюць металы з усіх сфер вытворчасці. Выклікана гэта больш высокімі эксплуатацыйнымі характарыстыкамі матэрыялаў і галоўнае досыць прымальным коштам. Трубы ПВХ могуць выпускацца для транспарціроўкі вадкасцей і для электратэхнічных патрэб. Але як каналізацыйныя, так і электратэхнічныя гафрыраваныя поливинилхлоридные трубы па Дасце, прынятым у нашай краіне, маюць мноства разнавіднасцяў.

Вырабы для электратэхнічных патрэб

Поливинилхлоридные вырабы з'яўляюцца выдатным матэрыялам для пракладкі электрасетак як нізкага, так і высокага напружання, ліній сувязі і рознага роду іншых кабельных ліній. Яны адпавядаюць практычна ўсім патрабаванням ДАСТ, і кошт гэтых вырабаў дазваляе іх выкарыстоўваць паўсюдна.

Чым яны добрыя

• Гэты артыкул, практычна не падтрымлівае гарэнне, калі быць дакладным, то ён ставіцца да разраду самазатухаючая.
• У электратэхніцы і энергетыцы наогул, вялікую праблему складаюць вандроўныя токі і навядзенні. Пластык з'яўляецца ізаляцыйным матэрыялам і таму пазбаўлены гэтага істотнага недахопу.
• Калі кабель мантуецца ў абароненым, ізаляваным кабельным канале, ён ужо не мае патрэбы ў магутнай ізаляцыі, з-за чаго ў адной трубе могуць быць пракладзены некалькі ліній.

• ПВХ можа выкарыстоўвацца ў вільготных памяшканнях, пластык абсалютна не схільны карозіі, ўстойлівы да агрэсіўных хімікатаў і ўльтрафіялетавага ўздзеяння.
• Згодна агульнапрынятым нормам БНіП, дадзены матэрыял з'яўляецца абсалютна экалагічна нейтральным і бяспечным для чалавека.
• Гэты выгляд палімераў лёгка апрацоўваецца, яго можна ляпіць, пілаваць або літаваць.
• Вядома гэта не метал, але маючы нізкі каэфіцыент дэфармацыі, гэтыя кабельныя каналы з'яўляюцца надзейнай абаронай для электрычных сетак.
• матэрыял лёгкі, таму не патрабуе спецыяльна умацаванай апорнай арматуры.
• ПВХ вырабы забяспечваюць надзейную абарону ад пылу, ня назапашваюць кандэнсат, плюс яны не маюць патрэбы ў дадатковым афарбоўванні.
• І нарэшце, інструкцыя па мантажы дадзенага выгляду вырабаў не патрабуе высокай кваліфікацыі, практычна любы чалавек, які ўмее працаваць традыцыйным слясарным інструментам і знаёмы з асновамі электратэхнікі, здольны уладкаваць такую ​​лінію сваімі рукамі.

Важна: пры ўсіх вартасцях ПВХ труб, такія кабельныя каналы забаронена мантаваць на драўлянай або гаручых аснове. У гэтых выпадках выкарыстоўваецца металлорукав.

Класіфікацыя труб электратэхнічнага прызначэння

Гэты матэрыял прынята падзяляць на дзве асноўныя катэгорыі. Для вонкавых кабельных трубаправодаў выкарыстоўваюцца цвёрдыя, гладкостенные вырабы. Для мантажу ўнутранай праводкі больш падыходзяць мяккія, гафрыраваныя трубы.

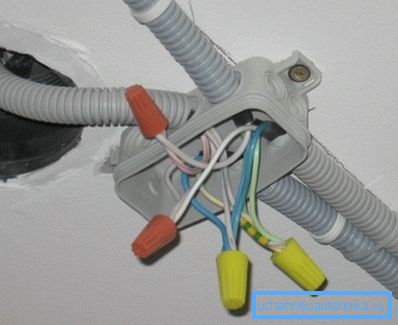

Гофру можна мантаваць як адкрытым спосабам, па сцяне ці апорнай арматуры, так і пад гіпса-кардонныя, у перакрыццях або закладваць у бетонную сцяжку.

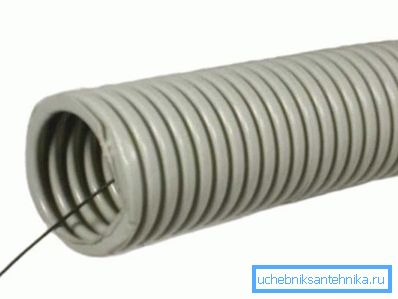

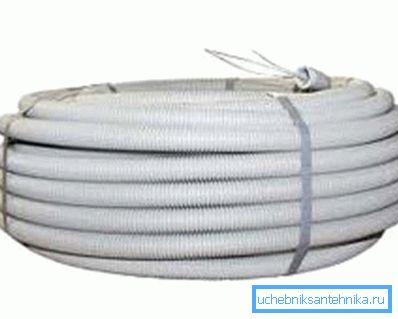

Асаблівай папулярнасцю тут карыстаюцца электратэхнічныя гафрыраваныя поливинилхлоридные негаручых трубы з зондам. Разыначка ў тым, што ў трубе першапачаткова закладзена сталёвая дрот, да якой можна прымацаваць канец кабеля і бесперашкодна зацягнуць ўнутр электрычную або связевую лінію.

Савет: пры пракладцы лініі ў трубе з зондам, да краю зонда разам з якія мантуюцца кабелем варта таксама прымацаваць дрот або шнур. Пасля заканчэння мантажу, у вас у трубе застанецца шнур, з дапамогай якога можна працягнуць дадатковыя лініі.

Усе электратэхнічныя матэрыялы падобнага плану класіфікуюцца па ГОСТ18599-83.

Згодна з гэтым нарматыве прадугледжваецца падзел на чатыры катэгорыі.

1. «Т» - цяжкія матэрыялы, як правіла, гэта таўстасценныя трубы вялікага перасеку.
2. «З» - сярэднія.
3. «СЛ» - сярэдне лёгкія.
4. «Н» - нестандартныя вырабы.

Таксама досыць шырока прадстаўлены размерный шэраг. Дыяметр труб электратэхнічнага прызначэння вагаецца ў межах ад 8, да 250 мм, з рознай таўшчынёй сценкі.

Акрамя таго ў залежнасці ад прызначэння і віду сетак, выкарыстоўваюцца вырабы розных кветак. Для ўнутранай праводкі, самымі хадавымі лічацца поливинилхлоридные ПВХ трубы дыяметрам 25 мм.

Віды і асаблівасці каналізацыйных труб ПВХ

Па аналогіі з канструкцыямі электратэхнічнай накіраванасці, каналізацыйныя сістэмы таксама могуць мантавацца з гладкостенных і гафрыраваных вырабаў ПВХ.

Жорсткія, гладкостенные трубы

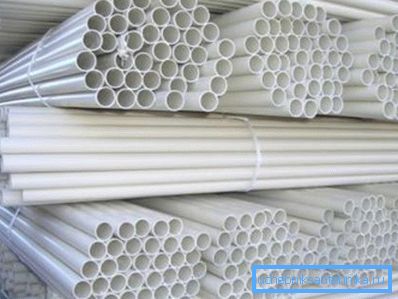

У адрозненне ад электратэхнічных або связевых ліній, гладкостенные каналізацыйныя трубы больш прызначаны для мантажу ўнутранай сістэмы сцёкаў. Традыцыйна яны робяцца шэрага, часам белага колеру.

Унутраная папавярховых разводка ў жылым сектары, часцей за ўсё выконваецца ў трубы перасекам да 50 мм. Стаякі ў жылым сектары уладкоўваюцца пераважна магістралямі перасекам 100 - 110 мм.

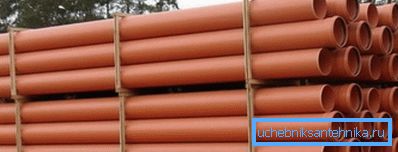

У прыватным будаўніцтве, пры малым аб'ёме сцёкавых вод, для мантажу знешняй сістэмы або сістэмы не глыбокага залягання, могуць выкарыстоўвацца вырабы падвышанай трываласці аранжавага колеру. Наогул аранжавым колерам абазначаюцца ўсе каналізацыйныя трубы, прызначаныя для знешняй разводкі.

Важна: у дадзеным выпадку паказваюцца мінімальныя рэкамендуемыя дыяметры паводле ДАСТ для фанаў сістэм. Але сярод спецыялістаў дзейнічае закон, які казаў пра тое, што чым больш перасек сцёкавай каналізацыйнай трубы, тым менш верагоднасць засора або замярзання.

Выкарыстанне гофры ў каналізацыйных сістэмах

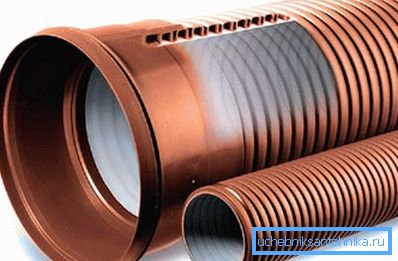

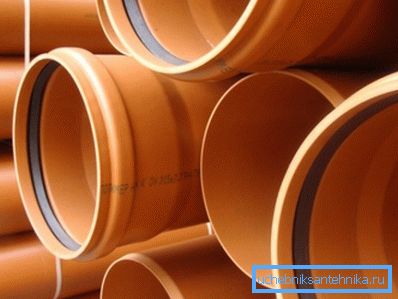

У цяперашні час для мантажу знешніх і падземных камунікацый прынята выкарыстоўваць гафрыраваны трубаправод. Як ужо гаварылася раней, вонкавыя фанаў камунікацыі робяцца аранжавага колеру. Злучаюцца яны пры дапамозе раструб. Раструбы маюць крыху большы дыяметр і ўкамплектоўвацца гумовымі ўшчыльняльнікамі.

Гафрыраваныя ПВХ лініі разлічаны на сур'ёзныя падземныя нагрузкі, таму некаторыя мадэлі могуць закладвацца на глыбіню да 8м. Яшчэ адным сур'ёзным плюсам з'яўляецца тое, што ў дадзенага матэрыялу дастаткова нізкі каэфіцыент цеплавога пашырэння, у выніку чаго яны без асаблівых праблем могуць вытрымліваць значныя перапады тэмператур.

Стандартны дыяметр выпускаюцца вырабаў вагаецца ў межах 110 - 630 мм. Выкарыстанне гэтых ліній не абмяжоўваецца выключна каналізацыйным напрамкам. Яны шырока прымяняюцца для ўладкавання ліўневых сцёкаў. Дрэнажных гарадскіх сістэм або канструкцый прызначаных для меліярацыі ў сельскай гаспадарцы.

Уласна мяккія, гафрыраваныя камунікацыі з'яўляюцца адносна нядаўняй навуковай распрацоўкай. Высокія тэхнічныя і эксплуатацыйныя характарыстыкі абумоўлены двухслаёвай структурай трубы. Знешні пласт, на якім размяшчаюцца рэбры калянасці, робіцца з пакрыцця нізкага ціску ці ПНД.

Знутры мантуецца пакрыццё высокага ціску ПВД. Унутраны пласт акрамя асаблівай трываласці мае амаль ідэальна гладкую паверхню, што значна зніжае верагоднасць каналізацыйных засоров і нарастаў.

Плюсы і мінусы ПВХ каналізацыі

• Двухслаёвая структура вырабаў, нароўні з добрай эластычнасцю, гарантуе досыць высокую трываласць.

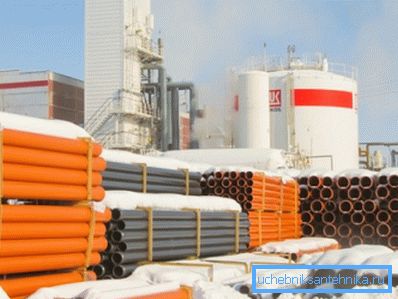

• Калі сістэма не запоўненая вадой, то яна спакойна можа вытрымаць звышнізкія, тэмпературы, без адукацыі расколін.
• Сучасныя палімеры не схільныя карозіі і ў адрозненне ад чыгунных ці сталёвых трубаправодаў іх даўгавечнасць на парадак вышэй.
• Ўнутранаму пакрыццю не страшная ніякая хімія.
• Матэрыял экалагічна нейтральны, ён можа ляжаць у зямлі сотні гадоў, ня раскладаючыся і ня забруджваючы навакольнае асяроддзе.
• Немалаважным фактарам з'яўляецца малая вага. Такую сістэму брыгада рабочых можа мантаваць сваімі рукамі, без прыцягнення дадатковых грузапад'ёмных механізмаў.
• І нарэшце, цана пластыка значна ніжэй, чым у сталі або чыгуну.

З істотных мінусаў, спецыялісты канстатуюць боязь высокіх тэмператур. У працоўным стане ўнутраная паверхня разлічана на тэмпературу не вышэй +40? С. Распрацоўшчыкі дапускаюць тэрмічнае ўздзеянне вадкасцямі з тэмпературай да +80? З, але яно можа быць толькі кароткачасовым. У адваротным выпадку труба парэпаецца.

Пару слоў пра напорных трубах

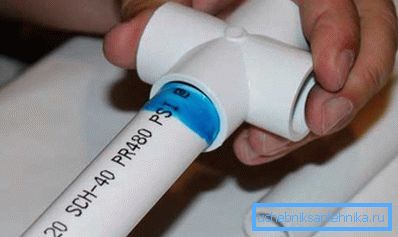

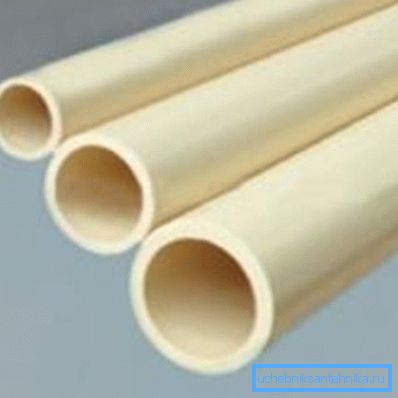

Нельга не ўспомніць аб такім шырокім кірунку як воданапорныя сістэмы. Гэтыя сістэмы выпускаюцца выключна ў жорсткім, гладкостенном варыянце. Пералічваць вартасці і недахопы няма сэнсу, для ПВХ яны аналагічныя. Варта толькі згадаць, што дадзеныя канструкцыі не злучаюцца разьбовым спосабам, тут выкарыстоўваецца выключна пайка.

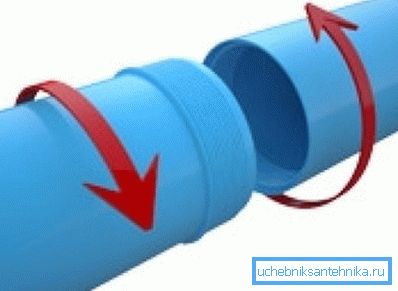

Нядаўна ў шырокі ўжытак увайшлі обсадные ПВХ трубы. Яны выкарыстоўваюцца для ўладкавання свідравін на ваду. Секцыі тут злучаюцца разьбовым метадам. Адметнай асаблівасцю з'яўляецца падвышаная ўстойлівасць да знешняга ціску, разам з добрай эластычнасцю.

На відэа ў гэтым артыкуле паказаны некаторыя сферы выкарыстання матэрыялу.

выснову

Яшчэ варта адзначыць, што разам з усімі вартасцямі, транспарціроўку труб трэба вырабляць акуратна, нельга іх цягнуць волакам і наогул пажадана, каб было як мага менш драпін. Асабліва гэта важна для воданапорных труб, яны могуць лопнуць на месцы пашкоджання. Таму пры куплі ўважліва аглядайце тавар.
