Пракладка трубаправода: метады і матэрыялы для магістраляў і

Якімі метадамі пракладваюць трубы для падачы вады? Як выконваецца пракладка трубаправода з поліпрапілена на ўводзе гарачай вады ў катэдж? Як пракладваюцца магістральныя вадаправоды пад ажыўленымі аўтастрадамі і падмуркамі будынкаў? У артыкуле мы паспрабуем пазнаёміць чытача з некаторымі аспектамі выканання гэтых работ.

Прыватны дом

Пачнем з інфармацыі, якая мае практычную каштоўнасць для ўладальнікаў катэджаў. З чаго мантуецца ўвод водазабеспячэння і як ён ўкладваецца ў грунт?

матэрыял

Тыпова ў катэдж заводзіцца толькі халодная вада. Гарачае водазабеспячэнне і ацяпленне арганізуецца сваімі сіламі; у якасці крыніц цяпла могуць выкарыстоўвацца газ, электраэнергія, дровы, вугаль, пялеты (прэсаваныя гранулы з пілавіння) і г.д.

У гэтым выпадку найбольш рацыянальна выкарыстанне поліэтыленавай трубы.

Чаму?

• Поліэтылен выключна даўгавечны. Тэрмін службы трубы ацэньваецца як мінімум у 50 гадоў.
• Ён стоек да карозіі (як, зрэшты, і ўсе астатнія палімеры).

Акрамя таго: поліэтылен выключна ўстойлівы і да агрэсіўных асяроддзяў. Менавіта з гэтага пластыка нароўні са шклом вырабляецца посуд, у якой пастаўляюцца канцэнтраваныя кіслаты і лугам.

• Поліэтылен - дыэлектрык. Раз так, можна не баяцца блукаючых токаў і ўзнікнення разбуральных запорную арматуру электрахімічных працэсаў.
• Яго паверхня не зарастае вапнавымі адкладамі, што выгадна адрознівае матэрыял ад любых стальных труб.

• У карысць поліэтыленавых труб кажа іх кошт: Пры той жа прапускной здольнасці яна ў 1,5-2 разы ніжэй, чым у неоцинкованной сталі.
• Нарэшце, поліэтылен захоўвае эластычнасць пры нізкіх тэмпературах. У практычным плане гэта азначае, што нават пры замярзанні вады труба не будзе разарвана ціскам лёду: абалонка толькі трохі расцягнецца, а пры размарожванні вернецца да зыходных памерах.

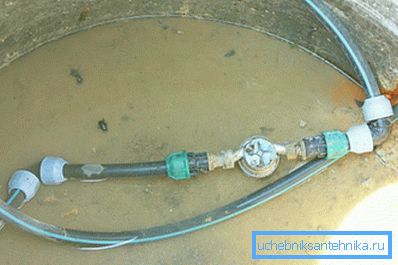

Ўвод ад вадамернага вузла ў калодзежы пракладваецца суцэльнай трубой: пры дыяметры да 180 мм яна пастаўляецца ў бухтах і шпулькай. Разводка ў хаце можа быць выканана, зразумела, іншымі матэрыяламі; у якасці перахадніка мантуецца компрессіонные фітынг.

А чым лепш скарыстацца ў тым выпадку, калі ГВС і ацяпленне забяспечваюцца падключэннем да цеплатрасе?

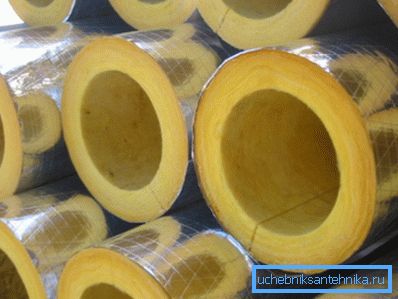

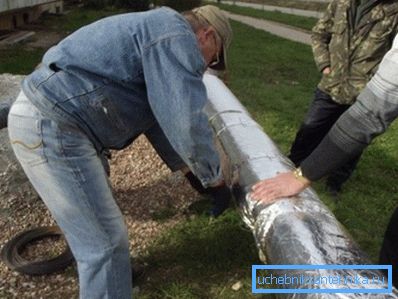

• Пры надземнай пракладцы ўводу традыцыйна выкарыстоўваецца сталёвая труба. Злучэння мантуюцца зваркай або на разьбой; цеплаізаляцыя выконваецца шклаватай з абалонкай з шклотканіны або ацынкаванага жалеза.

• Пры падземнай пракладцы пераважна выкарыстанне армаваных поліпрапіленавых труб. Менавіта армаваных - таму, што яны валодаюць большай трываласцю на парыў і валодаюць малодшым падаўжэннем пры нагрэве. Для злучэння прамых адрэзкаў выкарыстоўваецца нізкатэмпературная раструбная зварка; алюмініевае армаванне мае патрэбу ў папярэдняй зачыстцы ў поле зваркі.

Нюанс: калі поліэтыленавую трубу пры пракладцы можна выгінаць з радыусам не менш за пяць яе дыяметраў, то павароты поліпрапіленавых уводаў ажыццяўляюцца толькі за кошт фітынгаў.

Пракладка ў грунце

На якой глыбіні пракладваюць трубы вадаправода пры кладцы ўводу ў грунт?

Каб адказаць на гэтае пытанне, звернемся да нарматыўных дакументаў.

1. Згодна з БНіП 2.04.02-84, глыбіня пракладкі вадаправодных труб, лічачы да іх ніжняй паверхні, павінна быць як мінімум на паўметра больш максімальнай глыбіні пранікнення ў грунт нулявы тэмпературы (глыбіні прамярзання).
2. Збор правілаў СП 40-102-2000 уносіць дапаўненне: гэтая глыбіня можа быць зменшана пры выкарыстанні негигроскопичной цеплавой ізаляцыі.

Для выгоды чытача прывядзем значэння глыбіні прамярзання для некаторых рэгіёнаў постсавецкай прасторы.

Чаму вадаправодныя трубы пракладваюць на вялікай глыбіні? Усё відавочна: у адсутнасць водоразбора пры тэмпературы навакольнага асяроддзя ніжэй за нуль яны проста-проста замерзнуць. Заадно глыбінная кладка вырашае праблему дэфармацыі трубы пры перасоўваннях па паверхні аўтатранспарту.

Заўважце: уцяпленне вадаправода не гарантуе яго абароны ад замярзання. Яно толькі робіць замярзанне больш павольным. Радыкальна праблема размарозкі пры кладцы труб на невялікай глыбіні вырашаецца толькі пракладзеных у агульнай цеплаізалюючая абалонцы з імі грэе кабелем.

магістралі

А як пракладваюцца магістральныя вадаправоды?

матэрыялы

Да нядаўняга часу пры пракладцы ўнутрыгарадскіх сістэм водазабеспячэння масава выкарыстоўваліся:

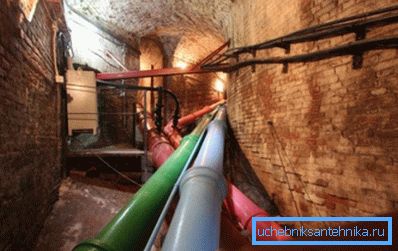

1. Чыгунныя трубы з герметызацыяй раструбных злучэнняў каболкой (прасякнутым бітумам арганічным валакном) і расплавам свінцу. Ўстойлівасць чыгуну да карозіі дазваляе шматлікім пракладзеных стагоддзе і больш назад магістралях заставацца ў страі і цяпер. Асноўная праблема матэрыялу - яго далікатнасць: зрухі грунту прыводзяць да аварый.

1. Чорная сталь. Яе выкарыстанне - адзін з маразмов, звязаных з спробамі эканоміі сродкаў; тэрмін службы сталёвага вадаправода да першай аварыі, спароджанай яго карозіяй, складаў не больш за 10-15 гадоў.

Акрамя таго: за кошт адкладаў іржы і змарнаваць прасвет трубы за гэты час памяншаўся да 25-40 працэнтаў зыходнага. Адгадаеце, як гэта адбівалася на напоры вады?

На шчасце, прагрэс не стаіць на месцы, і цяпер атрымалі распаўсюджванне больш цікаўныя рашэння.

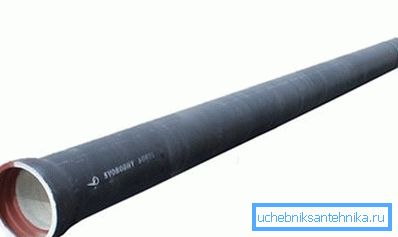

1. Трубы з ВЧШГ (высокатрывалага чыгуну з шаровідные графітам) валодаюць каразійнай устойлівасцю чыгуну і пластычнасцю низкоуглеродистой сталі. Герметычнасць раструбных злучэнняў забяспечваецца гумовымі колцавымі ўшчыльняльнікамі.


2. Напорныя трубы з полівінілхларыду злучаюцца раструбамі і трубнымі муфтамі з выкарыстаннем тых жа гумовых колцавых ўшчыльняльнікаў або клеевых швоў.

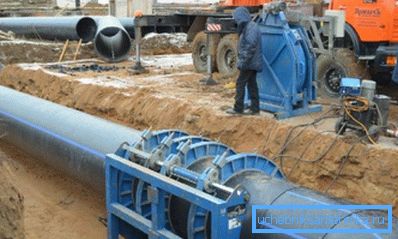

3. Нарэшце, поліэтыленавыя магістральныя трубы злучаюцца нізкатэмпературнай кантактнай зваркай ўсутыч: тарцы сумежных труб аплаўляюцца электрычным награвальнікам і прыціскаюцца адзін да аднаго. Цэнтроўка і прыціск пры вялікім дыяметры магістралі выконваюцца з выкарыстаннем механічных або (пры перасеку звыш 250 мм) гідраўлічнымі прыладамі.

Пракладка ў грунце

Калі нефтегазопроводы і цеплатрасы могуць прокладываться над узроўнем грунта і непасрэдна па яго паверхні, то магістральныя вадаправоды з апісаных вышэй меркаванняў заглубляются ў грунт.

Традыцыйная схема кладкі зразумелая і звыклая:

1. Уздоўж будучай магістралі рыецца траншэя;

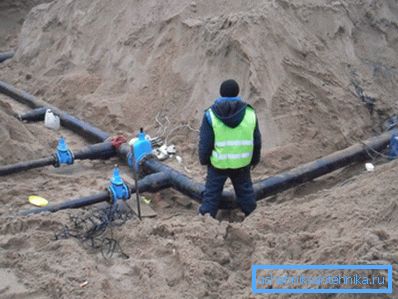

1. Звараная цi звязаны іншымі спосабамі бізун трубаправода ўкладаецца ў траншэю на пяшчаную падушку і засынаецца грунтам.

Пад аўтадарогамі з ажыўленым рухам трубы нярэдка ўкладваюцца ў жалезабетонны латок, які не дазваляе пашкодзіць іх пры значнай нагрузцы на паверхню.

Зразумела, што гэта не самы практычны спосаб: велізарны аб'ём земляных работ і неабходнасць абмяжоўваць рух транспарту ці ледзь пацешаць вытворцы прац і гараджан.

У 1971 году пачалася новая эра ў пракладцы гарадскіх падземных трубаправодаў: Марцінам Черрингтоном (ЗША) упершыню была апрабаваная пракладка трубаправодаў метадам ГНБ (гарызантальнага накіраванага свідравання). Сутнасць метаду зразумелая з яго назвы: труба не ўкладаецца ў траншэю, а прапускаецца пад паверхняй без парушэння верхніх слаёў грунту.

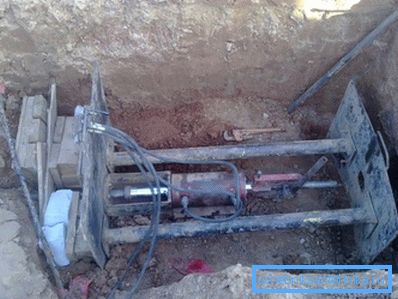

У цяперашні час практыкуецца бестраншейная пракладка труб некалькімі спосабамі:

БНіП 3.05.04-85

Чым кіравацца пры пракладцы вадаправода сваімі рукамі? Базавая інструкцыя па праектаванні і пракладцы труб змяшчаецца ў БНіП 3.05.04-85 Вонкавыя сеткі і збудаванні водазабеспячэння і каналізацыі. Прывядзём некаторыя патрабаванні гэтага дакумента.

Такім чынам, як павінна выконвацца пракладка трубаправодаў па БНіП?

• Для раструбных злучэнняў з гумовымі ўшчыльняльнікамі кут павароту на кожным стыку не павінен перавышаць 2 градусаў пры дыяметры да 600 мм і 1 градуса - пры дыяметры ад 600 мм.
• Адхіленні ад праектнай восі трубаправода не павінна перавышаць 100 мм.
• Гумовыя ўшчыльняльнікі на раструбных злучэннях не могуць выкарыстоўвацца примороженными.

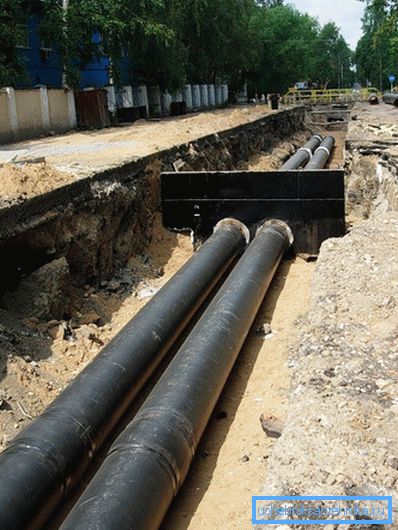

• Сталёвыя і жалезабетонныя трубаправоды абараняюцца ад карозіі.


• Зварка паміж сабой разнастайных палімерных труб (у прыватнасці, ПНД і ПВД) не дапускаецца.
• Зварка сталёвых труб можа вырабляцца пры тэмпературы не ніжэй -50 градусаў, поліэтыленавых - не ніжэй -10 градусаў.

заключэнне

Спадзяемся, што нам удалося задаволіць цікаўнасць чытача ў галіне метадаў пракладкі вадаправодаў і ўжывальных для гэтай мэты матэрыялаў. Як звычайна, дадатковую інфармацыю можна знайсці ў відэа ў гэтым артыкуле. Поспехаў!
