Прямошовная труба з сталі: характарыстыкі і асаблівасці

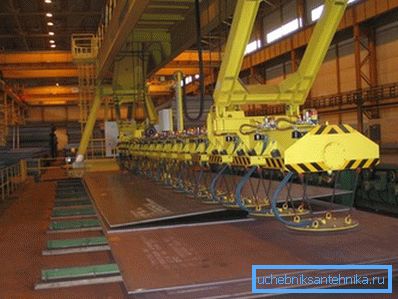

Зварныя прямошовные трубы па Дасце 10704 91 і 10705-80 ўяўляюць сабой металавырабы, звараныя з сталёвых штрипсов. Прамысловая вытворчасць дадзенага тыпу вырабаў ўключае такія этапы як фармаванне нарыхтовак з ліставога пракату і зварвання іх у адзінае цэлае.

Тэхнічныя і эксплуатацыйныя характарыстыкі вырабы шмат у чым вызначаюцца якасцю выкарыстоўванага металу і тэхналогіяй зварвання дэталяў. Разгледзім падрабязней, што сабой уяўляюць металавырабы, вырабленыя па ГОСТ 10704 91.

асноўныя характарыстыкі

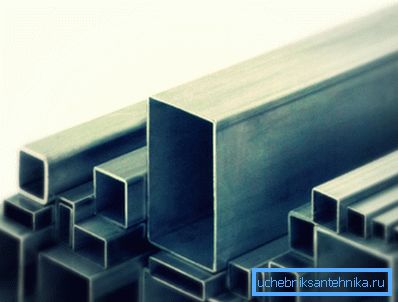

Прямошовная электросварные труба - гэта Суцэльнаметалічны выраб з круглай або прастакутнай формай папярочнага перасеку, якое вырабляецца асабліва ў завадскіх умовах на спецыяльным пракатным абсталяванні. Вытворчасць вырабы ажыццяўляецца з дапамогай скочвання ліставай сталі ў нарыхтоўку, якая Праварваюць метадам прамога стыку.

У адпаведнасці са спосабам фармавання нарыхтоўкі прямошовные трубы падпадзяляюцца на наступныя разнавіднасці:

• холоднодеформированные;
• горячедеформированные;
• холоднокатанные;
• холоднотянутые.

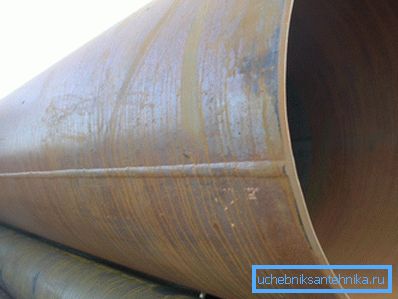

Зварной шво мае падоўжнае кірунак, што забяспечвае аптымальныя трывальныя параметры.

Важна: Трубы, звараныя такім метадам, не прадугледжваюць магчымасць механічнага згінання, так як гэта можа прывесці да іх парэпання або сминанию са стратай першапачатковай канфігурацыі і трывальных уласцівасцяў.

Пры вырабе электросварные труб ўжываецца вугляродзістай і низкоуглеродистая сталь спакойных, полуспокойных і кіпячых марак СТ1, Ст2, ст3, Ст4, 08Ю і 22ГЮ.

Аптымальныя трывальныя ўласцівасці вырабы будуць забяспечаны пры утрыманні ў сталі:

• вугляроду - не больш за 0,25%;
• серы - 0,056%;
• фосфару - 0,046%.

У адпаведнасці з тыпам і маркай прымененай сталі прямошовные металавырабы падпадзяляюцца на наступныя тыпы:

• СП - мадыфікацыя з спакойнай сталі;
• ПС - мадыфікацыя з полуспокойной сталі;
• КП - мадыфікацыя з кіпячай сталі.

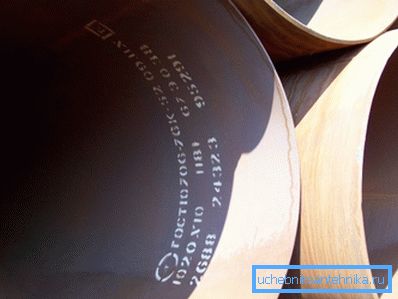

Прыналежнасць да адной з вышэйпералічаных катэгорый паказваецца ў маркіроўцы, нанесенай на паверхню труб або названай у суправаджальнай дакументацыі.

Прямошовные электросварные трубы з низколегированной і вугляродзістай сталі, дыяметр якіх складае 10-530 мм, падпадзяляюцца на наступныя групы:

• з нарміраваным хімічным складам;
• з нармаваны механічнымі ўласцівасцямі;
• з нармаваны механічнымі ўласцівасцямі і хімічным складам;
• з нарміраваным выпрабавальным гідраўлічным ціскам.

Прымяненне вышэйпералічаных марак сталі не здольна забяспечыць гатоваму вырабу дастатковую ўстойлівасць да каразійнай працэсам. Менавіта таму, гатовыя трубы да або пасля правядзення мантажных работ падвяргаюцца адмысловай апрацоўцы, якая складаецца ва ўжыванні спецыяльных ахоўных складаў або ў нанясенні традыцыйных лакафарбавых матэрыялаў (ЛКМ). (Гл. Таксама артыкул Абарона ад карозіі сталёвых труб: асаблівасці.)

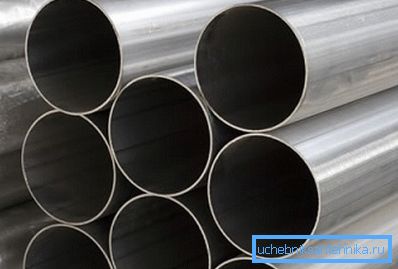

Асобная катэгорыя - гэта ацынкаваная сварная труба, для вытворчасці якой прымяняецца вугляродзістай сталі марак 10, 20, 35, 45 і 15ХМ. Такія металавырабы могуць выкарыстоўвацца па сваім прызначэнні з мінімальнай антыкаразійнай апрацоўкай ці ўвогуле без яе.

Гатовыя вырабы, незалежна ад марачнага ужытыя вытворчых матэрыялаў, павінны вытрымліваць доўгачасовае працоўны ціск не больш за 16 Мпа. Гэта якасць шмат у чым вызначае сферу прымянення зварных прямошовных труб.

сфера прымянення

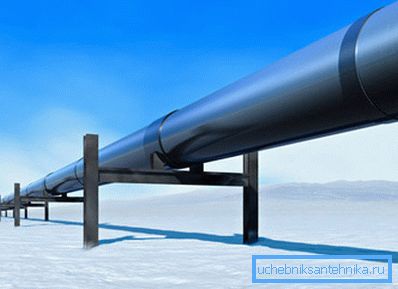

Сортамент электросварные прямошовных труб, прадстаўлены на рынку, знайшоў шырокае прымяненне ў нафта-і газаперапрацоўчага і здабываючай прамысловасці ў адпаведнасці з патрабаваннямі, выкладзенымі ў ДАСТ 20295-85. З выкарыстаннем гэтых вырабаў будуюцца трубаправоды, як са знешнім, так і з заглыбленым размяшчэннем. (Гл. Таксама артыкул Сістэма каналізацыі: асаблівасці.)

Важна: Таўшчыня сценак трубаправода з падземным размяшчэннем павінна складаць не менш 3 мм. Наземныя або надземныя трубаправоды вырабляюцца з труб з таўшчынёй сценкі не больш за 2 мм.

Асноўная сфера прымянення прямошовных труб абраная невыпадкова, бо гэтыя вырабы валодаюць наступнымі адметнымі якасцямі:

• Прастата правядзення зварачнага злучэння пры выкананні адгалінаванняў, кутніх і кантавых стыкаў, пры мантажы запорной арматуры і г.д.
• Адносна малы вага ў параўнанні з іншымі вырабамі з чорных металаў і, як следства, прастата транспарціроўкі і патанненне мантажных работ.
• прымальны кошт, што станоўча адбіваецца на сабекошце трубаправода ў цэлым.
• Ўстойлівасць да атмасферных ападкаў і іншым негатыўным уздзеянням фактараў навакольнага асяроддзя (Пры ўмове папярэдняга правядзення антыкаразійнай падрыхтоўкі).
• Магчымасць эксплуатацыі практычна ва ўсіх кліматычных паясах без шкоды для цэласнасці зварных швоў і трубаправодаў у цэлым.

Зразумела, сфера прымянення зварных прямошовных труб не абмяжоўваецца пабудовай нафта-і газаправодаў, так як такія вырабы характарызуюцца універсальнасцю выкарыстання.

У адпаведнасці са сферай прымянення, гэтыя трубы падпадзяляюцца на наступныя класы:

• 1 клас - укамплектаваны вырабамі, прызначанымі для транспарціроўкі вадкай і газападобнай асяроддзя пад невялікім ціскам. Акрамя гэтага, такія трубы паўсюдна выкарыстоўваюцца пры прыладзе будаўнічых лясоў і аналагічных металаканструкцый, на якія аказваецца невысокая механічная нагрузка.
• 2 клас - ужываецца пераважна пры пабудове нафта-, газа- і вадаправодаў. Таксама прымяненне металавырабаў, якія адпавядаюць гэтаму класу, распаўсюджваецца на аснашчэнне прадпрыемстваў хімічнай прамысловасці.
• 3 клас - ужываецца ў хімічнай і харчовай прамысловасці. Адметнай асаблівасцю такіх вырабаў з'яўляецца ўстойлівасць да высокіх тэмператур і да залішняй Кароткатэрміновае ціску.
• 4 клас - такія трубы выкарыстоўваюцца пераважна для разведкі газавых і нафтавых радовішчаў.
• 5 клас - з'яўляецца аптымальнымі рашэннем для зборкі металаканструкцый, запатрабаваных у машынабудаўнічай і вагонабудаўнічай прамысловасці. Радзей такія трубы прымяняюцца на будпляцоўках для зборкі сваімі рукамі будаўнічых лясоў або каркасаў для ўзвядзення цэлага шэрагу будаўнічых аб'ектаў.
• 6 клас - ужываецца выключна ў машынабудаўнічай галіны.

асноўныя тыпапамеры

Інструкцыя выбару і набыцця электросварные труб як і іншага металапракату залежыць ад тыпаразмераў. Разгледзім стандартныя спалучэння даўжынь і дыяметраў, якія прымяняюцца айчыннымі вытворцамі.

Прадукцыя з немерной даўжынёй:

• Ад 2 метраў і больш пры дыяметры папярочнага перасеку да 30 мм;
• Ад 4 метраў і больш пры дыяметры 30-70 мм;
• Ад 5 метраў і больш пры дыяметры не менш 152 мм.

Прадукцыя з мернай даўжынёй:

• 5-9 метраў пры дыяметры не больш за 70 мм;
• 6-9 метраў пры дыяметры 70-219 мм;
• 10-12 метраў пры дыяметры не больш за 426 мм.

Акрамя таго, вырабляецца электросварные сталёвая труба кратнай даўжыні, кратнасць якой больш 250 мм.

выснову

Цяпер вы ведаеце, што сабой уяўляюць прямошовные трубы, як яны вырабляюцца і для якіх мэт прымяняюцца. Засталіся якія-небудзь пытанні патрабуюць тлумачэнняў? Больш карыснай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
