Профільная прастакутная труба - памеры і асаблівасці

Профільныя прастакутныя трубы - гэта асаблівы тып трубнага пракату. Унікальнасць гэтай прадукцыі заключаецца ў першую чаргу ў нестандартнай форме папярочнага перасеку. У дадзеным артыкуле мы падрабязней разгледзім асаблівасці гэтых вырабаў, якія існуюць іх памеры, а таксама вобласць прымянення.

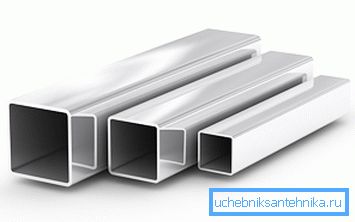

профільныя трубы

Асаблівасці профільных труб

Незвычайная форма перасеку гэтай прадукцыі ў першую чаргу тлумачыцца яе прызначэннем. Прастакутныя і квадратныя трубы не ўжываюць у трубаправодах, а выкарыстоўваюць у каркасных металаканструкцыях. Справа ў тым, што полая труба валодае той жа трываласцю, што і суцэльнаметалічны прут, а важаць на 30-40 адсоткаў менш.

Такім чынам, ужыванне дадзенага матэрыялу дазваляе знізіць масу металаканструкцый і іх кошт, пры гэтым іх трываласць і кошт застануцца нязменнымі. Праўда, варта адзначыць, што гэтымі ўласцівасцямі вырабы валодаюць толькі ў тым выпадку, калі яны выкананы па Дасце 8645 - 68.

Іншымі словамі, профільныя трубы валодаюць высокай трываласцю толькі пры пэўных памерах перасеку. Нават невялікае адхіленне ад нормаў можа паўплываць на агульную трываласць металаканструкцыі або павялічыць яе масу.

Акрамя таго, канструктарскія разлікі бэлек металаканструкцый на жорсткасць звычайна заснаваныя на стандартных габарытах, значэння якіх пазначаны ў табліцах адпаведных Дастаў. Адпаведна, калі памеры профіляў не будуць адпавядаць стандартам, разлікі апынуцца нявернымі.

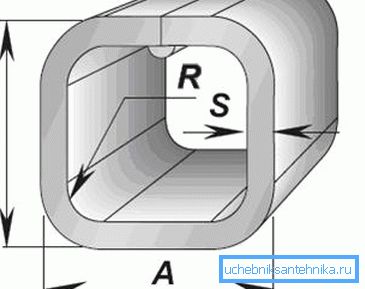

Асноўныя памеры профільнай трубы

Ад чаго залежаць памеры

Пад памерамі трэба разумець:

  • Вышыню сценак вырабы;
  • шырыню;
  • таўшчыню;
  • радыус акруглення.

Усе гэтыя параметры звычайна залежаць ад спосабу вырабу прадукцыі.

У прамысловасці на дадзены момант існуе тры тэхналагічных працэсу вытворчасці дадзеных вырабаў:

  • Тэхналогія халоднай дэфармацыі стандартнай трубы;
  • Тэхналогія гарачай дэфармацыі;
  • Фармоўка профілю і наступная зварка стыкаў труб.

Асаблівасці гэтых тэхналагічных працэсаў ўплываюць на:

  • Спосаб выраўноўвання (каліброўкі) профільнага перасеку вырабаў;
  • Таўшчыню сценак;
  • Радыус акруглення і пр.

Далей больш падрабязна разгледзім асаблівасці вырабаў, выкананых па рознай тэхналогіі вытворчасці.

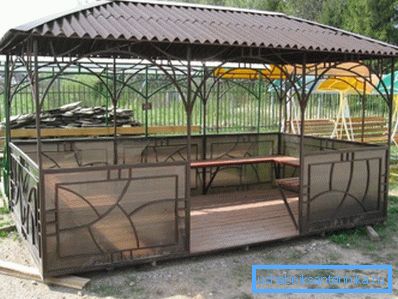

Альтанка з прастакутнага профілю

вобласць прымянення

Вобласць ужывання прафіляваных труб вельмі шырокая.

Часцей за ўсё іх ужываюць:

  • У будаўніцтве - пры ўзвядзенні розных павільёнаў, падстрэшкаў, шапікаў і пр.
  • Пры вытворчасці мэблі - палічак, стэлажоў, школьнай мэблі і г.д.
  • Аўтамабільная прамысловасць - пры вырабе аўтапрычэпаў і рам і пр.
  • Сельская гаспадарка - для каркасаў цяпліц з труб і іншых некаторых канструкцый.

Вядома, дадзены матэрыял можа быць карысным і ў хатняй гаспадарцы, з яго можна зрабіць сваімі рукамі альтанкі, агароджы, садовую мэблю, лесвіцы і многае іншае.

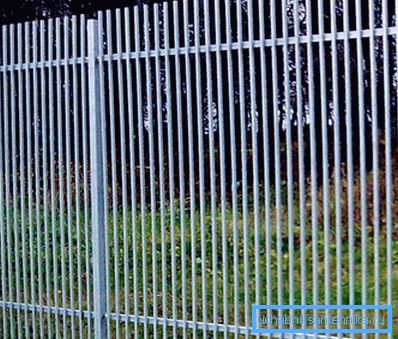

Плот з профільнай трубы

годнасці

Сярод вартасцяў дадзенага матэрыялу можна вылучыць наступныя моманты:

  • трываласць;
  • Невялікі вага;
  • Даступны кошт, дзякуючы паражніны матэрыялу;
  • Вялікі сортамент - дзякуючы гэтаму можна падабраць выраб найбольш прыдатнага памеру перасеку.
  • Пластычнасць - пры неабходнасці выраб можна захіліць, да прыкладу, дугой.
  • Прастата мантажу дзякуючы невялікай вазе. Інструкцыя па зборцы заключаецца ў звычайнай зварцы дэталяў.

Савет! Выканаць зборку металаканструкцыі можна не толькі пры дапамозе зваркі, але і на нітах. Такое злучэнне звычайна выкарыстоўваюць для зборных стэлажоў, будаўнічых лясоў, разнастайнага гандлёвага абсталявання і інш.

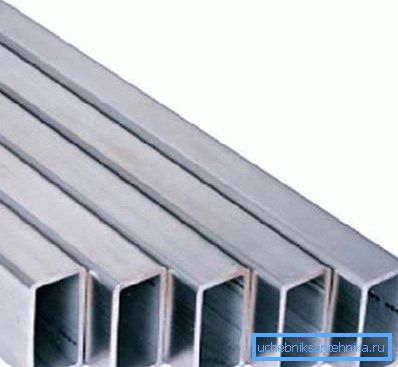

Бясшвовыя горячепрокатные трубы

Віды профільных труб

гарачакачаныя

Гарачакачаных працэс вырабу дадзеных вырабаў выглядае наступным чынам:

  • Нарыхтоўка ў выглядзе гільзы ці шклянкі разаграваецца для павелічэння пластычнасці.
  • Затым нарыхтоўка пракатваецца фармовачнымі вальцамі, у выніку чаго ўтвараецца труба з круглым сячэннем.
  • Далей паўфабрыкат адпраўляюць у Фармовачны прэс, дзе ён трансфармуецца ў квадратнае, авальнае або прамавугольнае выраб.
  • Наступным этапам з'яўляецца астуджэнне нарыхтоўкі і прокатка па калібрах Вальц.
  • Калі выраб гатова, яго награваюць да тэмпературы фарміравання збожжа і паступова астуджаюць ў натуральных умовах. Дадзеная аперацыя дазваляе зняць напружанне ў крышталічнай рашотцы.

У выніку атрымліваецца прадукцыя, якая адпавядае Дастам, згодна якіх, памер сценкі трубы не можа быць менш 60 мм. Г.зн. калі перасек мае прастакутную форму, вышыня прамавугольніка не можа быць менш за вызначаны значэння.

Сортамент профільнай прамавугольнай трубы па Дасце 8639 - 82 (на квадратныя профілі) змяшчае каля двух дзесяткаў тыпаразмераў. Столькі ж тыпаразмераў вызначана і Дастам 8645-68. Прычым габарыты перасеку мяняюцца ад 60х60 мм да 230х100 мм. Праўда, вытворчасць горячекатной квадратнай трубы дапускае мяжа ў 180х180 мм.

Што да іншых памераў, то профільныя прастакутныя трубы па Дасце 8639-82 могуць мець:

Мінімальную таўшчыню сценак 4 мм
Максімальную таўшчыню сценак 14 мм
мінімальную даўжыню
максімальную даўжыню 12,5м

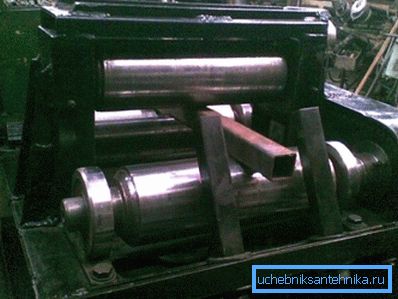

Халодная прокатка профільнай трубы

Холоднопрокатные

Тэхналогія вырабу прафіляваных труб метадам халоднага пракату складаецца з наступных этапаў:

  • У першую чаргу выконваецца нарыхтоўка - ажыццяўляецца высадка круглага адтуліны ў шайбе.
  • Затым выконваецца пракату нарыхтоўкі, у выніку чаго ўтвараецца трубы круглага перасеку.
  • Далей выраб абціскаецца ў прэсе і на вальцах.
  • Затым, як і ў папярэднім выпадку, выконваецца каліброўка і разагрэў (водпуск) гатовага вырабы.

Дадзеная тэхналогія дазваляе атрымаць меншыя памеры профільнай прамавугольнай трубы і больш тонкія яе сценкі. Па Дасце, мінімальная вышыня грані перасеку складае 10 мм. Максімальны ж памер сячэння абмежаваны мяжою ў 120х120 мм.

Дадзены стандарт змяшчае 17 тыпаразмераў, вызначаных Дастам 8639-82, а таксама 16 тыпаразмераў, вызначаных Дастам 8645-68. У цэлым можна сказаць, што выбар вырабаў дадзенага тыпу апраўданы ў тым выпадку, калі патрэбныя бясшвовыя трубы з тонкімі сценкамі.

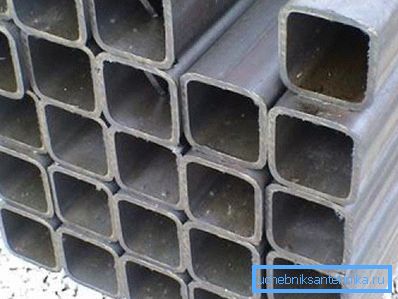

На фота - зварныя профільныя трубы

зварныя

Працэс вытворчасці зварных прастакутных профіляў выглядае наступным чынам:

  • У першую чаргу фармуюцца мерныя ліставыя нарыхтоўкі, якія адразаюцца ад немерной сталёвага ліста.
  • Далей выконваецца фармоўка нарыхтоўкі пад форму перасеку трубы.
  • Наступным крокам з'яўляецца зварка шва метадам індукцыйнай плаўкі і зваркі альбо ў асяроддзі інэртнага газу.
  • Фінальным этапам вытворчасці з'яўляецца каліброўка паўфабрыката метадам халоднага дэфармавання на вальцах.

Трываласць гэтых вырабаў практычна не адрозніваецца ад бясшвовых, так як зварной шво аслабляе калянасць за ўсё на 5-10 працэнтаў. Затое дадзеная тэхналогія, у адрозненне ад ўсіх вышэйапісаных, дазваляе выконваць трубы з таўшчынёй сценак ад 1 мм да 5 мм. Па Дасце 30245 2003 мінімальны памер сячэння складае 40х40 мм, а максімальны - 300х300 мм.

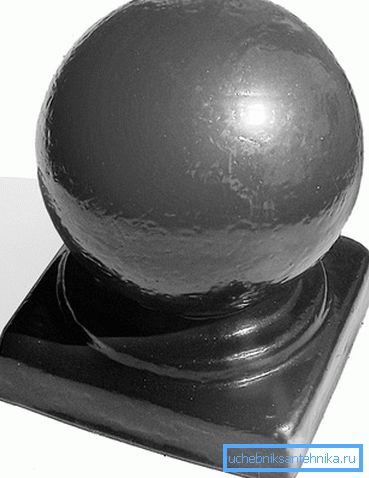

Заглушка для профільнай трубы

Савет! Пры зборцы канструкцый з профільных труб, да прыкладу, дэкаратыўных элементаў, можна выкарыстоўваць разнастайныя фітынгі - наканечнікі і іншыя элементы.

Вось, мабыць, і ўсе асноўныя асаблівасці разгляданага матэрыялу.

выснову

Профільныя трубы валодаюць побач добрых якасцяў, галоўным з якіх з'яўляецца добрая трываласць. Дзякуючы вышэйпералічаным уласцівасцям гэтых вырабаў і шырокаму сортамента, вобласць іх прымянення вельмі шырокая.

Адзінае, вырабы павінны адпавядаць пэўным Дастам, толькі ў гэтым выпадку яны валодаюць высокімі трывальнымі характарыстыкамі. З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
