Профільная труба 100х100: асноўныя характарыстыкі і

У гэтым артыкуле мы распавядзем пра тое, колькі важыць квадратная труба з памерам боку ў 100 мм. Акрамя таго, мы разгледзім асноўныя метады вырабу такога металапракату і асаблівасці яго выкарыстання. Цікавасць да тэхнічных характарыстыках профільных труб з такімі тыпаразмер невыпадковы, бо гэты тып пракату з'яўляецца аптымальным рашэннем для прымянення ў будаўніцтве і ў мностве іншых сфер.

Перад тым як распавесці пра тэхнічныя характарыстыкі, якія вызначаюць сферу прымянення гэтага металапракату, разгледзім асаблівасці прамысловага вырабу труб з квадратным збегам папярочнага зрэзу.

асаблівасці вырабу

Профільная труба 100 на 100 на 3 ці аналагі з большай таўшчынёй сценкі вырабляюцца ў адпаведнасці з двума асноўнымі схемамі:

• вытворчасць з круглых труб з дапамогай дэфармацыі на пракатным табары;
• выраб па поўным цыкле.

Разгледзім асаблівасці гэтых метадаў падрабязней.

• Выраб пракату з квадратным перасекам з нарыхтоўкі з круглым сячэннем характарызуецца прастатой і сціснутымі тэрмінамі выканання.

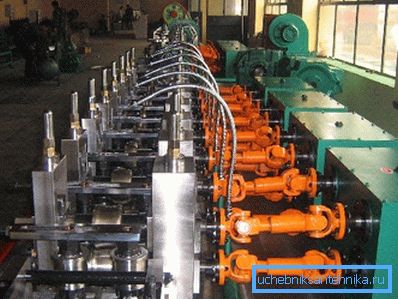

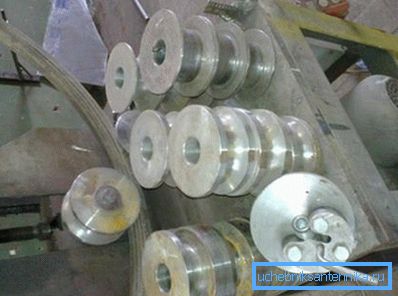

Па сутнасці, гатовая труба з патрабаваным дыяметрам прапускаецца праз сістэму Форму вальцов, якія дэфармуюць нарыхтоўку. Перавагай тэхналогіі з'яўляюцца малыя габарыты пракатнага табара і, як следства, магчымасць рэалізацыі вытворчага працэсу на тэрыторыі з абмежаваным прасторай.

У якасці нарыхтовак прымяняюцца электросварные прямошовные або холоднотянутые бясшвовыя трубы.

Гатовы пракат адрознівае невысокі кошт вытворчасці ў спалучэнні з невысокімі трывальнымі паказчыкамі. Таму такая прадукцыя знайшла шырокае прымяненне там, дзе на яе не аказваецца празмерная механічная нагрузка.

• Профільная труба 100х100х3 можа быць выраблена на лініі поўнага цыклу. У гэтым выпадку гатовы выраб будзе валодаць больш высокай трываласцю і ўстойлівасцю да механічных нагрузак.

Гэтая тэхналогія прадугледжвае выкарыстанне штрипса - згорнутыя ў рулон ліставога металу. У залежнасці ад таўшчыні металу адрозніваецца таўшчыня сценкі гатовага пракату.

Поўны вытворчы цыкл мяркуе нарэзку штрипса на палосы патрэбнай шырыні, халодную ці гарачую фармоўку квадратнай нарыхтоўкі, зварное злучэнне падоўжнага шва. Пасля таго як профільная труба гатовая, яе падвяргаюць тэрмічнай апрацоўцы для зняцця усталостную высілкаў.

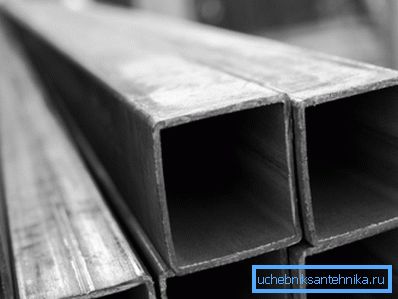

На канчатковым этапе гатовы выраб падвяргаецца апрацоўцы цынкам для забеспячэння аптымальным антыкаразійных уласцівасцяў.

Важна: Профільная труба можа быць выраблена з выкарыстаннем низкоуглеродистых сталей або нержавеючых сплаваў, вага якіх, пры аднолькавых тыпапамераў вырабы, можа істотна адрознівацца.

Такім чынам, пасля таго як мы разгледзелі асаблівасці вытворчага працэсу, вызначымся з вагой труб і з тым, як гэты параметр ўплывае на эксплуатацыйныя характарыстыкі пракату.

Колькі важаць квадратныя трубы 10 на 10 см

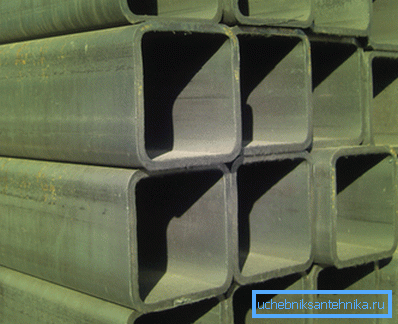

Вага аднаго метра профільнай трубы 100х100х4 вызначаецца таўшчынёй сценкі і матэрыялам, ужытыя пры вырабе. Так, напрыклад, маса вырабаў са звычайнай чорнай сталі будзе некалькі вышэй, чым, калі б гэта выраб было выраблена з нержавейкі.

Найбольшай папулярнасцю карыстаюцца мадыфікацыі з наступнымі таўшчынямі сценак: 3, 4, 5 і 6 мм. Такія трубы вырабляюцца з ужываннем сталі маркі 3ПС / СП5. Пракат адрозніваецца пластычнасцю ў спалучэнні з дастатковай трываласцю.

Параметры дадзенага металапракату вызначаюцца патрабаваннямі, прыведзенымі ў ДАСТ 8639-82.

У адпаведнасці з гэтым стандартам:

• вага профільнай трубы 100х100х3 складае 9,34 кг;
• вага профільнай трубы 100х100х4 складае 12,36 кг;
• вага профільнай трубы 100х100х5 складае 15,3 кг;
• профільная труба 100х100х6 важыць 18,24 кг.

Важна: Па самым простым падліках ў адной тоне пракату з таўшчынёй сценкі ў 6 мм можа быць крыху больш за 58 метраў.

Цяпер, калі нам вядома якая маса і тыпапамеры ўласцівыя профільным пракаце са бокам у 10 гл, разгледзім тое, якая сфера прымянення такіх металавырабаў і, дзе іх можна выкарыстоўваць сваімі рукамі.

сфера прымянення

Пасля таго як мы вызначыліся з тым, што вага 1 метра профільнай трубы 100х100х3 крыху менш 9,5 кілаграм, разгледзім асноўныя вобласці прымянення гэтага металапракату.

Сфера прымянення шырокая і ўключае ў сябе наступнае:

• прамысловае будаўніцтва з прымяненнем металічных збудаванняў каркаснага тыпу;
• індывідуальнае будаўніцтва малапавярховых аб'ектаў жыллёвага і гаспадарчага прызначэння;
• машынабудаванне і аўтамабілебудаванне;
• сельская гаспадарка;
• металлодобывающая і перапрацоўчая галіна;
• суднабудаўнічая галіна;
• вытворчасць рэкламных збудаванняў;
• вытворчасць сучаснай мэблі (выкарыстоўваецца труба з нержавеючай сталі).

У прамысловым будаўніцтве профільная труба 100 на 100 на 4 або тоўшчы ўжываецца для зборкі апорных каркасаў пры ўзвядзенні вышынных будынкаў.

Для такіх мэтаў выкарыстоўваюцца вырабы з максімальнай таўшчынёй сценак вырабленыя з прымяненнем вугляродзістых сталей. Гэты матэрыял у дастатковай ступені эластычны, што дазваляе канструкцыі каркаса належным чынам рэагаваць на механічныя нагрузкі.

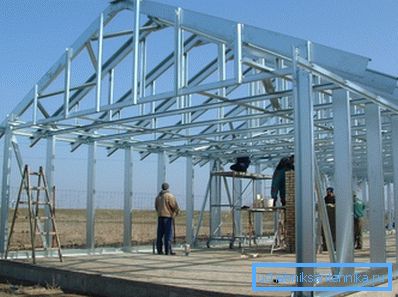

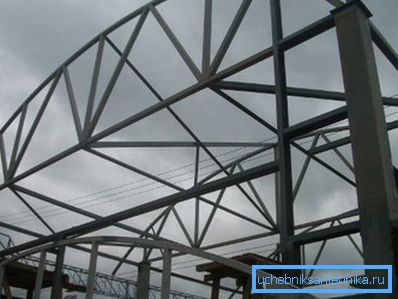

З металавырабаў паўсюдна варацца не толькі каркасы, але і фермы, якія выкарыстоўваюцца пры прыладзе буйных дахавых сістэм, а таксама вырабляюцца бэлькі для ўмацавання потолочных перакрыццяў. У індывідуальным будаўніцтве металапракат з квадратнай або прастакутнай формай папярочнага перасеку выкарыстоўваюцца для ўмацавання падмуркаў і сцен, а таксама ў якасці апорных апор для прылады платоў.

У аўтамабілебудаванні металавырабы з квадратным і прастакутным перасекам выкарыстоўваецца ў працэсе зборкі трывалых даўгавечных рам для грузавога транспарту і прычэпаў. За кошт пустотелой канструкцыі вага аднаго метра профільнай трубы 100х100х5 невялікі, што, у сваю чаргу, дазваляе рабіць грузавыя аўтатранспартныя сродкі менш цяжкімі.

Найбольш актуальнай на сённяшні дзень сферай прымянення профільнага пракату з'яўляецца зборка рэкламных канструкцый. Рэкламныя банэры і пано характарызуюцца вялікім памерам і высокай Парусны, што прад'яўляе павышаныя патрабаванні да ўстойлівасці апорных збудаванняў.

Ўстойлівасць пракату з квадратным перасекам на парадак вышэй, чым аналагічныя характарыстыкі, уласцівыя круглым трубах. Таму збудаванні, сабраныя з правільна падабранага матэрыялу, могуць ўсталёўвацца нават на найбольш легкадумных участках без рызыкі абвалу ўсёй канструкцыі.

Асаблівасці зборкі металаканструкцый

Пры зборцы металаканструкцый, рана ці позна, задаешся пытаннем, як правільна згінаецца профільная труба 100х100х4.

Улічваючы немалыя тыпапамеры, прымяніць спецыяльныя гнуткавыя станкі на будаўнічым аб'екце або ў палявых умовах не ўяўляецца магчымым. Таму былі распрацаваны больш эфектыўныя метады надання металапракат неабходнай формы.

Інструкцыя вырабу металічнай аркі наступная:

• Адрэзак трубы ўмоўна дзелім на некалькі сегментаў, межы якіх расчэрчвалі на метале.
• Далей разлічваем кут згіну разрэзу па мяжы сегмента, каб у выніку ўтварылася арка.
• Дыскавай пілой выразаем фрагменты металу з трох сценак з тым разлікам, каб чацвёртая неразрэзанымі сценка была накіравана да вонкавым боку аркі.
• На наступным этапе канструкцыя згінаецца па лініі зробленых надрэзаў.
• Гатовая арка Праварваюць па лініі атрыманых стыкаў.

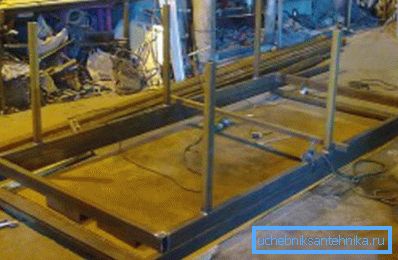

Інструкцыя далучэння металаканструкцый пры зборцы тых ці іншых збудаванняў дапускае прымяненне двух метадаў:

• злучэнне з дапамогай электразваркі;
• балтавым злучэнняў, для якога па тарцах труб наварваецца спецыяльны злучальны фланец.

І той і іншы метад злучэння запатрабаваны, бо забяспечвае патрабаваную трываласць пры ўмове прафесійнага выканання.

выснову

Металаканструкцыі з даўніх часоў прымяняюцца ў будаўніцтве і іншых не менш значных сферах. Але менавіта з пачаткам вырабу выбачлівым труб металічныя каркасы пачалі дэманстраваць аптымальныя трывальныя якасці і максімальную ўстойлівасць да механічных нагрузак.

З з'яўленнем на рынку профільнага пракату істотна пашырыліся магчымасці ў сферы будаўніцтва вышынных будынкаў, ўзвядзення індустрыяльных аб'ектаў і г.д. Калі засталіся якія-небудзь пытанні, больш карыснай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
