Профільная труба 20х20 - спалучэнне вытанчанасці і

Нержавеючыя трубы з квадратным перасекам прыцягваюць увагу сваёй падвышанай супраціўляльнасцю да агрэсіўных серадах і механічных нагрузак. Эрганамічны дызайн дазваляе эканоміць прастору пры мантажы і ствараць разнастайныя ўстойлівыя канструкцыі.

Падрабязна пра профільным трубаправодзе

Профільная нержавеючая труба 20х20 адрозніваецца ў першую чаргу сваімі фізіка-механічнымі ўласцівасцямі. Яны знайшлі сваё прымяненне ў хімічнай, папяровай, фармацэўтычнай, энергетычнай і аўтамабілебудаўнічай прамысловасці, сельскай гаспадарцы і рэкламе. Якасць пракату напрамую залежыць ад захавання тэхналогіі вытворчасці, якаснага нормоконтроля і г.д.

нарматыўная база

Улічваючы каразійную стойкасць і спосаб вытворчасці, у дачыненні да квадратнага трубаправода з нержавеючай сталі вылучыць можна адразу некалькі нарматываў:

• галоўнымі дакументамі можна лічыць ГОСТ 8639-68, ГОСТ 8639-82 і ДАСТ 30245-2003. У іх утрымліваецца асноўная інфармацыя па памерах, допускам, кантролі якасці, вазе і т. Д. Кіруючыся гэтымі дакументамі можна даведацца і прыкладны вага, напрыклад, вага профільнай трубы 20х20х2 па сортамента роўны 1,075 кг / паг. м;

• ДАСТ 11068-81 - паколькі вырабляецца трубаправод з сталі устойлівай да карозіі, то фармальна ён падпадае пад патрабаванні гэтага дакумента. Збянтэжыць можа хіба што пастаяннае згадка ў тэксце дакумента тэрміна дыяметр, у адносінах да квадратнага перасеку гэта выглядае недарэчна;
• у залежнасці ад спосабу вытворчасці (гарачы або халодны пракат) скарыстацца можна ГОСТ 9940-81 (горячедеформированный трубаправод) і ДАСТ 9941-81 (халодны пракат).

Як вырабляецца профільны трубаправод

Нержавеючая профільная труба 20 20 2, як правіла, вырабляецца з канструкцыйных аустенитных сталей (пластычных антыкаразійным) па стандарту DIN 2395.

Пры гэтым можа выкарыстоўвацца 2 спосабу вытворчасці:

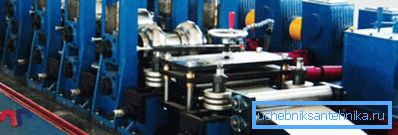

• зварной. Інструкцыя па вытворчасці пры гэтым выглядае так: наразаецца бясконцая сталёвая стужка пастаяннай шырыні, затым яна згінаецца ў трубу круглага перасеку (краю пакуль не зварваюцца), пасля гэтага ідзе этап зваркі, зачысткі зварнога шва. Патрэбны папярочны профіль надаецца прапусканнем яе праз вальцы. Пры гэтым у метале непазбежна ўзнікаюць ўнутраныя напружання, для іх зняцця выраб награваецца;

• у выпадку бясшвоўнай тэхналогіі адбываецца спачатку прашыўка нарыхтоўкі, а затым яе пропуск праз вальцы для надання патрэбнай формы папярочнага перасеку. Сыравінай для вытворчасці квадратнага трубаправода ў гэтым выпадку могуць служыць круглыя ​​бясшвовыя трубы. Такі спосаб вытворчасці робіць канчатковы прадукт некалькі даражэй у параўнанні з выкарыстаннем зваркі.

Што тычыцца таго, колькі каштуе профільная труба 20 на 20, то тут усё залежыць ад таго, які спосаб вытворчасці ўжываўся. Так, звычайны квадратны трубаправод перасекам 20х20х1 абыйдзецца ў 221 руб / 1 м. Для будаўніцтва вялікіх маштабаў зручней апераваць коштам 1-й тоны профільнага пракату, у такім выпадку кошт складзе 382.800 руб / 1 т (кошт прыведзена для сталі маркі 08-12Х18Н10).

Віды зваркі шва

Вытворчасць квадратнага профільнага трубаправода з нержавеючай сталі адбываецца 2 спосабамі. У першым выпадку, выкарыстоўваюцца штрипсы (нарыхтоўкі), з якіх выцягваюцца трубы. У другім, вырабы зварваюцца з лістоў металу.

Існуе некалькі відаў зваркі:

• TIG (вальфрамавы электрод ў інэртным газе без прысадак);
• плазменная з TIG;
• высокачашчынны ток;
• лазерная;
• электронна-прамянёвая.

Труба профільных 20х20х2 мае шырокую сферу прымянення, якая будзе непасрэдна залежаць ад тыпу зварнога шва. Кантроль якасці зваркі праводзіцца ў адпаведнасці з ДАСТ 3242 - 79 і ДАСТ 30245-2003.

Звярніце ўвагу! Кошт трубы са зварным швом, выкананым токамі высокай частаты, на 10% ніжэй, чым у аналагаў са зваркай TIG. Пры гэтым трываласць зварнога шва знаходзіцца на тым жа ўзроўні.

Паверхню на любы густ

Профільная труба выглядае вельмі эстэтычна дзякуючы паверхні, якая бывае:

• матавай (Matt, Mill finish);
• шліфаванай (Brushed). Ступень апрацоўкі мае некалькі узроўняў да самай гладкай і мае абазначэння Satin 180, 320 або 400 Grit;
• люстраной, якая залежыць зноў-такі ад ступені паліроўкі (Mirror 400 або 600 Grit).

Замежная маркіроўка паверхняў труб з сталі AISI некалькі іншая:

• 2В - матавая;
• ВА - люстраная;
• 4N - шліфаваная.

На трывальныя паказчыкі якасць аздаблення паверхні не ўплывае. Калі ўсе работы выконваюцца сваімі рукамі, то выбар з прапанаваных варыянтаў трэба рабіць хутчэй на падставе таго, ці будуць трубы бачныя. Калі яны будуць выступаць у ролі элемента інтэр'еру, паверхня павінна падбірацца з улікам становішча памяшкання.

Сфера прымянення профільнага трубаправода

Невялікае сячэнне не дазваляе выкарыстоўваць яго ў якасці апорных элементаў пры сур'ёзных нагрузках. Але калянасці квадратнага перасеку дастаткова для ўспрымання нагрузак сярэдняй велічыні. Да пераваг квадратнага трубаправода трэба аднесці і адносна невялікі вага, напрыклад, вага профільнай трубы 20х20х2 складае парадку 1,175 кг / паг. м.

Звярніце ўвагу! Вага трубы ў табліцах прыводзіцца асераднёны, у рэальнасці жа ён залежыць ад шчыльнасці матэрыялу. Для дакладнага падліку вагі трубаправода можна скарыстацца адмысловымі калькулятарамі.

Што тычыцца канкрэтных прыкладаў выкарыстання квадратнага трубаправода невялікага перасеку, то можна прывесці такія прыклады:

• для вытворчасці мэблі (у першую чаргу школьнай і ў розных грамадскіх установах);

• пры будаўніцтве агароджаў розных тыпаў - у якасці каркаса. У такім выпадку нагрузка на метал невялікая і можна выкарыстоўваць невялікія тыпапамеры;
• для збудаванні розных падстрэшкаў, пры будаўніцтве ў ўмераным клімаце абавязкова трэба ўлічыць ўплыў снеговой нагрузкі і вага 1 метра профільнай трубы 20х20х2 (1,175 кг / 1 м);

• пры афармленні ўнутранага строя пакоя квадратныя трубкі могуць выкарыстоўвацца для збудаванні вытанчаных паліц і стэлажоў.

падвядзенне вынікаў

Квадратны трубаправод невялікага перасеку з нержавеючай сталі валодае побач найважнейшых уласцівасцяў. Самае галоўнае складаецца ў тым, што акрамя высокай трываласці і калянасці ён валодае яшчэ і выдатным вонкавым выглядам, а каразійная стойкасць дазваляе выкарыстоўваць яго практычна ў любых умовах (см.также артыкул Труба 60х40 мм - асаблівасці і вага).

Дзякуючы гэтаму такой трубаправод можа выкарыстоўвацца як пры афармленні інтэр'еру пакоя, так і пры будынку каркаса пад лёгкія збудаванні. На відэа ў гэтым артыкуле паказаны прыклад выкарыстання профільнага трубаправода ў якасці каркаса для агароджы.
