Профільная труба: як вызначыць якасць якое купляецца

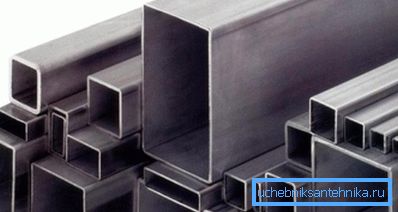

Прафіляваная труба ўяўляе сабой полае ўнутры металічны выраб, якое мае квадратнае, прастакутнае або іншае па канфігурацыі папярочны перасек (за выключэннем круглага). Гэты выгляд металапракату шырока выкарыстоўваецца ў сучасным будаўніцтве для мантажу розных па складанасці канструкцый.

З мэтай разліку розных інжынерных параметраў неабходна ведаць дакладны вага пагоннага метра профільнай трубы. Прыведзеная ў гэтым матэрыяле інструкцыя падрабязна раскажа пра тое, як вызначыць розныя тэхнічныя характарыстыкі гэтых дэталяў.

Методыка вызначэння вагі прафіляванага металапракату

Для чаго трэба ведаць гэты паказчык

Маса профільнай трубы з'яўляецца адной з характарыстык, па якой можна вызначыць якасць набытага тавару. Пагонны метр металапракату, вырабленага па Дасце, змяшчае пэўную колькасць матэрыялу, таму маса будзе цалкам адпавядаць велічыні, паказанай у гэтым нарматыўным дакуменце (гэта зацвярджэнне дакладна і для б-у дэталяў).

У адваротным выпадку мае месца парушэнне тэхналагічнага працэсу, што можа прывесці да паломак металаканструкцый падчас іх эксплуатацыі.

Другая прычына, па якой узнікае неабходнасць вызначаць, колькі важыць прафіляваная труба, з'яўляецца разлік інжынерных параметраў гатовых збудаванняў.

Ведаючы масу дэталяў, дасведчаны інжынер або архітэктар можа вылічыць:

• нагрузкі, якія вытрымае выкарыстоўваная дэталь пры яе выкарыстанні ў металаканструкцыях;
• нагрузкі, якія яна сама аказвае на іншыя элементы будынка або будынкі.

І наадварот, маючы ўяўленне пра тое, колькі метраў профільнай трубы ў тоне, можна разлічыць колькасць неабходнага для будаўніцтва матэрыялу.

Звярніце ўвагу! Пры разліку выніковай масы металаканструкцый неабходна браць пад увагу масу дадатковых дэталяў, да якіх ставяцца, напрыклад, краб-сістэма для профільных труб і іншая падобная фурнітура.

Параметры, якія ўплываюць на гэты паказчык

Вага профільнай трубы, перш за ўсё, залежыць ад таго, колькі металу і якой маркі сышло на яе выраб.

Таму фактарамі, ад якіх залежыць маса, з'яўляюцца:

• канфігурацыя папярочнага перасеку - квадрат, прастакутнік і гэтак далей;
• шырыня бакоў дэталі - элементы большага памеру па зразумелых прычынах будзе важыць больш;
• таўшчыня сценак дэталі - чым гэты параметр больш, тым цяжэй будзе дэталь;
• шчыльнасць матэрыялу - алюміній, як вядома, менш шчыльны, чым вугляродзістай сталі, таму вага 1 метра профільнай трубы з яго будзе менш.

Разлік вагі гатовага вырабы

Для вырабу металаканструкцый часцей за ўсё выкарыстоўваюцца прафіляваныя дэталі прастакутнага перасеку. У залежнасці ад памераў будучага будынка або будынкі ўжываюць элементы шырынёй ад 20 да 100 і больш міліметраў (см.также артыкул Профільная прастакутная труба - памеры і асаблівасці).

Натуральна, іх масу можна даведацца ў адпаведных будаўнічых даведніках.

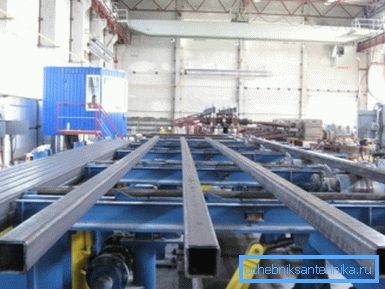

Аднак, на практыцы гэты паказчык не заўсёды роўны нарматыўным, так як на яго ўплываюць іншыя фактары, якія ўзнікаюць у працэсе вытворчасці:

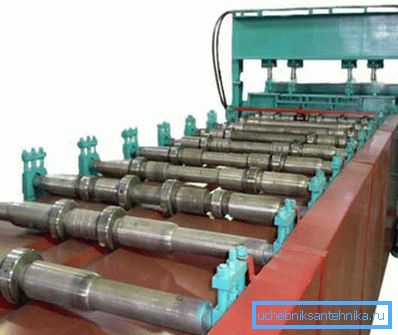

• какой пракатны станок для профільнай трубы выкарыстоўваўся;
• якая колькасць прымешак ўтрымлівае сплаў, які прымяняўся для вырабу металапракату;
• якія ўмовы навакольнага асяроддзя (тэмпература, вільготнасць) былі ў момант вырабу і гэтак далей.

Звярніце ўвагу! Невялікае адхіленне масы ў той ці іншы бок не з'яўляецца сведчаннем шлюбу. Таксама ад гэтага не залежыць кошт прадукцыі.

ДАСТ дапускае пэўныя прыпускі для вытворцаў. Менавіта ў гэтых рамках і павінен знаходзіцца вызначанае вамі значэнне.

Такім чынам, для таго каб разлічыць інжынерныя паказчыкі вырабляюцца металаканструкцый, незалежна ад наяўнасці суправаджальнай і нарматыўнай дакументацыі, неабходна сваімі рукамі разлічыць неабходныя параметры.

Для гэтага варта ўсталяваць такія параметры:

• даўжыню набываемай профільнай дэталі;
• таўшчыню сценак;
• шырыню бакоў.

Атрыманыя значэння падстаўляюцца ў наступную формулу:

Мп = S * 2 * (A + B) * p, дзе:

• Мп - маса пагоннага метра ў кілаграмах;
• S - таўшчыня сценак у метрах;
• A і B - шырыня бакоў у метрах;
• P - шчыльнасць матэрыялу, з якога выраблена выраб (7,86 г / куб.см для сталі).

Разлік колькасці выкарыстанага матэрыялу

У апісанай вышэй методыцы вага вырабы вызначаўся шляхам множання аб'ёму выкарыстанага для вырабу трубы матэрыялу на яго шчыльнасць.

Разгледзім больш падрабязна, як вызначыць значэнне першага множніка ў гэтай формуле.

Для гэтага існуе некалькі спосабаў:

• шляхам вызначэння розніцы паміж аб'ёмам суцэльнаметалічнага дубца, які прадстаўляе сабой трубу і аб'ёмам ўнутранага (пустога) прасторы;
• шляхам вылічэння аб'ёму плоскага металічнага ліста, з якога пасля была выраблена прафіляваная дэталь;
• шляхам падсумоўвання аб'ёму кожнай грані вырабы (гэта і было зроблена ў папярэднім раздзеле).

Спынімся на першым метадзе:

1. Бярэм невялікі адрэзак дэталі, вага якой нам трэба вызначыць.
2. Вымяраем даўжыню гэтага кавалка.
3. Вызначаем знешнія памеры і памеры ўнутранай прасторы (у папярочнай праекцыі).
4. Затым памнажаем асобна ўсе значэння для вонкавага і ўнутранага перасеку.
5. Пасля гэтага ад першага значэння трэба адабраць другое і атрымаць у выніку аб'ём металу, які пайшоў на выраб набытага вамі вырабы.
6. Нарэшце, атрыманае значэнне аб'ёму падстаўляецца ў прыведзеную вышэй формулу.

Другі спосаб складаецца ў наступным:

1. Вымяраецца таўшчыня сценкі. Гэтая велічыня пастаянная для вырабы, так як зварныя профільныя дэталі вырабляюцца з металічнага ліста.
2. Усталёўваем знешні перыметр папярочнага перасеку вымяранага вырабы.
3. Пасля гэтага трэба памножыць таўшчыню, перыметр і даўжыню нарыхтоўкі. Атрымаецца аб'ём выдаткаванага на вытворчасць металапракату матэрыялу.

Звярніце ўвагу! Апошні спосаб абсалютна не падыходзіць для вызначэння аб'ёму матэрыялу, які выдаткоўваецца на выраб прафіляваных вырабаў шляхам пракату. У гэтым выпадку сцвярджэнне аб тым, што таўшчыня сценкі аднолькавая на ўсім працягу вырабы не адпавядае праўдзе і, такім чынам, вылічэнні будуць няправільнымі.

выснову

Нягледзячы на ​​тое, што вага прафіляваных труб паказаны ў нарматыўных дакументах і суправаджальнай дакументацыі, абавязкова варта дадаткова вызначаць яго самастойна. Толькі тады можна гарантаваць, што праведзеныя вамі разлікі масы і трываласці ўзводзяцца металаканструкцый будуць правільнымі (см.также артыкул Стальная труба - віды і асаблівасці).

Больш падрабязна пра гэта пытанне вы можаце даведацца з відэа ў гэтым артыкуле.
