Размеркавальны калектар для ацяплення дома

Аўтаномнае незалежнае ацяпленне прыватнага дома рэч карысная, але толькі ў тым выпадку, калі яно добра адрэгулявана. Часам здараецца, што і кацёл ўзялі якасны, і разводку злітаваных правільна, а цяпла ў хаце не хапае.

Часцяком прычынай гэтага прыкрага непаразумення бывае адсутнасць размеркавальнага калектара, які можна купіць або зрабіць сваімі рукамі, але ў сярэдніх і вялікіх катэджах без яго рацыянальна размеркаваць абаграванне немагчыма.

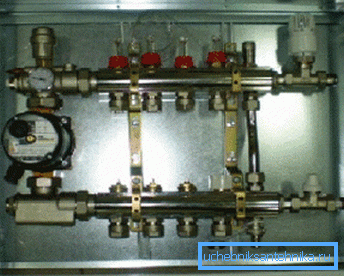

Фота лакальнага размеркавальніка з цыркуляцыйнай помпай.

Навошта ўсталёўваць калектар

Валодаючы элементарным тэхнічнай адукацыяй, нескладана супаставіць простыя рэчы. Дыяметр патрубка які выходзіць з катла часцяком нашмат менш сумы дыяметраў труб якiя iдуць на кожную кропку. Некаторыя спрабуюць кампенсаваць гэта з дапамогай ўстаноўкі магутнага цыркуляцыйнага помпы, але ў любой сістэмы ёсць свой максімум і калі яго ігнараваць, сістэма выйдзе з ладу або расход паліва моцна павялічыцца.

Каб стала больш зразумела, давайце разгледзім на прыкладзе. Патрубок выхаду большасці насценных бытавых газавых катлоў ацяплення складае?.

Выкажам здагадку, што ён сілкуе 3 кропкі:

  1. сістэму насценных радыятараў;
  2. бойлер ускоснага нагрэву;
  3. контур цёплай падлогі.

Якая падае труба на кожную кропку мае перасек 1 цаля. Відавочна, што труба ў? не зможа ў поўнай меры забяспечыць 3 цалевыя трубы, папросту не хопіць цепланосбіта.

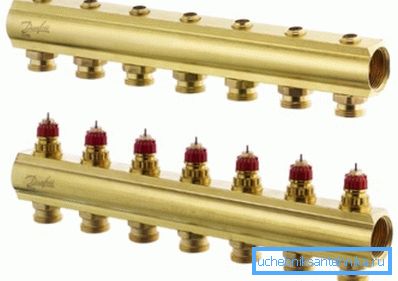

Завадскі латуневы калектар.

Бываюць выпадкі калі радыятарная разводка працуе нармальна, але толькі да таго моманту калі ўключаюць цёплы падлогу. Пасля чаго і радыятары ледзь цёплыя і падлога не грэе. Больш магутны кацёл гэта не выйсце, у пераважнай большасці выпадкаў досыць усталяваць размеркавальны калектар сістэмы ацяплення.

Прылада і прынцып працы

Магчыма, вы ўжо паспелі заўважыць, што цана на размеркавальнікі можа вагацца і даволі моцна. Залежыць гэта ад шматлікіх фактараў, але сам прынцып працы і агульнае прылада агрэгата ва ўсіх мадэлях аднолькава.

Як уладкованы калектар ацяплення

Па сутнасці, размеркавальнік гэта прамежкавая ёмістасць у якой збіраецца цепланосбіт перад выкідам у сістэму. Калі тлумачыць на пальцах, то ўявіце сабе бочку, у якой зроблена некалькі адтулін, і на кожным адтуліне усталяваны кран. Цяпер вы па сваім жаданні можаце рэгуляваць паступленне вадкасці з кранаў.

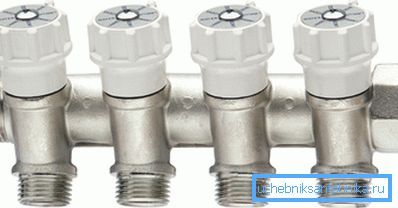

Краны рэгулявання напору.

Вядома, мы распавялі ўтрыраванай, у рэальнасці размеркавальная грабянец агрэгат нашмат больш складаны. Каб сістэма працавала выразна адным матчыным ёмістасці з ўрэзанымі патрубкамі мала.

Сюды ж мантуюцца рэгулявальныя краны, запорная арматура для страўлівання паветра, тэрмометры кантролю цепланосбіта, манометры для кантролю ціску. У сур'ёзных сістэмах, акрамя агульнага цыркуляцыйнага помпы, на кожную галінку можа ўсталёўвацца свой помпа.

Акрамя таго паўнавартасны калектар складаецца як мінімум з 2 ёмістасцяў. Адна грабянец адказвае за падачу цепланосбіта, іншая выконвае функцыю кантролю обратку. У выніку з'яўляецца магчымасць рэгуляваць інтэнсіўнасць падачы цепланосбіта па кожнай галінцы, плюс у выпадку неабходнасці галінку можна наогул адключыць.

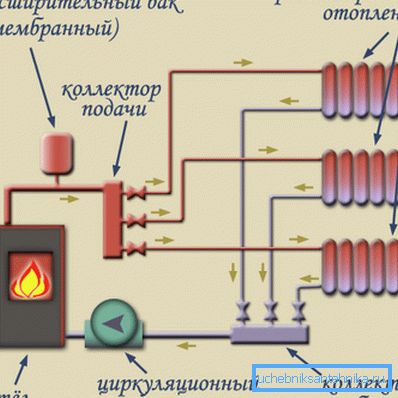

Агульная схема мантажу размеркавальнікаў.

Два віды размеркавальнікаў

Сучасныя размеркавальнікі ўмоўна падзяляюць на 2 асноўных выгляду, адрозніваюцца яны, перш за ўсё па прызначэнні і таксама па сваіх габарытах.

Першая катэгорыя агрэгатаў разлічана на мантаж магутных ацяпляльных сістэм у досыць вялікіх будынках. Усталёўваецца такі размеркавальны калектар сістэмы ацяплення ў кацельні і мае 2 аб'ёмныя грабянцы, перасек якіх можа стартаваць ад 100 мм і больш.

Апаратура ў кацельні.

На кожным патрубке якая падае грабянцы, акрамя замыкалага крана усталёўваецца дадаткова цыркуляцыйны помпа для сістэмы ацяплення. Обратку, як правіла, камплектуецца толькі запорной арматурай. Адметнай асаблівасцю такіх сістэм з'яўляецца наяўнасць так званай гидрострелки.

Гидрострелка дазваляе больш плаўна, без рэзкіх перападаў, размяркоўваць цепланосбіт паміж рознымі контурамі ацяплення. Царкву зрабілі проста, гэта труба вялікага дыяметра з некалькімі высновамі. Інструкцыя па ўстаноўцы таксама не выклікае цяжкасцяў, па сутнасці ўладкоўваецца кароткае замыканне паміж грабянцамі падачы і обратку.

Другі выгляд ўяўляе сабой лакальную сістэму, разлічаную на абаграванне невялікага прасторы, аднаго памяшкання або блока. Прынцыпова схема апаратуры не адрозніваецца. Таксама як і ў першым выпадку ўсталёўваюцца 2 грабянцы, якая падае і адваротная.

Але калі размеркавальнікі для кацельні прызначаныя для поўнай замены халоднай вадкасці на гарачую, то лакальныя прыборы толькі змешваюць цёплую і прахалодную ваду і запускаюць яе ў сістэму.

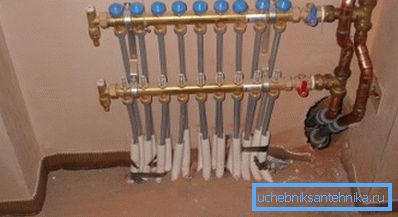

Лакальны размеркавальнік для цёплай падлогі.

Функцыю гидрострелки тут часцяком выконвае дадатковы цыркуляцыйны помпа. Які за кошт розніцы ў тэмпературах, пры працы захоплівае цёплую ваду і, змешваючы яе з прахалоднай, запускае ў сістэму. На першы погляд ўся структура можа здацца залішне складанай, але менавіта такая канструкцыя дазваляе аптымальна размяркоўваць цяпло ў доме.

Важна: прыведзеная вышэй канструкцыя разлічана на вялікія сістэмы. Для невялікага катэджа гэтыя складанасці залішнія, там досыць адной лакальнай сістэмы на 3 - 5 галінак.

Гидрострелка з манометрам.

Парады па самастойнай зборцы

Размеркавальны калектар ацяплення сваімі рукамі сабраць нескладана. Як вы ўжо зразумелі, сама канструкцыя досыць простая і зразумелая.

Усё пытанне ў тым, колькі дадатковых функцый вы жадаеце ўбудаваць у сваю сістэму.

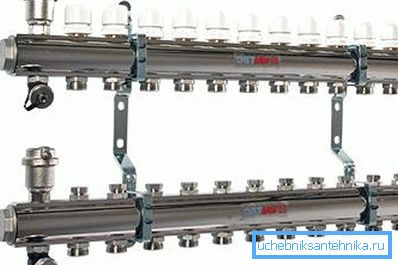

Сталёвыя грабянцы.
  • Калі казаць пра размеркавальніку, прызначаным для мантажу ў кацельню, то гэтыя канструкцыі павінны быць разлічаны на пастаянную, досыць высокую тэмпературу і ціск. Вытрымаць такія выпрабаванні можа толькі метал. Таму для канструявання такіх сістэм спатрэбіцца электразварка і натуральна ўменне варыць.
  • Канфігурацыя самой мацярынскай трубы, на якой будуць грунтавацца высновы ў сістэму, вялікага значэння не мае. Але з вопыту можам парэкамендаваць выкарыстанне труб квадратнага або прастакутнага перасеку. Круглыя ​​таксама можна выкарыстоўваць, але іх складаней пазначаць і варыць.
  • Да лакальнай сістэме не прад'яўляецца такіх жорсткіх патрабаванняў, таму яе можна сабраць з больш даступных матэрыялаў. На дадзены момант, для самастойнай зборкі ў саматужных умовах лепш за ўсё падыходзяць поліпрапіленавыя трубы і фурнітура да іх. Паяльнік можна ўзяць у арэнду, нажніцы купіць, а сама інструкцыя па мантажы даступная кожнаму.

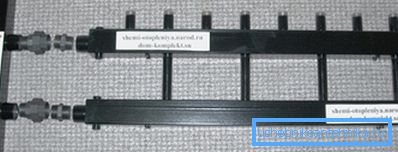

Агрэгат, зроблены з квадратных труб.
  • Пачынаць варта з вырабу гидрострелки. Як згадвалася раней, для гэтага падыдзе звычайная труба, дыяметр якой перавышае 3 дыяметра працоўнай трубы, заглушаны з абодвух бакоў. У гидрострелке робіцца 5 высноў, першы зверху для страўлівання паветра, наступныя два прызначаныя для падлучэння катла. Астатняя пара служыць для падлучэння грабянцоў.
  • Размеркавальныя грабянцы высновы і обратку робяцца абсалютна аднолькавымі. Адзінае адрозненне можа заключацца ў размяшчэнні патрубков. Калі ў абедзвюх Грабёнка патрубкі выходзяць ўверх, альбо ўніз, то размяшчаць з лепш у шахматным парадку. Прасцей кажучы, высновы верхняй грабянцы павінны перамяшчацца на палову пралёта адносна ніжняй канструкцыі. Так будзе зручней падключаць трубы.

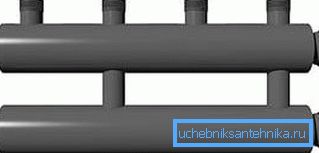

Размеркавальнік з круглых труб.

Савет: калі ў вас ёсць добры набор інструмента, вялікае жаданне і залатыя рукі, то злітаваць размеркавальны калектар ацяплення сваімі рукамі не складзе працы. Але часцяком значна больш выгадна і хутчэй купіць усё дэталі канструкцыі асобна і сабраць іх на месцы, гэта будзе значна танней, чым браць канструкцыю ў зборы.

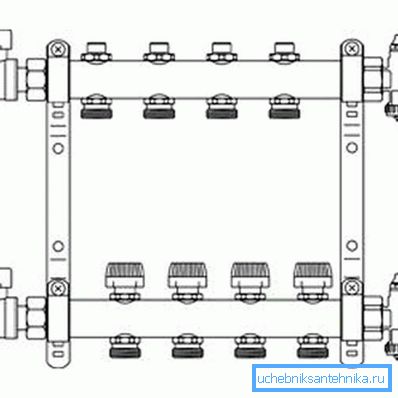

Схема мантажу грабянцоў.

На відэа можна знайсці больш поўную інфармацыю па тэме ацяпляльных калектараў.

выснову

Перш чым купляць або канструяваць агрэгат сваімі рукамі, варта разлічыць характарыстыкі сістэмы пад ваша канкрэтнае памяшканне. Калектар, зроблены з запасам, шкоды не нанясе, але калі памыліцца ў меншы бок, то ўся праца будзе выканана дарма. Таму калі вы самі далёкія ад цеплатэхнікі, лепш замоўце разлік прафесіяналу, кошт такіх паслуг не вялікая, але памылка можа каштаваць даражэй.

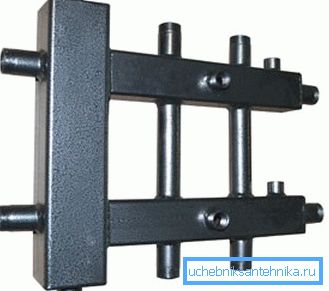

Калектар са ўбудаванай гидрострелкой.
