Развальцовкой труб з медзі: разглядаем даступныя інструменты

Развальцовкой труб або вальцевание - гэта дэфармацыя матэрыялу, з якога яны зробленыя ў вызначаным кірунку. Вальцевание мэтазгодна ў тым выпадку, калі гатовае літае або штампаванымі выраб не можа быць набыта або выраблена патрэбнага памеру і формы.

Яшчэ адной прычынай прымянення дадзенага метаду можа стаць неабходнасць падагнаць ўнутраны дыяметр трубы пад патрэбны памер.

асноўныя паняцці

Вальцевание часцяком ужываецца ў сістэмах, у якіх элементы злучаюцца з дапамогай каналізацыйных муфт або метадам паяння. Гэта такія сістэмы, як водазабеспячэнне, ацяпленне, газазабеспячэнне, астуджэнне, кандыцыянаванне або машынабудаванне. Калі гаворка ідзе пра такі працэсе, як развальцовкой сталёвых труб або медных ў прамысловых маштабах, то для дадзенага працэсу выкарыстоўваюць спецыялізаваныя валы, пракатваецца па паверхні некалькі разоў для стварэння патрэбнага дыяметра.

Прыватным выпадкам вальцевания можа быць праца станка-трубогиба, з якім напэўна прыходзілася сутыкацца Мантажнікам сантэхнічнага або газавага абсталявання. У дадзеным інструменце валік абкочвае трубу вакол формы зададзенага радыусу, ствараючы выгіб неабходных параметраў.

Навошта патрэбна вальцаваннем

Развальцовкой трубак сваімі рукамі - гэта працэдура, неабходная ў наступных выпадках:

• Купіць трубку неабходнага памеру няма магчымасці з прычыны таго што вырабы з зададзенымі параметрамі не вырабляецца метадамі ліцця і штампоўкі;
• Для збору сістэмы неабходная дакладная падганянне элементаў па памеры, у адпаведнасці з пэўнымі параметрамі кута выгібу або ўнутранага дыяметра.

Да апошняга нагоды ставіцца вальцаваннем медных труб, якія ўдзельнічаюць у стварэнні вадаправоднай сістэмы.

Рэалізацыя метаду вальцевания

Развальцовкой медных трубак сваімі рукамі - гэта працэдура, абавязкова, якая патрабуе прымянення спецыялізаванай прылады.

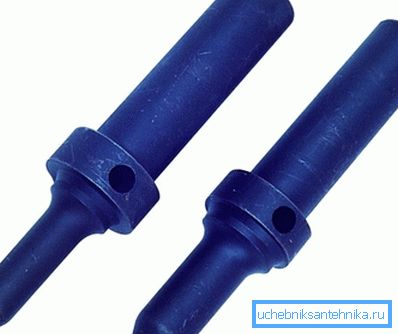

Пластычнасць такога мацюкала, як медзь дазваляе чалавеку, досыць фізічна развітаму і спрытнаму паспрабаваць проста нацягнуць сваімі рукамі такую ​​трубку на даўбешку канічнай формы, але гэтага багата наступнымі наступствамі:

• Тонкую трубку пры рэалізацыі дадзенага метаду лёгка замяць;
• У месцы, куды прыходзіцца максімальны высілак, трубка можа проста парвацца.

Савет. Такі метад нацягвання лічыцца дастаткова грубым і ўжываецца толькі ў крайніх выпадках.

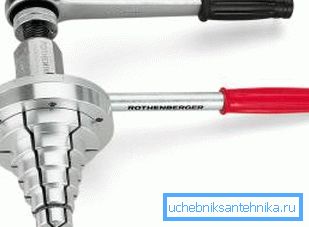

Паміж такім варварскім метадам расцяжэння і дыхтоўнай вальцаваннем, якую выкарыстоўвае развальцовщик для медных труб, існуе прамежкавы варыянт - прылада са зменнымі асадкамі або экспандер. Дадзеная прылада дазваляе расцягнуць мяккі медны матэрыял з дапамогай рычага ўсяго за адно нескладанае дзеянне.

Звярніце ўвагу! Развальцовочный экспандер - зручнае прылада, хуткасць яго працы дастойная, але якасць выніку пакідае жадаць лепшага.

Найбольш правільны інструмент для развальцовкой - гэта валік з цвёрдасплаўнымі матэрыялу, які шматкроць пракатваецца па ўнутраным дыяметры пракладваюць трубкі. З кожным пракатам дадзенага валіка дэфармацыя трубкі будзе ўсё мацней у зададзеным кірунку.

Перавагі выкарыстання валіка

Развальцовкой меднай трубкі сваімі рукамі з дапамогай валіка - гэта працэс, які адрозніваецца наступнымі характарыстыкамі:

1. Парывы ​​апрацоўванай трубы выключаны. Кожны пракат валіка суправаджаецца нязначнай дэфармацыяй вырабы, а паступовая дэфармацыя пераносіцца металам лёгка, што выключае парывы;
2. Таўшчыня сценак трубкі пасля развальцовкой застаецца раўнамернай. Патаўшчэнне ў сценках трубы, у выпадку калі яна першапачаткова была неаднароднай па складзе, будзе з дапамогай валкоў раскачаць да адзінай таўшчыні;
3. Пасля развальцовкой паверхня будзе ідэальна роўнай і гладкай. Падобная гладкасць наўпрост залежыць ад якасці выкарыстоўванага прылады.

Звярніце ўвагу! Абавязкова ў вас ёсць магчымасць набыць менш якасны інструмент, цана якога будзе ніжэйшай. Такі выраб валодае контурам, які проста ўціскаецца ў трубу, якая знаходзіцца ў зафіксаваным становішчы. Вынік пасля працы такой развальцовкой будзе некалькі горш, але цалкам прымальным.

прымяненне развальцовщика

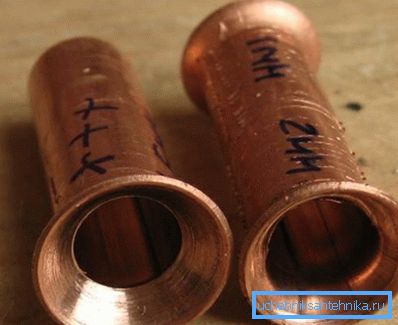

Развальцовкой меднай трубкі сваімі рукамі з дапамогай развальцовщика вырабляецца ў тым выпадку, калі злучэнне вядзецца з дапамогай муфт або метадам паяння. Пры пайцы неабходна пашырыць адзін канец, у які ўстаўляецца іншая трубка.

Такім чынам, з'яўляецца невялікі зазор, які неабходна запоўніць прыпоем. Такога тыпу злучэнне лічыцца найбольш надзейным для мантажу спліт-сістэмы і халадзільных установак.

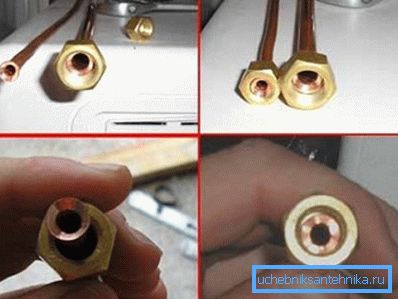

Муфтовое злучэнне таксама з'яўляецца досыць папулярным дзякуючы таму, што вырабляць зборку і дэмантаж такой сістэмы досыць лёгка. Перад тым як брацца за развальцовкой трубкі для мантажу з дапамогай муфт неабходна спачатку яе падрыхтаваць, і толькі потым пачынаць дэфармацыю.

Парадак работ наступны:

• Зачышчаецца канец трубы:
• На трубу апранаецца муфта;

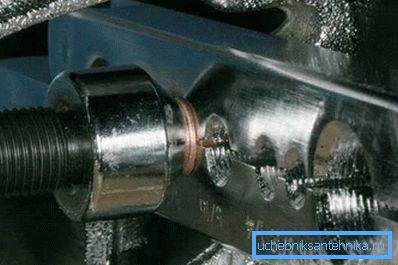

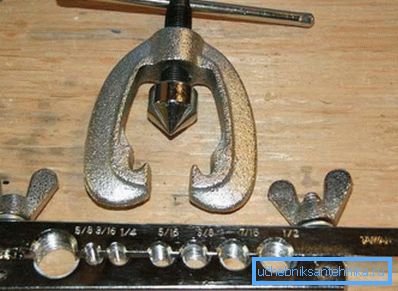

• Трубка ўстаўляецца ў інструмент. Шруба развальцовкой круціцца да таго моманту, пакуль абза не ўтварае кут у 45⁰;
• Выраб вымаецца з інструмента;
• Муфта падводзіцца да абзы і гайка на ёй закручваецца.

Савет. Многія майстры раяць пры мантажы меднага трубаправода нарэзаць трубы з запасам у 2-2,5 см для таго, каб у выпадку няўдалай развальцовкой канец трубы можна было адрэзаць і прадубляваць працэс вальцевания.

Калі мантаж трубаправода будзе вырабляцца метадам паяння, тады працэс вальцевания павінен складацца з наступных этапаў:

1. Паверхню з дапамогай адмысловай шчоткі зачышчаецца;
2. З дапамогай вальцаваннем, труба пашыраецца такім чынам, каб у яе можна было ўставіць наступны элемент сістэмы з зазорам 0,1 мм;
3. На ўнутраную паверхню раўнамерным пластом неабходна нанесці флюс і злучыць з наступным элементам сеткі;
4. Месца злучэння выграваецца з дапамогай гарэлкі, да яго ж падносіцца прыпой. Прагрэў працягваецца пакуль прыпой не расплавіцца;
5. Нагрэў працягваецца пакуль расплаўлены прыпой ня размяркуецца раўнамерна па злучэнні.

У заключэнне

З пункту гледжання сучаснасці, медны трубаправод з прычыны складанасцяў яго мантажу і існуючых на сучасным рынку альтэрнатывах, гэта даволі дзіўны выбар. Аднак, калі вы ўсё ж вырашылі ствараць трубаправод з дадзенага мяккага матэрыялу сваімі рукамі, тады справіцца з мантажом такой сістэмы з дапамогай развальцовкой вы зможаце без працы (см.также артыкул Трубы ВЧШГ - асаблівасці і прымяненне).

А відэа ў гэтым артыкуле дазволіць вам азнаёміцца ​​з інструкцыяй такога роду мантажу.
