Разводка каналізацыі ў прыватным доме самому

Нармальнае функцыянаванне прыватнага дома немагчыма ў нашы дні без разгалінаванай сістэмы каналізацыі, якая забяспечвае сцёк адпрацаваных прадуктаў жыццядзейнасці і цалкам задавальняе ўсім патрабаванням будаўнічых стандартаў. Вось чаму пра разводцы каналізацыі ў доме варта патурбавацца яшчэ на стадыі распрацоўкі тэхнічнага праекта будучага будынка.

Акрамя гэтага ў працэсе падрыхтоўкі праекта складаецца падрабязная схема разводкі трубаправода з абавязковым указаннем на ёй месцаў ўстаноўкі асобных адзінак сантэхнічнага абсталявання. Перад тым як зрабіць разводку каналізацыі ў прыватным доме сваімі рукамі, рэкамендуем прачытаць дадзены матэрыял.

тэхнічныя патрабаванні

У адпаведнасці з тыпавым праектам пры правядзенні мантажных работ павінны выконвацца наступныя тэхнічныя ўмовы:

1. Трубы неабходна ўкладваць з невялікім ухілам у бок зліву.
2. Іх дыяметр павінен адпавядаць прапускной здольнасці ўсёй сістэмы ў цэлым.
3. У пазбяганне адукацыі засоров схема падлучэння сантэхнічных прыбораў не павінна ўтрымліваць рэзкіх перагібаў.
4. У сістэме абавязкова наяўнасць элементаў, якія забяспечваюць магчымасць яе перыядычным рэвізіі.
5. Акрамя гэтага, у ёй павінны быць прадугледжаны вентыляцыйныя вузлы, якія выкарыстоўваюцца для адводу шкодных газаў.

Савет! Схема разводкі каналізацыі ў загараднай хаце можа быць як Самацечнай, так і прымусовай, якая ўключае ў свой склад спецыяльнае помпавае абсталяванне.

У артыкуле будзе разгледжаны варыянт Самацечнай сістэмы, які выкарыстоўваецца ў сітуацыях, калі каналізацыйныя выпускі размешчаны на нязначным выдаленні ад дома.

склад сістэмы

У асноўным у склад каналізацыйнай сістэмы самацёчнага тыпу павінны ўваходзіць наступныя элементы:

• цэнтральны трубны стояк;
• вентыляцыйны клапан;
• камплект сантэхнічнага абсталявання;
• трубы разводкі і элементы рэвізіі.

Цэнтральны стояк мантуецца, як правіла, у адзіным ліку, аднак, у моцна разгалінаванай сістэме іх можа быць і больш.

Савет! Незалежна ад колькасці стояков выснову сцёкавых адходаў павінен вырабляцца праз найнізкую кропку сістэмы.

У сувязі з гэтым варта нагадаць пра тое, што для нармальнага функцыянавання кожны стояк павінен размяшчаць двума кропкамі падключэння. У адной з іх (верхняй) мантуецца вузел выпуску шкодных для здароўя газаў, а праз іншую (найнізкую) ажыццяўляецца выснову сцёкаў у агульную каналізацыю.

Верхні вузел (яго называюць фановым) неабходны для выдалення непрыемных пахаў, ляжыць у сістэме трубаправодаў, другі ж выкарыстоўваецца па сваім прамым прызначэнні.

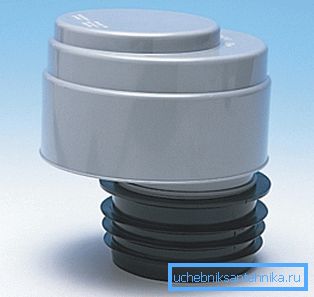

У нармальным рэжыме працы сістэмы клапан, як правіла, знаходзіцца ў закрытым стане. Але як толькі ціск у ёй зніжаецца - ён адразу ж адкрываецца і пачынае «падсмоктваецца» паветра з памяшкання.

Савет! Пры разліку неабходнай колькасці вентыляцыйных вузлоў варта зыходзіць з таго, што на адным паверсе павінен мецца хоць бы адзін клапан.

самастойны мантаж

Перад тым як развесці каналізацыю ў хаце, раім вам больш падрабязна азнаёміцца ​​з складам найпростай сцёкавай сістэмы, якая ўключае ў сябе наступныя элементы:

• стояк каналізацыйны;
• вентыляцыйны клапан;
• отводные лініі;

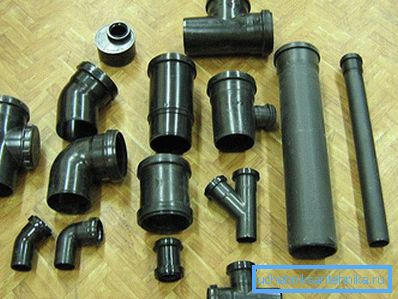

• фітынгавых злучальнікі і перахаднікі.

Пры выбары памеру выкарыстоўваюцца пры мантажы труб зыходзяць, як правіла, з наступных рэкамендацый:

• для унітазаў і бідэ пажадана ўжываць трубы O 110 мм;
• для падлучэння ваннаў, ракавін і душавых кабінак падыдуць нарыхтоўкі O 50 мм;
• для ўладкавання каналізацыйных выпускаў вам спатрэбяцца трубныя нарыхтоўкі O 110 мм.

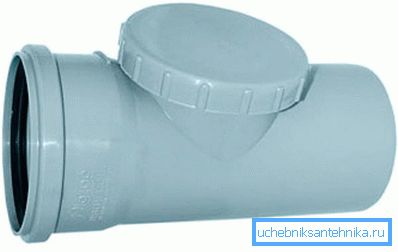

Работы па ўладкаванні бытавой каналізацыі пачынаюцца з ўстаноўкі цэнтральнага стояка, які мантуецца ў адпаведнасці з падрыхтаванай раней схемай разводкі. Якія ўваходзяць у яго склад трубы ўкладваюцца раструбам ўверх; прычым іх мантаж павінен весціся ў напрамку ад самай нізкай кропкі магістралі ў бок фанаў выхаду. Па ходзе мантажу ў стояк ўбудоўваюцца спецыяльныя фітынгавых траякі, якія выкарыстоўваюцца ў якасці рэвізій, якія забяспечваюць доступ да ўчасткаў з павышаным рызыкай адукацыі засоров.

Савет! У адпаведнасці з патрабаваннямі БНіП рэвізіі павінны ўсталёўвацца ў пачатку стояка, у галіне так званых каленяў, а таксама ў канцы разводкі. У тым выпадку, калі каналізацыя мае доўгія прамыя ўчасткі - рэвізіі ўсталёўваюцца з крокам парадку 10 м.

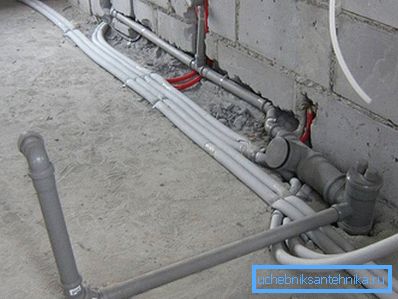

Адначасова мантуюцца і отводные лініі, пракладка якіх вырабляецца па гарызанталі.

Мантаж отводных ліній

Сістэма отводных труб выкарыстоўваецца для падлучэння да цэнтральнага стаяку такіх сантэхнічных прыбораў, як ўнітаз, ванна, ракавіна або душавая кабінка. Зразумела, што дыяметры выпускных адтулін сантэхнічных прыбораў і кропак падлучэння да трубаправода павінны супадаць.

Савет! Для злучэння труб рознага дыяметра трэба загадзя набыць спецыяльныя фітынгі.

Акрамя гэтага разводка труб павінна выконвацца з улікам наступных умоў:

1. Згодна з патрабаваннямі стандартаў максімальная даўжыня отводных ліній не можа быць больш за 10 м.

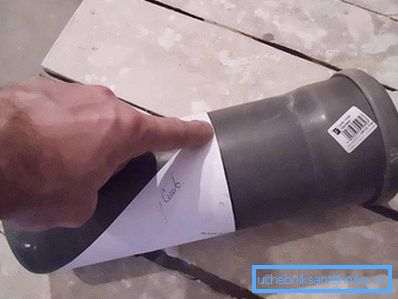

2. Для падганяння труб па даўжыні рэкамендуецца выкарыстоўваць ножовку па метале, у працэсе працы з якой рэз робіцца строга перпендыкулярна падоўжнай восі нарыхтоўкі.
3. Адзначым таксама, што трубныя адводы пракладваюцца з невялікім ухілам у бок сцёку. Для труб дыяметрам 50 мм мінімальны ўхіл павінен складаць 3 гл на 1 м, у той час як для труб большага дыяметра гэтая велічыня роўная 2 см на 1 м.

Правілы кладкі

1. Чым больш памер адтуліны мантаванага сантэхнічнага прыбора, тым бліжэй да стояку ён павінен размяшчацца. Самым вялікім па дыяметры з'яўляецца, як вядома, выпуск ўнітаза, падлучаюць ў крайняй ніжняй кропцы водаадводнай канала.
2. Цэнтральны стояк не павінен мець «каленяў» на участках, размешчаных непасрэдна над кропкамі ўразання отводных ліній.
3. Мінімальны ўхіл труб павінен складаць велічыню, адпаведную розніцы па вышыні ў 3 гл на 1 пагонны метр; пры гэтым змена ўхілу ў межах адводу не дапускаецца.
4. Каналізацыйныя трубы павінны прокладываться з улікам паслядоўнага павелічэння іх дыяметра па кірунку ад самага далёкага сантэхнічнага прыбора да стояку.
5. Якія выкарыстоўваюцца ў каналізацыйнай сістэме раструбы не дапускаецца размяшчаць у месцах праходу труб праз сцены і перакрыцці.

У дэкаратыўных корабах, якія выкарыстоўваюцца для закрыцця трубаправода, варта прадугледзець спецыяльныя люкі, наяўныя прама насупраць рэвізій. Падобнае размяшчэнне дазволіць вам мець свабодны доступ да рэвізіі пры неабходнасці рамонту сістэмы.

Савет! Усе стаякі павінны абсталяваны вентыляцыйнымі вузламі, якія маюць непасрэдны выхад на добра якое ветрыцца паддашкавае памяшканне, або на дах.

І напрыканцы адзначым, што пісьменна спраектаваная і ўмела змантаваная каналізацыя пазбавіць ўладальніка прыватнага загараднага дома ад лiшнiх клопатаў, звязаных з неабходнасцю яе перыядычнага абслугоўвання і рамонту.
