Разводка труб у ваннай: як гэта зрабіць

24-02-2018
Трубы

На сённяшні дзень разводка труб у ваннай полипропиленом разглядаецца, як асноўны спосаб мантажу, хоць да гэтага часу ў асобных выпадках могуць выкарыстоўваць метал і металапласт. Тым не менш, ПП цудоўна зарэкамендаваў сябе, як якасны матэрыял для транспартавання, як халоднай, так і гарачай вады, хоць тут ёсць некаторыя нюансы ў падборы канструкцыі самой трубы.

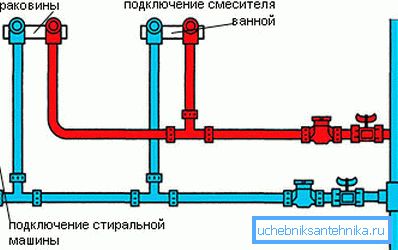

Прыкладны план разводкі труб у ваннай

Ніжэй мы разгледзім з вамі, які поліпрапілен ўжываецца для гэтай мэты, як ён стасуецца і мацуецца, а таксама прадэманструем вам тэматычнае відэа ў гэтым артыкуле.

Разводка сантэхнікі для ваннай пакоі

Заўвага. Варта адзначыць, што схема разводкі труб у ваннай сваімі рукамі аўтаматычна закранае, як туалет, так і кухню - бо ўся сістэма ўяўляе сабой адзінае цэлае. Гэта тычыцца не толькі халоднай і гарачай вады, але і каналізацыі, якая таксама ўяўляе сабой суцэльную сістэму, падлучаную да зліўному стаяку.

Матэрыялы і інструменты

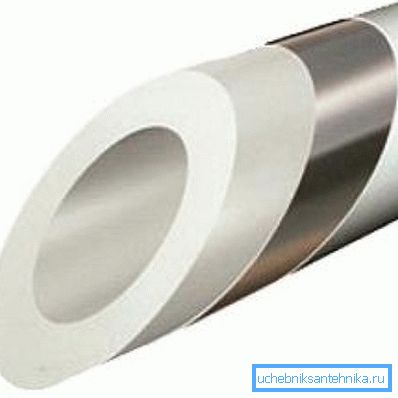

Арміраваная поліпрапіленавая труба
  • Для падачы халоднай вады ад магістралі да санвузлом, катла або бойлер інструкцыя дазваляе выкарыстоўваць поліпрапіленавую (экопластовую) трубу з маналітнай сценкай і калі казаць аб бытавым ўжыванні (прыватны дом або кватэра), то прымяняецца матэрыял з вонкавым перасекам 20 мм. Тым не менш, большасць майстроў у гэтым выпадку схіляюцца да выкарыстання армаванага экопласта, які прызначаны для ГВС.

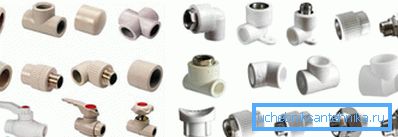

Паечные фітынгі і краны з ПП
  • Армаванне труб ажыццяўляецца шкловалакном або алюмініевай фальгой - гэты пласт размяшчаецца пасярэдзіне, як гэта паказана на схематычным малюнку зьверху. Такая мера прадухіляе дэфармацыю матэрыялу пры нагрэве, таму, аналагічная прадукцыя таксама выкарыстоўваецца для ацяплення. Нягледзячы на ​​тое, што цана армаваных труб вышэй, іх выкарыстоўваюць для халоднага водазабеспячэння з мэтай перастрахоўкі - усё ж такі ў большасці выпадкаў сістэму робяць схаванага тыпу, зачыняючы яе тынкоўкай, шпатлёўкай, гіпсакардон і гэтак далей.

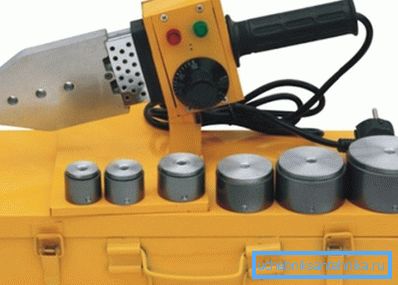

Паяльнік для ПП труб з камплектам асадак
  • Для зварвання ПП выкарыстоўваецца спецыяльны паяльнік, у камплекце з якім пастаўляюцца асадкі рознага дыяметра. Якасць гэтага інструмента вызначаецца наяўнасцю тэрмарэгулятара, а таксама тым, ці маюць асадкі тэфлонавым пакрыццём (гэта наўпрост адбіваецца на тым, колькі каштуе паяльнік). Справа ў тым, што поліпрапілен не подгорает на тефлон, такім чынам, у працэсе працы не бывае наліпання матэрыялу і сажы.

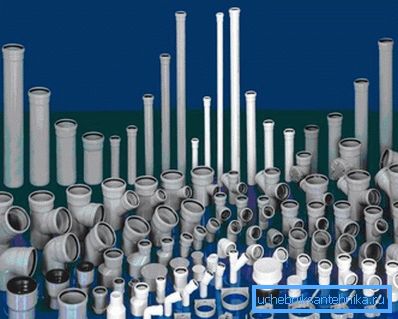

ПВХ для каналізацыі - трубы, кранштэйны, фітынгі
  • Акрамя таго, схема разводкі труб у ваннай і туалеце таксама ўключае ў сябе каналізацыю, для якой ўжываюць вырабы дыяметрам 10 мм. 50 мм, 32 мм, а таксама злучальныя, паваротныя і развязочные фітынгі да іх. У цяперашні час, як на побытавым, так і на прамысловым узроўні для вырабу ўжываюць полівінілхларыду, хоць да гэтага часу сустракаецца сталь, чыгун і бронза. Тым не менш, ПВХ значна танней і лягчэй, а для труб нізкага ціску, мабыць, з'яўляецца найбольш выгадным і практычным.

мантаж каналізацыі

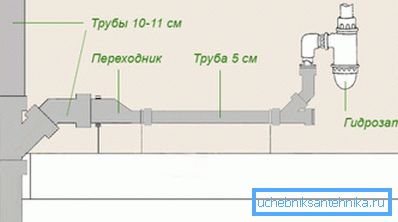

Прыкладная схема мантажу каналізацыі

Як мы ўжо казалі, разводка труб у ваннай сваімі рукамі закранае акрамя гэтага туалет і кухню, бо сліў будзе адбывацца ад кухні праз ванну і завяршацца ў стаяку туалета па-за залежнасці ад таго, сумесны у вас вузел ці паасобны.

Пачнем з туалета - калі вы пакінулі там стары чыгунны стояк, то ўсё роўна вы будзеце ставіць там трайнік з адным 100-міліметровым адводам на ўнітаз і 50-миллиметровымм - на ўсе астатнія санвузлы. Для ўстаноўкі пластыкавага фітынга ў чыгунны раструб прымяняецца гумавая рэдукцыя, якая служыць адначасова і перахадніком і ўшчыльняльнікам.

50-міліметровы адвод робіцца ў бок кухні і праходзіць праз ванную, а па яго працягласці ўразаюцца траякі для зліву з ракавіны, ванны і кухоннай мыйкі.

Пральную машыну-аўтамат можна падключаць да спецыяльнага сіфона, які вы можаце выкарыстоўваць пад ваннай, ракавінай або мыйкай, але таксама можна зрабіць адвод - у раструб 50-міліметровага траяка ўстаўляецца рэдукцыя для 32-міліметровай трубы, якую вы пракладвае ў патрэбным кірунку.

Заўвага. Труба 50 мм павінна мець ухіл не менш за 30 мм / 1м, 100 мм (елі ёсць гарызантальнае становішча) -20 мм / 1м, а 32 мм для аўтамата можна класці без ўхілу, так як там сцёк прымусовы.

мантаж вадаправода

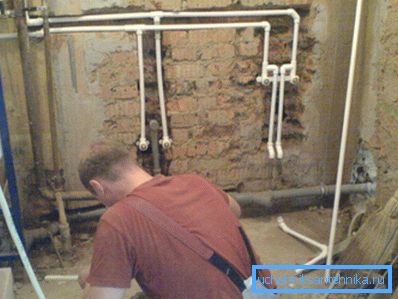

Кладка вадаправода ў штробы

Зараз давайце паглядзім, як правільна зрабіць разводку труб у ваннай, прыбіральні і на кухні з вонкавым і ўнутраным мантажом. Пад поліпрапілен можна зрабіць штробы і схаваць яго ў іх, як гэта паказана на верхнім фота (пасля гэтага вадаправод латаецца растворам), але можна таксама пусціць яго зверху, зафіксаваўшы ў металічных кранштэйнах або пластыкавых кліпса.

Пры разметцы паспрабуйце, каб усе рэзьбавыя фітынгі для злучэння з кранамі займалі найбольш выгаднае становішча і былі трывала зафіксаваныя.

Паечные працы

Мы разглядаем, як зрабіць разводку труб у ваннай, і цяпер звернем увагу на паечные працы, з дапамогай якіх стыкуецца поліпрапілен праз фітынгі рознай канфігурацыі.

Да асадцы паяльніка, нагрэтай да 280-290? C, з аднаго боку прыкладваецца труба, а з другога фітынг і ўтрымліваюцца так на працягу 5-6 секунд (сочыце за тым, каб труба не апускалася ў асадку глыбей 15-20 мм), затым адначасова здымаюцца і стасуюцца. Пасля стыкоўкі іх таксама пажадана ўтрымліваць на працягу 5-6 секунд, каб яны ператварыліся ў аднастайную масу.

заключэнне

У заключэнне варта сказаць, што правільная разводка труб у ваннай для гарачай і халоднай вады ажыццяўляецца блокамі, гэта значыць, паяются цэлыя ўчасткі з адводамі, а потым злучаюцца разам - так значна прасцей. А вось каналізацыю мантуюць, стыкуючы за адзін раз не больш двух-трох сабраных разам элементаў.
