Разводка вадаправода: мантажныя работы

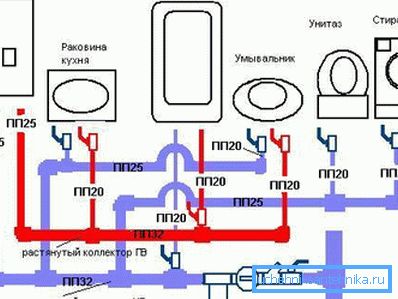

Па вялікім рахунку прынцыповая схема разводкі вадаправода на дачы, у загарадным доме або ў кватэры абсалютна нічым не адрозніваецца, так як у любым выпадку там ёсць крыніца гарачай і халоднай вады, а таксама санвузлы, куды падводзяцца трубы. У цяперашні час такія разводкі ў большасці выпадкаў робяцца полипропиленом.
Гэта вельмі надзейны матэрыял, які вытрымлівае высокія тэмпературы (да 110? C), а таксама лёгка і хутка зварваецца спецыяльным паяльнікам. Вы даведаецеся, як гэта робіцца на практыцы, якія для гэтага патрэбныя трубы, а ў дадатак вам будзе прадстаўлена тэматычная дэманстрацыя відэа ў гэтым артыкуле.
мантажныя работы
матэрыялы

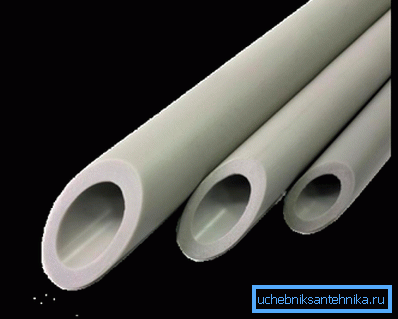

- PN-10. Самая танная ўнутрыкватэрных поліпрапіленавая (ППР або PPR) труба, гэта PN-10 - інструкцыя дазваляе яе выкарыстанне выключна для халоднай вады з тэмпературай, якая не перавышае 20? C і як крайні варыянт - да 45? C, калі працоўны ціск не перавышае 1 Мпа. Як правіла. Сантэхнікі не даруюць такія трубу, аддаючы перавагу ім больш таўстасценны матэрыял.
- PN-16. Такая труба выкарыстоўваецца значна часцей, хоць і не мае армавання, так як дапушчальная рабочая тэмпература вады можа складаць 60? C пры намінальным ціску 1,6 Мпа. Такі матэрыял у некаторых выпадках нават можа быць выкарыстаны для падводкі гарачай вады, але пры ўмове, што разводкі будуць знаходзіцца пад тынкоўкай, што не дазволіць ім дэфармавацца.

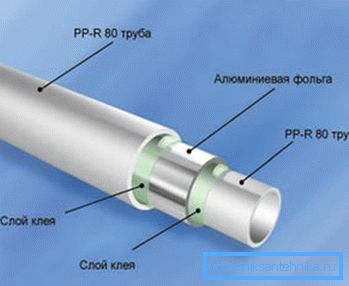

- PN-20. Такую трубу сантэхнікі часцяком называюць універсальнай, бо яе можна выкарыстоўваць, як для гарачага і халоднага вадаправода, так і для ацяплення - яе працоўная тэмпература складае 95? C пры пастаянным ціску да 2 Мпа. Такое магчыма, дзякуючы армавальнага пласту, які можа быць з шкловалакна, але часцей за ўсё, гэта алюмініевая фальга.
- PN-25. А вось, труба з такой маркіроўкай можа быць выкарыстана для мантажу ацяплення ў прыватным доме або на дачы сваімі рукамі, дзе тэмпература вады мае працоўную тэмпературу 95? C і магчымыя кідкі да 110? C пры пастаянным ціску да 2,5 Мпа. Гэта магчыма, дзякуючы патаўшчэнню сцен і больш блізкага размяшчэнню армавальнага пласта да паверхні, хоць пры мантажы гэта стварае пэўныя нязручнасці (зачыстка фальгі Шейвера).
| Артыкул | Сценка ў мм | Дыяметр (Ду) у мм | Даўжыня ў м |
| PN-10 для халоднай вады | |||
| PPBB20 PN-10 | 1,9 | 20 | 4/100 |
| PPBB25 PN-10 | 2,3 | 25 | 4/80 |
| PPBB32 PN-10 | 3,0 | 32 | 4/40 |
| PPBB40 PN-10 | 3,7 | 40 | 4/20 |
| PPBB50 PN-10 | 4,6 | 50 | 4/20 |
| PPBB63 PN-10 | 5,8 | 63 | 4/12 |
| PN-20 для халоднай і гарачай вады | |||
| PPBB20 PN-20 | 3,4 | 20 | 4/100 |
| PPBB25 PN-20 | 4,2 | 25 | 4/80 |
| PPBB32 PN-20 | 5,4 | 32 | 4/40 |
| PPBB40 PN-20 | 6,7 | 40 | 4/20 |
| PPBB50 PN-20 | 8,4 | 50 | 4/20 |
| PPBB63 PN-20 | 10,5 | 63 | 4/12 |
| PN-20 для ацяплення | |||
| Al-PP320 | 3,4 | 20 | 4/100 |
| Al-PP325 | 4,2 | 25 | 4/80 |
| Al-PP332 | 5,4 | 32 | 4/40 |
| Al-PP340 | 6,7 | 40 | 4/20 |
Табліца тэхнічных параметраў PN-10 і PN-20

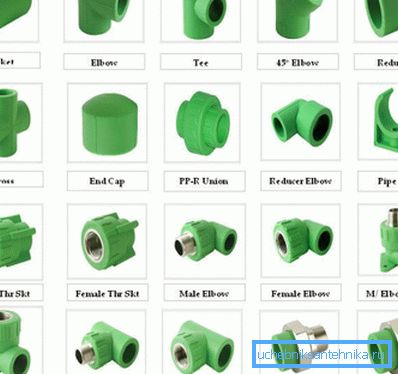

Для стыкоўкі, павароту або пераходу ў іншую плоскасць поліпрапіленавай трубы пры яе мантажы ў доме, на дачы ці ў кватэры сваімі рукамі, выкарыстоўваюцца спецыяльныя PPR рэзьбавыя, паечные і камбінаваныя фітынгі. Гэтыя прыстасаванні таксама дазваляе рабіць развязку з трубамі рознага дыяметра, напрыклад, пры пераходзе з таўсцейшага стояка на гарызантальную разводку.
Заўвага. Для зварвання поліпрапіленавых труб выкарыстоўваюцца электрычныя паяльнікі трох тыпаў - мечападобныя, дыскавыя і трубныя. У тэхнічным стаўленні пры мантажы вадаправода сваімі рукамі паміж імі няма розніцы, але ў першых двух тыпах выкарыстоўваюцца парныя асадкі, а для апошняга - няпарны. Усе асадкі робяцца іх алюмініевага сплаву, але больш якасныя з іх маюць тэфлонавым пакрыццём, што абараняе ад наліпання расплаўленага поліпрапілена.
зварачныя працы
Пачнем з таго, што разводка вадаправодных труб у кватэры, у лазні або на дачы пачынаецца з разметкі, гэта значыць, вам трэба будзе дакладна вызначыцца, у якім месцы, і на якой вышыні будзе знаходзіцца той ці іншы санвузел і адзначыць іх мелам або тэхнічным алоўкам . Гэта дазволіць дакладна вылічыць неабходны метраж PPR, а таксама выгляд і прыкладную колькасць разьбовых, паечных і камбінаваных (Рэдукцыйная) фітынгаў, патрэбных для стыкоўкі і адводаў.
Мы кажам, прыкладную колькасць, так як дакладна можна разлічыць толькі рэзьбавыя фітынгі для вываду на розныя сантэхнічныя вузлы, а вось колькасць злучальных дэталяў (траякі, куткі, муфты, абводы і заглушкі) заўсёды можа вагацца. Таму, іх купляюць з невялікім запасам.

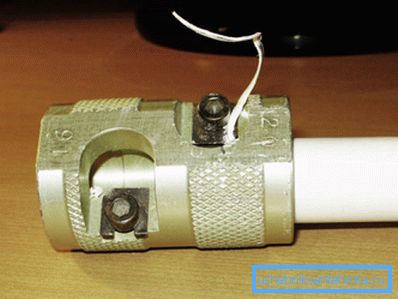

У залежнасці ад таго, якую лінію вы будзеце паводзіць (гарачую ці халодную), можа змяняцца і маркіроўка поліпрапіленавай трубы. Напрыклад, вы можаце пракладваць падачу гарачай вады ад электрычнага бойлера або газавай калонкі трубой PN-25, але ў такім выпадку перад зварачнымі працамі яе канец трэба апрацаваць Шейвера.
Гэта прыстасаванне чымсьці нагадвае школьную фарматаўкі для алоўкаў, толькі ў дадзеным выпадку вы здымаеце не дрэва, а пласт ППР і алюмініевую фальгу, агаляючы для паяння ўнутраны пласт ППР.
Для зварвання поліпрапілена ў кватэры ці ў прыватным доме сваімі рукамі пры пакаёвай тэмпературы вам трэба нагрэць паяльнік да 280-290? C, а калі холадна, то ўсталёўвайце тэрмарэгулятар на поўную магутнасць - звычайна, гэта 300? C.
На гарачую асадку з тонкай боку ўстаўляецца фітынг (апранаецца на яе), а ў больш тоўстую частка ўстаўляецца труба - час ўтрымання ў 5-6 секунд, каб ППР добра прагрэлася і забяспечыў дастатковую адгезію. Пасля гэтага адначасова трэба зняць абодва элемента і злучыць з такім жа утрыманнем па часе.
| Дыяметр ў мм | Глыбіня паяння ў мм | Час нагрэву ў сек. | Час астывання ў мін. |
| 20 | 14-17 | 6 | 2 |
| 25 | 15-19 | 7 | 2 |
| 32 | 16-22 | 8 | 4 |
| 40 | 18-24 | 12 | 4 |
| 50 | 20-27 | 18 | 4 |
| 63 | 24-30 | 24 | 6 |
| 75 | 26-32 | 30 | 6 |
| 90 | 29-35 | 40 | 8 |
Табліца зварачных параметраў ППР труб
Падчас правядзення зварачных работ вельмі важна прытрымлівацца глыбіні паяння - гэта адлегласць, на якое труба зайдёт ў фітынг. Звярніце ўвагу на табліцу, якая размешчана трохі вышэй і ў адпаведнасці з дыяметрам можаце паставіць на канцы пазнакі алоўкам або маркерам - з часам пазнакі вам будуць не патрэбныя - вопыт дазваляе прытрымлівацца патрэбнага адлегласці аўтаматычна.

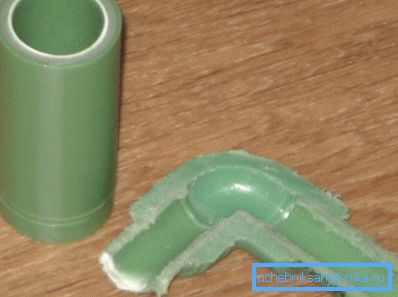

Справа ў тым, што калі труба пракрадзецца ў фітынг глыбей названага адлегласці, яна часткова ці нават цалкам перакрые праход, а гэта азначае, што гэты вузел прыйдзецца выразаць і на яго месца з дапамогай муфтовых трубавых злучэнняў впаивать новы.
Вы можаце зварваць ў доме або ў кватэры полипропиленом усе вузлы паасобку, гэта значыць, кожнае злучэнне літаваць непасрэдна на месцы яго эксплуатацыі, але гэта вельмі нязручна, так як вам будзе замінаць сама сценка, а таксама розныя павароты, выступы, немагчымасць выгібу трубы і гэтак далей.
Таму лепш за ўсё зварваць вузлы цэлымі блокамі асобна, як гэта паказана на верхняй фатаграфіі, а потым ужо злучаць іх па месцы прымянення (пол, сценка, столь). Не забывайце аб тым, што кожны адрэзак трубы павінен быць старанна замеры, а кожны фітынг павінен прыварваюць пад тым вуглом, пад якім ён будзе эксплуатавацца.
Заўвага. Разводка поліпрапілена можа вырабляцца па версе сцяны, каб быць зафіксаванай пластыкавымі або металічнымі кранштэйнамі. Але лепш за ўсё рабіць схаваны мантаж, пад тынкоўкай або каркаснай абліцоўваннем, бо ППР не схільны карозіі і будзе служыць доўгія гады.
заключэнне
Калі ў вас ёсць неабходны інструмент - рулетка, нажніцы і паяльнік, то вы заўсёды зможаце зрабіць разводку вадаправода або ацяплення ва ўласнай хаце ці кватэры сваімі рукамі. Але пры гэтым вельмі пажадана мець напарніка, які ў патрэбны момант зможа прытрымаць прыварваюць блок у патрэбным становішчы.
