Сантэхнічныя трубы: матэрыялы, памеры і спосабы мантажу

Тэма гэтага артыкула - віды сантэхнічных труб і злучэнняў. Нам трэба будзе высветліць, якія металічныя і пластыкавыя сантэхнічныя трубы прымяняюцца ў цяперашні час, як яны злучаюцца адзін з адным і сантэхнічнымі прыборамі. Акрамя таго, мы даведаемся, якія дыяметры характэрныя для тых ці іншых камунікацый.

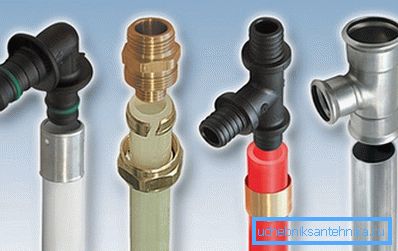

Некаторыя віды прымяняюцца пры мантажы сантэхабсталяванне труб і фітынгаў.

Матэрыялы і сфера прымянення

Для пачатку высвятлім, якія трубы для сантэхнікі могуць выкарыстоўвацца і для якіх менавіта мэтаў.

Напорныя вадаправоды і сістэмы ацяплення

  • Чорная сталь да гэтага часу не здае сваіх пазіцый у сістэмах цэнтральнага ацяплення. Яе трываласць - несумненны плюс; абмежаваная жа каразійная стойкасць кампенсуецца адсутнасцю паветра ў цэлы год запоўненай сістэме.

Звярніце ўвагу! Нажаль, але тое, што ацяпляльныя стаякі не павінны скідацца на лета - толькі ў тэорыі. На практыцы цёплы час гадоў - пара рамонтаў, ды і непазбежныя цечы паміж секцыямі чыгунных радыятараў часам прымушаюць асушваць сістэму.

  • Ацынкоўка пазбаўленая асноўнага недахопу чорнай сталі. Аднак і тут ёсць нюанс: цынкавы пласт парушаецца на зварных швах. Каразійна-ўстойлівай сістэма ацяплення або водазабеспячэння будзе толькі ў тым выпадку, калі яна цалкам сабраная на разьбой.
  • Гафрыраваная нержавейка валодае высокай трываласцю на парыў, устойлівая да карозіі, агрэсіўным серадах і пазбаўленая галоўнага недахопу папярэдніх рашэнняў - працаёмкасці мантажу з нарэзкай резьб або зваркай. Гнуткія гафрыраваныя трубы гнуцца з радыусам, роўным іх дыяметры. Адзіны недахоп - параўнальна высокі кошт (для 15 мм - ад 170 рублёў за пагонны метр).

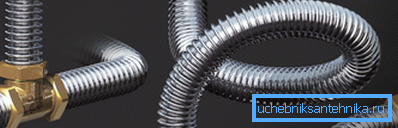

Гнуткасць і прастата мантажу - важкія довады на карысць гафрыраванай нержавейкі.
  • Металлопластик прымяняецца ў сістэмах цёплай падлогі, аўтаномнага ацяплення і водазабеспячэння (гарачага і халоднага). У ЦО ён таксама можа выкарыстоўвацца; аднак гэтаму матэрыялу моцна (і незаслужана) сапсавалі рэпутацыю компрессіонные фітынгі для труб, якія пры пэўных памылках у мантажы пачынаюць цечу праз некалькі цыклаў нагрэву і астуджэнні. Труба ўяўляе сабой два пласта пашытага поліэтылену з алюмініевай трубкай паміж імі.
  • Медны сантэхнічная труба можа выкарыстоўвацца ва ўсіх відах сістэм ацяплення і водазабеспячэння. Гэта нятаннае, але выключна даўгавечнае рашэнне.

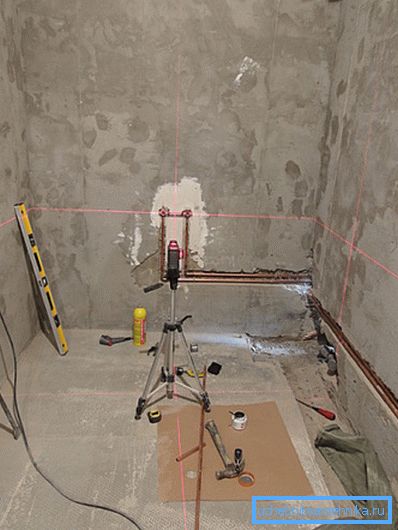

Мантаж меднай ланцужкі водазабеспячэння ў штробы.
  • Поліпрапілен, насупраць, прывабны сваёй таннасцю. Поліпрапіленавы вадаправод служыць не менш за паўстагоддзя і не пакутуе ад зарастання мінеральнымі адкладамі; эрозія ўнутранай паверхні ўзважыць цвёрдым пластыку таксама не страшная.

Важна: у сістэмах ГВС і ацяплення выкарыстоўваецца поліпрапілен, армаваны алюмініевай фальгой ці сечаным шкловалакном (фібрамі). Армаванне павялічвае трываласць на парыў і істотна зніжае падаўжэнне палімернага трубаправода пры нагрэве.

  • Поліэтылен выкарыстоўваецца толькі і выключна для халоднай вады. Працоўная тэмпература гэтага пластыка абмежаваная 40 градусамі.
  • Пашыты поліэтылен, аднак, прынцыпова адрозніваецца ад яго падвышанымі трываласцю і тэрмаўстойлівасцю. Папярочныя сувязі паміж малекуламі палімера мяняюць яго фізічныя характарыстыкі, дазваляючы выкарыстаць гэты пластык у любых ацяпляльных сістэмах і контурах ГВС. Гнуткасць трубак робіць іх вельмі запатрабаванымі пры Калектарнай разводцы.

каналізацыя

Спіс якія ўжываюцца для каналізацыйных сістэм матэрыялаў прыкметна менш.

  • Чыгун да цяперашняга часу страціў былую папулярнасць. Прычыны - высокі кошт, вялікая маса і вельмі працаёмкі мантаж з чаканкай раструб. Адзіны довад на карысць чыгуну - яго акустычныя якасці: масіўныя сценкі паглынаюць любы шум, што вельмі дарэчы ў выпадку стояка ў шматкватэрным доме.
  • Сантэхнічныя труба ПВХ, насупраць, на піку папулярнасці. Невялікая вага, гранічна просты мантаж і лёгкасць рэзкі дазволілі ёй пацясніць на цяперашнім рынку канкуруючыя рашэнні.
  • Поліпрапілен ўжываецца і тут. Ён яшчэ лягчэй полівінілхларыду, валодае большай цвёрдасцю і, галоўнае, тэрмаўстойлівасцю. Працоўная тэмпература поліпрапіленавай каналізацыі - да 90 градусаў супраць 60 у ПВХ.

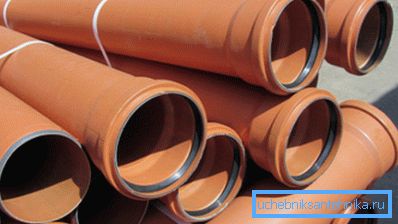

Поліпрапіленавая каналізацыя для вонкавай пракладкі.
  • Поліэтылен выкарыстоўваецца куды радзей - менавіта з за невысокай рабочай температуры.Его перавага - бясшумнасць: тоўстыя і вельмі эластычныя сценкі гасяць гукі мала чым горш чыгуну.

мантаж

Як выглядае мантаж сантэхнічных труб сваімі рукамі ў кожным з пералічаных выпадкаў?

Вадаправод, ацяпленне

матэрыял спосабы мантажу
Сталь (чорная і ацынкаваная) Газазваркай, электразварка, рэзьбавыя злучэння, компрессіонные фітынгі, фланцы
Гафрыраваная нержавеючая сталь Компрессіонные фітынгі з сіліконавымі ўшчыльняльнікамі
Металлопластик Компрессіонные фітынгі, прэс-фітынгі, Пуш-фітынгі
медзь Пайка, компрессіонные фітынгі
поліпрапілен Нізкатэмпературная зварка пры пасродку муфтовых фітынгаў
поліэтылен Компрессіонные фітынгі з гумовымі ўшчыльняльнікамі, электросварные фітынгі
пашыты поліэтылен Штуцера з гільзамі - фіксатарамі

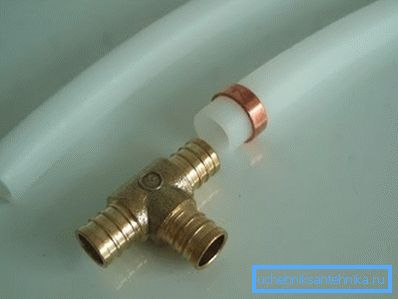

Штуцэр для трубаправода з пашытага поліэтылену.

каналізацыя

чыгун Чаканка раструб каболкой, заліванне шэрай, радзей - колцавыя гумовыя ўшчыльняльнікі
ПВХ Гумовыя ўшчыльняльнікі, у напорнай каналізацыі - клеевые злучэнні
поліпрапілен гумовыя ўшчыльняльнікі
поліэтылен У безнапорныя каналізацыі - фасонина з гумовымі ўшчыльняльнікамі, у напорнай - нізкатэмпературная зварка ўсутыч

тэрміналогія

Некаторыя тэрміны, верагодна, будуць нязвыклыя далёкаму ад сантэхнікі чытачу і таму маюць патрэбу ў каментарах.

  • Компрессіонные фітынг альбо абціскае трубу гумовым або сіліконавым ушчыльняльнікам пры зацягванні прыцемках накладную гайкі з канічным унутраным перасекам, альбо з дапамогай разрезного кольцы абціскае саму трубы на штуцэру (у выпадку мяккай медзі і металлопластика).
  • Прэс-фітынг надзейна фіксуе металлопластіковые трубу на штуцэру з парай гумовых кольцаў пры абціснутых адмысловымі абцугамі гільзы з нержавеючай сталі.
Прылада прэс-фітынга.
  • Пуш-фітынг (ад англамоўнага push - націснуць) фіксуецца пры націску. Герметычнасць і тут забяспечваецца гумовымі кольцамі, а вось фіксатарам служыць Нержавеючая спружынныя кольца з накіраванымі ўнутр лапкамі.

Пры зварцы поліпрапілена нізкатэмпературны паяльнік аплаўляюцца ўнутраную паверхню муфтового фітынга і вонкавую паверхню трубы; затым дэталі сумяшчаюцца і пасля астывання становяцца адзіным цэлым.

Аналагічна выглядае зварка ўсутыч поліэтыленавых трубаправодаў.

  • Электросварные фітынг ўтрымлівае награвальную спіраль. Падаўшы на яе харчаванне, можна прымусіць яе разагрэць поліэтылен да кропкі плаўлення і дамагчыся надзейнага зварвання дэталяў.
  • Пашыты поліэтылен валодае механічнай памяццю і пасля расцягу тарца трубы адмысловай прыладай хутка вяртаецца да першапачатковага дыяметру, абціскання устаўлены ў яго штуцэр. Надзетая зверху гільза забяспечвае дадатковую фіксацыю.
  • Рэзьбавыя злучэння сталёвых трубаправодаў выконваюцца з выкарыстаннем чыгунных і латуневых фітынгаў; разьбы герметызуюцца ільняным валакном (часцяком - з фарбай) або палімернымі матэрыяламі.

Важна: менавіта на разьбой звычайна збіраюцца разнастайныя вырабы з сантэхнічных труб - настольныя лямпы, таршэры, столікі і г.д. Пасля афарбоўкі гэтыя пацешныя канструкцыі выглядаюць цалкам прэзентабельна.

Кніжная палка з патрубков, муфт, трайнік і куткоў.

памеры

Прывядзём некалькі цікаўных фактаў, так ці інакш датычных дыяметраў трубаправодаў рознага прызначэння.

  • І прадаўцы, і складальнікі тэхнічнай дакументацыі часта паказваюць сантэхнічныя памеры труб ў цалях. Гэта ў пэўным сэнсе даніна традыцыі: менавіта ў ангельскіх цалях вымяраюцца дыяметры трубавых резьб. Інструкцыя па пераліку ў звыклую нам сістэму вымярэнняў простая: досыць памножыць памер на 25,4 - і мы атрымаем памер у міліметрах.
  • На гэтым блытаніна не сканчаецца. Для сталёвых труб у якасці асноўнага параметру выкарыстоўваецца не знешні або ўнутраны дыяметр, а умоўны праход (ДК). Як правіла, ён блізкі да ўнутранага дыяметры, але не роўны яму і паказвае толькі на магчымасць выкарыстоўваць для злучэння элементаў дадзенага трубаправода адпаведны памер трубавых резьб.

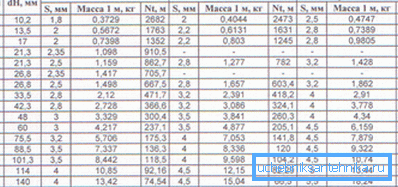

ДК і іншыя параметры сталёвых труб.
  • Памеры пластыкавых сантэхнічных труб ўсіх тыпаў паказваюцца ў метрычнай сістэме. Як правіла, яны абазначаюцца па вонкавым дыяметру; для вылічэнні ўнутранага перасеку трэба ведаць таўшчыню сценкі.

Якія менавіта памеры актуальныя для сістэм ацяплення і водазабеспячэння?

  • Падводкі ХВС і ГВС маюць дыяметр 15 - 20 мм.
  • Падводкі да радыятара - 20 - 25 мм.
  • Стаякі водазабеспячэння і ацяплення - 25 - 32 мм.
  • 40 - 65 мм - дыяметр разліву ацяплення і водазабеспячэння.
  • Сантэхнічныя труба 75 мм і вышэй ўжываецца пры мантажы Элеватарнай вузлоў і вадамераў, якія забяспечваюць ацяпленнем, ГВС і ХВС шматкватэрныя дамы.

Памеры сантэхнічных труб - ПВХ, поліпрапіленавых, поліэтыленавых і чыгунных - для каналізацыі падбіраюцца з улікам магчымасці залпавага скіду.

  • Сантэхнічныя труба 50 мм выкарыстоўваецца для падлучэння ўсіх прыбораў, акрамя ўнітаза.
  • 110 мм - тыповая перасек адводу ад унітаза і стояка каналізацыі.

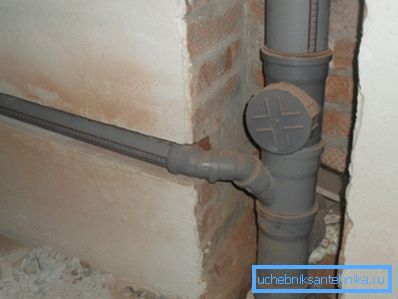

На фота - каналізацыйны стаяк. Дыяметр - 110 мм.

  • 150 і вышэй - памеры выпуску на студню і участкаў каналізацыі паміж студнямі.

заключэнне

Спадзяемся, што наш некалькі павярхоўны агляд існуючых рашэнняў будзе карысным чытачу. Як заўсёды, відэа ў гэтым артыкуле змяшчае дадатковую тэматычную інфармацыю. Поспехаў!
