Седелка на поліэтыленавую трубу: асноўныя разнавіднасці,

У гэтым артыкуле мы распавядзем пра тое, чым седелка на сталёвую трубу адрозніваецца ад аналагічнага прыстасаванні, прызначанага для ўстаноўкі на поліэтылен. Акрамя таго, мы разгледзім правілы карэктнага выкарыстання гэтых прыстасаванняў па прызначэнні.

асноўныя характарыстыкі

Седловой адвод (седелка) - гэта дэталь, з дапамогай якой на асноўным трубаправодзе можна выканаць другараднае адгалінаванне. Гэтыя прылады паўсюдна ўжываюцца для эфектыўнага і надзейнага разгалінавання водаправодных, каналізацыйных, арашальных, газаправодных і іншых сістэм.

Канструктыўна прылада ўяўляе сабой разнавіднасць компрессіонные фітынга і прадстаўлена двума асноўнымі разнавіднасцямі: хамутамі і накладкамі. Седловой адвод універсальны, так як вырабляецца з рознымі дыяметрамі пад розныя тыпы труб. Пры неабходнасці ў большасці спецыялізаваных крам можна набыць седелки для чыгунных, сталёвых і палімерных труб.

Важна: Многія разнавіднасці прылады прызначаныя для урэзкі ў магістраль пад ціскам, што істотна спрашчае і патанняе мантаж водаправодных і каналізацыйных вузлоў.

асаблівасці прымянення

Інструкцыя мантажу седлового адводу не прадугледжвае парушэнні цэласнасці трубы. Большасць прылад, для прастаты выкарыстання, абсталяванае спецыяльнай інтэграванай фрэзай, якая дазваляе хутка высвідраваць адтуліну ў трубе, на якой выконваецца ўстаноўка.

Сярод пераваг выкарыстання такіх прылад варта адзначыць наступнае:

• магчымасць правядзення мантажных работ у сціснутых умовах (у туалетных і ванных пакоях, у каналізацыйных калектарах, калодзежах, шахтах і г.д.);
• магчымасць устаноўкі на эксплуатуемым трубаправодзе без неабходнасці адключэння падачы вады;
• магчымасць ўстаноўкі на любым участку сістэмы;
• магчымасць прымянення на сістэмах з унутраным і вонкавым размяшчэннем;
• даступны кошт, у параўнанні з сабекоштам ўстаноўкі адводаў іншых тыпаў;
• прастата мантажу без неабходнасці ў прымяненні спецыяльнага абсталявання.

асноўныя разнавіднасці

У адпаведнасці з канструктыўнымі асаблівасцямі седелка на металічную трубу падзяляецца на наступныя катэгорыі:

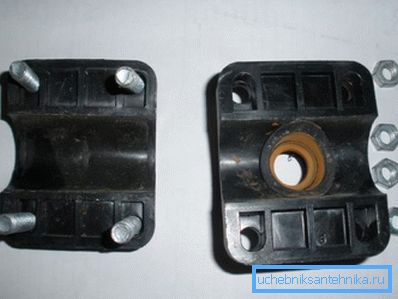

1. Мадыфікацыі ў выглядзе абціскных хамутоў - мантуюцца на трубу, сцягваючы з двух бакоў двума выгнутымі палоўкамі. На адной з паловак усталяваны разьбовай адвод, у якім размяшчаецца пераходная дэталь для ўрэзкі ў трубаправод.

Сярод асноўных характарыстык прылады, адзначым наступнае:

• хуткі мантаж з дапамогай простага балтавым злучэнняў;
• аптымальная герметычнасць абціскання за кошт наяўнасці ўшчыльняльнага гумовага кольца;
• магчымасць устаноўкі на поліэтыленавыя, поліпрапіленавыя, поливинилхлоридные і азбестацементавыя трубы;
• магчымасць прымянення ў сістэмах каналізацыі, водазабеспячэння і арашэння;
• магчымасць прымянення ў сістэмах з максімальнай тэмпературай носьбіта +40? С;
• магчымасць эксплуатацыі ў сістэмах з максімальным ціскам не больш за 10 атмасфер;
• наяўнасць у продажы прылад разлічаных на працу з трубамі з дыяметрам 2-31,5 см.

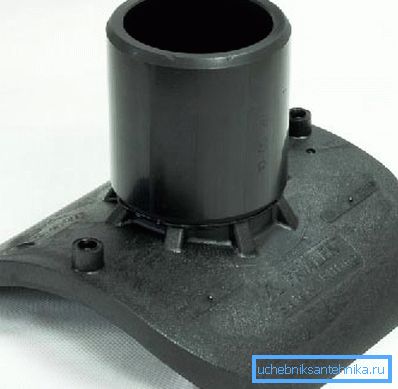

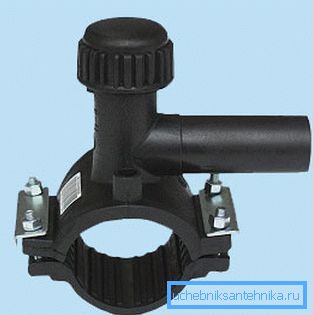

1. Седелка-накладка - гэта прылада, спецыяльнае распрацаванае для ўстаноўкі на поліэтыленавыя трубы нізкага ціску (ПНД). Такая прылада мантуецца з ужываннем электродиффузионной зваркі.

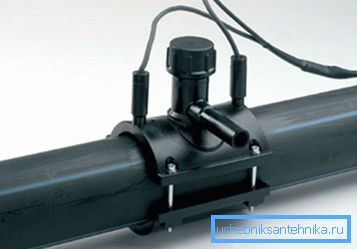

Седелка на трубу ПНД 110 або на аналагічныя разнавіднасці, у працэсе зваркі, у ніжняй частцы абсталюецца награвальным элементам - спіраллю, да якой падключаецца спецыяльны зварачны апарат і адбываецца разагрэў палімерных труб да тэмпературы, патрабаванай для приваривания.

Важна: Сучаснае абсталяванне для электродиффузионной зваркі можа быць запраграмаваны на той ці іншы тэмпературны рэжым у адпаведнасці са штрых-кодам, нанесеным на поліэтыленавыя трубы і фітынгі. Такі падыход забяспечвае аптымальную абарону труб ад перагрэву і выхаду са строю.

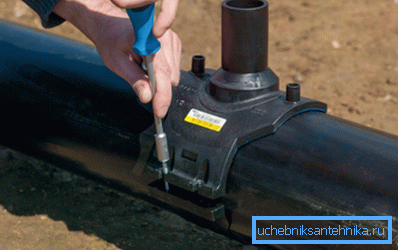

У ніжняй частцы седлового адводу ёсць рэмень, з дапамогай якога прылада мацуецца на патрабаванай месцы непасрэдна перад привариванием.

Пасля таго як рэмень замацаваны на патрабаванай месцы і пластык разагрэты да неабходнай тэмпературы, зварваюць часткі седелки і трубы прылітоўваецца адзін да аднаго. Затым, пасля некаторага часу, адбываецца астуджэнне стыку, пасля заканчэння чаго ўтворыцца практычна маналітнае злучэнне.

Такі тып ўрэзкі ў трубаправод характарызуецца наступнымі якасцямі:

• даўгавечнасць злучэння (аж да заканчэння эксплуатацыйнага рэсурсу трубы);
• аптымальная герметычнасць злучэння і, як следства, магчымасць прымянення на трубаправодах, па якіх праходзіць не толькі вада, але і газ;
• трываласць злучэння (наплавленного стыкі вытрымліваюць ціск вады да 16 атмасфер і ціск газу да 10 атмасфер);
• магчымасць выканання урэзкі пад ціскам дзякуючы наяўнасці спецыяльнага клапана;
• прастата і сціснутыя тэрміны выканання мантажу з абавязкова якасным вынікам;
• акуратнасць гатовага выніку і, як следства, магчымасць прымянення на бытавых трубаправодах з унутраным размяшчэннем.

іншыя разнавіднасці

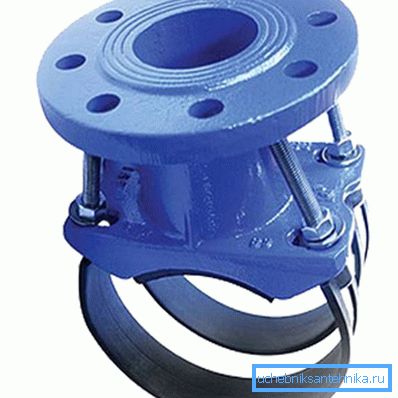

Акрамя пералічаных мадыфікацый, неабходна адзначыць такі тып седлавых адводаў, як чыгунныя фланцавых седелки, прызначаныя для ўстаноўкі на поліэтыленавыя трубы нізкага ціску (ПНД) з дыяметрам папярочнага перасеку 110-630 мм.

Па сутнасці, гэта прылада з'яўляецца разнавіднасцю хамута, але некалькі адрозніваецца ад канструкцыі прыстасаванняў, якія прызначаны для працы з металічнымі трубамі.

Асноўным адрозненнем з'яўляецца тое, што крепеж не ўяўляе дзве одноразмерные часткі. У дадзеным выпадку асноўная частка выкананая гнуткай, і менавіта яна абхапляе трубу. Іншая - меншая па памерах частка прылады выраблена з металу і абсталявана фланцавага злучальным элементам.

выснову

Мы разгледзелі канструкцыйныя і эксплуатацыйныя асаблівасці асноўных разнавіднасцяў седлавых адводаў, якія могуць быць выкарыстаны як на бытавых, так і на буйных трубаправодах рознага прызначэння. Інструкцыя прымянення гэтых прыстасаванняў сваімі рукамі нескладаная, а таму вы справіцеся з гэтай задачай самастойна.

Калі засталіся якія-небудзь пытанні, якія патрабуюць вычарпальных адказаў, паглядзіце відэа ў гэтым артыкуле.
